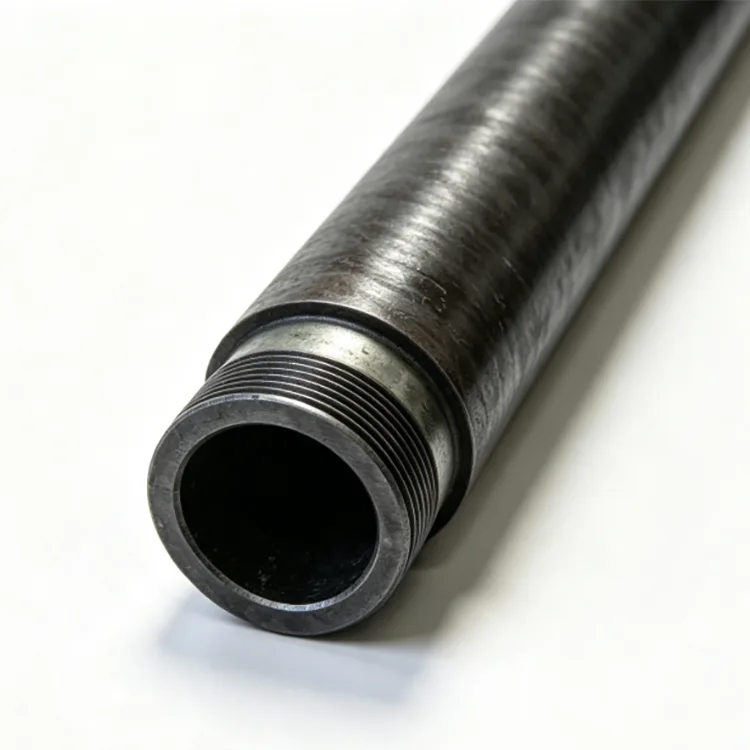

तेल क्षेत्र के लिए निर्बाध तेल टयूबिंग

ऑयलफील्ड के लिए सीमलेस ऑयल टयूबिंग वह पाइप है जिसके माध्यम से उत्पादित तरल पदार्थ सतह तक जाते हैं या इंजेक्ट किए गए तरल पदार्थ संरचना में प्रवेश करते हैं। इसलिए इसका चयन आंतरिक दबाव, द्रव संरचना, तापमान, कुएं की गहराई, बार-बार वर्कओवर संचालन और कनेक्शन प्रदर्शन से निकटता से संबंधित है।

आवरण के विपरीत, टयूबिंग को आमतौर पर कुएं में स्थायी रूप से सीमेंट नहीं किया जाता है। यह आवरण के अंदर एक हटाने योग्य स्ट्रिंग बनाता है और रखरखाव, उत्तेजना या वर्कओवर संचालन के दौरान इसे बाहर निकाला जा सकता है।

मानक और मुख्य विशिष्टताएँ

एपीआई स्पेक 5CT पाइप आकार, दीवार की मोटाई, स्टील ग्रेड और अंतिम फिनिश सहित आवरण और टयूबिंग को कवर करता है। वर्तमान एपीआई 5सीटी 11वें संस्करण में अनुवर्ती परिशिष्ट और इरेटा हैं, जिसमें जून 2026 इरेटा 3 भी शामिल है।

चीनी परियोजनाओं के लिए, जीबी/टी 19830-2023 तेल और गैस कुओं में आवरण या ट्यूबिंग के रूप में उपयोग किए जाने वाले स्टील पाइप के लिए वर्तमान मानक है।

API 5CT वर्तमान में H40, J55, K55, N80, L80, C90, T95, P110 और Q125 सहित ग्रेडों को सूचीबद्ध करता है, साथ ही नॉन-अपसेट टयूबिंग (NU), एक्सटर्नल अपसेट टयूबिंग (EU) और इंटीग्रल ज्वाइंट टयूबिंग (IJ) जैसे टयूबिंग कनेक्शन भी सूचीबद्ध करता है।

ग्रेड चयन

H40 का उपयोग कुछ कम-लोड, उथले-कुएं अनुप्रयोगों के लिए किया जा सकता है जहां इसकी कम ताकत पर्याप्त है।

J55 और K55 आमतौर पर पारंपरिक कुओं के लिए निर्दिष्ट हैं। इन्हें अक्सर वहां चुना जाता है जहां कुएं को उच्च-शक्ति ग्रेड की आवश्यकता नहीं होती है।

N80 अधिक मांग वाली पारंपरिक सेवा के लिए उच्च शक्ति स्तर प्रदान करता है, लेकिन उच्च ग्रेड स्वचालित रूप से इसे खट्टे वातावरण के लिए उपयुक्त नहीं बनाता है।

L80 को आमतौर पर वहां चुना जाता है जहां नियंत्रित सामग्री गुण और खट्टा-सेवा आवश्यकताएं निर्दिष्ट होती हैं। आदेश में सटीक L80 प्रकार बताया जाना चाहिए।

पी110 का उपयोग वहां किया जाता है जहां उच्च शक्ति की आवश्यकता होती है, जिसमें गहरे कुएं और उत्पादन या उत्तेजना की मांग वाली स्थितियां शामिल हैं।

सी90 और टी95 को उच्च शक्ति वाले अनुप्रयोगों के लिए चुना जा सकता है जहां कुएं के डिजाइन के लिए प्रासंगिक खट्टा-सेवा प्रदर्शन की भी आवश्यकता होती है।

निर्णायक कारक के रूप में केवल गहराई का उपयोग करने के बजाय स्टील ग्रेड का चयन वास्तविक कुएं के डिजाइन से किया जाना चाहिए।

अच्छी स्थिति के अनुसार तेल टयूबिंग का चयन

एक पारंपरिक उथले या मध्यम-गहराई वाले मीठे कुएं के लिए, J55 या K55 ताकत और लागत के बीच एक व्यावहारिक संतुलन प्रदान कर सकता है।

जब कुएं की गहराई, अक्षीय भार, दबाव या उत्तेजना भार बढ़ता है, तो आवरण और ट्यूबिंग डिजाइन के अनुसार एन80 या पी110 पर विचार किया जा सकता है।

H₂S युक्त कुओं के लिए, टयूबिंग को विशेष रूप से खट्टा-सेवा स्थितियों के लिए चुना जाना चाहिए। ग्रेड, कठोरता, ताप उपचार और पर्यावरणीय आवश्यकताएँ सभी मायने रखती हैं। एपीआई 5CT में मांग सेवा में उपयोग किए जाने वाले कई ग्रेडों के लिए विशिष्ट आवश्यकताएं शामिल हैं; इसलिए, केवल उच्च-शक्ति ग्रेड का चयन करना पर्याप्त खट्टा-सेवा योग्यता नहीं है।

CO₂ और क्लोराइड-समृद्ध वातावरण के लिए, जहां अच्छी तरह से तरल पदार्थ की स्थिति के लिए आवश्यक हो, L80 13Cr जैसे संक्षारण प्रतिरोधी टयूबिंग पर विचार किया जा सकता है। एपीआई आवरण और टयूबिंग के रूप में उपयोग किए जाने वाले संक्षारण प्रतिरोधी मिश्र धातु सीमलेस उत्पादों के लिए एक अलग विनिर्देश भी रखता है।

थ्रेड कनेक्शन

टयूबिंग कनेक्शन लोड ट्रांसफर, सीलिंग और बार-बार चलने और खींचने के संचालन को झेलने की क्षमता को प्रभावित करता है।

एनयू नॉन-अपसेट ट्यूबिंग में एक नॉन-अपसेट ट्यूब अंत होता है और इसका उपयोग आमतौर पर पारंपरिक कुओं के लिए किया जाता है जहां इसका कनेक्शन प्रदर्शन पर्याप्त होता है।

ईयू बाहरी अपसेट टयूबिंग कनेक्शन अनुभाग को बढ़ाती है और आमतौर पर इसका चयन तब किया जाता है जब उच्च तन्यता क्षमता की आवश्यकता होती है।

प्रीमियम कनेक्शन का उपयोग तब किया जाता है जब कुएं को बढ़ी हुई गैस सीलिंग, बार-बार लोड करने के लिए अधिक प्रतिरोध या अधिक दबाव और तापमान प्रदर्शन की आवश्यकता होती है। सामान्य उत्पाद विवरण के रूप में स्वामित्व कनेक्शन नाम का उपयोग करने के बजाय प्रोजेक्ट द्वारा सटीक कनेक्शन निर्दिष्ट किया जाना चाहिए।

विनिर्माण प्रक्रिया

ऑयलफील्ड उत्पादन मार्ग के लिए एक विशिष्ट सीमलेस ऑयल टयूबिंग में स्टील बिलेट तैयारी, हीटिंग, पियर्सिंग, हॉट रोलिंग, साइजिंग, कूलिंग, स्ट्रेटनिंग, कटिंग, हीट ट्रीटमेंट जहां आवश्यक हो, थ्रेड मशीनिंग और अंतिम निरीक्षण शामिल है।

थ्रेड प्रोसेसिंग विशेष रूप से महत्वपूर्ण है क्योंकि सेवा के दौरान टयूबिंग बार-बार बनती और टूटती रहती है। इसलिए थ्रेड आयाम, कपलिंग फिट, अंतिम स्थिति और गेजिंग को निर्दिष्ट मानक को पूरा करने की आवश्यकता है।

निरीक्षण एवं गुणवत्ता नियंत्रण

निरीक्षण आवश्यकताएँ ग्रेड, उत्पाद विनिर्देश और खरीद आदेश पर निर्भर करती हैं। उनमें रासायनिक संरचना, तन्यता गुण, कठोरता, आयामी निरीक्षण, बहाव परीक्षण, हाइड्रोस्टैटिक परीक्षण और गैर-विनाशकारी परीक्षा शामिल हो सकते हैं।

थ्रेडेड टयूबिंग के लिए, थ्रेड निरीक्षण और गेज नियंत्रण भी महत्वपूर्ण हैं। निरीक्षण रिकॉर्ड और तीसरे पक्ष के निरीक्षण को परियोजना आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।

ट्यूबिंग बनाम आवरण

ट्यूबिंग और आवरण दोनों का उपयोग एक ही कुएं में किया जाता है लेकिन अलग-अलग कार्य करते हैं।

आवरण वेलबोर समर्थन और गठन अलगाव प्रदान करता है और आम तौर पर जगह पर सीमेंट किया जाता है। ट्यूबिंग आवरण के अंदर स्थापित की जाती है और उत्पादित या इंजेक्ट किए गए तरल पदार्थों के लिए प्रवाह पथ प्रदान करती है। वर्कओवर ऑपरेशन के दौरान टयूबिंग को पुनः प्राप्त किया जा सकता है।

क्योंकि उनके बाहरी व्यास, भार, कनेक्शन और डिज़ाइन फ़ंक्शन अलग-अलग हैं, आवरण और ट्यूबिंग विनिमेय नहीं हैं।

विशिष्ट अनुप्रयोग

तेल उत्पादन कुएँ

कच्चे तेल और संबंधित गैस को उत्पादन क्षेत्र से सतह की ओर ले जाने के लिए उपयोग किया जाता है।

गैस कुएँ

दबाव, तापमान, गैस संरचना और कनेक्शन सीलिंग आवश्यकताओं पर ध्यान देकर चुना गया।

जल इंजेक्शन कुएँ

इंजेक्शन स्ट्रिंग्स के लिए उपयोग किया जाता है जहां टयूबिंग सामग्री और कनेक्शन को इंजेक्शन वाले पानी की गुणवत्ता और परिचालन स्थितियों से मेल खाने की आवश्यकता होती है।

उत्तेजना और वर्कओवर संचालन

टयूबिंग चयन में बार-बार दौड़ना, खींचना, दबाव साइकिल चलाना और उत्तेजना भार पर विचार करना आवश्यक है।

क्षैतिज एवं गहरे कुएँ

अक्षीय भार, बकलिंग, ड्रैग, कनेक्शन प्रदर्शन और दबाव की स्थिति पर अधिक ध्यान देने की आवश्यकता है।

लंबाई और वितरण

एपीआई रेंज की लंबाई को केसिंग और टयूबिंग प्रोग्राम के अनुसार चुना जा सकता है। मानक टयूबिंग ऑर्डर के लिए आर2 का व्यापक रूप से उपयोग किया जाता है, जबकि लंबे आर3 जोड़ों पर विचार किया जा सकता है जहां कुएं की डिजाइन और हैंडलिंग स्थितियां उन्हें अनुमति देती हैं।

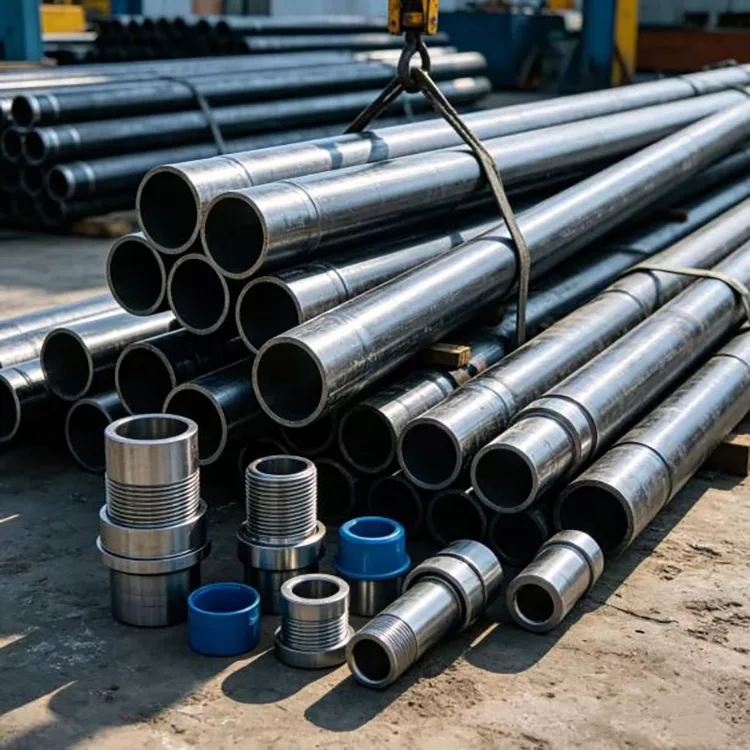

टयूबिंग को निर्दिष्ट कनेक्शन के अनुसार सादे सिरे या थ्रेडेड और युग्मित आपूर्ति की जा सकती है। परिवहन और भंडारण के लिए थ्रेड प्रोटेक्टर और उपयुक्त बंडलिंग उपलब्ध हैं।

खरीद संबंधी जानकारी

उद्धरण के लिए, टयूबिंग मानक, ग्रेड, नाममात्र बाहरी व्यास, दीवार की मोटाई या वजन पदनाम, कनेक्शन प्रकार, लंबाई सीमा, मात्रा और सेवा शर्तें प्रदान करें।

खट्टे या संक्षारक कुओं के लिए, जहां उपलब्ध हो, H₂S, CO₂, क्लोराइड, तापमान और दबाव की जानकारी भी प्रदान करें। यह सामग्री और कनेक्शन को केवल गहराई के आधार पर चयन करने के बजाय वास्तविक ऑपरेटिंग वातावरण के विरुद्ध जांचने की अनुमति देता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: ऑयलफील्ड और केसिंग के लिए सीमलेस ऑयल टयूबिंग के बीच मुख्य अंतर क्या है?

केसिंग बाहरी वेलबोर सपोर्ट और फॉर्मेशन-आइसोलेशन पाइप है, जो आम तौर पर जगह पर सीमेंट से बना होता है। ट्यूबिंग आवरण के अंदर स्थापित की जाती है और उत्पादित या इंजेक्ट किए गए तरल पदार्थों को ले जाती है। वर्कओवर ऑपरेशन के दौरान टयूबिंग को बाहर निकाला जा सकता है।

Q2: क्या तेल के कुओं के लिए सीमलेस टयूबिंग ही एकमात्र प्रकार की अनुमति है?

नंबर एपीआई 5सीटी सीमलेस और इलेक्ट्रिक-वेल्डेड केसिंग या टयूबिंग दोनों उत्पादों को कवर करता है। जब निर्बाध टयूबिंग की आवश्यकता होती है, तो खरीद विनिर्देश में विनिर्माण प्रकार स्पष्ट रूप से बताया जाना चाहिए।

Q3: मैं एनयू और ईयू ट्यूबिंग के बीच कैसे चयन करूं?

एनयू टयूबिंग में एक नॉन-अपसेट कनेक्शन होता है और इसका उपयोग आमतौर पर पारंपरिक अनुप्रयोगों के लिए किया जाता है जहां कनेक्शन क्षमता पर्याप्त होती है। ईयू टयूबिंग में बाहरी रूप से परेशान अंत होता है और अधिक तन्यता क्षमता की आवश्यकता वाले अनुप्रयोगों के लिए एक बड़ा कनेक्शन अनुभाग प्रदान करता है। API 5CT NU और EU टयूबिंग कनेक्शन दोनों को पहचानता है।

Q4: क्या P110 ट्यूबिंग का उपयोग खट्टे कुएं में किया जा सकता है?

केवल ताकत से खट्टा-सेवा उपयुक्तता का निर्धारण न करें। H₂S सेवा के लिए निर्दिष्ट ग्रेड, ताप उपचार, कठोरता और पर्यावरणीय स्थितियों की जाँच की आवश्यकता होती है। टयूबिंग को लागू खट्टा-सेवा आवश्यकताओं के अनुसार ऑर्डर किया जाना चाहिए।

Q5: ऑयलफील्ड के लिए सीमलेस ऑयल टयूबिंग का चयन करने के लिए किस जानकारी की आवश्यकता है?

बुनियादी जानकारी में ट्यूबिंग का आकार, दीवार की मोटाई या वजन, स्टील ग्रेड, कनेक्शन, लंबाई और मात्रा शामिल है। उचित इंजीनियरिंग चयन के लिए, कुएं की गहराई, दबाव, तापमान और द्रव संरचना भी प्रदान की जानी चाहिए।

Q6: क्या टयूबिंग को थ्रेडेड और कपल करके आपूर्ति की जा सकती है?

हाँ। टयूबिंग को निर्दिष्ट एपीआई कनेक्शन जैसे एनयू, ईयू या आईजे के साथ-साथ जहां लागू हो, प्रोजेक्ट-विशिष्ट प्रीमियम कनेक्शन के साथ आपूर्ति की जा सकती है।
