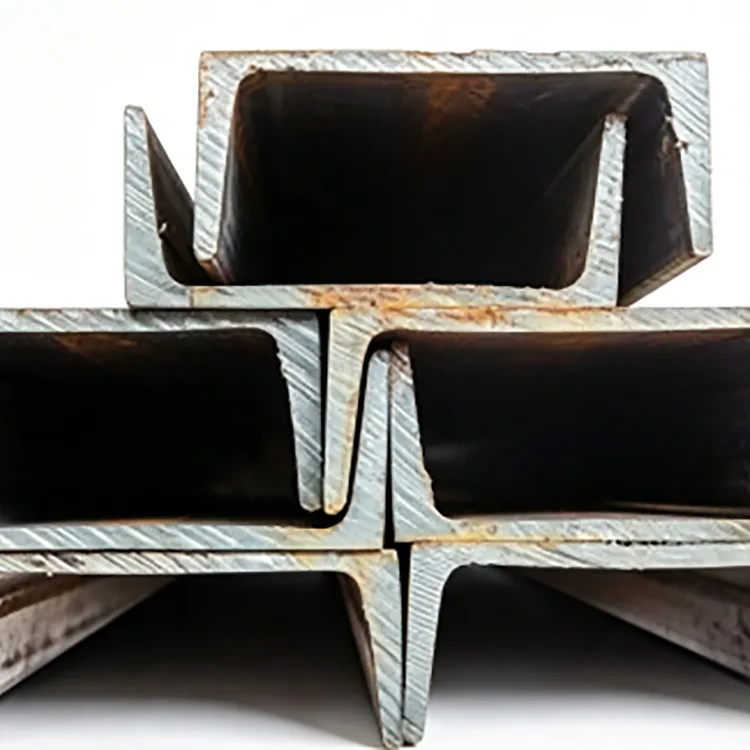

हमारास्टील चैनलरेंज को यू-आकार के अनुभाग के साथ निर्मित किया जाता है जिसमें नियमित उद्घाटन और वेब और फ्लैंज के बीच एक सहज संक्रमण होता है। इस अनुभाग का उपयोग आमतौर पर शहतीर, गाइड रेल, चैनल, उपकरण बेस और अन्य निर्मित स्टील असेंबलियों के लिए किया जाता है जहां खुली प्रोफ़ाइल कनेक्शन और समर्थन के लिए उपयोगी होती है।
हम स्टॉक से नियमित विशिष्टताओं के साथ-साथ विशिष्ट ऑर्डरों के लिए अनुकूलित अनुभागों की आपूर्ति करते हैं। आयामी नियंत्रण निकला हुआ किनारा चौड़ाई, वेब मोटाई और निकला हुआ किनारा मोटाई पर ध्यान केंद्रित करता है, जिससे वर्गों को सी-आकार और जेड-आकार के स्टील के साथ फिट होने में मदद मिलती है जब वे एक ही संरचना में एक साथ उपयोग किए जाते हैं।
यू-आकार की प्रोफ़ाइल कनेक्शन, पोजिशनिंग और असेंबली के लिए एक खुला पक्ष प्रदान करती है, जो इसे संरचनात्मक और उपकरण-समर्थन अनुप्रयोगों के लिए व्यावहारिक बनाती है।
निकला हुआ किनारा चौड़ाई, वेब मोटाई और निकला हुआ किनारा मोटाई निर्दिष्ट अनुभाग के अनुसार नियंत्रित की जाती है, जो तब मायने रखती है जब कई स्टील प्रोफाइल को एक साथ इकट्ठा करने की आवश्यकता होती है।
तैयार घटक या इस्पात संरचना की आवश्यकताओं के अनुसार सामग्री को झुकने, छिद्रण और वेल्डिंग के माध्यम से संसाधित किया जा सकता है।
| वस्तु | उपलब्ध रेंज |
|---|---|
| चीनी मानक स्टील चैनल | 5#–40# |
| यूरोपीय/अमेरिकी प्रोफाइल | यूपीएन, यूपीई, सी सीरीज, एमसी सीरीज |
| स्टील ग्रेड | Q235B, Q355B, A36, SS400 |
| मानक लंबाई | 6 मीटर / 9 मीटर / 12 मीटर |
| लंबाई सेवा | कट-टू-लेंथ उपलब्ध है |
| सतह का उपचार | ब्लैक/हॉट-डिप गैल्वेनाइज्ड/पेंटेड |
पारंपरिक अनुभाग में अपेक्षाकृत भारी दीवार संरचना होती है और इसका उपयोग वहां किया जाता है जहां सदस्य को संरचनात्मक भार उठाने या एक मजबूत समर्थन कार्य प्रदान करने की आवश्यकता होती है।
हल्का अनुभाग पतले फ्लैंज और कम इकाई वजन का उपयोग करता है। इसे उन अनुप्रयोगों के लिए माना जा सकता है जहां संरचनात्मक लोडिंग आवश्यकताएं कम हैं और अनुभाग वजन कम करना प्रासंगिक है।
दोनों प्रकारों का चयन केवल वजन के आधार पर नहीं किया जाना चाहिए। किसी विशिष्ट एप्लिकेशन के लिए कौन सी प्रोफ़ाइल उपयुक्त है, यह निर्धारित करते समय आवश्यक सेक्शन, स्पैन, लोडिंग स्थिति और कनेक्शन व्यवस्था पर विचार किया जाना चाहिए।
दोनों अनुभागों का उपयोग स्टील फ़्रेमिंग में किया जा सकता है, लेकिन उनकी भूमिकाएं आवश्यक रूप से समान नहीं हैं। चैनल अनुभागों का उपयोग आमतौर पर मुख्य फ़्रेमिंग, समर्थन और संरचनात्मक कनेक्शन के लिए किया जाता है, जबकि सी-आकार वाले अनुभागों का उपयोग किया जा सकता है जहां हल्के शहतीर या द्वितीयक फ़्रेमिंग सदस्य की आवश्यकता होती है।
| सोच-विचार | स्टील चैनल | सी-आकार का अनुभाग |
|---|---|---|
| अनुभाग | यू-आकार का खुला भाग | सी-आकार का खुला खंड |
| सामान्य भूमिका | संरचनात्मक समर्थन, आधार, रेल और फ़्रेमिंग | शहतीर और हल्के माध्यमिक सदस्य |
| चयन फोकस | अनुभाग आयाम, मोटाई और संरचनात्मक आवश्यकताएँ | वज़न, आयाम और द्वितीयक फ़्रेमिंग आवश्यकताएँ |
जब अनुभाग का उपयोग गाइड, स्लाइडिंग चैनल या उपकरण समर्थन के रूप में किया जाता है, तो आयामी स्थिरता विशेष रूप से महत्वपूर्ण हो जाती है। फ्लैंज की चौड़ाई और वेब की मोटाई इस बात को प्रभावित करती है कि अनुभाग आसन्न घटकों के साथ कैसे इंटरफेस करता है, जबकि समग्र उद्घाटन को इच्छित असेंबली से मेल खाने की आवश्यकता होती है।
इसलिए हम उत्पादन के दौरान निर्दिष्ट अनुभाग आयामों को नियंत्रित करते हैं। जहां आयामी सत्यापन की आवश्यकता है, आदेश आवश्यकताओं के साथ निरीक्षण व्यवस्था की पुष्टि की जा सकती है।
परियोजना के आधार पर, आपूर्ति की गई सामग्री को झुकने, छिद्रण और वेल्डिंग जैसे माध्यमिक निर्माण के लिए तैयार किया जा सकता है। कट-टू-लेंथ आपूर्ति भी उपलब्ध है, जो वितरित अनुभागों को संरचना या उपकरण संयोजन के लिए आवश्यक आयामों का पालन करने की अनुमति देती है।
हमारा आपूर्ति मॉडल अनुकूलित उत्पादन के साथ नियमित इन्वेंट्री को जोड़ता है। सामान्य विशिष्टताओं को स्टॉक के माध्यम से व्यवस्थित किया जा सकता है, जबकि गैर-मानक अनुभागों की आवश्यक आयामों और मात्रा के अनुसार उत्पादन के लिए समीक्षा की जा सकती है।
यह दृष्टिकोण नियमित सामग्री ऑर्डर और परियोजनाओं दोनों के लिए उपयुक्त है जिनके लिए कई विशिष्टताओं, विभिन्न लंबाई या मानक और अनुकूलित अनुभागों के संयोजन की आवश्यकता होती है।
| सतह | विशिष्ट आवश्यकता |
|---|---|
| काला | इसका उपयोग तब किया जाता है जब स्टील को पेंटिंग या अन्य बाद की परिष्करण प्रक्रिया प्राप्त होगी। |
| गर्म स्नान जस्ती | इसका उपयोग तब किया जाता है जब स्थापना वातावरण के लिए जस्ता-लेपित सतह की आवश्यकता होती है। |
| चित्रित | यह तब उपलब्ध होता है जब प्रोजेक्ट पेंटेड सतह फिनिश निर्दिष्ट करता है। |
हाँ। इस श्रेणी में 5# से 40# तक चीनी मानक स्टील चैनल शामिल हैं, जिसमें पारंपरिक और हल्के चैनल विनिर्देश दोनों शामिल हैं।
हाँ। आवश्यक मात्रा, स्टॉक उपलब्धता और उत्पादन व्यवस्था के अनुसार मिश्रित आकार की आवश्यकताओं पर चर्चा की जा सकती है।
हाँ। यू-आकार का खुला अनुभाग गाइड और स्लाइडिंग अनुप्रयोगों के लिए उपयुक्त है जब निकला हुआ किनारा, वेब और उद्घाटन आयाम उपकरण डिजाइन से मेल खाते हैं।
हाँ। मानक लंबाई में 6 मीटर, 9 मीटर और 12 मीटर शामिल हैं, और परियोजना की आवश्यकताओं के अनुसार कट-टू-लेंथ आपूर्ति की व्यवस्था की जा सकती है।
चयन आवश्यक भार, अनुभाग आयाम, संरचनात्मक व्यवस्था और वजन आवश्यकताओं पर निर्भर करता है। किसी विशिष्ट परियोजना के लिए, केवल नाममात्र आकार के आधार पर चयन करने के बजाय इन मापदंडों की एक साथ पुष्टि की जानी चाहिए।
