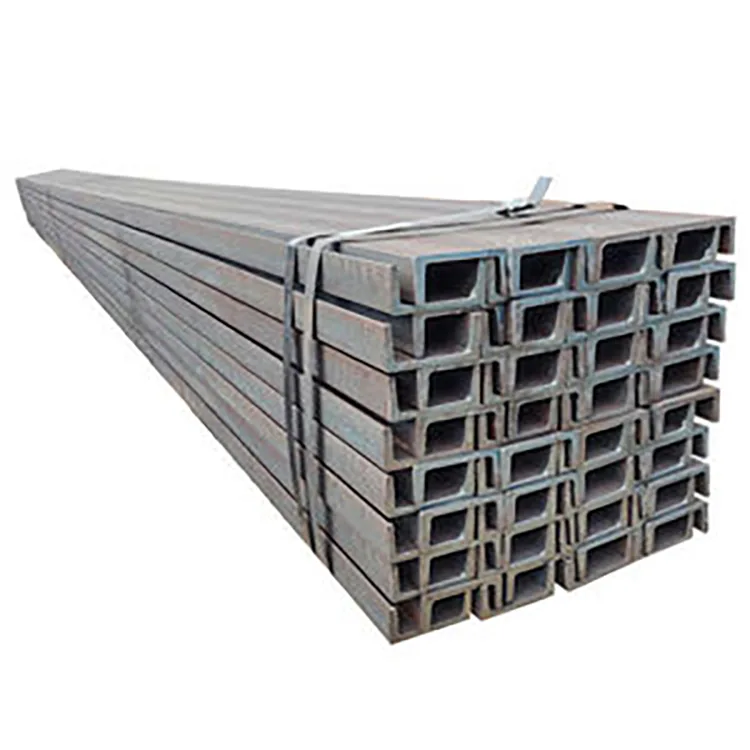

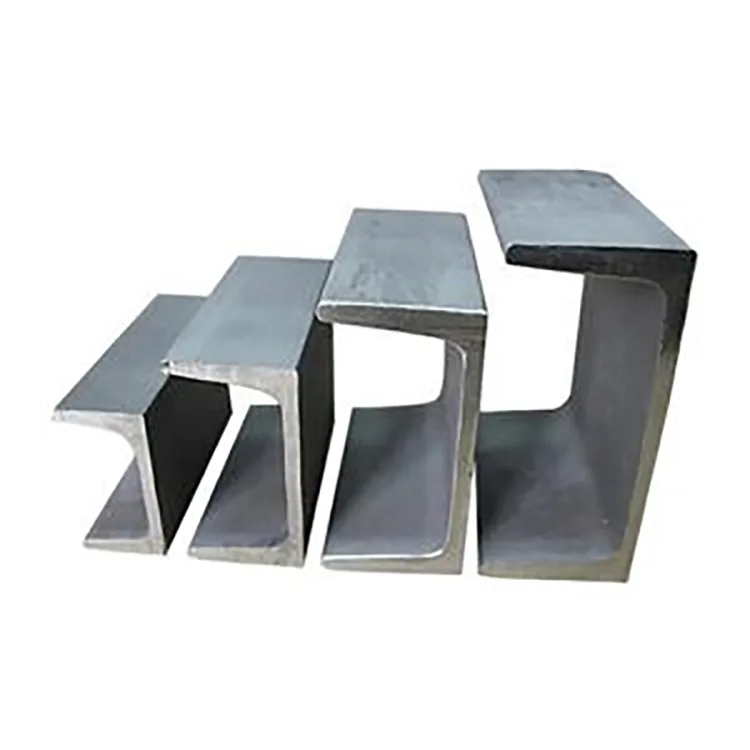

हॉट-डिप गैल्वनाइज्ड स्टील चैनल एक हॉट-रोल्ड यू-आकार का स्टील अनुभाग है जिसमें एक वेब और दो फ्लैंज होते हैं। सूचीबद्ध आकारों में 6#, 8#, 10#, 12#, 14#a और 16#a शामिल हैं, Q235B और Q355B उपलब्ध हैं। चैनल को संसाधित किया जाता है और फिर बाहरी और संक्षारण-प्रवण अनुप्रयोगों के लिए हॉट-डिप गैल्वेनाइज्ड किया जाता है।
खुला यू-आकार का अनुभाग ब्रैकेट, बोल्ट, ब्रेसिज़ और उपकरण समर्थन के लिए एक व्यावहारिक कनेक्शन सतह प्रदान करता है। गैल्वेनाइज्ड कोटिंग स्टील की सतह को वायुमंडलीय जंग से बचाती है।
| चैनल का आकार | वेब × निकला हुआ किनारा × वेब मोटाई (मिमी) | सैद्धांतिक वजन (किलो/मीटर) | मानक लंबाई |
| 6# | 60 × 37 × 4.8 | 6.928 | 6 मीटर / 9 मीटर / 12 मीटर |
| 8# | 80 × 43 × 5.0 | 8.045 | 6 मीटर / 9 मीटर / 12 मीटर |
| 10# | 100 × 48 × 5.3 | 10.007 | 6 मीटर / 9 मीटर / 12 मीटर |
| 12# | 120 × 53 × 5.5 | 12.059 | 6 मीटर / 9 मीटर / 12 मीटर |
| 14#ए | 140 × 58 × 6.0 | 14.535 | 6 मीटर / 9 मीटर / 12 मीटर |
| 16#ए | 160 × 63 × 6.5 | 17.241 | 6 मीटर / 9 मीटर / 12 मीटर |
अन्य ए/बी चैनल अनुभागों को चित्र और परियोजना आवश्यकताओं के अनुसार आपूर्ति की जा सकती है। निश्चित लंबाई की कटिंग, पंचिंग, ड्रिलिंग, झुकने और अन्य सहमत प्रसंस्करण उपलब्ध हैं।
Q235Bआमतौर पर समर्थन फ्रेम, उपकरण समर्थन, गोदाम संरचनाओं, रेलिंग और सामान्य इस्पात निर्माण के लिए उपयोग किया जाता है।
Q355Bउच्च सामग्री शक्ति प्रदान करता है और इसे भारी भार, बड़े स्पैन और अधिक मांग वाले संरचनात्मक अनुप्रयोगों के लिए निर्दिष्ट किया जा सकता है।
सामग्री ग्रेड और चैनल आकार का चयन स्पैन, लोड, सपोर्ट स्पेसिंग और संरचनात्मक गणना के साथ किया जाना चाहिए।
| मांग | कोटिंग की मोटाई |
| औसत जिंक कोटिंग | ≥85 μm |
| स्थानीय न्यूनतम | ≥65μm |
| अंत काटें | ≥45 μm |
| भारी संक्षारण विकल्प | ≥100 μm |
तटीय, रासायनिक या अन्य अत्यधिक संक्षारक वातावरण के लिए, परियोजना की आवश्यकताओं के अनुसार एक मोटी जस्ता कोटिंग निर्दिष्ट की जा सकती है।
खरीदारी के लिए, कोटिंग की आवश्यकता को स्टील ग्रेड, चैनल आकार और लंबाई के साथ बताया जाना चाहिए, उदाहरण के लिए:Q355B / 12# / हॉट-डिप गैल्वेनाइज्ड / औसत जिंक ≥85 μm / 6 m.
चैनल को पहले तैयार किया जाता है और आवश्यक कटिंग और यांत्रिक प्रसंस्करण के बाद गैल्वेनाइज्ड किया जाता है।
हॉट-रोल्ड चैनल स्टील → आकार देना और सीधा करना → काटना/प्रसंस्करण → घटाना → पिकलिंग → फ्लक्सिंग → सुखाना → हॉट-डिप गैल्वनाइजिंग → कूलिंग → निष्क्रियता → जिंक कोटिंग निरीक्षण → अंतिम निरीक्षण → पैकिंग।
जिंक स्नान आमतौर पर लगभग 450°C पर बनाए रखा जाता है। जिंक कोटिंग तैयार स्टील की सतह और पिघले हुए जिंक के बीच प्रतिक्रिया से बनती है।
| आवेदन | विशिष्ट उपयोग |
| इस्पात की इमारतें | समर्थन फ़्रेम, प्लेटफ़ॉर्म और माध्यमिक संरचनाएँ |
| पर्दे वाली दीवारें | मुख्य और द्वितीयक सहायक सदस्य |
| सौर ऊर्जा | ग्राउंड पीवी सपोर्ट, बेस और उपकरण फ्रेम |
| नगरपालिका कार्य | रेलिंग बेस, लैंप सपोर्ट और बाहरी संरचनाएं |
| बिजली और संचार | केबल सपोर्ट, ब्रैकेट और उपकरण फ़्रेम |
| कृषि | ग्रीनहाउस फ़्रेम और उपकरण समर्थन |
| औध्योगिक संयंत्र | उपकरण रैक, अपशिष्ट जल समर्थन और बाहरी संरचनाएं |
| गोदामों | संरचनात्मक फ़्रेम, प्लेटफ़ॉर्म और समर्थन प्रणालियाँ |
निश्चित-लंबाई की कटिंग, पंचिंग और ड्रिलिंग आमतौर पर गैल्वनाइजिंग से पहले पूरी की जा सकती है ताकि संसाधित सदस्य को निर्माण के बाद जस्ता सुरक्षा प्राप्त हो।
यदि डिलीवरी के बाद गैल्वनाइज्ड चैनल को काट दिया जाता है या ड्रिल किया जाता है, तो उजागर स्टील को उपयुक्त जस्ता युक्त कोटिंग के साथ साफ और मरम्मत किया जाना चाहिए। वेल्डिंग से गर्म क्षेत्र से जिंक भी निकल जाता है और वेल्डिंग के बाद जिंक युक्त मरम्मत की आवश्यकता होती है।
निरीक्षण में निम्नलिखित बातें शामिल हो सकती हैं:
परियोजना आदेशों के लिए सामग्री प्रमाणपत्र और गैल्वनाइजिंग निरीक्षण रिकॉर्ड प्रदान किए जा सकते हैं। आवश्यकता पड़ने पर तृतीय-पक्ष निरीक्षण की भी व्यवस्था की जा सकती है।
ब्लैक चैनल स्टील में कोई जस्ता संक्षारण-सुरक्षा परत नहीं होती है और आमतौर पर बाहरी उपयोग के लिए पेंटिंग या अन्य सुरक्षात्मक कोटिंग की आवश्यकता होती है। फैक्ट्री प्रसंस्करण के दौरान हॉट-डिप गैल्वनाइज्ड चैनल स्टील को जिंक कोटिंग प्राप्त होती है, जिससे डिलीवरी के बाद एक अलग पूर्ण-सतह पेंटिंग प्रक्रिया की आवश्यकता समाप्त हो जाती है।
शुष्क इनडोर संरचनाओं के लिए, प्रोजेक्ट विनिर्देश द्वारा अनुमति दिए जाने पर ब्लैक चैनल पर्याप्त हो सकता है। बाहरी या नमी के संपर्क में आने वाली संरचनाओं के लिए, आवश्यक संक्षारण-सुरक्षा प्रणाली को संरचनात्मक अनुभाग के साथ निर्दिष्ट किया जाना चाहिए।
कस्टम ऑर्डर में चित्र के अनुसार निश्चित लंबाई की कटिंग, पंचिंग, ड्रिलिंग, झुकने, बेवलिंग, पीसने और अन्य प्रसंस्करण शामिल हो सकते हैं।

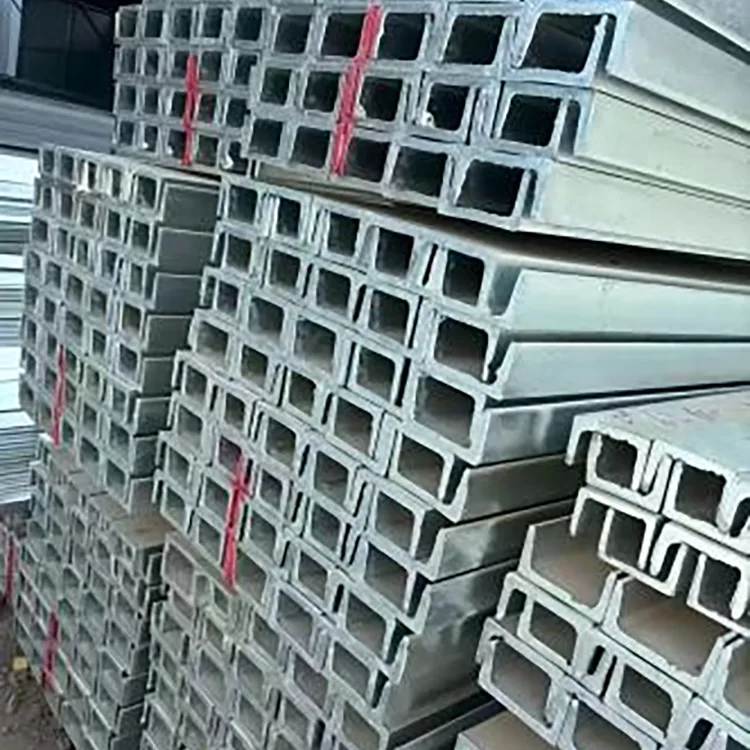

निर्यात ऑर्डर के लिए, चैनल स्टील को समुद्री परिवहन के लिए बंडल और सुदृढ़ किया जा सकता है। हैंडलिंग क्षति और सफेद-जंग के जोखिम को कम करने के लिए शिपमेंट और भंडारण के दौरान नमी प्रतिरोधी सुरक्षा का उपयोग किया जा सकता है।

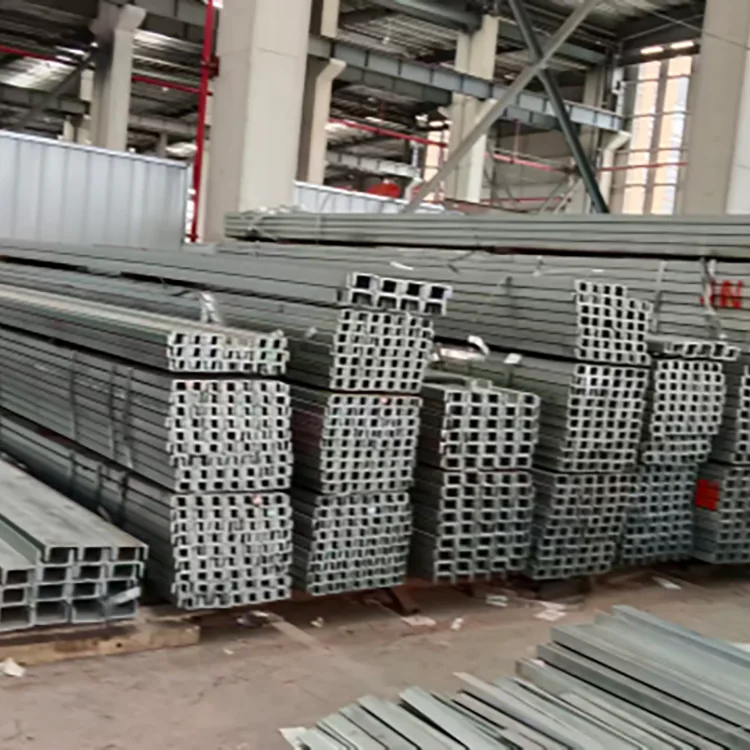

रोंगहेंग तियानजिन दकिउज़ुआंग से स्टील उत्पादों की आपूर्ति करता है और मानक चैनल आकार को निश्चित लंबाई की कटिंग और परियोजना-विशिष्ट निर्माण के साथ जोड़ सकता है।
सामान्य सूचीबद्ध आकार 6#, 8#, 10#, 12#, 14#ए और 16#ए हैं। अन्य ए/बी अनुभागों पर चित्रों और आवश्यकताओं के अनुसार चर्चा की जा सकती है।
मानक लंबाई 6 मीटर, 9 मीटर और 12 मीटर है। ऑर्डर आवश्यकताओं के अनुसार निश्चित लंबाई की आपूर्ति की जा सकती है।
Q235B का उपयोग आमतौर पर पारंपरिक संरचनात्मक निर्माण के लिए किया जाता है। Q355B में उच्च सामग्री शक्ति होती है और इसका उपयोग वहां किया जाता है जहां संरचनात्मक गणना के लिए उच्च शक्ति ग्रेड की आवश्यकता होती है।
मानक आवश्यकता को स्थानीय न्यूनतम ≥65 μm और कट-एंड कोटिंग ≥45 μm के साथ ≥85 μm की औसत जस्ता कोटिंग के रूप में निर्दिष्ट किया जा सकता है। भारी संक्षारण जोखिम के लिए ≥100 μm की कोटिंग निर्दिष्ट की जा सकती है।
हाँ। चित्र के अनुसार गैल्वनाइजिंग से पहले निश्चित लंबाई की कटिंग, पंचिंग और ड्रिलिंग की व्यवस्था की जा सकती है। गैल्वनाइजिंग काटने या वेल्डिंग के बाद प्रभावित क्षेत्र पर जिंक युक्त मरम्मत की आवश्यकता होती है।
हाँ। यह उन अनुप्रयोगों के लिए है जहां स्टील नमी या वायुमंडलीय जंग के संपर्क में है। जिंक कोटिंग की आवश्यकता का चयन वास्तविक वातावरण के अनुसार किया जाना चाहिए।
हाँ। सूचीबद्ध अनुप्रयोगों में ग्राउंड-माउंटेड पीवी सपोर्ट, बेस और उपकरण फ्रेम शामिल हैं। चैनल का आकार, स्टील ग्रेड और जिंक कोटिंग परियोजना की संरचनात्मक और पर्यावरणीय आवश्यकताओं के अनुसार निर्दिष्ट किया जाना चाहिए।
सामग्री प्रमाणपत्र, गैल्वनाइजिंग निरीक्षण रिकॉर्ड और अन्य सहमत गुणवत्ता दस्तावेज़ प्रदान किए जा सकते हैं। आवश्यकता पड़ने पर तृतीय-पक्ष निरीक्षण का भी समन्वय किया जा सकता है।
