हॉट-रोल्ड स्टील चैनल

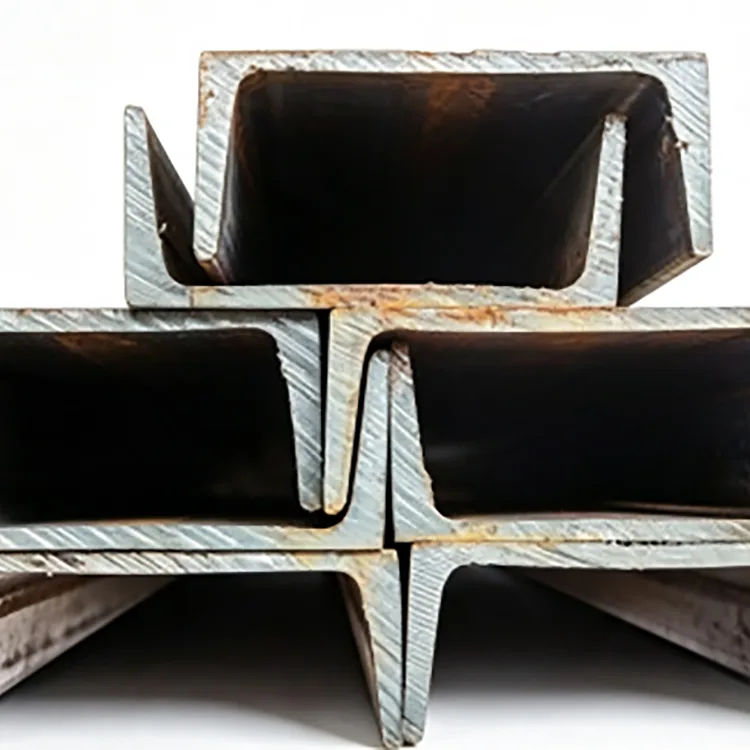

हॉट-रोल्ड स्टील चैनल एक खुला संरचनात्मक स्टील अनुभाग है जिसमें एक वेब और दो फ्लैंज होते हैं जो यू प्रोफाइल बनाते हैं। इसका उत्पादन फ्लैट स्ट्रिप को मोड़ने या अलग-अलग प्लेटों को वेल्डिंग करने के बजाय हॉट रोलिंग स्टील बिलेट्स द्वारा किया जाता है।

लुढ़का हुआ यू-आकार का अनुभाग प्लेटों, ब्रैकेट और अन्य घटकों को जोड़ने के लिए संरचनात्मक गहराई और फ्लैंज के लिए एक वेब प्रदान करता है। इसका उपयोग आमतौर पर संरचनात्मक समर्थन, उपकरण आधार, फ्रेम, ब्रेसिज़ और फैब्रिकेटेड स्टीलवर्क के लिए किया जाता है।

रोंगहेंग 6 मीटर, 9 मीटर और 12 मीटर की मानक लंबाई के साथ 5# से 40# तक नियमित खंडों में क्यू235बी और क्यू355बी हॉट-रोल्ड स्टील चैनल की आपूर्ति करता है। प्रोजेक्ट ऑर्डर के लिए कस्टम कटिंग और सहमत निर्माण उपलब्ध हैं।

विशेष विवरण

नियमित आपूर्ति सीमा 5#–40# को कवर करती है। परियोजना-विशिष्ट आवश्यकताओं के लिए अन्य अनुभागों पर चर्चा की जा सकती है।

Q235B या Q355B

Q235Bआमतौर पर सामान्य संरचनात्मक निर्माण, उपकरण समर्थन, रेलिंग, फ्रेम और अन्य पारंपरिक स्टीलवर्क के लिए उपयोग किया जाता है।

Q355Bउच्च निर्दिष्ट उपज शक्ति प्रदान करता है और इसका चयन किया जा सकता है जहां संरचनात्मक डिजाइन के लिए अधिक सामग्री ताकत की आवश्यकता होती है, जिसमें भारी समर्थन और मांग वाले उपकरण या बुनियादी ढांचे के अनुप्रयोग शामिल हैं।

स्टील ग्रेड का चयन चैनल आकार और संरचनात्मक भार के साथ किया जाना चाहिए। एक उच्च-शक्ति ग्रेड कम आकार वाले अनुभाग को संरचनात्मक रूप से पर्याप्त नहीं बनाता है।

हॉट-रोल्ड स्टील चैनल कैसे बनाया जाता है?

चैनल सीधे हॉट रोलिंग के माध्यम से बनता है:

स्टील बिलेट → हीटिंग → रफ रोलिंग → इंटरमीडिएट रोलिंग → फिनिशिंग रोलिंग → साइजिंग → स्ट्रेटनिंग → कटिंग → इंस्पेक्शन → बंडलिंग

बिलेट रोलों की एक श्रृंखला से होकर गुजरता है जो उत्तरोत्तर वेब, फ्लैंज की चौड़ाई और समग्र अनुभाग आयामों को स्थापित करता है। रोलिंग के बाद, चैनल के आयाम, सीधेपन और सतह की स्थिति की जाँच की जाती है।

चैनल का आकार कैसे चुनें

अनुभाग का चयन केवल आकार या वजन के बजाय वास्तविक संरचनात्मक आवश्यकता से किया जाना चाहिए।

• अवधि:लंबे स्पैन के लिए बड़े खंड की आवश्यकता हो सकती है।
• भार:उपकरण, संरचनात्मक और सहायक भार आवश्यक अनुभाग को प्रभावित करते हैं।
• समर्थन की स्थिति:चैनल को कैसे तय किया जाता है, इससे उसका संरचनात्मक व्यवहार बदल जाता है।
• लोड दिशा:चैनल का उन्मुखीकरण उसकी क्षमता को प्रभावित करता है।
• विक्षेपण:स्वीकार्य विरूपण आवश्यक अनुभाग भी निर्धारित कर सकता है।

खरीद के लिए, संरचनात्मक ड्राइंग या स्टील शेड्यूल पर दिखाई गई सटीक अनुभाग संख्या "भारी चैनल स्टील" जैसे सामान्य विवरण के लिए बेहतर है।

हॉट रोल्ड बनाम कोल्ड फॉर्मेड चैनल

हॉट रोल्ड चैनल और कोल्ड फॉर्मेड चैनल विभिन्न प्रक्रियाओं द्वारा निर्मित होते हैं और इन्हें केवल नाममात्र ऊंचाई के आधार पर नहीं चुना जाना चाहिए।

एक प्रकार को दूसरे प्रकार से प्रतिस्थापित करने से पहले अनुभाग ज्यामिति, मोटाई और गणना की गई संरचनात्मक क्षमता की जाँच की जानी चाहिए।

चैनल बनाम आई बीम

हॉट-रोल्ड स्टील चैनल और आई बीम दोनों संरचनात्मक अनुभाग हैं, लेकिन वे विभिन्न अनुभाग आवश्यकताओं को पूरा करते हैं।

I बीम को आमतौर पर बीम अनुप्रयोगों के लिए चुना जाता है जहां इसके I-आकार वाले अनुभाग की आवश्यकता होती है। एक चैनल अक्सर समर्थन, उपकरण आधार, ब्रैकेट और निर्मित फ्रेम के लिए सुविधाजनक होता है क्योंकि घटकों को इसके वेब और फ्लैंज से जोड़ा जा सकता है।

निर्दिष्ट संरचनात्मक अनुभाग को प्रोजेक्ट ड्राइंग का पालन करना चाहिए न कि केवल इसलिए बदला जाना चाहिए क्योंकि दूसरा अनुभाग अधिक आसानी से उपलब्ध है।

अनुप्रयोग

इसका उपयोग निर्माण, औद्योगिक निर्माण, मशीनरी सहायता और बुनियादी ढांचा परियोजनाओं में किया जाता है।

• फैक्टरी और गोदाम संरचनाएँ:समर्थन, फ़्रेम और सुदृढीकरण सदस्य
• मशीनरी:मशीन बेस, कन्वेयर फ्रेम और उपकरण समर्थन
• निर्माण:संरचनात्मक समर्थन, निर्मित कनेक्शन और सुदृढीकरण अनुभाग
• सौर एवं ऊर्जा परियोजनाएँ:समर्थन फ्रेम, उपकरण आधार और सहायक इस्पात संरचनाएं
• नगर निगम और परिवहन परियोजनाएँ:समर्थन फ्रेम, बाधाएं और उपयोगिता संरचनाएं

निर्माण और भूतल उपचार

इसे मानक सीधी लंबाई के रूप में आपूर्ति की जा सकती है या प्रोजेक्ट चित्र के अनुसार संसाधित किया जा सकता है।

• निश्चित-लंबाई काटना
• ड्रिलिंग
• छिद्रण
• बेवलिंग
• पिसाई
• अन्य सहमत निर्माण

दोहराए जाने वाले निर्माण के लिए, पूर्व-कट और मशीनी अनुभाग स्थापना स्थल पर तैयारी के काम को कम कर सकते हैं।

मानक उत्पाद को मिल स्केल के साथ और संक्षारण-सुरक्षा कोटिंग के बिना ब्लैक हॉट-रोल्ड स्थिति में आपूर्ति की जाती है। अनुप्रयोग के आधार पर, निर्मित स्टील को बाद में पेंट किया जा सकता है, पाउडर लेपित किया जा सकता है या हॉट-डिप गैल्वेनाइज्ड किया जा सकता है।

जब हॉट-डिप गैल्वनाइजिंग की आवश्यकता होती है, तो मुख्य कटिंग और ड्रिलिंग कार्य आम तौर पर गैल्वनाइजिंग से पहले पूरा किया जाना चाहिए ताकि तैयार घटक को निर्दिष्ट सतह उपचार प्राप्त हो सके।

गुणवत्ता नियंत्रण

गुणवत्ता निरीक्षण में स्टील ग्रेड, अनुभाग आयाम, सीधापन, सतह की स्थिति और पता लगाने की क्षमता शामिल होती है।

• सामग्री ग्रेड:ऑर्डर के विरुद्ध Q235B या Q355B सत्यापित करें।
• अनुभाग आयाम:ऊंचाई, फ्लैंज की चौड़ाई और वेब की मोटाई की जांच करें।
• लंबाई:मानक या निश्चित-लंबाई आवश्यकताओं को सत्यापित करें।
• सीधापन:निर्माण या शिपमेंट से पहले तैयार अनुभाग की जांच करें।
• सतह:दरारें, लेमिनेशन और गंभीर सतह क्षति का निरीक्षण करें।
• पता लगाने की क्षमता:प्रासंगिक उत्पादन और निरीक्षण रिकॉर्ड के साथ सामग्री का मिलान करें।

डार्क मिल स्केल हॉट-रोल्ड स्टील की एक सामान्य विशेषता है और इसे सक्रिय लाल-भूरे जंग या अस्वीकार्य सतह दोषों से अलग किया जाना चाहिए।

सामग्री प्रमाणपत्र और सहमत निरीक्षण रिकॉर्ड परियोजना आदेशों के साथ प्रदान किए जा सकते हैं। अनुबंध द्वारा आवश्यक होने पर तृतीय-पक्ष निरीक्षण की भी व्यवस्था की जा सकती है।

काला इस्पात और संक्षारण

काली हॉट-रोल्ड सतह संक्षारण-सुरक्षा प्रणाली नहीं है।

शुष्क इनडोर अनुप्रयोगों के लिए, अनुपचारित चैनल का उपयोग किया जा सकता है जहां परियोजना विनिर्देश इसकी अनुमति देता है। बाहरी और आर्द्र वातावरण के लिए एक उपयुक्त सुरक्षात्मक कोटिंग प्रणाली की आवश्यकता होती है।

जब दीर्घकालिक संक्षारण संरक्षण की आवश्यकता होती है तो हॉट-डिप गैल्वनाइजिंग का उपयोग किया जा सकता है। अंतिम उपचार का चयन ऑपरेटिंग वातावरण और निर्माण अनुक्रम के अनुसार किया जाना चाहिए।

परियोजना आपूर्ति

औद्योगिक कारखाने के निर्माण के लिए, संरचनात्मक समर्थन, छत से संबंधित सदस्यों और दीवार सुदृढीकरण के लिए 10#, 12# और 16# Q235B हॉट-रोल्ड स्टील चैनल की आपूर्ति की गई है। आपूर्ति किए गए प्रोजेक्ट रिकॉर्ड को निर्माण के लिए लगातार आयामों और सीधी सामग्री की आवश्यकता होती है।

मशीनरी निर्माण के लिए, 20# और 25# चैनल अनुभागों का उपयोग उपकरण बेस, कन्वेयर समर्थन और निर्मित फ्रेम के लिए किया जा सकता है जहां संरचनात्मक डिजाइन के लिए एक बड़े अनुभाग की आवश्यकता होती है।

तियानजिन दाकिउज़ुआंग से आपूर्ति

रोंगहेंग की आपूर्ति श्रृंखला तियानजिन दकिउज़ुआंग में स्थित है, जो संरचनात्मक इस्पात आपूर्ति, प्रसंस्करण और क्षेत्रीय रसद तक पहुंच प्रदान करती है।

Q235B और Q355B हॉट-रोल्ड स्टील चैनल 5#-40# तक के नियमित खंडों में उपलब्ध हैं, मानक 6 मीटर, 9 मीटर और 12 मीटर लंबाई के साथ। परियोजना आदेशों के लिए कस्टम कटिंग और सहमत निर्माण का समन्वय किया जा सकता है।

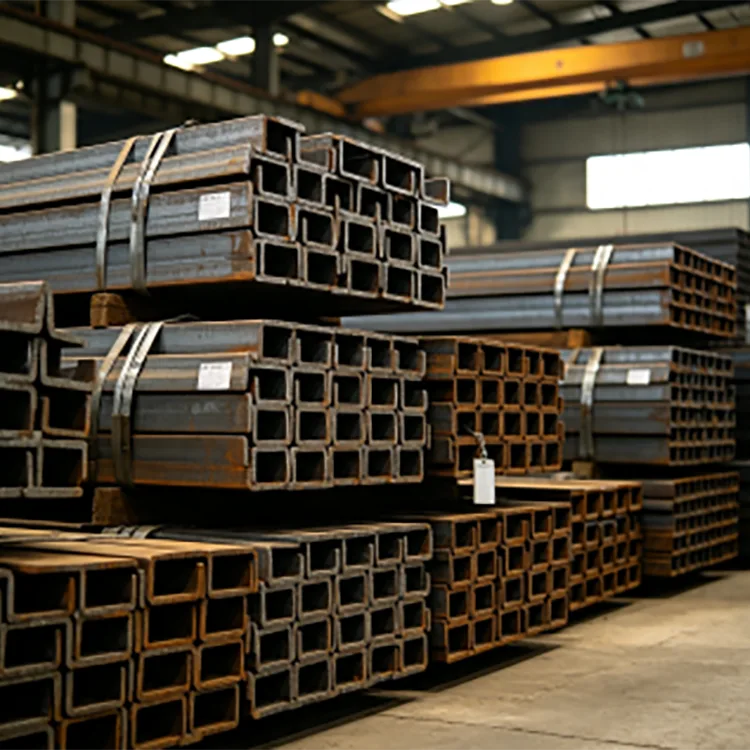

निर्यात शिपमेंट के लिए, चैनल स्टील को बंडल किया जा सकता है और कंटेनर लोडिंग और लंबी दूरी के परिवहन के लिए तैयार किया जा सकता है। सामग्री प्रमाणपत्र और निरीक्षण रिकॉर्ड खरीद अनुबंध के अनुसार आपूर्ति किए जा सकते हैं।

वर्तमान मानक

चीनी राष्ट्रीय मानक द्वारा कवर किए गए स्टील अनुभागों के लिए, जीबी/टी 706-2016 सितंबर 2026 तक चालू है। जीबी/टी 706-2026 जारी किया गया है और 2016 संस्करण की जगह 1 दिसंबर, 2026 को प्रभावी होगा।

नए मानक के प्रभावी होने से पहले दिए गए आदेशों के लिए, लागू संस्करण की पुष्टि खरीद अनुबंध और परियोजना दस्तावेजों में की जानी चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1. हॉट-रोल्ड स्टील चैनल का उपयोग किसके लिए किया जाता है?

इसका उपयोग संरचनात्मक समर्थन, उपकरण आधार, फैक्ट्री फ्रेम, गोदाम घटकों, मशीनरी संरचनाओं, नगर निगम स्टीलवर्क और फैब्रिकेटेड स्टील असेंबली के लिए किया जाता है।

Q2. हॉट रोल्ड और कोल्ड फॉर्मेड चैनल के बीच क्या अंतर है?

हॉट रोल्ड चैनल रोलिंग के माध्यम से गर्म बिलेट्स से निर्मित होता है, जबकि कोल्ड फॉर्मेड चैनल स्टील स्ट्रिप को मोड़कर तैयार किया जाता है। उनके पास अलग-अलग अनुभाग विशेषताएं हैं और संरचनात्मक आवश्यकताओं की जांच किए बिना उन्हें प्रतिस्थापित नहीं किया जाना चाहिए।

Q3. क्या Q355B सदैव Q235B से बेहतर है?

नंबर Q355B में निर्दिष्ट ताकत अधिक है, लेकिन आवश्यक ग्रेड संरचनात्मक डिजाइन पर निर्भर करता है। एक उच्च-शक्ति वाली सामग्री स्वचालित रूप से एक छोटे चैनल को उपयुक्त नहीं बनाती है।

Q4. कौन से चैनल आकार उपलब्ध हैं?

नियमित आपूर्ति सीमा 5#–40# को कवर करती है। सूचीबद्ध सामान्य अनुभागों में 5#, 8#, 10#, 12#, 14#, 16#, 20# और 25# शामिल हैं।

Q5. कौन सी लंबाई उपलब्ध हैं?

मानक लंबाई 6 मीटर, 9 मीटर और 12 मीटर है। परियोजना आवश्यकताओं के लिए कस्टम कटिंग की व्यवस्था की जा सकती है।

Q6. क्या डिलीवरी से पहले चैनल को काटा और ड्रिल किया जा सकता है?

हाँ। निश्चित लंबाई की कटिंग, ड्रिलिंग, पंचिंग, बेवेलिंग, ग्राइंडिंग और अन्य सहमत निर्माण को चित्र के अनुसार व्यवस्थित किया जा सकता है।

Q7. क्या हॉट-रोल्ड स्टील चैनल को गैल्वेनाइज्ड किया जा सकता है?

हाँ। जब बाहरी या आर्द्र सेवा के लिए संक्षारण संरक्षण की आवश्यकता होती है तो चैनल स्टील को पहले बनाया जा सकता है और फिर गर्म-डुबकी गैल्वेनाइज्ड किया जा सकता है।

Q8. क्या सतह पर मिल स्केल में कोई खराबी है?

नहीं, डार्क मिल स्केल हॉट रोलिंग का एक सामान्य परिणाम है। इसे लाल-भूरे क्षरण, दरारें, लेमिनेशन और अन्य अस्वीकार्य सतह दोषों से अलग किया जाना चाहिए।

Q9. मैं सही चैनल आकार कैसे चुनूं?

अनुभाग का चयन अवधि, भार, समर्थन शर्तों, भार दिशा और स्वीकार्य विक्षेपण के अनुसार किया जाना चाहिए। संरचनात्मक ड्राइंग या स्टील शेड्यूल खरीद के लिए सबसे विश्वसनीय आधार है।

Q10. क्या चैनल स्टील का उपयोग सौर संरचनाओं के लिए किया जा सकता है?

हाँ। इसका उपयोग उपयुक्त सौर समर्थन फ्रेम, उपकरण आधार और सहायक संरचनाओं के लिए किया जा सकता है जहां चैनल अनुभाग परियोजना डिजाइन से मिलता है।

प्रश्न11. क्या मशीनरी बेस के लिए 20# या 25# चैनल का उपयोग किया जा सकता है?

इन बड़े वर्गों का उपयोग भारी निर्माण के लिए किया जा सकता है, लेकिन अंतिम विकल्प उपकरण के वजन, समर्थन बिंदु, कंपन और संरचनात्मक आवश्यकताओं पर निर्भर करता है।

प्रश्न12. क्या एएसटीएम ए36 या एसएस400 की आपूर्ति की जा सकती है?

निर्यात ऑर्डर के लिए अंतर्राष्ट्रीय ग्रेड पर चर्चा की जा सकती है। उत्पादन से पहले रासायनिक संरचना, यांत्रिक गुणों और प्रमाणन आवश्यकताओं की पुष्टि की जानी चाहिए।

Q13. कौन से गुणवत्ता वाले दस्तावेज़ उपलब्ध कराए जा सकते हैं?

सामग्री प्रमाण पत्र, निरीक्षण रिकॉर्ड और अन्य सहमत गुणवत्ता दस्तावेज ऑर्डर के अनुसार आपूर्ति किए जा सकते हैं। आवश्यकता पड़ने पर तृतीय-पक्ष निरीक्षण की भी व्यवस्था की जा सकती है।
