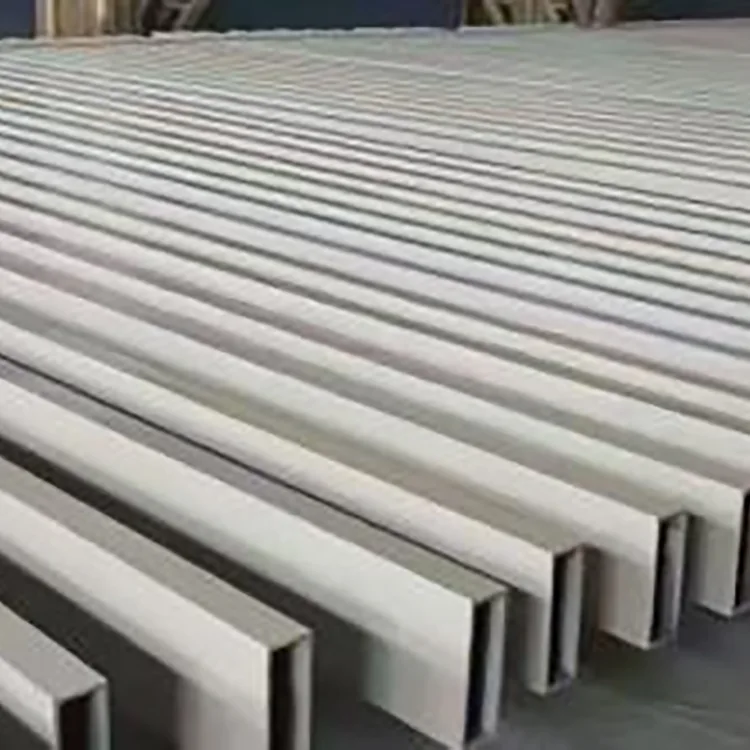

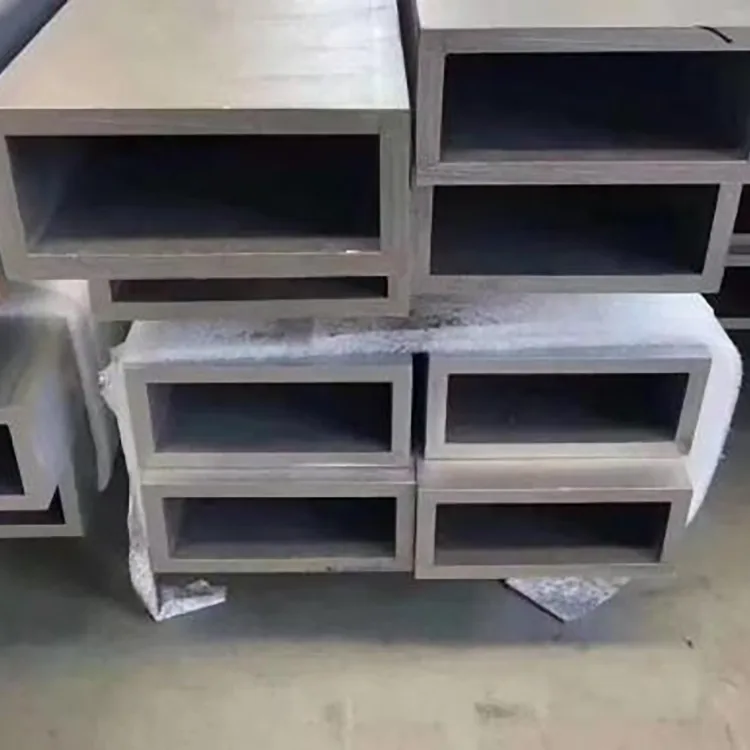

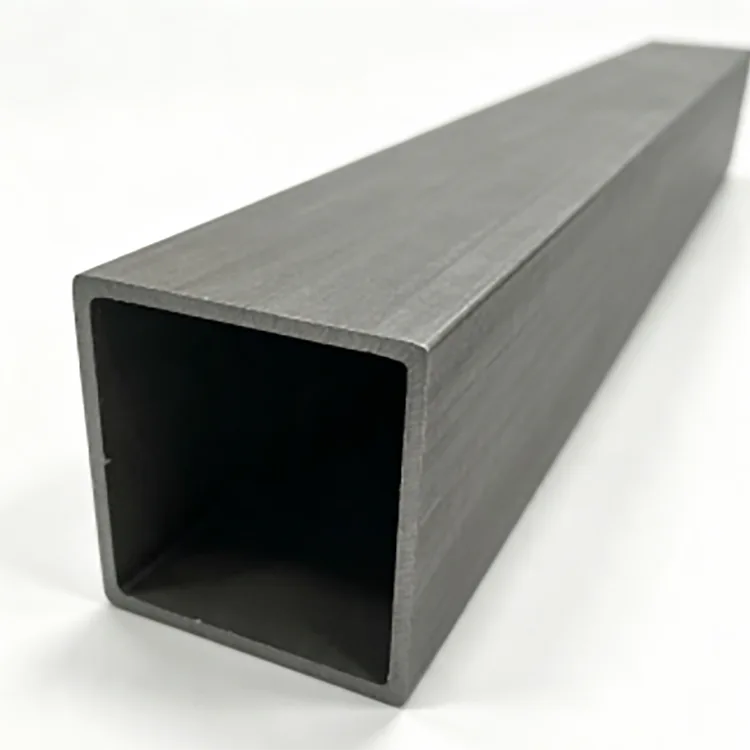

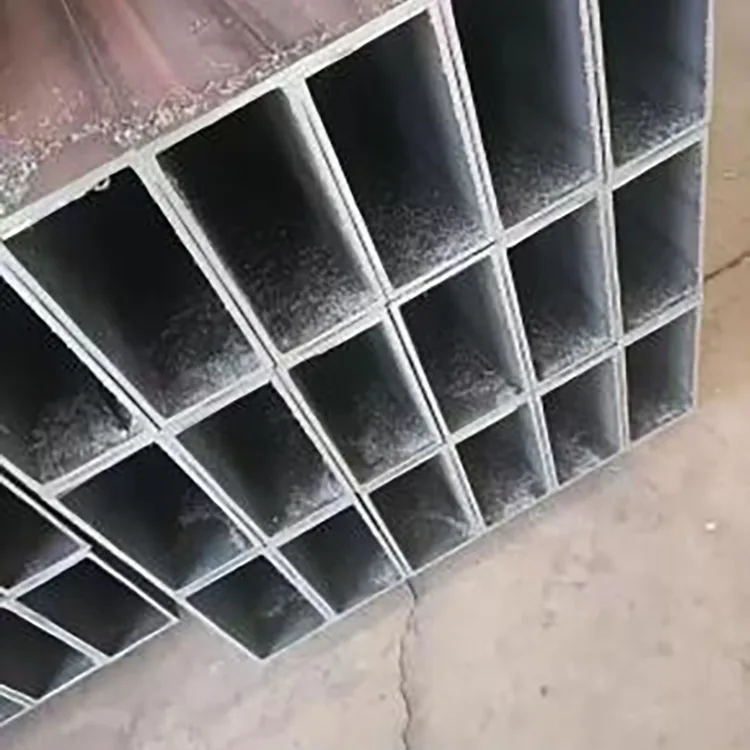

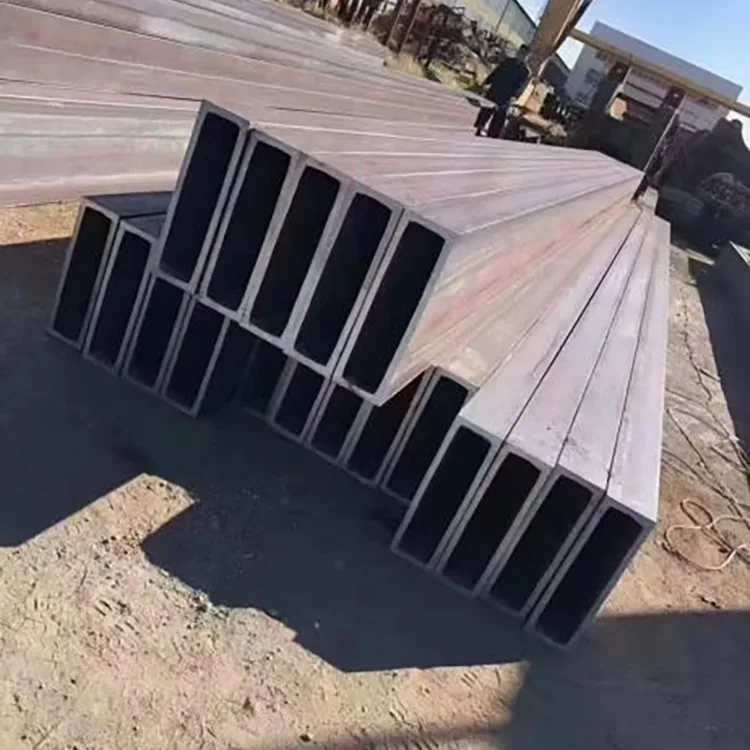

प्रिसिजन स्टील राइट-एंगल ट्यूब

प्रिसिजन स्टील राइट-एंगल ट्यूब उन अनुप्रयोगों के लिए विकसित की गई है जहां पारंपरिक वर्ग या आयताकार ट्यूब की ज्यामिति अंतिम असेंबली के लिए पर्याप्त सटीक नहीं है।

स्पष्ट रूप से गोल कोने के बजाय, एक परिभाषित 90° कोने वाली प्रोफ़ाइल बनाने के लिए अनुभाग बनाया गया है। इससे निकटवर्ती अनुभागों को संरेखित करना, सीधी दृश्य रेखाएँ बनाए रखना और निर्मित फ़्रेमों के तैयार आयामों को नियंत्रित करना आसान हो जाता है।

ट्यूब को Q235B या Q355B कार्बन स्टील से प्रोग्रेसिव कोल्ड फॉर्मिंग, हाई-फ़्रीक्वेंसी वेल्डिंग, साइज़िंग, स्ट्रेटनिंग और सटीक कटिंग के माध्यम से उत्पादित किया जाता है। विनिर्माण प्रक्रिया केवल एक मानक खोखला खंड बनाने के बजाय कोने की ज्यामिति, दीवार की मोटाई की स्थिरता, सीधापन और आयामी नियंत्रण पर केंद्रित है।

इनडोर संरचनात्मक फ्रेम, उपकरण आधार, प्रदर्शन संरचना, रैक, विभाजन और सजावटी स्टीलवर्क के लिए, यह प्रोफ़ाइल निर्माण के दौरान आवश्यक फिटिंग और सतह सुधार की मात्रा को कम कर सकती है।

तकनीकी निर्देश

90° कॉर्नर प्रोफ़ाइल क्यों मायने रखती है

एक पारंपरिक खोखले खंड में आमतौर पर निर्माण के दौरान एक गोल बाहरी कोना बनाया जाता है। यह त्रिज्या कई संरचनात्मक अनुप्रयोगों के लिए स्वीकार्य है, लेकिन यह असुविधाजनक हो सकता है जब दो सदस्यों को करीब से मिलने की आवश्यकता होती है या जब कोने स्वयं परिष्करण के बाद दिखाई देता है।

समकोण प्रोफ़ाइल उन स्थितियों के लिए अभिप्रेत है जहां कोने की ज्यामिति निर्माण को प्रभावित करती है।

बेहतर संयुक्त संरेखण

एक परिभाषित कोने की प्रोफ़ाइल ट्यूब को दूसरे सीधे खंड के सामने स्थापित करना आसान बनाती है। फ़्रेम, विभाजन, उपकरण संरचनाओं और वास्तुशिल्प स्टीलवर्क के लिए, बेहतर संरेखण अत्यधिक पीसने या भराव कार्य की आवश्यकता को कम कर सकता है।

सुसंगत आयाम

दीवार की मोटाई और अनुभाग आयाम को बनाने और आकार देने के दौरान नियंत्रित किया जाता है। जब ट्यूब को स्वचालित कटिंग, ड्रिलिंग, वेल्डिंग या असेंबली उपकरण द्वारा संसाधित किया जाता है तो सुसंगत ज्यामिति विशेष रूप से महत्वपूर्ण होती है।

क्लीनर समाप्त उपस्थिति

खुले स्टील फ्रेम और सजावटी संरचनाओं के लिए, सीधे किनारे और नियंत्रित कोने पेंटिंग या पाउडर कोटिंग के बाद साफ दृश्य रेखाएं बनाते हैं।

द्वितीयक प्रसंस्करण के लिए उपयुक्त

काली स्टील की सतह को गैल्वेनाइज्ड कोटिंग के बिना आपूर्ति की जाती है, जो इसे उन परियोजनाओं के लिए उपयुक्त बनाती है जिनके लिए अपनी पेंटिंग, पाउडर कोटिंग, बेकिंग फिनिश या अन्य सतह उपचार की आवश्यकता होती है।

विनिर्माण प्रक्रिया

उत्पादन मार्ग को केवल स्टील को खोखले खंड में बनाने के बजाय आयामी नियंत्रण के आसपास डिज़ाइन किया गया है।

1. स्टील का तार चयन और तैयारी

आवश्यक शक्ति ग्रेड और अनुप्रयोग के अनुसार Q235B या Q355B स्टील का चयन किया जाता है। उत्पादन बैचों के बीच मोटाई और यांत्रिक गुणों में भिन्नता को कम करने के लिए आने वाली सामग्री को बनाने से पहले जांचा जाता है।

2. पट्टी तैयार करना और समतल करना

स्टील की पट्टी को समतल किया जाता है और लगातार बनाने के लिए तैयार किया जाता है। पट्टी की सही स्थिति महत्वपूर्ण है क्योंकि अवशिष्ट विकृति बाद में कोने की सटीकता और सीधेपन को प्रभावित कर सकती है।

3. प्रगतिशील शीत निर्माण

पट्टी एक ही ऑपरेशन में अंतिम आकार में आने के बजाय कई गठन चरणों से गुजरती है।

कोने की ज्यामिति को नियंत्रित करते हुए निर्माण क्रम धीरे-धीरे वर्गाकार या आयताकार खंड विकसित करता है। यह एक परिभाषित समकोण प्रोफ़ाइल प्राप्त करने का मुख्य चरण है।

4. उच्च आवृत्ति वेल्डिंग

पट्टी के किनारों को एक साथ लाने के बाद, उच्च-आवृत्ति प्रेरण वेल्डिंग अनुदैर्ध्य सीम बनाती है।

वेल्डिंग की स्थिति को सामग्री की मोटाई और उत्पादन की गति के अनुसार नियंत्रित किया जाता है। वेल्ड गुणवत्ता महत्वपूर्ण है क्योंकि अत्यधिक गर्मी इनपुट, अपर्याप्त संलयन, या खराब किनारे की तैयारी तैयार ट्यूब को प्रभावित कर सकती है।

5. आकार देना और सीधा करना

वेल्डिंग के बाद, ट्यूब अपने अंतिम आयामों और समग्र सीधेपन को नियंत्रित करने के लिए आकार देने और सीधा करने वाले उपकरण से गुजरती है।

यह चरण सटीक निर्माण के लिए विशेष रूप से महत्वपूर्ण है क्योंकि यदि तैयार ट्यूब की लंबाई के साथ अत्यधिक विचलन हो तो एक सही ढंग से गठित क्रॉस-सेक्शन भी असेंबली समस्याएं पैदा कर सकता है।

6. परिशुद्धता से काटना और अंतिम प्रसंस्करण

तैयार ट्यूब को मानक 6 मीटर लंबाई या 3-12 मीटर से अनुकूलित लंबाई में काटा जाता है।

निर्माण आवश्यकताओं के अनुसार सटीक कटिंग, चैम्फरिंग, डिबुरिंग, बेवेलिंग और ड्रिलिंग की व्यवस्था की जा सकती है।

7. निरीक्षण और पैकिंग

पैकिंग से पहले तैयार ट्यूबों का आयाम, दीवार की मोटाई, कोने की ज्यामिति, सीधापन, वेल्ड की स्थिति, सतह की गुणवत्ता और काटने की सटीकता के लिए निरीक्षण किया जाता है।

पैकिंग विधि का चयन ट्यूब आकार, ऑर्डर मात्रा, परिवहन विधि और ग्राहक की अनलोडिंग स्थितियों के अनुसार किया जाता है।

फ़ैक्टरी गुणवत्ता नियंत्रण

सटीक खोखले अनुभागों के लिए, आयामी निरीक्षण मूल स्टील ग्रेड जितना ही महत्वपूर्ण है।

उत्पादन के दौरान, गुणवत्ता नियंत्रण उन बिंदुओं पर ध्यान केंद्रित करता है जो सीधे निर्माण को प्रभावित कर सकते हैं:

● सामग्री सत्यापन: ऑर्डर आवश्यकताओं के अनुसार Q235B या Q355B ग्रेड की जाँच की जाती है।

● दीवार की मोटाई: निर्दिष्ट ±0.1 मिमी सहनशीलता बनाए रखने के लिए वास्तविक मोटाई की निगरानी की जाती है।

● अनुभाग आयाम: केवल फॉर्मिंग-मशीन सेटिंग्स पर निर्भर रहने के बजाय आकार देने के बाद बाहरी आयामों की जांच की जाती है।

● कोने की ज्यामिति: गठन विचलन की पहचान करने के लिए 90° प्रोफ़ाइल और कोने की ऊर्ध्वाधरता का निरीक्षण किया जाता है।

● सीधापन: झुकने या विरूपण के लिए तैयार लंबाई की जांच की जाती है जो फ्रेम असेंबली को प्रभावित कर सकती है।

● वेल्ड की स्थिति: अनुदैर्ध्य उच्च-आवृत्ति वेल्ड की दृश्य दोषों और गठन की स्थिरता के लिए निगरानी की जाती है।

● अंतिम गुणवत्ता: कटे हुए सिरों की जांच कटिंग, चैम्फरिंग या डिबरिंग के बाद की जाती है।

● बैच स्थिरता: बंडलों के बीच आयामी भिन्नता को कम करने के लिए उत्पादन नमूनों की तुलना पूरे बैच में की जाती है।

सख्त निरीक्षण आवश्यकताओं वाली परियोजनाओं के लिए, ऑर्डर विनिर्देश के अनुसार आयामी निरीक्षण रिकॉर्ड और तीसरे पक्ष के निरीक्षण की व्यवस्था की जा सकती है।

Q235B या Q355B: आपको कौन सा चुनना चाहिए?

सामग्री ग्रेड का चयन केवल उच्च ग्रेड चुनने के बजाय वास्तविक संरचनात्मक भार के अनुसार किया जाना चाहिए।

लोड-असर संरचनाओं के लिए, अंतिम सामग्री चयन को संरचनात्मक गणना, डिज़ाइन कोड, कनेक्शन विधि और आवश्यक सुरक्षा कारक का पालन करना चाहिए।

मुख्य अनुप्रयोग

इनडोर इस्पात संरचनाएं

आंतरिक मेज़ानाइन फ्रेम, विभाजन, छत समर्थन संरचनाओं, प्रदर्शनी संरचनाओं और अन्य स्टील ढांचे के लिए उपयोग किया जाता है जहां आयामी सटीकता और उपस्थिति महत्वपूर्ण होती है।

उपकरण और मशीनरी फ़्रेम

नियंत्रित अनुभाग ज्यामिति स्वचालन उपकरण फ्रेम, मशीन बेस, कन्वेयर समर्थन, उपकरण संरचनाओं और निर्मित उपकरण आवासों के लिए उपयोगी है।

वास्तुशिल्प और सजावटी स्टीलवर्क

होटल के अंदरूनी हिस्सों, प्रदर्शनी हॉल, वाणिज्यिक स्थानों, सीढ़ी घटकों, सजावटी फ़्रेमों और स्वच्छ सीधी रेखाओं की आवश्यकता वाले वास्तुशिल्प इस्पात संरचनाओं के लिए उपयुक्त।

गोदाम रैकिंग और औद्योगिक प्लेटफार्म

भंडारण रैक, वर्कस्टेशन, औद्योगिक प्लेटफॉर्म और उपकरण समर्थन संरचनाओं के लिए लोड आवश्यकताओं के अनुसार Q235B या Q355B अनुभागों का चयन किया जा सकता है।

गैर-मानक निर्माण

जब ट्यूब को एक निर्मित असेंबली में एकीकृत किया जा रहा हो तो कस्टम आयाम, निश्चित लंबाई, छेद, बेवेल, चैंफ़र और अन्य मशीनिंग संचालन की आपूर्ति की जा सकती है।

प्रिसिजन स्टील राइट-एंगल ट्यूब बनाम पारंपरिक खोखला अनुभाग

मुख्य लाभ यह नहीं है कि ट्यूब हर पारंपरिक खोखले खंड को बदल देती है। यह है कि अधिक नियंत्रित कोने और आयामी प्रोफ़ाइल उपयोगी हो सकती है जहां निर्माण सटीकता और तैयार उपस्थिति परियोजना की आवश्यकताओं का हिस्सा है।

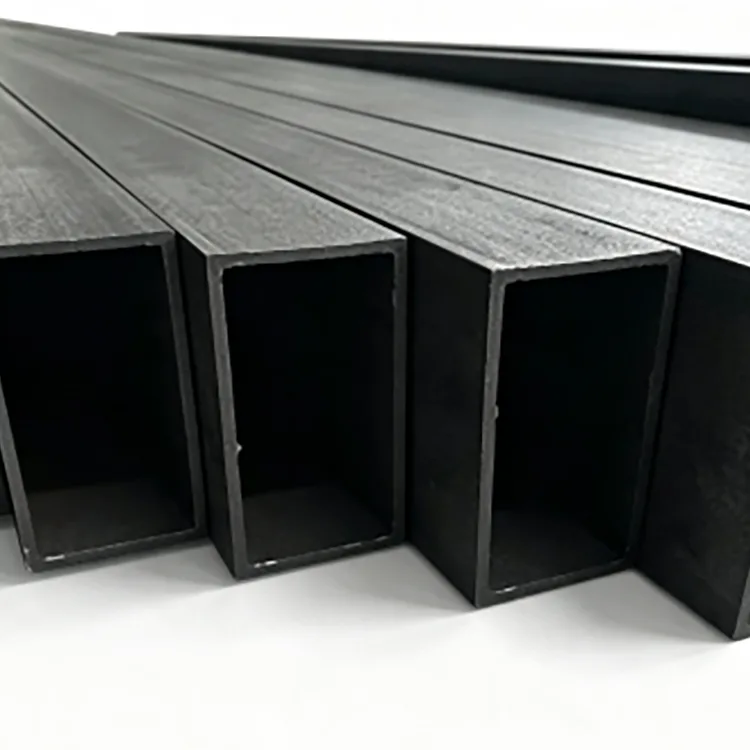

ब्लैक स्टील सतह और माध्यमिक फिनिशिंग

मानक उत्पाद की आपूर्ति काले, बिना लेपित स्टील के रूप में की जाती है।

यह कॉन्फ़िगरेशन अक्सर तब चुना जाता है जब ग्राहक निर्माण के बाद सतह का उपचार करने की योजना बनाता है। परियोजना के आधार पर, उपलब्ध परिष्करण प्रक्रियाओं में शामिल हो सकते हैं:

● चित्रकारी

● पाउडर कोटिंग

● बेकिंग ख़त्म

● गैल्वनाइजिंग

● अन्य निर्दिष्ट जंगरोधी उपचार

कोटिंग से पहले, सतह को ठीक से साफ किया जाना चाहिए और चयनित कोटिंग प्रणाली के अनुसार तैयार किया जाना चाहिए। नमी, बाहरी मौसम, नमक स्प्रे, या संक्षारक वातावरण के संपर्क में आने वाली परियोजनाओं के लिए, अनुपचारित काले स्टील का उपयोग करने के बजाय एक उपयुक्त संक्षारण-सुरक्षा प्रणाली निर्दिष्ट की जानी चाहिए।

कस्टम प्रोसेसिंग

ट्यूब की आपूर्ति केवल मानक 6 मीटर लंबाई के बजाय निर्माण आवश्यकताओं के अनुसार की जा सकती है।

उपलब्ध विकल्पों में शामिल हैं:

● 3-12 मीटर निश्चित लंबाई की कटिंग

● परिशुद्धता काटना

● चम्फरिंग

● डिबुरिंग

● बेवलिंग

● पूर्व-ड्रिलिंग

● रीकोटिंग या गैल्वनाइजिंग व्यवस्था

● अनुकूलित अनुभाग आयाम

● अनुकूलित दीवार की मोटाई

● चित्र के अनुसार विशेष प्रसंस्करण

कोटेशन के लिए, खरीदारों को आवश्यक अनुभाग आकार, दीवार की मोटाई, सामग्री ग्रेड, मात्रा, लंबाई, सतह के उपचार और किसी भी मशीनिंग चित्र प्रदान करना चाहिए।

खरीद और आपूर्ति की जानकारी

इंजीनियरिंग और फैब्रिकेशन ऑर्डर के लिए, खरीदने से पहले पुष्टि करने वाली सबसे महत्वपूर्ण विशिष्टताएं न केवल बाहरी आयाम हैं।

खरीदारों को निर्दिष्ट करना चाहिए:

1. अनुभाग का आकार: वर्गाकार या आयताकार आयाम।

2.दीवार की मोटाई: आवश्यक मोटाई और सहनशीलता।

3.स्टील ग्रेड: Q235B या Q355B।

4.लंबाई: मानक 6 मीटर या 3-12 मीटर तक निश्चित लंबाई।

5. कोने की आवश्यकता: 90° ज्यामिति और सहनशीलता की आवश्यकता है।

6. सतह: काला स्टील या माध्यमिक सतह उपचार।

7.मशीनिंग: काटना, ड्रिलिंग, बेवेलिंग, चैम्फरिंग, या डिबुरिंग।

8.निरीक्षण: मानक कारखाना निरीक्षण या अतिरिक्त तृतीय-पक्ष निरीक्षण।

दोहराई जाने वाली परियोजनाओं के लिए, समान सामग्री ग्रेड, अनुभाग आयाम, दीवार की मोटाई, प्रसंस्करण विधि और निरीक्षण आवश्यकताओं को रखने से बैचों के बीच स्थिरता बनाए रखने में मदद मिलती है।

रोंगहेंग से प्रिसिजन स्टील राइट-एंगल ट्यूब क्यों खरीदें?

रोंगहेंग इंटेलिजेंट मैन्युफैक्चरिंग (तियानजिन) आयात और निर्यात कंपनी लिमिटेड, टियांजिन गेफू स्टील द्वारा समर्थित एक अंतरराष्ट्रीय बिक्री मंच संचालित करती है, जो निर्यात आपूर्ति के साथ इस्पात विनिर्माण संसाधनों को एकीकृत करती है।

कंपनी चीन के प्रमुख इस्पात उत्पादन क्षेत्रों में से एक, तियानजिन के दाकिउज़ुआंग औद्योगिक क्षेत्र में स्थित है। इसकी उत्पाद श्रृंखला में स्टील पाइप, खोखले खंड, स्टील प्रोफाइल, गैल्वेनाइज्ड उत्पाद और फोटोवोल्टिक माउंटिंग उत्पाद शामिल हैं।

थोक परियोजनाओं के लिए, रोंगहेंग अनुकूलित आयाम, निश्चित लंबाई की आपूर्ति, माध्यमिक प्रसंस्करण, OEM/ODM आवश्यकताओं और परियोजना-आधारित निरीक्षण का समर्थन करता है। समूह का वार्षिक इस्पात उत्पादन और बिक्री की मात्रा 1.3 मिलियन टन से अधिक है, जो कंटेनर और थोक इंजीनियरिंग खरीद का समर्थन करती है।

बड़े ऑर्डर के लिए, उत्पादन शेड्यूलिंग और डिलीवरी को आम तौर पर विनिर्देश, मात्रा, प्रसंस्करण आवश्यकताओं और निरीक्षण स्थितियों के अनुसार व्यवस्थित किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1. प्रिसिजन स्टील राइट-एंगल ट्यूब और पारंपरिक वर्ग ट्यूब के बीच क्या अंतर है?

मुख्य अंतर कोने की ज्यामिति और आयामी-नियंत्रण आवश्यकताएं हैं। पारंपरिक वर्गाकार ट्यूबों में आम तौर पर गोल कोने होते हैं, जबकि यह उत्पाद उन अनुप्रयोगों के लिए अधिक परिभाषित 90° कोने प्रोफ़ाइल के साथ बनाया जाता है जहां संयुक्त संरेखण और उपस्थिति महत्वपूर्ण होती है।

Q2. क्या ट्यूब निर्बाध है?

नहीं, यह एक वेल्डेड खोखला खंड है जो उच्च आवृत्ति वेल्डिंग के बाद प्रगतिशील ठंड निर्माण द्वारा निर्मित होता है। इसलिए इसे सीमलेस ट्यूब के रूप में वर्णित नहीं किया जाना चाहिए।

Q3. क्या काली स्टील ट्यूब को पेंट या पाउडर लेपित किया जा सकता है?

हाँ। बिना परत वाली ब्लैक-स्टील सतह को पेंटिंग, पाउडर कोटिंग, बेकिंग फिनिश या अन्य निर्दिष्ट सतह उपचार के लिए तैयार किया जा सकता है। कोटिंग से पहले उचित सतह की सफाई और तैयारी की आवश्यकता होती है।

Q4. क्या भंडारण के दौरान काले स्टील में जंग लग जाएगा?

हाँ। नमी के संपर्क में आने पर अनुपचारित कार्बन स्टील ऑक्सीकरण कर सकता है। इनडोर शुष्क भंडारण की सिफारिश की जाती है, और सतह के उपचार से पहले ट्यूबों को बारिश, संघनन और लंबे समय तक आर्द्र स्थितियों से बचाया जाना चाहिए।

Q5. क्या मुझे Q235B या Q355B चुनना चाहिए?

Q235B कई पारंपरिक इनडोर फ़्रेमों, उपकरण संरचनाओं और सजावटी अनुप्रयोगों के लिए उपयुक्त है। Q355B पर तब विचार किया जाना चाहिए जब संरचनात्मक डिज़ाइन के लिए उच्च सामग्री शक्ति की आवश्यकता होती है या जब अनुप्रयोग में भारी लोडिंग शामिल होती है।

Q6. आप कितनी लंबाई की आपूर्ति कर सकते हैं?

मानक लंबाई 6 मीटर है। 3-12 मीटर तक अनुकूलित निश्चित लंबाई को ऑर्डर आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।

Q7. क्या आप डिलीवरी से पहले ट्यूब को काट सकते हैं, ड्रिल कर सकते हैं, चम्फर कर सकते हैं या मोड़ सकते हैं?

हाँ। सटीक कटिंग, ड्रिलिंग, चैम्फरिंग, डिबुरिंग और बेवलिंग को चित्र या प्रसंस्करण आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।

Q8. किसी उद्धरण के लिए कौन सी जानकारी आवश्यक है?

कृपया अनुभाग आयाम, दीवार की मोटाई, सामग्री ग्रेड, मात्रा, आवश्यक लंबाई, सतह उपचार और कोई अतिरिक्त मशीनिंग आवश्यकताएं प्रदान करें। गैर-मानक प्रसंस्करण के लिए चित्रों की अनुशंसा की जाती है।

Q9. क्या यह उत्पाद बाहरी अनुप्रयोगों के लिए उपयुक्त है?

संक्षारण संरक्षण के बिना लंबे समय तक बाहरी प्रदर्शन के लिए मानक काले स्टील संस्करण की अनुशंसा नहीं की जाती है। बाहरी, आर्द्र, तटीय या संक्षारक वातावरण के लिए गैल्वनाइज्ड या अन्यथा संरक्षित स्टील पर विचार किया जाना चाहिए।

Q10. क्या आप अनुकूलित आकार की आपूर्ति कर सकते हैं?

हाँ। बताई गई वर्गाकार और आयताकार ट्यूब श्रेणियों के अलावा, परियोजना की आवश्यकताओं के अनुसार अनुकूलित आयाम, दीवार की मोटाई, लंबाई, मशीनिंग और सतह के उपचार पर चर्चा की जा सकती है।
