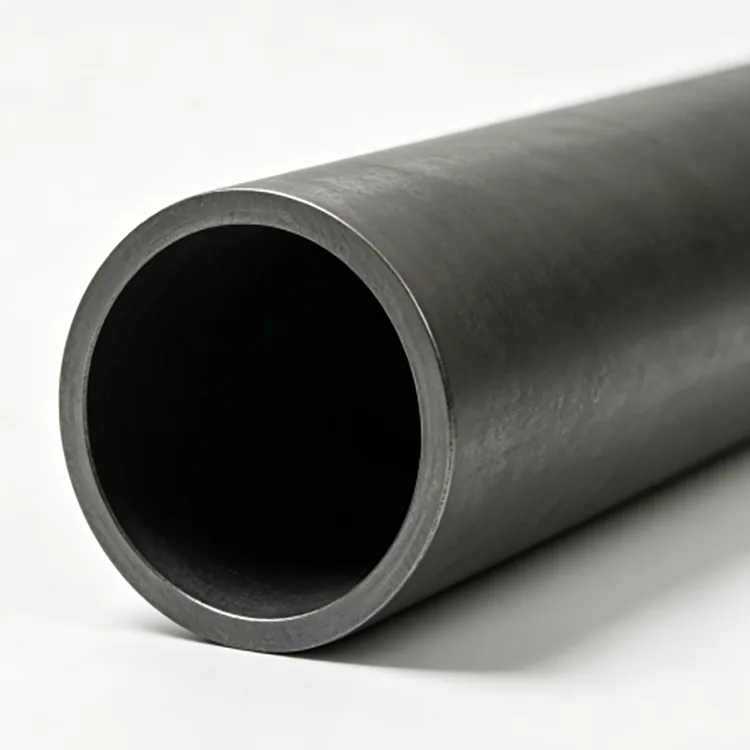

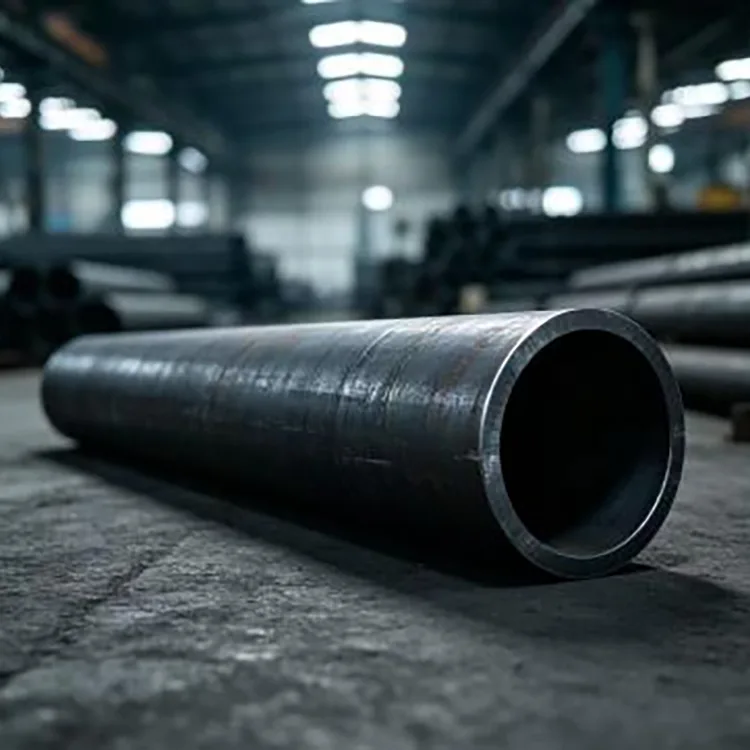

पाइपलाइन सिस्टम के लिए कार्बन स्टील सीमलेस पाइप

पाइपलाइन प्रणालियों के लिए कार्बन स्टील सीमलेस पाइप एक अनुदैर्ध्य वेल्डेड सीम के साथ स्टील पट्टी के बजाय ठोस स्टील बिलेट से निर्मित होते हैं। बिलेट को गर्म किया जाता है, खोखला खोल बनाने के लिए छेद किया जाता है और बाद में आवश्यक व्यास और दीवार की मोटाई प्राप्त करने के लिए रोल किया जाता है या ठंडा किया जाता है।

पाइपलाइन प्रणालियों के लिए, सीमलेस पाइप का उपयोग करने का मुख्य कारण केवल यह नहीं है कि इसमें "उच्च शक्ति" है। इसका निर्माण वेल्डेड पाइप में पाए जाने वाले अनुदैर्ध्य वेल्ड सीम को हटा देता है, जो कुछ उच्च दबाव, उच्च तापमान या महत्वपूर्ण-सेवा अनुप्रयोगों के लिए एक महत्वपूर्ण विचार हो सकता है।

तैयार पाइप को काली स्थिति में आपूर्ति की जा सकती है, अचार और निष्क्रिय किया जा सकता है, पॉलिश किया जा सकता है, जंग-निवारक तेल के साथ लेपित किया जा सकता है या अन्य सहमत सतह संरक्षण के साथ इलाज किया जा सकता है। अंतिम विनिर्देश माध्यम, तापमान, दबाव, कनेक्शन विधि और लागू पाइपलाइन मानक पर आधारित होना चाहिए।

डिज़ाइन रेंज

सामग्री

20# कार्बन स्टील का उपयोग आमतौर पर सामान्य द्रव परिवहन और पारंपरिक यांत्रिक अनुप्रयोगों के लिए किया जाता है।

Q235B सामान्य संरचनात्मक और समर्थन अनुप्रयोगों के लिए उपयुक्त है जहां डिज़ाइन के लिए इस ग्रेड की आवश्यकता होती है।

लागू पाइप विनिर्देश के अधीन, उच्च शक्ति की आवश्यकता वाले अनुप्रयोगों के लिए Q345B पर विचार किया जा सकता है।

उच्च तापमान सेवा में उपयोग किए जाने वाले सीमलेस कार्बन स्टील पाइप के लिए A106 Gr.B एक आम पसंद है। एएसटीएम ए106/ए106एम-26 उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप को कवर करता है और इसमें यांत्रिक परीक्षण, हाइड्रोस्टैटिक परीक्षण और नॉनडिस्ट्रक्टिव इलेक्ट्रिक परीक्षण की आवश्यकताएं शामिल हैं।

A53 Gr.B एक व्यापक पाइप विनिर्देश से संबंधित है जो सीमलेस और वेल्डेड ब्लैक और हॉट-डिप्ड गैल्वेनाइज्ड पाइप दोनों को कवर करता है, इसलिए खरीदार को स्पष्ट रूप से बताना चाहिए कि आवश्यक उत्पाद सीमलेस है। एएसटीएम ए53/ए53एम-24 एनपीएस 1/8 से एनपीएस 26 तक को कवर करता है और इसमें हाइड्रोस्टैटिक और अन्य निरीक्षण आवश्यकताएं शामिल हैं।

पहले मानक चुनें

अलग-अलग सेवाओं के लिए अलग-अलग मानक बनाए गए हैं।

चीन में सामान्य तरल परिवहन के लिए, जीबी/टी 8163-2018 तरल सेवा के लिए सीमलेस स्टील पाइप का वर्तमान मानक है।

उच्च तापमान सेवा के लिए, ASTM A106/A106M विशेष रूप से उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप के लिए अभिप्रेत है।

पेट्रोलियम क्रैकिंग और संबंधित पेट्रोकेमिकल फर्नेस, हीट-एक्सचेंजर और प्रेशर-पाइपिंग अनुप्रयोगों के लिए, जीबी 9948-2013 पेट्रोलियम क्रैकिंग के लिए सीमलेस स्टील ट्यूब को कवर करता है।

यही कारण है कि पाइपलाइन जांच में न केवल बाहरी व्यास और दीवार की मोटाई बल्कि सेवा माध्यम और ऑपरेटिंग तापमान का भी उल्लेख होना चाहिए।

दबाव और तापमान

आपूर्ति की गई उत्पाद श्रेणी में 0.6-32 एमपीए और -20 डिग्री सेल्सियस से 450 डिग्री सेल्सियस शामिल हैं, लेकिन इन्हें प्रत्येक पाइप के लिए एक सार्वभौमिक रेटिंग के रूप में नहीं माना जाना चाहिए।

स्वीकार्य दबाव बाहरी व्यास, दीवार की मोटाई, स्टील ग्रेड, डिज़ाइन तापमान, संक्षारण भत्ता, संयुक्त विन्यास और गवर्निंग डिज़ाइन कोड पर निर्भर करता है।

तापमान सामग्री के प्रदर्शन को भी प्रभावित करता है। सामान्य तापमान वाली जल सेवा के लिए उपयुक्त पाइप का उपयोग उच्च तापमान वाली भाप के लिए स्वचालित रूप से केवल इसलिए नहीं किया जा सकता क्योंकि दीवार की मोटाई समान है।

इसलिए उच्च तापमान प्रणालियों के लिए, सामग्री मानक और डिज़ाइन कोड की खरीद से पहले पुष्टि की जानी चाहिए।

निर्बाध पाइप क्यों?

अनुदैर्ध्य वेल्ड की अनुपस्थिति उन अनुप्रयोगों में उपयोगी होती है जहां पाइप की दीवार को परिधि के चारों ओर एक निरंतर शरीर प्रदान करना चाहिए।

कई सामान्य कम दबाव वाली प्रणालियों के लिए, वेल्डेड पाइप अधिक किफायती हो सकता है।

सीमलेस पाइप तब अधिक प्रासंगिक हो जाता है जब प्रोजेक्ट को दबाव, तापमान, सेवा की गंभीरता या लागू कोड के कारण सीमलेस विनिर्देश की आवश्यकता होती है।

खरीद के लिए यह अंतर महत्वपूर्ण है। पाइप की उपस्थिति के आधार पर एक धारणा के बजाय, जब इंजीनियरिंग डिजाइन इसकी मांग करता है तो खरीद विनिर्देश में "सीमलेस" एक आवश्यकता होनी चाहिए।

पाइपलाइन प्रवाह

द्रव परिवहन के लिए, दबाव में गिरावट आंतरिक व्यास, पाइप की लंबाई, प्रवाह दर, द्रव चिपचिपापन, फिटिंग और आंतरिक सतह की स्थिति से प्रभावित होती है।

एक बड़ा आंतरिक व्यास प्रवाह वेग और घर्षण हानि को कम कर सकता है, जबकि एक छोटा व्यास पंपिंग मांग को बढ़ा सकता है।

इस कारण से, पाइप का आकार आवश्यक प्रवाह और स्वीकार्य दबाव ड्रॉप पर आधारित होना चाहिए। फिर दबाव और यांत्रिक आवश्यकताओं के लिए दीवार की मोटाई की अलग से जाँच की जानी चाहिए।

दीवार की मोटाई

यह दबाव प्रतिरोध प्रदान करता है, जहां आवश्यक हो संक्षारण भत्ता की अनुमति देता है, यांत्रिक कठोरता में योगदान देता है और पाइपलाइन की बाहरी भार क्षमता को प्रभावित करता है।

आपूर्ति की गई सीमा 1-50 मिमी है, उपयुक्त परियोजना आदेशों के लिए SCH दबाव श्रृंखला उपलब्ध है।

मोटी दीवार स्वचालित रूप से बेहतर नहीं होती है। इससे सामग्री का वजन, लागत और कभी-कभी वेल्डिंग या झुकने की आवश्यकताएं बढ़ जाती हैं। सही मोटाई डिज़ाइन दबाव, तापमान, सामग्री ग्रेड और संक्षारण भत्ता से आनी चाहिए।

पाइपलाइन अनुप्रयोग

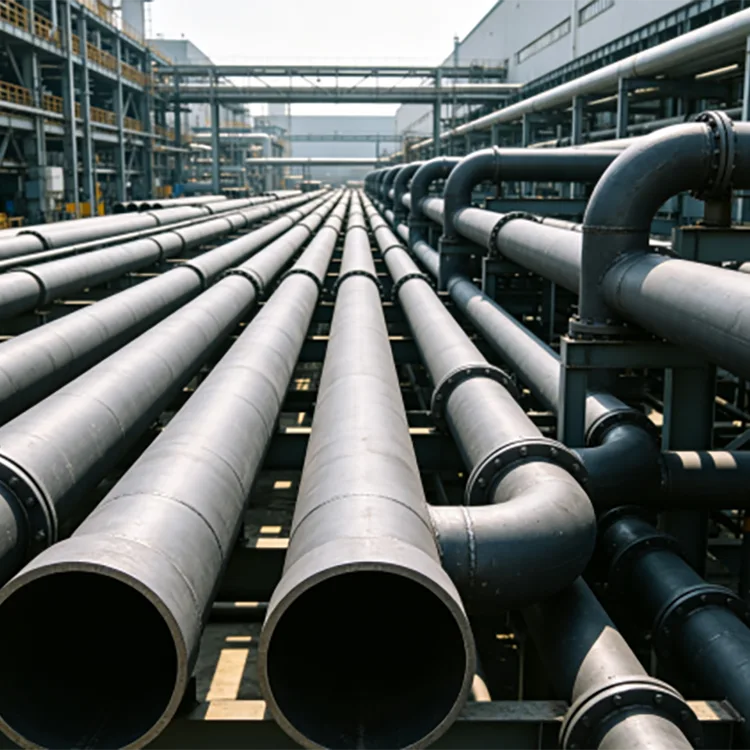

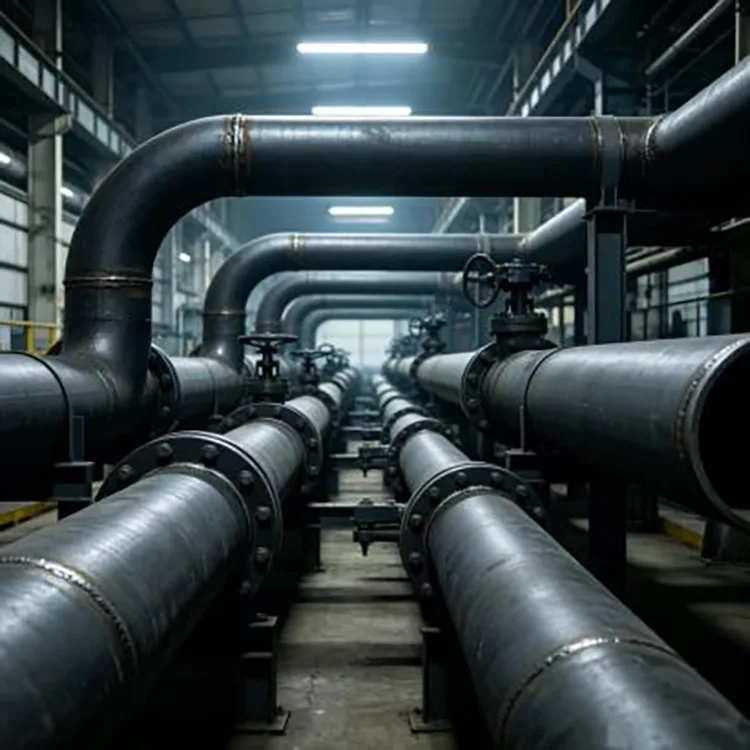

पाइपलाइन प्रणालियों के लिए कार्बन स्टील सीमलेस पाइप का उपयोग कई औद्योगिक प्रणालियों में किया जाता है।

बिजली संयंत्रों में, इसका उपयोग चयनित भाप, पानी और सहायक पाइपिंग प्रणालियों के लिए किया जा सकता है जहां सामग्री और तापमान रेटिंग उपयुक्त हैं।

रासायनिक संयंत्रों में, इसका उपयोग उचित सामग्री चयन के साथ प्रोसेस पाइपिंग, हीट-ट्रांसफर सिस्टम और उपकरण कनेक्शन के लिए किया जाता है।

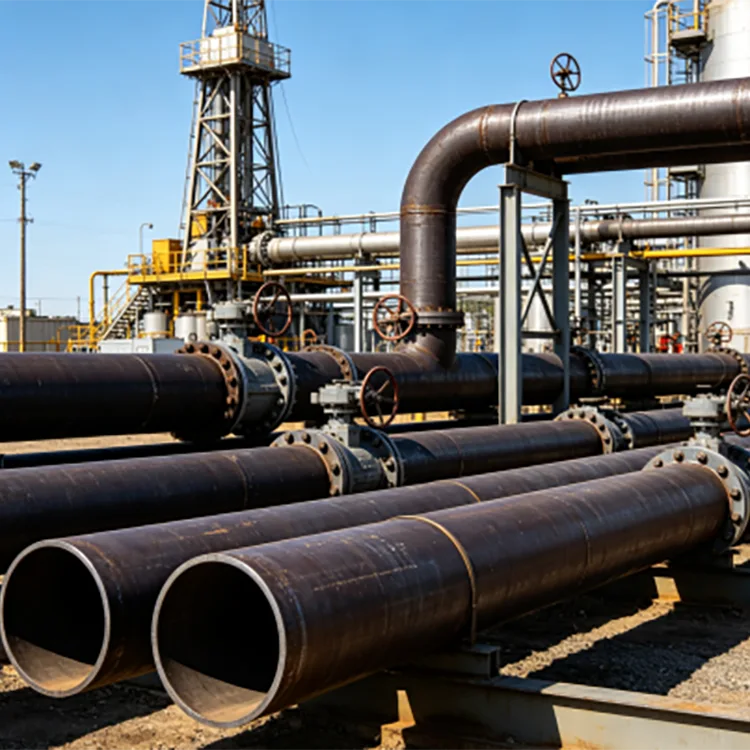

तेल और गैस सुविधाओं में, सीमलेस पाइप का उपयोग चयनित दबाव और प्रक्रिया लाइनों में किया जा सकता है जहां निर्दिष्ट ग्रेड और मानक इसकी अनुमति देते हैं।

यांत्रिक उपकरणों में, यह हाइड्रोलिक पाइपिंग, उपकरण पाइपिंग और दबाव-असर कनेक्शन के रूप में काम कर सकता है।

औद्योगिक उपयोगिताओं में, इसका उपयोग लागू सेवा आवश्यकताओं के अनुसार संपीड़ित हवा, पानी और अन्य प्रक्रिया मीडिया के लिए किया जाता है।

उच्च तापमान सेवा

उच्च तापमान वाली पाइपलाइनों के लिए, पाइप को तापमान की आवश्यकता से पीछे की ओर चुना जाना चाहिए।

यदि कोई लाइन उच्च तापमान वाली भाप या अन्य गर्म प्रक्रिया माध्यम ले जाती है, तो खरीदार को सामग्री ग्रेड, डिजाइन तापमान, दबाव, इन्सुलेशन व्यवस्था और विस्तार भत्ता की पुष्टि करनी चाहिए।

एएसटीएम ए106/ए106एम-26 विशेष रूप से उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप को कवर करता है और उचित रूप से निर्दिष्ट होने पर पाइप को झुकने, फ़्लैंगिंग और वेल्डिंग जैसे कार्यों के लिए उपयुक्त होना आवश्यक है।

एक सामान्य-उद्देश्यीय द्रव पाइप को उच्च-तापमान ग्रेड के लिए प्रतिस्थापित नहीं किया जाना चाहिए क्योंकि नाममात्र आकार समान है।

दबी हुई पाइपलाइनें

सीमलेस स्टील पाइप का उपयोग दबी हुई पाइपलाइन प्रणालियों में किया जा सकता है, लेकिन काली स्टील की सतह दीर्घकालिक भूमिगत संक्षारण सुरक्षा प्रदान नहीं करती है।

दफन सेवा के लिए, बाहरी सुरक्षा में परियोजना डिजाइन के अनुसार उपयुक्त जंग-रोधी कोटिंग्स, रैपिंग सिस्टम या कैथोडिक-सुरक्षा उपाय शामिल हो सकते हैं।

मिट्टी स्वयं संक्षारण का एक महत्वपूर्ण स्रोत हो सकती है। नमी की मात्रा, पीएच, लवण, जल निकासी और आवारा-वर्तमान स्थितियां सभी आवश्यक सुरक्षा को प्रभावित करती हैं।

यदि पाइपलाइन आंतरिक रूप से संक्षारक माध्यम ले जाती है, तो आंतरिक सामग्री संगतता पर भी विचार करने की आवश्यकता है।

सतही विकल्प

पाइप की आपूर्ति कई सतह स्थितियों में की जा सकती है।

काला: कई निर्माण और औद्योगिक पाइपिंग अनुप्रयोगों के लिए सामान्य अनुपचारित स्थिति।

अचार और निष्क्रिय: जब एक साफ सतह की आवश्यकता होती है तब उपयोगी होता है।

पॉलिश: उन अनुप्रयोगों के लिए चयनित जहां सतह फिनिश की एक विशिष्ट भूमिका होती है।

जंग-निवारक तेल: भंडारण और परिवहन सुरक्षा के लिए उपयोगी।

हॉट-डिप गैल्वनाइज्ड: उपयुक्त अनुप्रयोगों के लिए उपलब्ध है जहां बाहरी वायुमंडलीय संक्षारण संरक्षण की आवश्यकता होती है।

अंतिम सतह उपचार को सामान्य उन्नयन के रूप में लागू करने के बजाय मध्यम और सेवा वातावरण के अनुसार चुना जाना चाहिए।

अंत और निर्माण

पाइपलाइन स्थापना के लिए, पाइप के सिरों को कनेक्शन विधि के अनुसार तैयार किया जा सकता है।

सादे सिरे कुछ वेल्डेड कनेक्शनों के लिए उपयुक्त होते हैं।

बट वेल्डिंग के लिए बेवेल्ड सिरे तैयार किए जा सकते हैं।

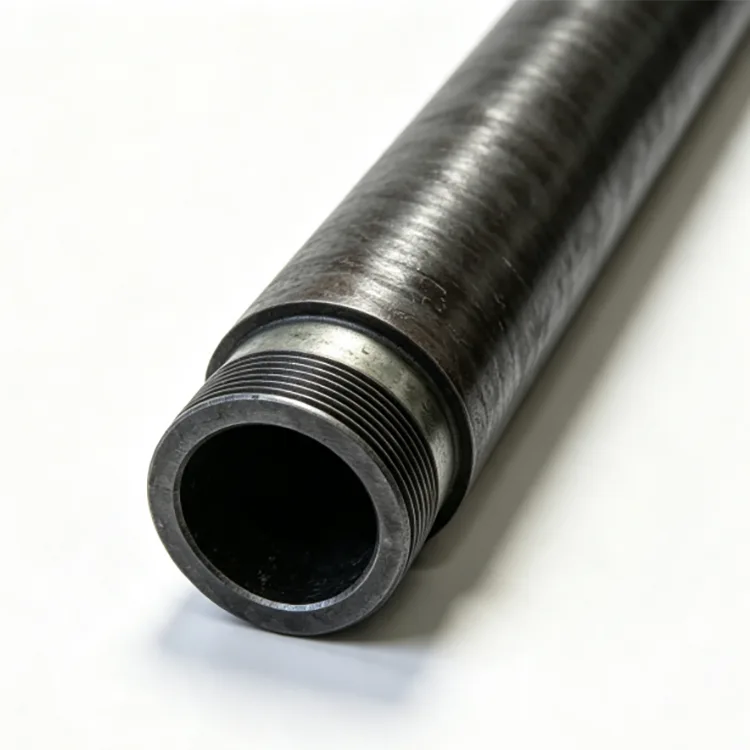

उपयुक्त छोटे-व्यास अनुप्रयोगों के लिए थ्रेडेड सिरों को व्यवस्थित किया जा सकता है।

जब पाइपलाइन ड्राइंग को पहले ही अंतिम रूप दे दिया गया हो, तो निश्चित-लंबाई काटने से फ़ील्ड निर्माण भी कम हो सकता है।

जहां पाइप को एक दबाव प्रणाली में वेल्ड किया जाएगा, अंतिम तैयारी परियोजना की वेल्डिंग प्रक्रिया और संयुक्त डिजाइन का पालन करना चाहिए।

निरीक्षण

एक दबाव पाइपलाइन के लिए, केवल उपस्थिति निरीक्षण ही पर्याप्त नहीं है।

निरीक्षण योजना में चयनित मानक के अनुसार सामग्री सत्यापन, आयामी माप, दृश्य निरीक्षण, हाइड्रोस्टैटिक परीक्षण और उचित गैर-विनाशकारी परीक्षा शामिल हो सकती है।

एएसटीएम ए106/ए106एम-26 में इसके दायरे में तन्यता, झुकना, चपटा होना, हाइड्रोस्टैटिक और गैर-विनाशकारी विद्युत परीक्षण आवश्यकताएं शामिल हैं।

एएसटीएम ए53/ए53एम-24 में उस विनिर्देश द्वारा कवर किए गए पाइप के लिए तनाव, मोड़, चपटा, हाइड्रोस्टैटिक और गैर-विनाशकारी विद्युत परीक्षण प्रावधान भी शामिल हैं।

किसी प्रोजेक्ट ऑर्डर के लिए, खरीदार को शिपमेंट के बाद उन्हें जोड़ने की कोशिश करने के बजाय उत्पादन से पहले आवश्यक परीक्षणों को परिभाषित करना चाहिए।

गुणवत्ता नियंत्रण

तैयार पाइप निरीक्षण के माध्यम से आने वाले स्टील से सामग्री की जाँच की जाती है।

रासायनिक संरचना और सामग्री की पहचान निर्दिष्ट ग्रेड के विरुद्ध सत्यापित की जाती है। तैयार उत्पाद के निरीक्षण के दौरान व्यास, दीवार की मोटाई, लंबाई और सीधापन की जाँच की जाती है।

महत्वपूर्ण आदेशों के लिए, अतिरिक्त निरीक्षण में चयनित मानक के अनुसार हाइड्रोस्टैटिक परीक्षण और गैर-विनाशकारी परीक्षा शामिल हो सकती है।

सामग्री प्रमाणपत्र वास्तविक उत्पादन बैच से मेल खाना चाहिए। यदि परियोजना को स्वतंत्र सत्यापन की आवश्यकता है, तो शिपमेंट से पहले तीसरे पक्ष के निरीक्षण की व्यवस्था की जा सकती है।

आवेदन द्वारा पाइप चयन

ये पाइपलाइन डिज़ाइन के विकल्प के बजाय खरीद निर्देश हैं।

विनिर्माण मार्ग

निर्बाध पाइप उत्पादन मार्ग एक ठोस बिलेट से शुरू होता है।

स्टील बिलेट → रीहीटिंग → रोटरी पियर्सिंग → हॉट रोलिंग / साइजिंग → हीट ट्रीटमेंट जहां आवश्यक हो → स्ट्रेटनिंग → कटिंग → इंस्पेक्शन → फिनिशिंग → पैकिंग

कुछ आकारों और विशिष्टताओं के लिए, कड़े आयामों और सतह की आवश्यकताओं को प्राप्त करने के लिए हॉट-वर्किंग चरण के बाद कोल्ड ड्राइंग या कोल्ड रोलिंग का उपयोग किया जा सकता है।

वास्तविक विनिर्माण मार्ग पाइप के आकार, ग्रेड और ऑर्डर किए गए मानक पर निर्भर करता है।

हमें क्यों चुनें?

तियानजिन दाकिउज़ुआंग स्टील आपूर्ति नेटवर्क परियोजना आदेशों के लिए सोर्सिंग, निरीक्षण, कटिंग, पाइप प्रसंस्करण और लॉजिस्टिक्स का समर्थन करता है।

उपलब्ध रेंज में 21-630 मिमी बाहरी व्यास और 1-50 मिमी दीवार की मोटाई, 6 मीटर और 12 मीटर मानक लंबाई और परियोजना आवश्यकताओं के लिए कस्टम लंबाई शामिल है।

सामग्री को इच्छित सेवा के आसपास व्यवस्थित किया जा सकता है, जिसमें 20#, क्यू235बी, क्यू345बी, ए106 ग्रेडबी और ए53 ग्रेडबी शामिल हैं, जहां चयनित मानक ग्रेड की अनुमति देता है।

पाइपलाइन परियोजनाओं के लिए, ऑर्डर में डिलीवरी से पहले कटिंग, बेवेलिंग, सतह की तैयारी और अन्य सहमत प्रसंस्करण शामिल हो सकते हैं।

सामग्री प्रमाणपत्र और निरीक्षण रिकॉर्ड खरीद आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं, जिन परियोजनाओं के लिए स्वतंत्र सत्यापन की आवश्यकता होती है, उनके लिए तृतीय-पक्ष निरीक्षण उपलब्ध है।

निर्यात आदेशों के लिए, पाइप बंडलिंग, नमी-सचेत सुरक्षा, कंटेनर लोडिंग और दस्तावेज़ीकरण को तियानजिन लॉजिस्टिक्स नेटवर्क के माध्यम से समन्वित किया जा सकता है।

खरीद संबंधी जानकारी

एक उपयोगी जांच में पाइपलाइन माध्यम, डिज़ाइन दबाव, डिज़ाइन तापमान, पाइप मानक, स्टील ग्रेड, बाहरी व्यास, दीवार की मोटाई, लंबाई और मात्रा शामिल होनी चाहिए।

उदाहरण के लिए:

जीबी/टी 8163/20# / निर्बाध / 114.3 × 8 मिमी / 6 मीटर / जल पाइपलाइन / 100 एमटी

उच्च तापमान सेवा के लिए:

एएसटीएम ए106 जीआर.बी / सीमलेस / 8 इंच / एससीएच40 / 12 मीटर / उच्च तापमान प्रक्रिया लाइन

यह जानकारी आपूर्तिकर्ता को केवल व्यास के आधार पर ऑर्डर का मिलान करने के बजाय सही उत्पाद की पहचान करने की अनुमति देती है।

अक्सर पूछे जाने वाले प्रश्न

Q1. वेल्डेड पाइप के स्थान पर सीमलेस पाइप का उपयोग क्यों करें?

सीमलेस पाइप में कोई अनुदैर्ध्य वेल्ड सीम नहीं होता है और इसे कई दबाव, तापमान और महत्वपूर्ण-सेवा अनुप्रयोगों के लिए निर्दिष्ट किया जाता है। यह आवश्यक है या नहीं यह प्रोजेक्ट कोड और परिचालन स्थितियों पर निर्भर करता है।

Q2. कौन सी सामग्रियाँ उपलब्ध हैं?

आपूर्ति की गई रेंज में 20#, Q235B, Q345B, A106 Gr.B और A53 Gr.B शामिल हैं, जो लागू उत्पाद मानक के अधीन है।

Q3. क्या पाइप का उपयोग उच्च तापमान वाली भाप के लिए किया जा सकता है?

हाँ, जब चयनित सामग्री और मानक डिज़ाइन तापमान और दबाव के लिए उपयुक्त हों। एएसटीएम ए106 विशेष रूप से उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप के लिए अभिप्रेत है।

Q4. अधिकतम कार्य दबाव कितना है?

आपूर्ति की गई उत्पाद संदर्भ सीमा 32 एमपीए तक पहुंचती है, लेकिन वास्तविक व्यास, दीवार की मोटाई, सामग्री, तापमान और डिजाइन कोड के लिए स्वीकार्य कामकाजी दबाव की गणना की जानी चाहिए।

Q5. पाइप किस तापमान सीमा को संभाल सकता है?

आपूर्ति की गई संदर्भ सीमा -20°C से 450°C है। यह सभी ग्रेड और आकारों के लिए सार्वभौमिक रेटिंग नहीं है; लागू सामग्री मानक और डिज़ाइन कोड वास्तविक स्वीकार्य सेवा तापमान निर्धारित करते हैं।

Q6. क्या पाइप को भूमिगत इस्तेमाल किया जा सकता है?

हाँ, लेकिन अनुपचारित कार्बन स्टील को आमतौर पर दफन सेवा के लिए उपयुक्त बाहरी संक्षारण संरक्षण प्राप्त होना चाहिए। संक्षारण डिज़ाइन में मृदा रसायन और नमी की स्थिति पर विचार किया जाना चाहिए।

Q7. क्या आप SCH40 या अन्य दबाव दीवार की मोटाई प्रदान कर सकते हैं?

हाँ। SCH40 जैसी दबाव-श्रृंखला दीवार की मोटाई की आपूर्ति की जा सकती है, जो चयनित पाइप आकार और मानक के अनुकूल हो।

Q8. क्या पाइप को काटा और बेवेल किया जा सकता है?

हाँ। पाइपलाइन चित्र और वेल्डिंग आवश्यकताओं के अनुसार निश्चित-लंबाई काटने और अंत बेवेलिंग की व्यवस्था की जा सकती है।

Q9. क्या A106 Gr.B के स्थान पर Q235B का उपयोग किया जा सकता है?

स्वचालित प्रतिस्थापन के रूप में नहीं. ग्रेड अलग-अलग विशिष्टताओं से संबंधित हैं और उनकी अलग-अलग आवश्यकताएं हैं। पाइप को पाइपलाइन डिज़ाइन द्वारा निर्दिष्ट मानक को पूरा करना चाहिए।

Q10. चीन में साधारण द्रव-परिवहन सीमलेस पाइप के लिए किस मानक का उपयोग किया जाता है?

जीबी/टी 8163-2018 तरल सेवा के लिए सीमलेस स्टील पाइप के लिए वर्तमान चीनी मानक है।

प्रश्न11. क्या A53 Gr.B एक सीमलेस पाइप ग्रेड है?

A53/A53M सीमलेस और वेल्डेड पाइप दोनों को कवर करता है। यदि सीमलेस पाइप की आवश्यकता है, तो खरीद आदेश में सीमलेस उत्पाद को स्पष्ट रूप से निर्दिष्ट किया जाना चाहिए।

प्रश्न12. कौन से निरीक्षण दस्तावेज़ उपलब्ध कराए जा सकते हैं?

सामग्री प्रमाणपत्र, आयामी निरीक्षण रिकॉर्ड और सहमत परीक्षण रिपोर्ट की आपूर्ति की जा सकती है। परियोजना विनिर्देश के अनुसार हाइड्रोस्टैटिक परीक्षण, गैर-विनाशकारी परीक्षण और तृतीय-पक्ष निरीक्षण की व्यवस्था की जा सकती है।
