सीमलेस कार्बन स्टील स्ट्रक्चरल ट्यूब

सीमलेस कार्बन स्टील स्ट्रक्चरल ट्यूब का उत्पादन स्टील बिलेट को एक अनुदैर्ध्य वेल्ड सीम के बिना, एक सीमलेस सेक्शन में छेद करके और रोल करके किया जाता है। हॉट रोल्ड ट्यूबों का उपयोग आमतौर पर बड़े व्यास और भारी दीवारों के लिए किया जाता है, जबकि ठंडी खींची गई ट्यूबों का चयन तब किया जाता है जब मशीनिंग के लिए करीब आयामी सहनशीलता और चिकनी सतह की आवश्यकता होती है।

यह उत्पाद लागू विनिर्देश के तहत संरचनात्मक और यांत्रिक अनुप्रयोगों के लिए है। पानी, तेल, गैस, भाप या अन्य दबावयुक्त तरल पदार्थ ले जाने वाली पाइपलाइनों के लिए, केवल संरचनात्मक ट्यूब का उपयोग करने के बजाय जीबी/टी 8163 जैसे द्रव-सेवा पाइप को निर्दिष्ट किया जाना चाहिए क्योंकि आयाम समान हैं।

विशेष विवरण

परियोजना की आवश्यकता के अनुसार एएसटीएम, ईएन और जेआईएस विनिर्देशों पर भी चर्चा की जा सकती है।

सामग्री विकल्प

20# सामान्य संरचनात्मक और यांत्रिक अनुप्रयोगों के लिए एक आम विकल्प है जहां अच्छी मशीनेबिलिटी और वेल्डेबिलिटी की आवश्यकता होती है।

45# में उच्च शक्ति और कठोरता है और इसका उपयोग मुख्य रूप से शाफ्ट, स्लीव्स, झाड़ियों और अन्य मशीनी यांत्रिक भागों के लिए किया जाता है।

Q355B (16Mn) भारी मशीनरी, इंजीनियरिंग संरचनाओं और सहायक घटकों जैसे उच्च संरचनात्मक ताकत की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।

आगे की प्रक्रिया के दौरान उच्च शक्ति और विशिष्ट प्रदर्शन की आवश्यकता वाले यांत्रिक भागों के लिए 27SiMn और 40Cr का चयन किया जाता है।

सामग्री का चयन केवल उच्चतम शक्ति ग्रेड चुनने के बजाय भार, मशीनिंग प्रक्रिया, कार्य वातावरण और अंतिम घटक आवश्यकताओं के अनुसार किया जाना चाहिए।

हॉट रोल्ड बनाम कोल्ड ड्रॉन

हॉट रोल्ड सीमलेस ट्यूब आम तौर पर बड़े व्यास, भारी दीवारों और सामान्य संरचनात्मक कार्यों के लिए व्यावहारिक विकल्प है। यह उपयुक्त है जहां मानक आयामी सहनशीलता स्वीकार्य है और सामग्री लागत एक महत्वपूर्ण विचार है।

आयामी सटीकता और सतह की स्थिति में सुधार के लिए ठंड से खींची गई सीमलेस ट्यूब एक अतिरिक्त ठंडी ड्राइंग प्रक्रिया से गुजरती है। यह छोटे-व्यास वाले ट्यूबों, सटीक घटकों, टर्निंग, बोरिंग और अन्य मशीनिंग कार्यों के लिए अधिक उपयुक्त है।

एक संरचनात्मक फ्रेम के लिए, जब मानक हॉट रोल्ड ट्यूब पहले से ही डिजाइन की आवश्यकता को पूरा करती है, तो सटीक ठंड से खींची गई सामग्री के लिए भुगतान करने में आमतौर पर कोई लाभ नहीं होता है।

इसका उपयोग कहां किया जाता है

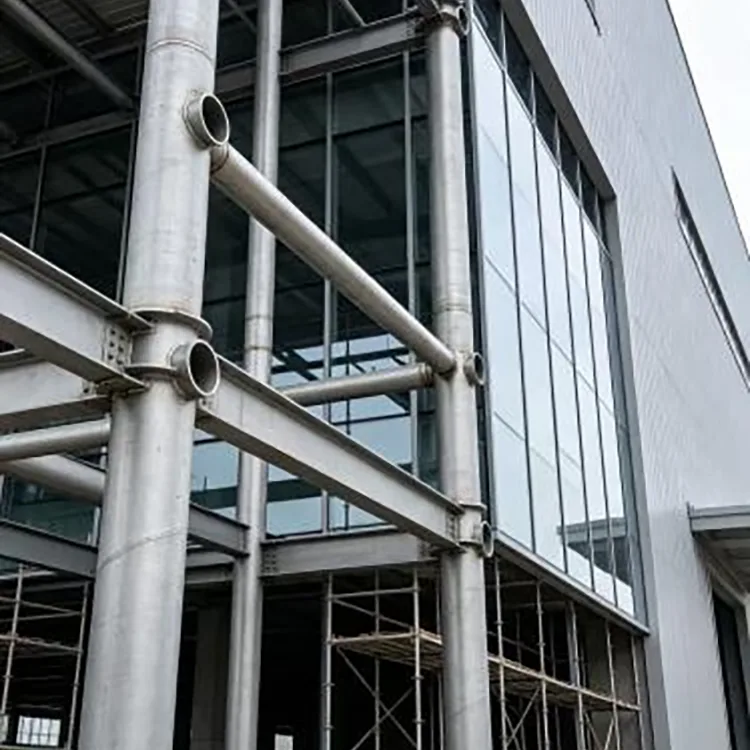

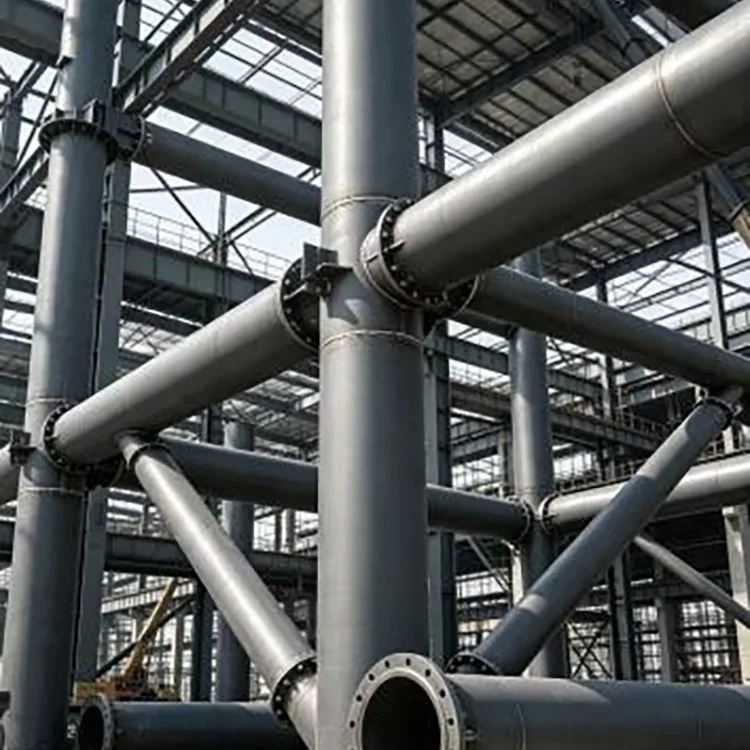

इस्पात संरचनाएँ

औद्योगिक भवन, समर्थन स्तंभ, ट्रस, पुल समर्थन, नींव संरचनाएं, उपकरण प्लेटफार्म और अन्य भार वहन करने वाले स्टीलवर्क।

मशीनरी विनिर्माण

मशीन फ्रेम, हाइड्रोलिक सिलेंडर ब्लैंक, शाफ्ट स्लीव्स, झाड़ियाँ, खनन उपकरण घटक और इंजीनियरिंग मशीनरी पार्ट्स।

भारी उपकरण

उठाने के उपकरण, कृषि मशीनरी, भारी वाहन संरचनाएं और निर्मित समर्थन घटक।

औद्योगिक और नगरपालिका परियोजनाएँ

उपकरण समर्थन, फोटोवोल्टिक संरचनाएं, नगरपालिका स्टीलवर्क, परिवहन उपकरण घटक, आस्तीन और अन्य निर्मित संरचनाएं।

चयन मार्गदर्शिका

सामान्य संरचनात्मक कार्य के लिए, डिज़ाइन लोड और लागू मानक पूरे होने पर 20# हॉट रोल्ड सीमलेस कार्बन स्टील स्ट्रक्चरल ट्यूब अक्सर पर्याप्त होती है।

आस्तीन और सटीक भागों जैसे मशीनीकृत घटकों के लिए, 20# या 45# कोल्ड ड्रॉन ट्यूब बेहतर आयामी नियंत्रण और सतह की गुणवत्ता प्रदान कर सकती है।

जहां उच्च संरचनात्मक मजबूती की आवश्यकता है, Q355B पर विचार किया जा सकता है। उच्च शक्ति वाले यांत्रिक घटकों के लिए, भाग के डिज़ाइन और ताप-उपचार आवश्यकताओं के आधार पर 27SiMn या 40Cr अधिक उपयुक्त हो सकता है।

बाहरी अनुप्रयोगों के लिए, अतिरिक्त संक्षारण सुरक्षा प्रदान करने के लिए बेस ट्यूब को पेंटिंग या हॉट-डिप गैल्वनाइजिंग के साथ आपूर्ति की जा सकती है।

महत्वपूर्ण अनुप्रयोग भेद

जीबी/टी 8162 एक संरचनात्मक ट्यूब मानक है। इसे केवल दबाव या द्रव सेवा के लिए निर्दिष्ट पाइप के कम लागत वाले विकल्प के रूप में नहीं चुना जाना चाहिए।

पानी, तेल, गैस और अन्य द्रव परिवहन के लिए, लागू द्रव-सेवा मानक की डिजाइन आवश्यकताओं से पुष्टि की जानी चाहिए। जीबी/टी 8163-2018 तरल सेवा के लिए सीमलेस स्टील पाइप के लिए चीनी मानक है।

यही सिद्धांत बॉयलर, उच्च तापमान और अन्य विशेष-सेवा अनुप्रयोगों पर लागू होता है: पाइप मानक को उपकरण और परियोजना विनिर्देश का पालन करना चाहिए।

प्रसंस्करण और वितरण

हम निश्चित लंबाई में ट्यूबों की आपूर्ति कर सकते हैं या शिपमेंट से पहले उन्हें आवश्यक आयामों में काट सकते हैं। उपलब्ध प्रसंस्करण में एंड फेसिंग, चैम्फरिंग, बेवेलिंग, थ्रेडिंग, ड्रिलिंग, पेंटिंग, जंग हटाना और हॉट-डिप गैल्वनाइजिंग शामिल हैं।

निर्यात ऑर्डर के लिए, ट्यूबों को स्टील पट्टियों के साथ बंडल किया जा सकता है और सिरों पर प्रभाव और संदूषण से बचाया जा सकता है। पैकिंग को कंटेनर लोडिंग, समुद्री परिवहन और गंतव्य आवश्यकताओं के लिए समायोजित किया जा सकता है।

गुणवत्ता नियंत्रण

निरीक्षण में रासायनिक संरचना, यांत्रिक गुण, आयामी जांच, सतह निरीक्षण और चयनित मानक या खरीद विनिर्देश के लिए आवश्यक अन्य परीक्षण शामिल हो सकते हैं।

आवश्यकता पड़ने पर परियोजना आदेशों, निरीक्षण दस्तावेजों और एसजीएस, बीवी या टीयूवी जैसे तीसरे पक्ष के निरीक्षण की व्यवस्था की जा सकती है।

खरीद संबंधी जानकारी

कोटेशन के लिए, आवश्यक मानक, सामग्री ग्रेड, बाहरी व्यास, दीवार की मोटाई, लंबाई, मात्रा और प्रसंस्करण आवश्यकताएं प्रदान करें।

अनुकूलित ऑर्डर के लिए, चित्र या आयामी सहनशीलता तब उपयोगी होती है जब ट्यूब को एक तैयार घटक में मशीनीकृत किया जाएगा। मिश्रित आकार के ऑर्डर, परीक्षण मात्रा और बड़े इंजीनियरिंग ऑर्डर पर भी चर्चा की जा सकती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: जीबी/टी 8162 सीमलेस कार्बन स्टील स्ट्रक्चरल ट्यूब का उपयोग किस लिए किया जाता है?

जीबी/टी 8162 संरचनात्मक उद्देश्यों के लिए सीमलेस स्टील ट्यूबों को कवर करता है। विशिष्ट अनुप्रयोगों में स्टील संरचनाएं, उपकरण फ्रेम, मशीनरी घटक और अन्य सामान्य इंजीनियरिंग उपयोग शामिल हैं जहां डिज़ाइन को समर्पित द्रव-सेवा या बॉयलर-ट्यूब विनिर्देश की आवश्यकता नहीं होती है।

Q2: क्या मुझे हॉट रोल्ड या कोल्ड ड्रॉन सीमलेस ट्यूब चुननी चाहिए?

बड़े व्यास, भारी दीवारों और सामान्य संरचनात्मक अनुप्रयोगों के लिए हॉट रोल्ड चुनें जहां मानक सहनशीलता स्वीकार्य है। जब सख्त आयाम, चिकनी सतह या बेहतर मशीनिंग प्रदर्शन की आवश्यकता हो तो कोल्ड ड्रॉन चुनें।

Q3: मैं 20#, 45# और Q355B के बीच कैसे चयन करूं?

20# का उपयोग आमतौर पर सामान्य संरचनात्मक और यांत्रिक कार्यों के लिए किया जाता है। 45# शाफ्ट और स्लीव्स जैसे उच्च शक्ति वाले मशीनी भागों के लिए अधिक उपयुक्त है। Q355B पर आमतौर पर तब विचार किया जाता है जब उच्च संरचनात्मक ताकत की आवश्यकता होती है। अंतिम विकल्प को घटक डिजाइन और लागू सामग्री विनिर्देश का पालन करना चाहिए।

Q4: क्या संरचनात्मक सीमलेस ट्यूब का उपयोग पानी या गैस पाइपलाइनों के लिए किया जा सकता है?

सिर्फ इसलिए नहीं कि आकार उपयुक्त है. एप्लिकेशन को लागू द्रव-सेवा मानक और डिज़ाइन आवश्यकताओं को पूरा करना होगा। तरल-सेवा अनुप्रयोगों के लिए, जहां निर्दिष्ट हो, जीबी/टी 8163 पर विचार किया जाना चाहिए।

Q5: क्या आप शिपमेंट से पहले कटिंग और गैल्वनाइजिंग प्रदान कर सकते हैं?

हाँ। ऑर्डर की आवश्यकताओं के अनुसार फिक्स्ड-लेंथ कटिंग, बेवेलिंग, चैम्फरिंग, थ्रेडिंग, ड्रिलिंग, पेंटिंग और हॉट-डिप गैल्वनाइजिंग की व्यवस्था की जा सकती है।
