उच्च तापमान सीमलेस कार्बन स्टील पाइप

उच्च तापमान वाली पाइपिंग का चयन केवल पाइप के आकार के आधार पर नहीं किया जा सकता है। कार्य तापमान, दबाव, सेवा माध्यम, परिचालन समय और सामग्री ग्रेड सभी पाइप से आवश्यक प्रदर्शन को प्रभावित करते हैं। यह उच्च तापमान सीमलेस कार्बन स्टील पाइप उच्च तापमान और उच्च दबाव अनुप्रयोगों के लिए है जहां साधारण कार्बन स्टील पाइपिंग पर्याप्त दीर्घकालिक स्थिरता प्रदान नहीं कर सकती है।

पाइप का निर्माण सीमलेस स्टील पाइप उत्पादन तकनीक का उपयोग करके किया जाता है, जो पाइप को अनुदैर्ध्य वेल्ड सीम के बिना एक सतत संरचना देता है। नियंत्रित हीटिंग, छेदन, रोलिंग, आकार देना, ठंडा करना और सीधा करना एक घनी और समान पाइप दीवार को बनाए रखने में मदद करता है। तैयार पाइप उच्च तापमान वाली भाप, गर्म पानी और प्रक्रिया तरल पदार्थों के लिए उपयुक्त है, जिसमें विभिन्न स्थापना आवश्यकताओं के लिए प्रसंस्करण विकल्प उपलब्ध हैं।

उच्च तापमान की स्थिति में प्रदर्शन

गर्मी के लंबे समय तक संपर्क में रहने से कार्बन स्टील पाइपिंग की आयामी स्थिरता कम हो सकती है या सामग्री और परिचालन की स्थिति ठीक से मेल नहीं खाने पर विरूपण विकसित हो सकता है। इस कारण से, पाइप को सामान्य प्रयोजन सीमलेस पाइप के रूप में व्यवहार करने के बजाय विशिष्ट तापमान और दबाव सीमाओं के आसपास डिज़ाइन किया गया है।

उच्च तापमान रेंगने का प्रतिरोध

425°C पर निरंतर सेवा के तहत, पाइप को स्थिर आयाम बनाए रखने और प्लास्टिक विरूपण और व्यास विस्तार का विरोध करने के लिए डिज़ाइन किया गया है। यह उन पाइपलाइनों के लिए विशेष रूप से महत्वपूर्ण है जो लंबे समय तक परिचालन अवधि के लिए ऊंचे तापमान पर रहते हैं।

थर्मल थकान का प्रतिरोध

औद्योगिक पाइपिंग में स्थिर तापमान के बजाय बार-बार हीटिंग और कूलिंग का अनुभव हो सकता है। पाइप को थर्मल साइक्लिंग का सामना करने और बार-बार तापमान परिवर्तन से जुड़े टूटने के जोखिम को कम करने के लिए डिज़ाइन किया गया है।

उच्च तापमान और दबाव प्रदर्शन

425°C के स्थिर तापमान पर रेटेड उच्च तापमान दबाव 10 एमपीए है। एक वास्तविक परियोजना के लिए, दबाव क्षमता को अभी भी पाइप के आकार, दीवार की मोटाई, सामग्री ग्रेड, डिजाइन तापमान और लागू इंजीनियरिंग कोड के अनुसार जांचा जाना चाहिए।

समान सामग्री संरचना

नियंत्रित कार्बन स्टील कच्चे माल और निर्बाध विनिर्माण का उपयोग लगातार सामग्री निरंतरता के साथ एक घनी पाइप दीवार प्रदान करने में मदद करता है। यह उन अनुप्रयोगों के लिए महत्वपूर्ण है जहां निरंतर तापमान और दबाव के तहत स्थानीय दोष एक समस्या बन सकते हैं।

मुख्य तकनीकी विशिष्टताएँ

सामग्री और मानक चयन

सही सामग्री वास्तविक ऑपरेटिंग तापमान और सेवा शर्तों पर निर्भर करती है। विभिन्न ग्रेडों को केवल इसलिए प्रतिस्थापित नहीं किया जाना चाहिए क्योंकि उनके नाममात्र पाइप आयाम समान हैं।

350°C तक

मध्यम और निम्न दबाव वाली भाप, ताप-स्थानांतरण तेल और गर्म-पानी पाइपलाइनों के लिए, जीबी 3087 के अनुसार 20जी सीमलेस स्टील पाइप आपूर्ति की गई चयन योजना में पसंदीदा विकल्प है।

एएसटीएम ए106 जीआर.बी को एक विकल्प के रूप में इस्तेमाल किया जा सकता है।

जीबी/टी 8163 20# पर सावधानी से विचार किया जाना चाहिए और यह उच्च तापमान सेवा की मांग के बजाय कम दबाव, गैर-महत्वपूर्ण शाखा लाइनों के लिए है।

350-425°C

लंबे समय तक निरंतर उच्च तापमान वाली भाप सेवा के लिए, प्रोजेक्ट डिज़ाइन के अनुसार जीबी 3087 या एएसटीएम ए106 जीआर.बी के अनुसार 20जी का उपयोग करें।

इस तापमान सीमा के लिए, सामग्री दस्तावेज़ीकरण में परियोजना द्वारा निर्दिष्ट आवश्यक उच्च तापमान यांत्रिक गुण और गैर-विनाशकारी परीक्षण रिकॉर्ड शामिल होने चाहिए।

क्रय लागत को कम करने के लिए साधारण जीबी/टी 8163 20# को निर्दिष्ट उच्च तापमान वाले पाइप से प्रतिस्थापित नहीं किया जाना चाहिए।

425-450°C

इस तापमान सीमा पर, कार्बन स्टील पाइप को केवल अल्पकालिक या रुक-रुक कर सेवा के लिए माना जाना चाहिए।

क्रीप मूल्यांकन की आवश्यकता है, और जहां कार्बन स्टील का अस्थायी रूप से उपयोग किया जाता है, वहां निरीक्षण अंतराल को छोटा किया जाना चाहिए। औपचारिक इंजीनियरिंग डिज़ाइन के लिए, क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात को प्राथमिकता दी जाती है।

450°C से ऊपर

कार्बन स्टील सीमलेस पाइप का उपयोग 450°C से ऊपर लंबे समय तक संचालन के लिए नहीं किया जाना चाहिए।

आपूर्ति किए गए चयन मार्गदर्शन में गर्मी प्रतिरोधी मिश्र धातु इस्पात की सिफारिश की जाती है जैसे:

● 15CrMoG - 510°C तक

● 12Cr1MoVG - 570°C तक

अंतिम सामग्री चयन को वास्तविक इंजीनियरिंग डिजाइन, परिचालन स्थितियों और लागू मानकों का पालन करना चाहिए।

इसका उपयोग कहां किया जाता है

इस पाइप का उपयोग मुख्य रूप से उन प्रणालियों में किया जाता है जहां तापमान और दबाव लंबे समय तक बना रहता है।

विशिष्ट अनुप्रयोगों में शामिल हैं:

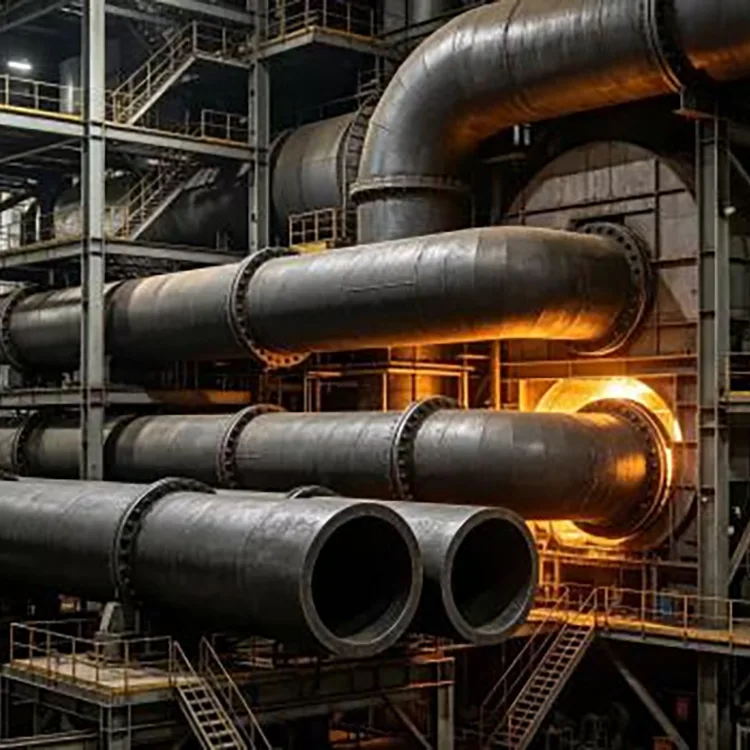

विद्युत उत्पादन

बिजली संयंत्र बॉयलरों और अन्य थर्मल पावर उपकरणों के आसपास सहायक पाइपिंग के लिए उपयोग किया जाता है जहां नियंत्रित परिचालन स्थितियों के तहत गर्म पानी या भाप का परिवहन किया जाता है।

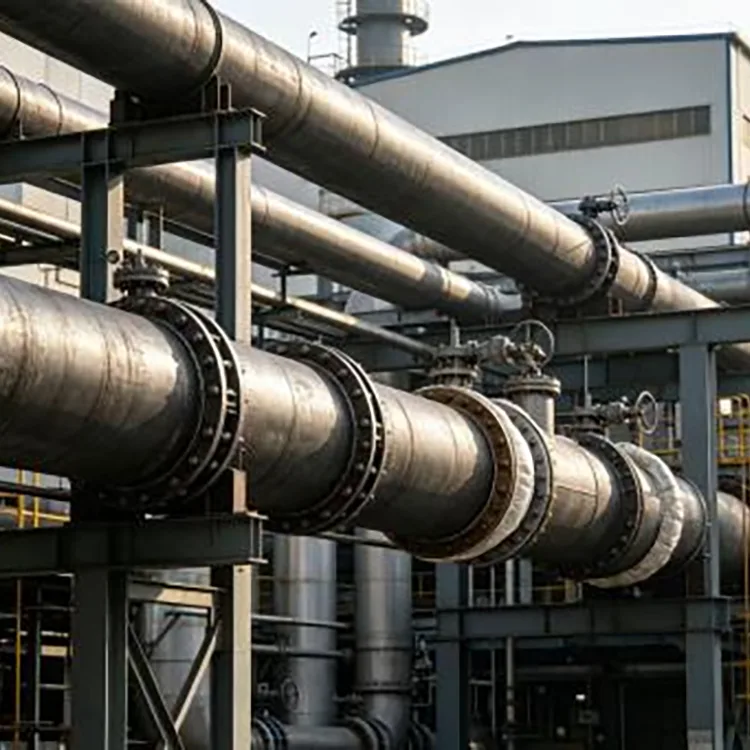

औद्योगिक भाप पाइपलाइनें

प्रक्रिया भाप लाइनों और सहायक पाइपलाइनों सहित औद्योगिक संयंत्रों में उच्च तापमान वाले भाप संचरण के लिए उपयुक्त।

रासायनिक प्रक्रिया पाइपिंग

उच्च तापमान प्रक्रिया तरल पदार्थों के लिए उपयोग किया जाता है जहां चयनित कार्बन स्टील ग्रेड ऑपरेटिंग तापमान, दबाव और माध्यम के साथ संगत है।

अपशिष्ट ताप पुनर्प्राप्ति

अपशिष्ट ताप पुनर्प्राप्ति प्रणालियों में लागू किया जाता है जहां प्रक्रिया उपकरणों के बीच गर्म तरल पदार्थ या भाप को स्थानांतरित करने की आवश्यकता होती है।

हीट एक्सचेंज उपकरण

उच्च तापमान वाले हीट एक्सचेंजर्स और संबंधित थर्मल उपकरणों से जुड़े पाइपिंग के लिए उपयोग किया जाता है।

अनुप्रयोग जहां इसका उपयोग नहीं किया जाना चाहिए

सही चयन का अर्थ यह जानना भी है कि पाइप का उपयोग कब नहीं किया जाना चाहिए।

यह उत्पाद इनके लिए अनुशंसित नहीं है:

● अत्यधिक संक्षारक अम्ल या क्षारीय मीडिया

● 450°C से ऊपर दीर्घकालिक सेवा

● निम्न-तापमान/उच्च-दबाव की स्थितियों के लिए समर्पित निम्न-तापमान पाइप ग्रेड की आवश्यकता होती है

विशेष मीडिया या अत्यधिक तापमान के लिए, अनुपयुक्त अनुप्रयोग में कार्बन स्टील समाधान को मजबूर करने के बजाय सामग्री का पुनर्मूल्यांकन किया जाना चाहिए।

विनिर्माण प्रक्रिया

उच्च तापमान वाले पाइप के लिए, विनिर्माण नियंत्रण अंतिम आयामी और यांत्रिक प्रदर्शन से निकटता से संबंधित है। रोंगहेंग की आपूर्ति प्रणाली निर्बाध स्टील पाइप उत्पादन और प्रसंस्करण को कवर करती है, जिसमें तैयार उत्पाद निरीक्षण के माध्यम से आने वाली सामग्री की गुणवत्ता जांच की जाती है।

सामान्य विनिर्माण मार्ग में शामिल हैं:

कच्चे माल का निरीक्षण → हीटिंग → छेदना → रोलिंग → आकार देना → ठंडा करना → सीधा करना → काटना → सतह निरीक्षण → आवश्यकता पड़ने पर गैर-विनाशकारी परीक्षण → अंतिम निरीक्षण → पैकिंग और शिपमेंट

कच्चे माल का निरीक्षण

उत्पादन से पहले, आने वाली स्टील सामग्री को आवश्यक ग्रेड और क्रय विनिर्देश के अनुसार जांचा जाता है। ऑर्डर आवश्यकताओं के अनुसार सामग्री दस्तावेज़ीकरण, रासायनिक संरचना और यांत्रिक गुणों की समीक्षा की जाती है।

20जी और एएसटीएम ए106 ग्रेडबी जैसे निर्दिष्ट ग्रेड के लिए, सामग्री को लागू मानक और परियोजना दस्तावेज के अनुरूप होना चाहिए।

गरम करना और छेदना

तैयार स्टील बिलेट को आवश्यक प्रसंस्करण तापमान तक गर्म किया जाता है और प्रारंभिक खोखला खंड बनाने के लिए उसमें छेद किया जाता है। ताप नियंत्रण महत्वपूर्ण है क्योंकि अत्यधिक या अपर्याप्त ताप बाद के निर्माण और अंतिम पाइप संरचना को प्रभावित कर सकता है।

रोलिंग और साइजिंग

आवश्यक बाहरी व्यास और दीवार की मोटाई प्राप्त करने के लिए खोखला खोल रोलिंग और आकार देने के चरणों से गुजरता है।

इस स्तर पर आयामी नियंत्रण इस पर केंद्रित है:

● बाहरी व्यास

● दीवार की मोटाई

● दीवार की एकरूपता

● पाइप की लंबाई

● सीधापन

ठंडा करना और सीधा करना

बनाने के बाद, पाइप के आयामों को स्थिर करने के लिए नियंत्रित शीतलन और सीधाकरण का उपयोग किया जाता है। अंतिम प्रसंस्करण के लिए पाइप आगे बढ़ने से पहले सीधेपन की जाँच की जाती है।

काटना और अंतिम तैयारी

पाइप को आवश्यक लंबाई में आपूर्ति की जा सकती है। निश्चित लंबाई की कटिंग, पाइप-एंड चैम्फरिंग और आंतरिक-दीवार पॉलिशिंग की व्यवस्था पुष्टि किए गए ऑर्डर विनिर्देश के अनुसार की जा सकती है।

फ़ैक्टरी गुणवत्ता नियंत्रण

उच्च-तापमान पाइपिंग अक्सर उन प्रणालियों में स्थापित की जाती है जहां एक असफल अनुभाग को बदलने का मतलब उपकरण को बंद करना है। इस कारण से, गुणवत्ता नियंत्रण में उपस्थिति और आयामी निरीक्षण से अधिक शामिल होना चाहिए।

रोंगहेंग की निरीक्षण प्रक्रिया में शामिल हो सकते हैं:

सामग्री सत्यापन

खरीद विनिर्देश के अनुसार स्टील ग्रेड, सामग्री दस्तावेज और आवश्यक रासायनिक और यांत्रिक गुणों की जांच की जाती है।

आयामी निरीक्षण

यह पुष्टि करने के लिए कि तैयार पाइप सहमत आवश्यकताओं को पूरा करता है, बाहरी व्यास, दीवार की मोटाई, लंबाई और सीधापन की जांच की जाती है।

भूतल निरीक्षण

दृश्यमान दोषों, अत्यधिक ऑक्सीकरण और अन्य स्थितियों के लिए पाइप की सतह की जाँच की जाती है जो बाद के उपयोग या प्रसंस्करण को प्रभावित कर सकती हैं।

गैर विनाशकारी परीक्षण

जहां आदेश या इंजीनियरिंग परियोजना के लिए आवश्यक हो, आंतरिक असंतुलन की पहचान करने के लिए गैर-विनाशकारी परीक्षण की व्यवस्था की जा सकती है जिसे दृश्य निरीक्षण के माध्यम से पुष्टि नहीं की जा सकती है।

अंतिम बैच निरीक्षण

पैकिंग से पहले तैयार पाइपों की विशिष्टता और उत्पादन बैच द्वारा जांच की जाती है। शिपमेंट से पहले मात्रा, आयाम, चिह्न और आवश्यक निरीक्षण दस्तावेजों की पुष्टि की जाती है।

प्रोजेक्ट ऑर्डर के लिए बैच संगति

इंजीनियरिंग परियोजनाओं के लिए, पहली शिपमेंट में सही विनिर्देश प्राप्त करना पर्याप्त नहीं है। यदि परियोजना को कई बैचों की आवश्यकता है, तो शिपमेंट के बीच अंतर स्थापना और साइट स्वीकृति के दौरान समस्याएं पैदा कर सकता है।

रोंगहेंग पुष्टि की गई ऑर्डर आवश्यकताओं के अनुसार उत्पादन और निरीक्षण का आयोजन करता है। दोबारा खरीद के लिए, मूल सामग्री ग्रेड, आयाम, प्रसंस्करण आवश्यकताओं और निरीक्षण शर्तों का उपयोग बाद के बैचों के लिए संदर्भ के रूप में किया जा सकता है।

यह दृष्टिकोण उन परियोजनाओं के लिए विशेष रूप से उपयोगी है जिनमें एक ही पाइप विनिर्देश की एकाधिक डिलीवरी की आवश्यकता होती है।

प्रसंस्करण और कस्टम आपूर्ति

विभिन्न स्थापना स्थलों के लिए अलग-अलग पाइप लंबाई और अंतिम स्थितियों की आवश्यकता होती है। रोंगहेंग पुष्टि किए गए चित्रों या विशिष्टताओं के आधार पर आगे की प्रक्रिया की व्यवस्था कर सकता है।

उपलब्ध प्रसंस्करण में शामिल हैं:

● निश्चित लंबाई की कटिंग

● पाइप-एंड चैम्फरिंग

● आंतरिक-दीवार पॉलिशिंग

● अन्य सहमत प्रसंस्करण आवश्यकताएँ

थोक इंजीनियरिंग ऑर्डर के लिए, खरीदारों को कोटेशन से पहले आवश्यक पाइप ग्रेड, आकार, दीवार की मोटाई, लंबाई, काम करने का तापमान, काम का दबाव, सेवा माध्यम और निरीक्षण आवश्यकताएं प्रदान करनी चाहिए।

यह पाइप विनिर्देश को केवल व्यास और दीवार की मोटाई के अनुसार उद्धृत करने के बजाय वास्तविक अनुप्रयोग से मिलान करने की अनुमति देता है।

ऑर्डर देने से पहले खरीदारों को क्या पुष्टि करनी चाहिए

उच्च तापमान वाली सेवा के लिए, खरीदने से पहले निम्नलिखित जानकारी की पुष्टि की जानी चाहिए:

आपूर्ति एवं डिलिवरी

रोंगहेंग इंटेलिजेंट मैन्युफैक्चरिंग (तियानजिन) आयात और निर्यात कंपनी लिमिटेड, तियानजिन गेफू स्टील के अंतरराष्ट्रीय बिक्री मंच के रूप में काम करती है और एक प्रमुख इस्पात उत्पादन और वितरण क्षेत्र, दकिउज़ुआंग, तियानजिन में इस्पात विनिर्माण संसाधनों के साथ काम करती है।

आपूर्ति श्रृंखला में सीमलेस स्टील पाइप, वेल्डेड स्टील पाइप, गैल्वेनाइज्ड पाइप, स्टील प्रोफाइल और फोटोवोल्टिक माउंटिंग उत्पाद शामिल हैं। यह कंपनी को मानक स्टील पाइप खरीद और निर्दिष्ट सामग्री, आयाम, प्रसंस्करण और निरीक्षण आवश्यकताओं से जुड़े प्रोजेक्ट ऑर्डर दोनों को संभालने की अनुमति देता है।

थोक ऑर्डर के लिए, पाइप विनिर्देश, मात्रा, प्रसंस्करण आवश्यकताओं और वितरण योजना के अनुसार उत्पादन शेड्यूल की पुष्टि की जाती है। इसका उद्देश्य आपूर्ति किए गए पाइप को उत्पादन से शिपमेंट के माध्यम से अनुमोदित खरीद विनिर्देश के अनुरूप रखना है।

अक्सर पूछे जाने वाले प्रश्न

Q1: साधारण सीमलेस कार्बन स्टील पाइप और उच्च तापमान सीमलेस कार्बन स्टील पाइप के बीच क्या अंतर है?

मुख्य अंतर केवल यह नहीं है कि पाइप सीमलेस है या नहीं। लंबे समय तक उच्च तापमान सेवा के लिए सामग्री ग्रेड, विनिर्माण मानक, यांत्रिक गुण, ऑपरेटिंग तापमान और दबाव पर एक साथ विचार करने की आवश्यकता होती है। एक सामान्य प्रयोजन सीमलेस पाइप को स्वचालित रूप से निरंतर उच्च तापमान सेवा के लिए उपयुक्त नहीं माना जाना चाहिए।

Q2: क्या इस पाइप का उपयोग 400°C भाप के लिए किया जा सकता है?

हां, जीबी 3087 या एएसटीएम ए106 जीआर.बी के अनुसार 20जी को आपूर्ति की गई चयन योजना में 350-425 डिग्री सेल्सियस निरंतर उच्च तापमान रेंज के लिए माना जा सकता है। अंतिम चयन में डिज़ाइन दबाव, दीवार की मोटाई, संचालन अवधि और लागू इंजीनियरिंग आवश्यकताओं पर भी विचार किया जाना चाहिए।

Q3: क्या पाइप 425°C पर 10 MPa का सामना कर सकता है?

निर्दिष्ट उच्च तापमान रेटेड दबाव 425 डिग्री सेल्सियस स्थिर तापमान पर 10 एमपीए है। वास्तविक परियोजना डिज़ाइन को पाइप आयाम, सामग्री ग्रेड, डिज़ाइन कोड और परिचालन स्थितियों के विरुद्ध दबाव की आवश्यकता को सत्यापित करना चाहिए।

Q4: क्या आप निश्चित लंबाई वाले उच्च तापमान वाले सीमलेस पाइप की आपूर्ति कर सकते हैं?

हाँ। पुष्टि किए गए ऑर्डर के अनुसार निश्चित लंबाई की कटिंग उपलब्ध है। आवश्यकता पड़ने पर पाइप-एंड चैम्फरिंग और आंतरिक-दीवार पॉलिशिंग की भी व्यवस्था की जा सकती है।

Q5: क्या आप गैर-विनाशकारी परीक्षण और निरीक्षण दस्तावेज़ प्रदान कर सकते हैं?

हाँ। आदेश और परियोजना आवश्यकताओं के अनुसार गैर-विनाशकारी परीक्षण और निरीक्षण दस्तावेज़ीकरण की व्यवस्था की जा सकती है। खरीदारों को उत्पादन से पहले आवश्यक निरीक्षण स्तर निर्दिष्ट करना चाहिए।

Q6: कोटेशन के लिए मुझे कौन सी जानकारी प्रदान करनी चाहिए?

सबसे उपयोगी जानकारी सामग्री ग्रेड, लागू मानक, बाहरी व्यास, दीवार की मोटाई, पाइप की लंबाई, काम करने का तापमान, काम का दबाव, सेवा माध्यम, मात्रा और निरीक्षण आवश्यकताएं हैं। अतिरिक्त प्रसंस्करण की आवश्यकता होने पर चित्र या परियोजना विनिर्देश भी प्रदान किए जा सकते हैं।

Q7: क्या यह पाइप 450°C से ऊपर के तापमान के लिए उपयुक्त है?

नहीं, इस चयन योजना में कार्बन स्टील पाइप के लिए 450 डिग्री सेल्सियस से ऊपर दीर्घकालिक संचालन अनुशंसित सीमा से बाहर है। उच्च तापमान सेवा के लिए गर्मी प्रतिरोधी मिश्र धातु इस्पात जैसे 15CrMoG या 12Cr1MoVG का मूल्यांकन किया जाना चाहिए।

Q8: उच्च तापमान वाली पाइपिंग कैसे स्थापित की जानी चाहिए?

पाइपिंग प्रणाली को थर्मल विस्तार के लिए पर्याप्त भत्ते की आवश्यकता होती है। उच्च तापमान वाले फ्लैंज और उपयुक्त सीलिंग सामग्री का चयन किया जाना चाहिए, और स्थापना के दौरान ठंडे पाइपों को संरेखण में मजबूर नहीं किया जाना चाहिए। उचित स्थापना ऑपरेशन के दौरान थर्मल तनाव, विरूपण और रिसाव को नियंत्रित करने में मदद करती है।

Q9: पाइप को निरंतर सेवा में कितने समय तक उपयोग किया जा सकता है?

आपूर्ति किए गए उत्पाद विनिर्देश में विफलता के बिना निरंतर संचालन के तहत 8+ वर्षों का दावा किया गया सेवा जीवन बताया गया है। वास्तविक सेवा जीवन ऑपरेटिंग तापमान, दबाव, माध्यम, संक्षारण की स्थिति, थर्मल साइक्लिंग, स्थापना और रखरखाव पर निर्भर करता है, इसलिए अपेक्षित सेवा जीवन निर्धारित करने से पहले परियोजना की स्थितियों का मूल्यांकन किया जाना चाहिए।

परियोजना आपूर्ति के लिए रोंगहेंग को क्यों चुनें?

इस प्रकार के पाइप के लिए, क्रय निर्णय आमतौर पर प्रति टन कीमत से अधिक पर आधारित होते हैं। सामग्री ग्रेड, तापमान रेटिंग, दीवार की मोटाई, निरीक्षण आवश्यकताएं, प्रसंस्करण और बैच स्थिरता सभी प्रभावित करते हैं कि पाइप को स्वीकार किया जा सकता है और सही ढंग से स्थापित किया जा सकता है या नहीं।

रोंगहेंग तियानजिन में स्टील विनिर्माण संसाधनों को अंतरराष्ट्रीय परियोजना आपूर्ति अनुभव के साथ जोड़ता है, मानक विशिष्टताओं के साथ-साथ निश्चित लंबाई की कटिंग, चैम्फरिंग, पॉलिशिंग और अन्य पुष्टि की गई प्रसंस्करण आवश्यकताओं का समर्थन करता है।

उच्च तापमान वाली पाइपलाइन परियोजना के लिए, खरीदार पहले ऑपरेटिंग तापमान, दबाव, माध्यम और आवश्यक मानक प्रदान कर सकते हैं। इसके बाद रोंगहेंग उपलब्ध पाइप विनिर्देशों का क्रय आवश्यकताओं से मिलान कर सकता है और उत्पादन से पहले उचित सामग्री, निरीक्षण और वितरण शर्तों की पुष्टि कर सकता है।
