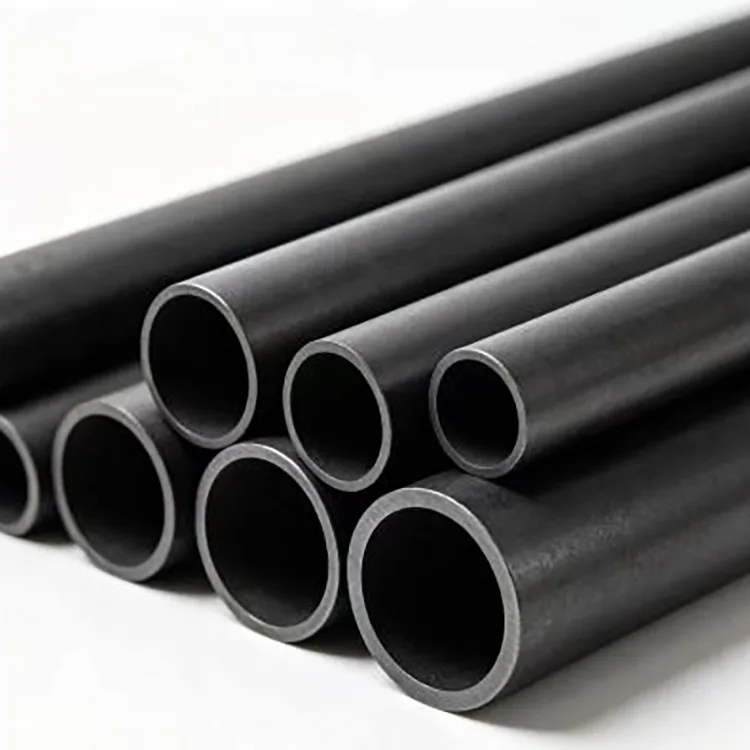

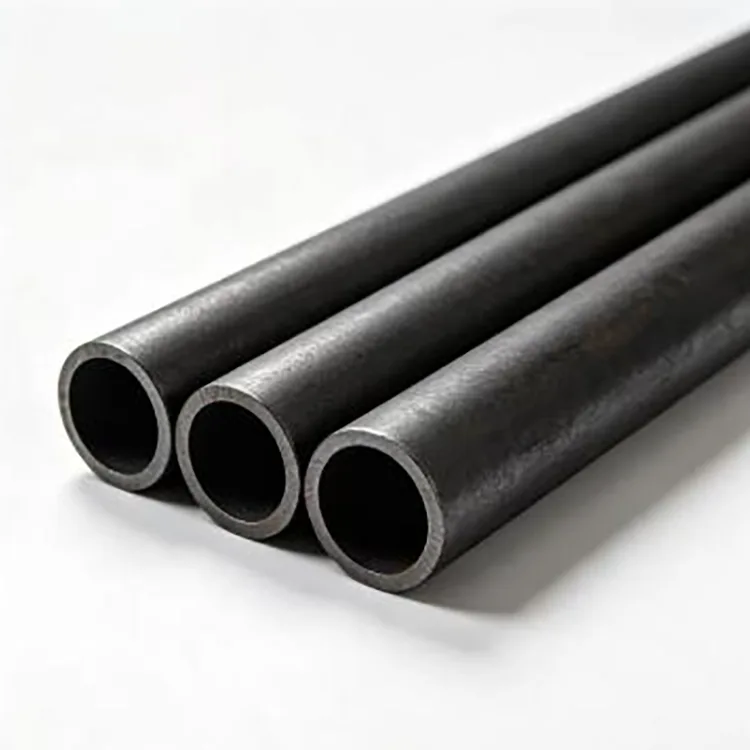

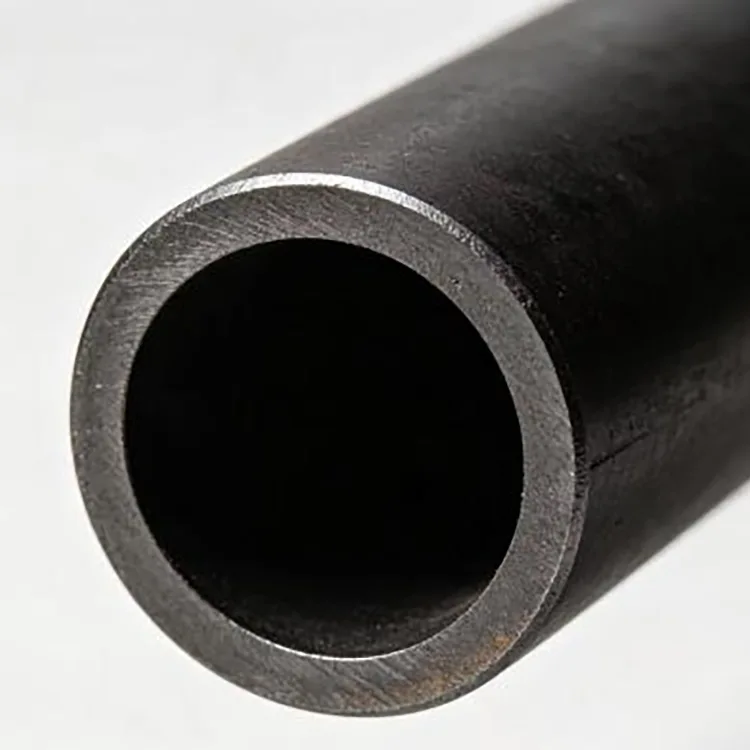

निर्बाध कार्बन स्टील पाइप

निर्बाध कार्बन स्टील पाइप अनुदैर्ध्य वेल्ड सीम के बिना बनता है। हॉट रोल्ड पाइप का चयन आम तौर पर बड़े व्यास, भारी दीवारों और सामान्य इंजीनियरिंग उपयोग के लिए किया जाता है, जबकि कोल्ड ड्रॉ पाइप का उपयोग किया जाता है जहां सख्त आयामी सहनशीलता और चिकनी सतह की आवश्यकता होती है।

आवेदन और खरीद विनिर्देश के अनुसार पाइप को चीनी जीबी/टी मानकों या एएसटीएम, ईएन और जेआईएस आवश्यकताओं के अनुसार आपूर्ति की जा सकती है।

मानक और सामग्री

जीबी/टी 8162-2018 संरचनात्मक सीमलेस स्टील ट्यूबों के लिए वर्तमान चीनी मानक बना हुआ है, जबकि जीबी/टी 8163-2018 तरल सेवा के लिए सीमलेस स्टील पाइपों के लिए वर्तमान मानक है।

एएसटीएम ए53/ए53एम-24 सीमलेस और वेल्डेड स्टील पाइप दोनों को कवर करता है, जबकि एएसटीएम ए106/ए106एम-26 विशेष रूप से उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप को कवर करता है।

सामान्य सामग्रियों में 20#, 45#, Q355B (16Mn), 27SiMn और 40Cr शामिल हैं। सामग्री का चयन ताकत, मशीनेबिलिटी, तापमान, सेवा माध्यम और निर्माण आवश्यकताओं पर आधारित होना चाहिए।

आकार सीमा

विशेष आयाम, भारी दीवार वाले पाइप और परियोजना-विशिष्ट सहनशीलता का उत्पादन चित्र या तकनीकी विशिष्टताओं के अनुसार किया जा सकता है।

हॉट रोल्ड या कोल्ड ड्राइ?

बड़े-व्यास और भारी-दीवार आवश्यकताओं के लिए, हॉट रोल्ड सीमलेस पाइप आमतौर पर अधिक व्यावहारिक विकल्प होता है। इसका व्यापक रूप से संरचनात्मक सदस्यों, इंजीनियरिंग उपकरण और सामान्य औद्योगिक अनुप्रयोगों में उपयोग किया जाता है जहां अत्यधिक सख्त आयामी सहनशीलता की आवश्यकता नहीं होती है।

ठंडे खींचे गए सीमलेस पाइप छोटे आकार, सख्त सहनशीलता और मशीनिंग अनुप्रयोगों के लिए बेहतर अनुकूल हैं। इसकी चिकनी सतह और अधिक नियंत्रित आयाम आस्तीन, झाड़ियों और यांत्रिक घटकों जैसे भागों के लिए मशीनिंग कार्य को कम कर सकते हैं।

ये दोनों प्रक्रियाएं एक ही उत्पाद के अलग-अलग ग्रेड नहीं हैं। चयन आवश्यक आकार, सहनशीलता, सतह की स्थिति और डाउनस्ट्रीम प्रसंस्करण पर आधारित होना चाहिए।

सही मानक चुनना

संरचनात्मक सदस्यों, यांत्रिक संरचनाओं और सामान्य निर्माण के लिए, जीबी/टी 8162 सीमलेस पाइप उपयुक्त प्रारंभिक बिंदु है।

पानी, तेल, गैस और अन्य तरल-सेवा अनुप्रयोगों के लिए, पाइप को जीबी/टी 8163 जैसे तरल-सेवा विनिर्देश के लिए ऑर्डर किया जाना चाहिए। सेवा माध्यम, डिजाइन दबाव, तापमान और आवश्यक परीक्षणों को खरीद आदेश में स्पष्ट रूप से बताया जाना चाहिए।

एएसटीएम आवश्यकताओं के तहत उच्च तापमान सेवा के लिए, ए106/ए106एम विशेष रूप से ऊंचे तापमान पर उपयोग किए जाने वाले सीमलेस कार्बन स्टील पाइप के लिए है।

सामग्री चयन

20# कार्बन स्टील सामान्य इंजीनियरिंग और मैकेनिकल अनुप्रयोगों के लिए एक आम पसंद है। इसमें अच्छी मशीनेबिलिटी और वेल्डेबिलिटी है और यह कई पारंपरिक उपयोगों के लिए उपयुक्त है।

45# कार्बन स्टील में उच्च शक्ति और कठोरता होती है और इसे मुख्य रूप से शाफ्ट, स्लीव्स और मशीनीकृत यांत्रिक भागों के लिए चुना जाता है। इस ग्रेड को चुनने से पहले वेल्डिंग आवश्यकताओं पर विचार किया जाना चाहिए।

Q355B का उपयोग आमतौर पर वहां किया जाता है जहां भारी संरचनाओं, मशीनरी और बाहरी इंजीनियरिंग अनुप्रयोगों सहित उच्च संरचनात्मक ताकत की आवश्यकता होती है।

27SiMn और 40Cr उच्च शक्ति वाले मिश्र धातु ग्रेड हैं जिनका उपयोग हाइड्रोलिक घटकों और अन्य यांत्रिक भागों के लिए किया जाता है जो उच्च शक्ति या पहनने की आवश्यकताओं के अधीन हैं।

इसका उपयोग कहां किया जाता है

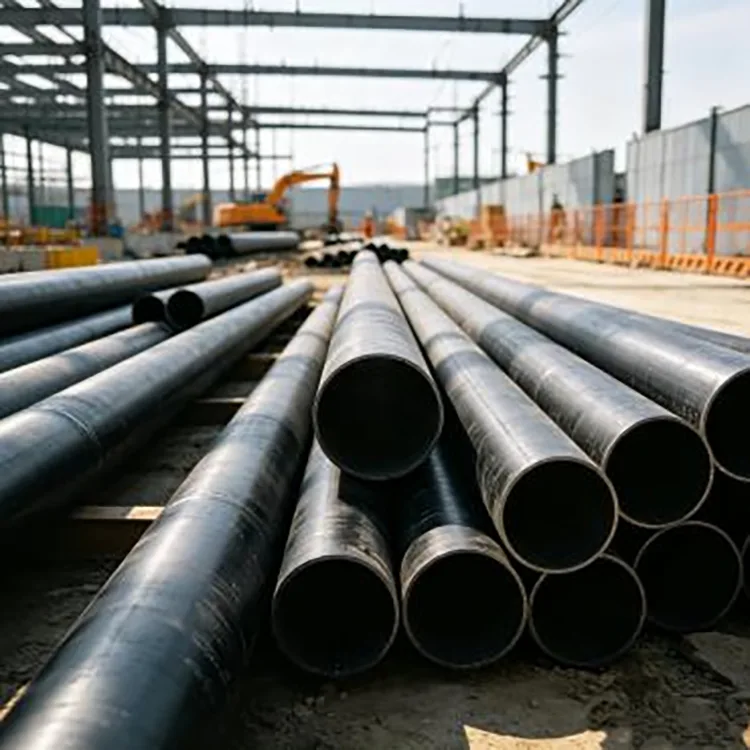

संरचनागत वास्तुविद्या

औद्योगिक संयंत्र संरचनाएं, समर्थन फ्रेम, पुल सदस्य, उपकरण समर्थन और अन्य लोड-असर स्टीलवर्क।

मशीनरी विनिर्माण

मशीन फ्रेम, शाफ्ट स्लीव्स, हाइड्रोलिक सिलेंडर ब्लैंक, झाड़ियाँ, खनन उपकरण के हिस्से और इंजीनियरिंग मशीनरी घटक।

भारी उपकरण और परिवहन

वाहन के फ्रेम, उठाने के उपकरण, कृषि मशीनरी और अन्य निर्मित घटकों के लिए सीमलेस स्टील सेक्शन की आवश्यकता होती है।

द्रव सेवा

पानी, तेल, गैस, भाप और औद्योगिक तरल पाइपलाइन, जब पाइप को लागू तरल-सेवा विनिर्देश के लिए ऑर्डर किया जाता है।

औद्योगिक और नगरपालिका परियोजनाएँ

फोटोवोल्टिक समर्थन संरचनाएं, नगरपालिका स्टीलवर्क, उपकरण पाइपिंग, आस्तीन और अन्य निर्मित स्टील घटक।

दीवार की मोटाई और पाइप का चयन

सीमलेस पाइप का चयन करने के लिए केवल बाहरी व्यास ही पर्याप्त नहीं है। दीवार की मोटाई दबाव प्रतिरोध, विरूपण प्रतिरोध और समग्र खंड शक्ति को प्रभावित करती है, लेकिन आवश्यक मोटाई की गणना वास्तविक डिजाइन स्थितियों से की जानी चाहिए।

द्रव सेवा के लिए, गणना में डिज़ाइन दबाव, तापमान, आंतरिक व्यास, सामग्री गुण, संक्षारण भत्ता और लागू पाइपिंग डिज़ाइन कोड पर विचार करना चाहिए। संरचनात्मक उपयोग के लिए, भार, अवधि, समर्थन की स्थिति और बकलिंग पर भी विचार करने की आवश्यकता है।

यही कारण है कि भारी पाइप स्वचालित रूप से सही विकल्प नहीं है। विनिर्देश वास्तविक सेवा शर्तों से मेल खाना चाहिए।

प्रसंस्करण और सतह विकल्प

हम परियोजना आवश्यकताओं के अनुसार कटिंग, एंड फेसिंग, बेवेलिंग, जंग हटाना, पेंटिंग, हॉट-डिप गैल्वनाइजिंग और अन्य प्रसंस्करण प्रदान करते हैं।

मशीनीकृत भागों के लिए, जहां सख्त आयामी नियंत्रण की आवश्यकता होती है, वहां ठंडे खींचे गए पाइप की आपूर्ति की जा सकती है। बाहरी संरचनात्मक उपयोग के लिए, सतह के उपचार को आवश्यक संक्षारण संरक्षण प्रणाली के अनुसार अलग से निर्दिष्ट किया जा सकता है।

निर्यात ऑर्डरों को लंबी दूरी के समुद्री परिवहन के लिए बंडल किया जा सकता है, लपेटा जा सकता है और नमी और जंग से बचाया जा सकता है।

निरीक्षण

चयनित मानक और खरीद आवश्यकताओं के अनुसार निरीक्षण की व्यवस्था की जा सकती है। उत्पाद और अनुप्रयोग के आधार पर, इसमें रासायनिक संरचना, यांत्रिक गुण, आयामी निरीक्षण, हाइड्रोस्टैटिक परीक्षण और गैर-विनाशकारी परीक्षण शामिल हो सकते हैं।

परियोजना के लिए आवश्यक होने पर एसजीएस, बीवी या टीयूवी द्वारा निरीक्षण दस्तावेजों और तीसरे पक्ष के निरीक्षण की भी व्यवस्था की जा सकती है।

आपूर्ति और कस्टम आदेश

जहां लागू हो वहां उपलब्ध स्टॉक से मानक आकार की आपूर्ति की जा सकती है। हम मिश्रित आकार, परीक्षण मात्रा, निश्चित-लंबाई काटने, विशेष दीवार मोटाई या अनुकूलित प्रसंस्करण की आवश्यकता वाले प्रोजेक्ट ऑर्डर भी संभालते हैं।

उद्धरण के लिए, पाइप मानक या अनुप्रयोग, सामग्री ग्रेड, बाहरी व्यास, दीवार की मोटाई, लंबाई, मात्रा और आवश्यक प्रसंस्करण प्रदान करें। निर्यात आदेशों के लिए, गंतव्य और पैकिंग आवश्यकताओं को भी निर्दिष्ट किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: हॉट रोल्ड और कोल्ड ड्रॉन सीमलेस पाइप के बीच क्या अंतर है?

हॉट रोल्ड पाइप को आम तौर पर बड़े व्यास, मोटी दीवारों और सामान्य इंजीनियरिंग अनुप्रयोगों के लिए चुना जाता है। सख्त आयाम और चिकनी सतह प्राप्त करने के लिए अतिरिक्त ड्राइंग प्रक्रिया के साथ ठंडे खींचे गए पाइप का उत्पादन किया जाता है, जो इसे सटीक मशीनिंग और यांत्रिक घटकों के लिए अधिक उपयुक्त बनाता है।

प्रश्न2: मैं जीबी/टी 8162 और जीबी/टी 8163 के बीच कैसे चयन करूं?

जीबी/टी 8162 संरचनात्मक उद्देश्यों के लिए है, जबकि जीबी/टी 8163 तरल सेवा के लिए है। सही मानक का चयन केवल व्यास या सामग्री ग्रेड के बजाय पाइप के वास्तविक उपयोग से किया जाना चाहिए।

Q3: क्या उच्च दबाव वाले अनुप्रयोगों के लिए सीमलेस पाइप की हमेशा आवश्यकता होती है?

आवश्यक रूप से नहीं। पाइप का चयन डिज़ाइन कोड, दबाव, तापमान, माध्यम, आयाम, सामग्री और आवश्यक निरीक्षण पर निर्भर करता है। जहां परियोजना विनिर्देश के लिए उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप की आवश्यकता होती है, एएसटीएम ए106/ए106एम एक लागू मानक है।

Q4: क्या शिपमेंट से पहले पाइप को काटा और संसाधित किया जा सकता है?

हाँ। ऑर्डर की आवश्यकताओं के अनुसार निश्चित लंबाई की कटिंग, बेवेलिंग, एंड फेसिंग, सतह उपचार, गैल्वनाइजिंग और अन्य प्रसंस्करण की व्यवस्था की जा सकती है।

Q5: क्या आप ASTM A53 सीमलेस पाइप की आपूर्ति कर सकते हैं?

हाँ। एएसटीएम ए53/ए53एम सीमलेस और वेल्डेड स्टील पाइप दोनों को कवर करता है, इसलिए जब इसकी आवश्यकता हो तो ऑर्डर में सीमलेस प्रकार को स्पष्ट रूप से निर्दिष्ट किया जाना चाहिए।
