आलेख सारांश: A हॉट-रोल्ड आई-बीमएक व्यापक रूप से उपयोग किया जाने वाला संरचनात्मक इस्पात अनुभाग है जिसे औद्योगिक भवनों, उपकरण आधारों, प्लेटफार्मों और पाइप रैक के लिए व्यावहारिक झुकने प्रतिरोध और भरोसेमंद समर्थन प्रदान करने के लिए डिज़ाइन किया गया है। इसकी क्रॉस-सेक्शनल ज्यामिति, स्टील ग्रेड, आयाम, विनिर्माण प्रक्रिया और सतह सुरक्षा को समझने से इंजीनियरों और क्रय टीमों को अपने अनुप्रयोगों के लिए सही उत्पाद का चयन करने में मदद मिलती है।रोंगहेंगQ235B और Q355B ग्रेड में हॉट-रोल्ड आई-बीम की आपूर्ति करता है, जिसका सामान्य आकार 10# से 63# और मानक लंबाई 6 मीटर, 9 मीटर और 12 मीटर है। यह मार्गदर्शिका बताती है कि विशिष्टताओं का मूल्यांकन कैसे करें, सामग्री विकल्पों की तुलना कैसे करें और अधिक सटीक स्टील खरीद योजना कैसे तैयार करें।

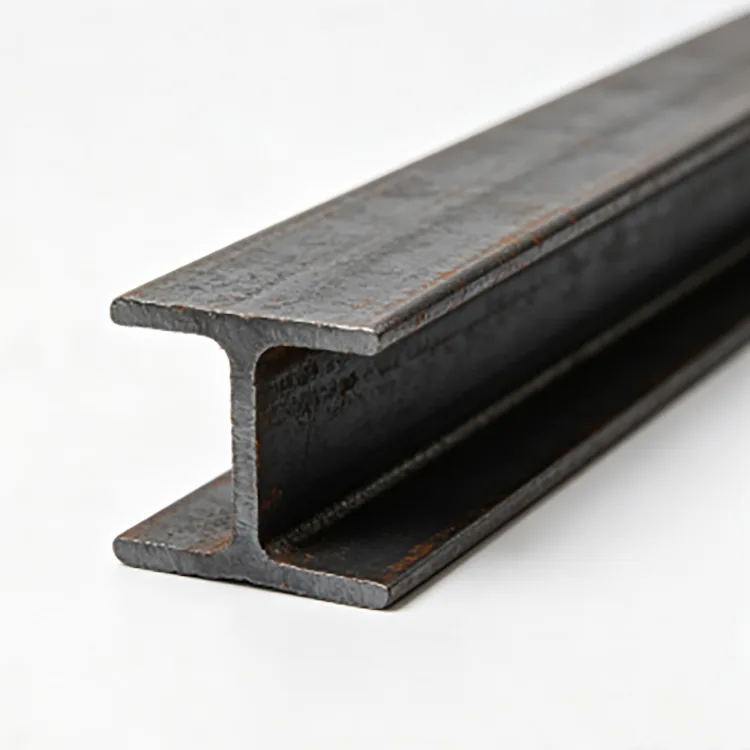

हॉट-रोल्ड आई-बीम एक संरचनात्मक स्टील प्रोफ़ाइल है जो गर्म स्टील को फॉर्मिंग पास की एक श्रृंखला के माध्यम से रोल करके निर्मित किया जाता है। इसके क्रॉस-सेक्शन में एक ऊर्ध्वाधर वेब से जुड़े दो क्षैतिज फ़्लैंज होते हैं, जो पहचानने योग्य I-आकार की प्रोफ़ाइल बनाते हैं। यह ज्यामिति झुकने का विरोध करने के लिए सामग्री को कुशलतापूर्वक वितरित करती है, जिससे अनुभाग कई लोड-असर अनुप्रयोगों के लिए उपयुक्त हो जाता है।
अलग-अलग स्टील प्लेटों से इकट्ठे किए गए गढ़े हुए बीम के विपरीत, एक मानक हॉट-रोल्ड आई-बीम रोलिंग प्रक्रिया के दौरान सीधे अपना मूल क्रॉस-अनुभागीय आकार प्राप्त करता है। यह अनुदैर्ध्य प्लेट वेल्डिंग के माध्यम से मौलिक अनुभाग के निर्माण की आवश्यकता को कम करता है और बाद के निर्माण के लिए एक मानकीकृत प्रोफ़ाइल प्रदान करता है।
रोंगहेंग Q235B और Q355B ग्रेड में हॉट-रोल्ड आई-बीम उत्पादों की आपूर्ति करता है। उपलब्ध रेंज में 10# से 63# तक सामान्य चीनी मानक आकार शामिल हैं, निश्चित लंबाई की कटिंग और पुष्टि की गई परियोजना आवश्यकताओं के अनुसार अतिरिक्त प्रसंस्करण उपलब्ध है।
वेब मुख्य रूप से फ्लैंज को जोड़ता है और कतरनी प्रतिरोध में योगदान देता है, जबकि फ्लैंज खंड के अधिकांश झुकने प्रतिरोध प्रदान करता है। हालाँकि, वास्तविक प्रदर्शन पूर्ण क्रॉस-सेक्शनल गुणों, स्टील ग्रेड, समर्थन स्थितियों, लोडिंग पैटर्न और संरचनात्मक डिजाइन पर निर्भर करता है।
गर्म रोलिंग ऊंचे तापमान पर स्टील को आकार देता है, जिससे सामग्री को कमरे के तापमान की तुलना में अधिक आसानी से रोल बनाने में मदद मिलती है। आई-बीम के लिए, क्रमिक रोलिंग ऑपरेशन वेब और फ्लैंज स्थापित करते हैं और अनुभाग को उसके निर्दिष्ट आयामों की ओर लाते हैं।
एक विशिष्ट उत्पादन अनुक्रम में निम्नलिखित चरण शामिल होते हैं:
सटीक विनिर्माण और निरीक्षण व्यवस्था उत्पादन सुविधा और लागू उत्पाद मानक पर निर्भर करती है। खरीदारों के लिए, आवश्यक बिंदु यह सत्यापित करना है कि तैयार बीम अनुभाग आयाम, सामग्री ग्रेड, लंबाई और सतह की स्थिति के लिए सहमत आवश्यकताओं को पूरा करता है।
हॉट-रोल्ड आई-बीम चुनने के लिए नाममात्र आकार की पहचान करने से कहीं अधिक की आवश्यकता होती है। ऑर्डर देने से पहले खरीदारों को अनुभाग पदनाम, स्टील ग्रेड, आयामी मानक, लंबाई, प्रसंस्करण आवश्यकताओं और वितरण शर्तों की पुष्टि करनी चाहिए।
निम्नलिखित तालिका रोंगहेंग की हॉट-रोल्ड आई-बीम रेंज के लिए प्रकाशित प्रमुख आपूर्ति जानकारी का सारांश प्रस्तुत करती है।
| विनिर्देश | उपलब्ध विकल्प या विवरण | खरीदारों को क्या पुष्टि करनी चाहिए |
|---|---|---|
| उत्पाद का प्रकार | हॉट-रोल्ड स्ट्रक्चरल आई-बीम | आवश्यक क्रॉस-सेक्शनल प्रोफ़ाइल |
| इस्पात श्रेणी | Q235B, Q355B | संरचनात्मक चित्र में निर्दिष्ट ग्रेड |
| आकार सीमा | 10#–63# | सटीक अनुभाग पदनाम और श्रृंखला |
| अनुभाग शृंखला | ए-सीरीज़ और बी-सीरीज़ विकल्प | सही आयामी विन्यास |
| मानक लंबाई | 6 मीटर, 9 मीटर, 12 मीटर | आवश्यक स्टॉक लंबाई या कटिंग शेड्यूल |
| सतह की स्थिति | काला हॉट-रोल्ड स्टील | क्या अतिरिक्त कोटिंग आवश्यक है |
| प्रसंस्करण विकल्प | काटना, ड्रिलिंग, बेवेलिंग, सीधा करना, डिबुरिंग | ड्राइंग विवरण और प्रसंस्करण सहनशीलता |
| लागू होने लायक मानक | जीबी/टी 706-2016; अन्य आवश्यकताओं पर चर्चा की जा सकती है | आवश्यक मानक और स्वीकृति मानदंड |
| निरीक्षण दस्तावेज़ | परियोजना आवश्यकताओं के अधीन सामग्री प्रमाणपत्र और सहमत निरीक्षण रिकॉर्ड | आवश्यक दस्तावेज और निरीक्षण का दायरा |
ये विकल्प किसी प्रोजेक्ट-विशिष्ट विनिर्देश का विकल्प नहीं हैं। वास्तविक आयाम, निकला हुआ किनारा चौड़ाई, वेब मोटाई, इकाई वजन और सहनशीलता चयनित अनुभाग और लागू मानक के साथ भिन्न होती है। खरीदारों को यह मानने के बजाय प्रासंगिक आयामी जानकारी का अनुरोध करना चाहिए कि समान नाममात्र आकार सीमा के भीतर सभी बीमों में समान गुण हैं।
अतिरिक्त उत्पाद जानकारी के लिए, रोंगहेंग स्टील आई-बीम्स उत्पाद श्रेणी पर जाएँ।
आई-आकार की प्रोफ़ाइल हॉट-रोल्ड आई-बीम को उन संरचनाओं में उपयोगी बनाती है जहां झुकने का प्रतिरोध, व्यावहारिक निर्माण और स्थापित इस्पात निर्माण विधियों के साथ संगतता महत्वपूर्ण है। प्रत्येक एप्लिकेशन के लिए इंजीनियरिंग गणना के माध्यम से उनकी उपयुक्तता की पुष्टि अभी भी की जानी चाहिए।
उपकरण आधारों के लिए, खरीदारों को कंपन, केंद्रित भार, बढ़ते स्थान और बार-बार संचालन बलों पर विचार करना चाहिए। भवन संरचनाओं के लिए, स्पैन, बीम रिक्ति, कनेक्शन विवरण, विक्षेपण सीमा और समग्र स्थिरता समान रूप से महत्वपूर्ण हो सकती है।
एक बीम जो हल्के से लोड किए गए प्लेटफ़ॉर्म के लिए काम करता है वह क्रेन-सहायक संरचना या महत्वपूर्ण गतिशील बलों के अधीन मशीन के लिए उपयुक्त नहीं हो सकता है। एप्लिकेशन-विशिष्ट इंजीनियरिंग को हमेशा अंतिम चयन का मार्गदर्शन करना चाहिए।
Q235B और Q355B सामान्य संरचनात्मक स्टील ग्रेड हैं जिनका उपयोग विभिन्न इंजीनियरिंग आवश्यकताओं के लिए किया जाता है। मुख्य विचार यह है कि चयनित बीम अनुभाग के साथ संयुक्त होने पर सामग्री के निर्दिष्ट यांत्रिक गुण डिज़ाइन आवश्यकताओं को पूरा करते हैं या नहीं।
Q235B को अक्सर सामान्य संरचनात्मक निर्माण के लिए माना जाता है, जिसमें फ़ैक्टरी समर्थन फ़्रेम, प्लेटफ़ॉर्म, उपकरण समर्थन और अन्य अनुप्रयोग शामिल हैं जहां इसके निर्दिष्ट गुण पर्याप्त हैं। इसकी उपयुक्तता डिज़ाइन लोड, अनुभाग आयाम, कनेक्शन विवरण और लागू मानक पर निर्भर करती है।
Q355B लागू सामग्री मानक के तहत Q235B की तुलना में अधिक निर्दिष्ट उपज शक्ति प्रदान करता है। इसका चयन तब किया जा सकता है जब किसी प्रोजेक्ट को उच्च सामग्री शक्ति की आवश्यकता होती है या जब इंजीनियर यह निर्धारित करता है कि यह इच्छित लोडिंग स्थितियों के लिए उपयुक्त है।
फिर भी, एक उच्च-शक्ति ग्रेड स्वचालित रूप से छोटे बीम को स्वीकार्य नहीं बनाता है। विक्षेपण, स्थानीय और समग्र स्थिरता, कनेक्शन क्षमता, थकान जहां प्रासंगिक हो, और अन्य डिज़ाइन जांच अभी भी चयन को नियंत्रित कर सकती हैं।
| तुलना कारक | Q235B | Q355B |
|---|---|---|
| सामान्य स्थिति | सामान्य संरचनात्मक इस्पात ग्रेड | उच्च-शक्ति संरचनात्मक स्टील ग्रेड |
| संभावित अनुप्रयोग | सामान्य फ़्रेम, प्लेटफ़ॉर्म और समर्थन | उच्च निर्दिष्ट सामग्री शक्ति की आवश्यकता वाले अनुप्रयोग |
| बीम आकार चयन | संरचनात्मक गणनाओं को पूरा करना होगा | संरचनात्मक गणनाओं को पूरा करना होगा |
| वेल्डिंग और निर्माण | लागू ग्रेड आवश्यकताओं और अनुमोदित प्रक्रियाओं का पालन करें | लागू ग्रेड आवश्यकताओं और अनुमोदित प्रक्रियाओं का पालन करें |
| अंतिम चयन | इंजीनियरिंग विशिष्टताओं के आधार पर | इंजीनियरिंग विशिष्टताओं के आधार पर |
ऑर्डर देने से पहले, संरचनात्मक चित्र और सामग्री विनिर्देश के अनुसार आवश्यक ग्रेड की पुष्टि करें। अनुमोदन के बिना एक ग्रेड को दूसरे ग्रेड से प्रतिस्थापित करने से अनुपालन, निर्माण प्रक्रियाएं या संरचनात्मक प्रदर्शन प्रभावित हो सकता है।
आई-बीम और एच-बीम दोनों एक वेब और दो फ्लैंज के साथ संरचनात्मक स्टील प्रोफाइल हैं, लेकिन उनके क्रॉस-अनुभागीय अनुपात और अनुभाग गुण काफी भिन्न हो सकते हैं। पारंपरिक आई-बीम में आमतौर पर संकीर्ण फ्लैंज होते हैं, जबकि एच-बीम में आमतौर पर व्यापक फ्लैंज होते हैं और एक प्रोफ़ाइल संरचनात्मक आवश्यकताओं की एक अलग श्रृंखला के अनुकूल होती है।
| तुलना बिंदु | मैं दमक | हे बीम |
|---|---|---|
| क्रॉस-अनुभागीय उपस्थिति | अनुभाग की गहराई के सापेक्ष आमतौर पर संकीर्ण फ़्लैंज | आमतौर पर चौड़े फ्लैंज |
| सामान्य संरचनात्मक भूमिका | बीम, प्लेटफ़ॉर्म, उपकरण समर्थन, और चयनित फ़्रेमिंग सदस्य | कॉलम, भवन फ़्रेम, और अन्य भार वहन करने वाले सदस्य |
| डिज़ाइन संबंधी विचार | अनुभाग मापांक, कतरनी प्रतिरोध, स्थिरता और विक्षेपण | अनुभाग गुण, स्थिरता, अक्षीय भार, झुकने और कनेक्शन |
| परस्पर | इंजीनियरिंग सत्यापन की आवश्यकता है | इंजीनियरिंग सत्यापन की आवश्यकता है |
कोई भी प्रोफ़ाइल सार्वभौमिक रूप से श्रेष्ठ नहीं है। उचित विकल्प लोड पथ, अवधि, समर्थन शर्तों, सदस्य अभिविन्यास, कनेक्शन डिज़ाइन और प्रासंगिक अनुभाग गुणों पर निर्भर करता है। प्रतिस्थापन कभी भी केवल इसलिए नहीं किया जाना चाहिए क्योंकि दो प्रोफ़ाइल समान दिखाई देती हैं या उनमें तुलनीय नाममात्र गहराई होती है।
कई संरचनात्मक प्रोफाइल की आवश्यकता वाली परियोजनाएं उपलब्ध उत्पाद श्रेणियों की तुलना करने के लिए रोंगहेंग के संरचनात्मक इस्पात अनुभागों की भी समीक्षा कर सकती हैं।
उत्पाद की गुणवत्ता में दृश्य उपस्थिति से कहीं अधिक शामिल है। हॉट-रोल्ड आई-बीम के लिए, खरीदारों को यह सत्यापित करना चाहिए कि आपूर्ति किया गया अनुभाग खरीद आदेश से मेल खाता है और इसके आयाम, सामग्री पहचान और सतह की स्थिति सहमत स्वीकृति मानदंडों को पूरा करती है।
एक व्यावहारिक निरीक्षण योजना में निम्नलिखित बिंदु शामिल हो सकते हैं:
मानक काले हॉट-रोल्ड आई-बीम में स्वचालित रूप से संक्षारण-सुरक्षा कोटिंग शामिल नहीं होती है। सतह आम तौर पर मिल स्केल को बरकरार रखती है, और ऑपरेटिंग वातावरण के आधार पर अतिरिक्त सुरक्षा आवश्यक हो सकती है।
शुष्क परिस्थितियों में इनडोर अनुप्रयोगों के लिए, निर्दिष्ट काली सतह पर्याप्त हो सकती है। बाहरी प्रतिष्ठानों, आर्द्र सुविधाओं, तटीय स्थानों और रासायनिक रूप से आक्रामक वातावरण के लिए उपयुक्त पेंट सिस्टम, हॉट-डिप गैल्वनाइजिंग, या किसी अन्य इंजीनियर सुरक्षात्मक कोटिंग की आवश्यकता हो सकती है।
जहां गैल्वनाइजिंग निर्दिष्ट है, वहां कटिंग, ड्रिलिंग और अन्य निर्माण कार्यों को आमतौर पर कोटिंग से पहले समन्वित किया जाना चाहिए। इससे उजागर स्टील की मात्रा को कम करने में मदद मिलती है जिसे अन्यथा प्रसंस्करण के बाद सुरक्षात्मक मरम्मत की आवश्यकता होती है। अंतिम कोटिंग प्रणाली का चयन पर्यावरण, डिज़ाइन जीवन, रखरखाव योजना और परियोजना आवश्यकताओं के अनुसार किया जाना चाहिए।
स्पष्ट क्रय विनिर्देश सामग्री बेमेल, अनावश्यक निर्माण और स्थापना देरी को कम करने में मदद करते हैं। कोटेशन का अनुरोध करने से पहले, जब भी संभव हो निम्नलिखित जानकारी तैयार करें।
उदाहरण के लिए, ड्रिल किए गए माउंटिंग छेद के साथ 12 मीटर बीम की आवश्यकता वाले प्रोजेक्ट में अंतिम कट की लंबाई और छेद के स्थान दोनों को निर्दिष्ट किया जाना चाहिए। यदि आदेश में केवल बीम का आकार और मात्रा बताई गई है, तो आपूर्तिकर्ता के पास आवश्यक संसाधित घटकों को तैयार करने के लिए पर्याप्त जानकारी नहीं हो सकती है।
रोंगहेंग सहमत आवश्यकताओं के अनुसार मानक अनुभागों, निश्चित लंबाई की कटिंग, ड्रिलिंग, बेवेलिंग, स्ट्रेटनिंग और डिबरिंग का समन्वय कर सकता है। पूर्ण चित्र और एक समेकित कटिंग सूची प्रदान करने से उत्पादन या शिपमेंट से पहले ऑर्डर की समीक्षा करना आसान हो जाता है।
इसका उपयोग आमतौर पर फैक्ट्री संरचनाओं, छत से संबंधित बीम, प्लेटफॉर्म, उपकरण बेस, पाइप रैक, गोदाम फ्रेमिंग और औद्योगिक समर्थन संरचनाओं के लिए किया जाता है। विशिष्ट अनुप्रयोग को संरचनात्मक डिज़ाइन के विरुद्ध जांचा जाना चाहिए।
रोंगहेंग 10# से 63# तक की सामान्य आकार सीमा सूचीबद्ध करता है, जिसमें ए-सीरीज़ और बी-सीरीज़ विकल्प शामिल हैं। सटीक आयाम और सैद्धांतिक इकाई भार चयनित अनुभाग पदनाम पर निर्भर करते हैं।
सामान्य मानक लंबाई 6 मीटर, 9 मीटर और 12 मीटर हैं। पुष्टि किए गए प्रोजेक्ट आयामों और ऑर्डर आवश्यकताओं के अनुसार निश्चित लंबाई की कटिंग पर भी चर्चा की जा सकती है।
नंबर Q355B में उच्च निर्दिष्ट उपज शक्ति है, लेकिन उपयुक्त ग्रेड इंजीनियरिंग डिजाइन, लोडिंग शर्तों, अनुभाग आकार, निर्माण आवश्यकताओं और लागू मानक पर निर्भर करता है। केवल उच्च सामग्री ताकत बेहतर समग्र संरचनात्मक प्रदर्शन की गारंटी नहीं देती है।
स्वचालित रूप से नहीं. दोनों प्रोफाइलों में अलग-अलग अनुभाग गुण और संरचनात्मक व्यवहार हो सकते हैं। किसी भी प्रतिस्थापन की जांच और अनुमोदन जिम्मेदार संरचनात्मक इंजीनियर द्वारा किया जाना चाहिए।
हाँ। सहमत प्रसंस्करण आवश्यकताओं के अनुसार कटिंग, ड्रिलिंग, बेवेलिंग, स्ट्रेटनिंग और डिबरिंग की व्यवस्था की जा सकती है। ऑर्डर देने से पहले खरीदारों को आवश्यक चित्र, आयाम और सहनशीलता प्रदान करनी चाहिए।
एक मानक काली हॉट-रोल्ड सतह एक समर्पित संक्षारण-सुरक्षा कोटिंग के बराबर नहीं है। पर्यावरण के आधार पर, परियोजना को पेंटिंग, हॉट-डिप गैल्वनाइजिंग, या किसी अन्य उपयुक्त सुरक्षात्मक प्रणाली की आवश्यकता हो सकती है।
अनुभाग पदनाम, स्टील ग्रेड, लागू मानक, मात्रा, आवश्यक लंबाई, प्रसंस्करण विवरण, सतह उपचार, निरीक्षण आवश्यकताएं और वितरण गंतव्य शामिल करें। ये विवरण आपूर्तिकर्ता को ऑर्डर का अधिक सटीक आकलन करने में मदद करते हैं।
सैद्धांतिक वजन की गणना चयनित अनुभाग के प्रकाशित इकाई वजन को उसकी लंबाई से गुणा करके की जाती है। उदाहरण के लिए, 20 किग्रा/मीटर सैद्धांतिक इकाई भार और 12 मीटर लंबाई वाले अनुभाग का सैद्धांतिक भार 240 किग्रा है। चयनित अनुभाग के लिए वास्तविक इकाई वजन की पुष्टि की जानी चाहिए, और अनुबंध में निपटान विधि निर्दिष्ट होनी चाहिए।
हाँ। अंतर्राष्ट्रीय आदेशों को सहमत अनुभाग विनिर्देशों, प्रसंस्करण आवश्यकताओं, निरीक्षण दस्तावेजों, पैकेजिंग, कंटेनर लोडिंग और निर्यात दस्तावेज़ीकरण के आसपास समन्वित किया जा सकता है। प्रत्येक ऑर्डर के लिए डिलीवरी व्यवस्था की पुष्टि की जानी चाहिए।
एक हॉट-रोल्ड आई-बीम एक कुशल संरचनात्मक समाधान प्रदान कर सकता है जब इसके आयाम, स्टील ग्रेड और अनुभाग गुण परियोजना की मांगों से मेल खाते हैं। सफल खरीद के लिए कीमतों की तुलना करने से कहीं अधिक की आवश्यकता होती है: खरीदारों को लागू मानक को सत्यापित करना चाहिए, सही अनुभाग श्रृंखला की पुष्टि करनी चाहिए, प्रसंस्करण और संक्षारण संरक्षण निर्दिष्ट करना चाहिए, और स्पष्ट निरीक्षण और वितरण आवश्यकताओं को स्थापित करना चाहिए।
रोंगहेंग Q235B और Q355B हॉट-रोल्ड आई-बीम, 10# से 63# तक सामान्य आकार, 6 मीटर, 9 मीटर और 12 मीटर की मानक लंबाई और सहमत प्रसंस्करण विकल्पों के साथ संरचनात्मक स्टील सोर्सिंग का समर्थन करता है। चाहे आप किसी फैक्ट्री संरचना, उपकरण आधार, औद्योगिक प्लेटफॉर्म, या पाइप रैक के लिए स्टील खरीद रहे हों, सटीक विनिर्देश निर्माण को सुव्यवस्थित करने और टाले जा सकने वाले खरीद जोखिमों को कम करने में मदद कर सकते हैं।
क्या आप अपने अगले संरचनात्मक प्रोजेक्ट के लिए हॉट-रोल्ड आई-बीम की भरोसेमंद आपूर्ति की तलाश में हैं? रोंगहेंग के साथ अपने आवश्यक अनुभाग आकार, स्टील ग्रेड, मात्रा, काटने के आयाम, सतह के उपचार और वितरण गंतव्य को साझा करें। हमारी टीम आपकी आवश्यकताओं की समीक्षा कर सकती है और उपयुक्त आपूर्ति विकल्पों पर चर्चा कर सकती है। उत्पाद विवरण, परियोजना कोटेशन और अनुकूलित प्रसंस्करण व्यवस्था के लिए,शेष भागहम पर कार्रवाई करेंआज आपकी स्टील सोर्सिंग आवश्यकताओं पर चर्चा करने के लिए।
