जस्ती सी शहतीर

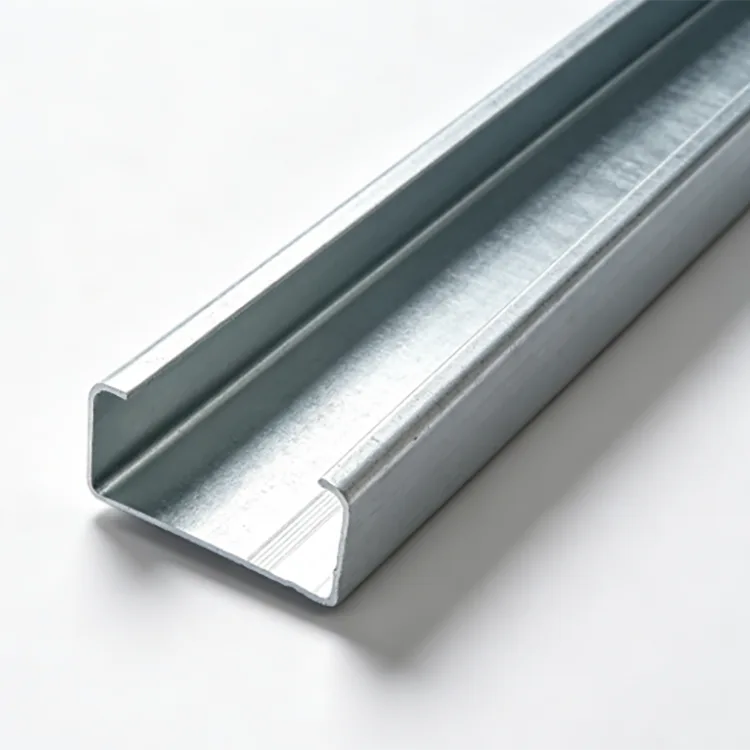

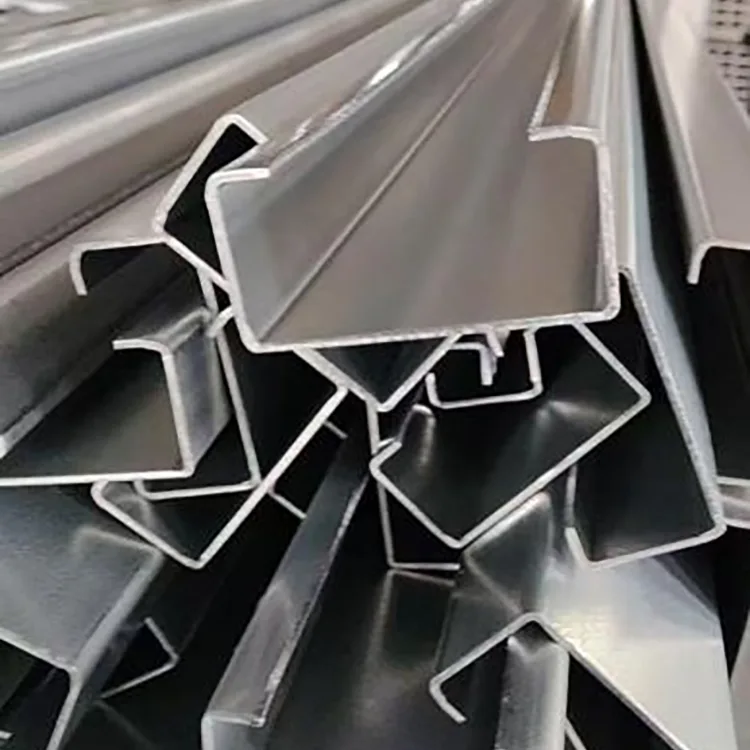

गैल्वेनाइज्ड सी पुर्लिन का उत्पादन निरंतर कोल्ड रोल बनाकर Q235B या Q355B स्टील स्ट्रिप से किया जाता है। सी-आकार का अनुभाग आवश्यक आयामों के अनुसार बनाया जाता है, इसके बाद निश्चित लंबाई की कटिंग, पंचिंग और सीधा किया जाता है। इसके बाद तैयार प्रोफाइल को पिकलिंग, फ्लक्सिंग, सुखाने और हॉट-डिप गैल्वनाइजिंग से गुजरना पड़ता है।

गठित-तब-गैल्वनाइज्ड प्रक्रिया पूर्ण सी प्रोफ़ाइल को, इसके मुख्य छिद्रों और कटों सहित, एक समग्र जस्ता कोटिंग प्राप्त करने की अनुमति देती है। यह अनुभाग को बारिश, नमी, नमक स्प्रे और अन्य संक्षारक स्थितियों के संपर्क में आने वाली संरचनाओं के लिए उपयुक्त बनाता है।

काले ठंडे-निर्मित सी पर्लिन की तुलना में, गैल्वनाइज्ड प्रोफाइल को कम नियमित संक्षारण रखरखाव की आवश्यकता होती है और यह दीर्घकालिक बाहरी उपयोग के लिए बेहतर अनुकूल है। जिंक कोटिंग का चयन वास्तविक वातावरण के अनुसार किया जाना चाहिए।

तकनीकी निर्देश

हॉट-डिप गैल्वनाइजिंग प्रक्रिया

स्टील स्ट्रिप कोल्ड रोल फॉर्मिंग लाइन में प्रवेश करती है, जहां कई फॉर्मिंग पास सी सेक्शन का निर्माण करते हैं। गैल्वनाइजिंग से पहले निश्चित लंबाई की कटिंग, पंचिंग और कोने की प्रोसेसिंग पूरी की जाती है।

गठित खंडों को अचार बनाया जाता है, फ्लक्स के साथ इलाज किया जाता है और लगभग 450 डिग्री सेल्सियस पर पिघले जस्ता स्नान में प्रवेश करने से पहले सुखाया जाता है। गैल्वनाइजिंग के बाद, उन्हें ठंडा और निष्क्रिय किया जाता है। पैकिंग से पहले जिंक कोटिंग की मोटाई, कवरेज और उपस्थिति की जांच की जाती है।

गैल्वनाइजिंग से पहले फॉर्मिंग और पंचिंग से पूर्ण प्रोफाइल और संसाधित क्षेत्रों को जिंक सुरक्षा प्राप्त करने की अनुमति मिलती है।

जिंक कोटिंग चयन

गंभीर नमक स्प्रे, आक्रामक रासायनिक गैस या लगातार खड़े पानी के बिना सामान्य अंतर्देशीय बाहरी स्थितियों के लिए, आमतौर पर ≥85 μm का उपयोग किया जाता है। विशिष्ट अनुप्रयोगों में अंतर्देशीय फैक्ट्री शहतीर, कैनोपी, आउटडोर सपोर्ट और पर्वतीय फोटोवोल्टिक परियोजनाएं शामिल हैं।

आर्द्र कारखानों, पशुधन भवनों, नदी किनारे की परियोजनाओं और अन्य उच्च नमी वाले वातावरणों के लिए, 120-180 माइक्रोन अतिरिक्त संक्षारण सुरक्षा प्रदान कर सकता है।

तटीय क्षेत्रों, बंदरगाहों, समुद्री संरचनाओं, रासायनिक पार्कों, अपशिष्ट जल सुविधाओं और उच्च अमोनिया पशुधन भवनों के लिए, 200-275 माइक्रोन निर्दिष्ट किया जा सकता है जब मजबूत संक्षारण संरक्षण की आवश्यकता होती है।

कोटिंग की आवश्यकता की पुष्टि साइट की संक्षारण स्थितियों और अपेक्षित सेवा अवधि के अनुसार की जानी चाहिए।

Q235B या Q355B?

Q235B का उपयोग आमतौर पर मानक फोटोवोल्टिक संरचनाओं, फ़ैक्टरी शहतीर, प्रकाश आउटडोर समर्थन और सामान्य इस्पात संरचनाओं के लिए किया जाता है।

Q355B उच्च हवा या बर्फ भार, बड़े स्पैन, भारी उपकरण भार और अधिक मांग वाली संरचनात्मक आवश्यकताओं के लिए उपयुक्त है। इसकी उच्च उपज शक्ति संरचनात्मक गणना के बाद अनुभाग और स्टील की खपत को अनुकूलित करने की अनुमति दे सकती है।

तुलनीय अनुभाग शर्तों के तहत, आपूर्ति किए गए प्रोजेक्ट डेटा से संकेत मिलता है कि Q355B, Q235B की तुलना में लगभग 30% अधिक भार क्षमता प्रदान कर सकता है। वास्तविक क्षमता अनुभाग आयाम, मोटाई, अवधि, कनेक्शन की स्थिति और लोडिंग पर निर्भर करती है।

सी शहतीर का आकार और दीवार की मोटाई

C80-C120 हल्के समर्थन, पाइप फिक्सिंग, छोटी छतरियां, ग्रीनहाउस सेकेंडरी पर्लिन और हल्के बाड़े संरचनाओं के लिए उपयुक्त है।

C140-C180 को आमतौर पर फैक्ट्री की छत और दीवार के शहतीर, मानक फोटोवोल्टिक संरचनाओं और सामान्य आउटडोर स्टील सपोर्ट के लिए चुना जाता है।

C200-C250 बड़े स्पैन, उच्च हवा या बर्फ भार और भारी संरचनात्मक आवश्यकताओं के लिए एक बड़ा खंड प्रदान करता है। सी280-सी300 का उपयोग बड़े आकार की छतों, भारी उपकरण आधारों और जहां आवश्यक हो, प्रमुख बाहरी संरचनात्मक अनुप्रयोगों के लिए किया जा सकता है।

0.8-1.2 मिमी की दीवार की मोटाई हल्के ढांचे और सीमित-लोड अनुप्रयोगों के लिए उपयुक्त है। 1.5-2.0 मिमी फ़ैक्टरी शहतीर, पीवी संरचनाओं और सामान्य आउटडोर लोड-बेयरिंग अनुप्रयोगों के लिए मुख्य सीमा है। बड़े स्पैन, भारी उपकरण समर्थन, उच्च बर्फ भार और तेज हवा की स्थिति के लिए, संरचनात्मक गणना के अनुसार 2.5-3.0 मिमी का चयन किया जा सकता है।

खंड की ऊंचाई और दीवार की मोटाई को शहतीर रिक्ति, स्पैन, छत भार, पवन भार, बर्फ भार और कनेक्शन डिजाइन के साथ एक साथ विचार किया जाना चाहिए।

अनुप्रयोग

गैल्वनाइज्ड सी पुर्लिन का उपयोग वहां किया जाता है जहां ठंड से बने सी सेक्शन को दीर्घकालिक संक्षारण संरक्षण की आवश्यकता होती है।

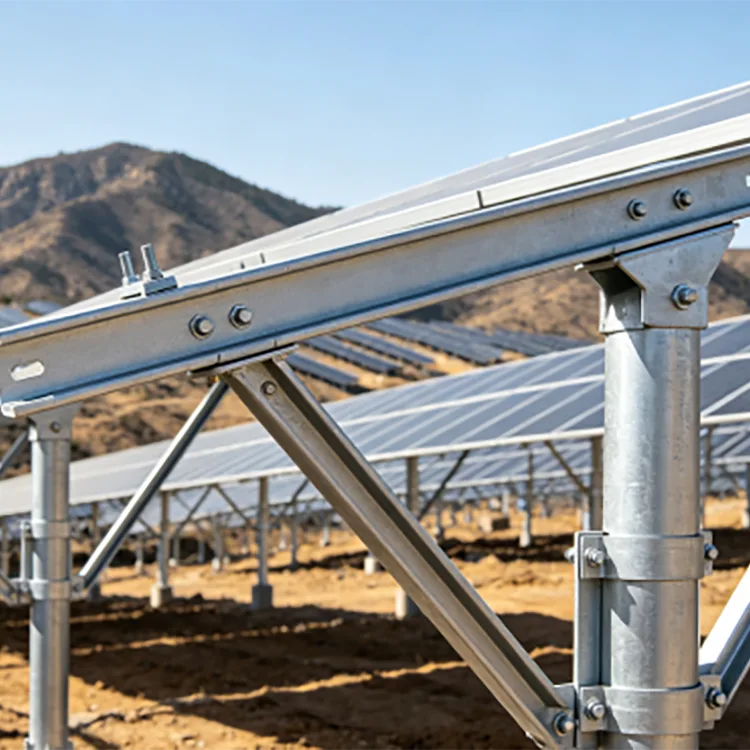

फोटोवोल्टिक परियोजनाओं के लिए, इसका उपयोग छत पर लगे और जमीन पर लगे ढांचे, पीवी सपोर्ट सदस्यों और संबंधित स्टील फ्रेमिंग में किया जा सकता है। अंतर्देशीय परियोजनाएं आम तौर पर मानक गैल्वनाइजिंग का उपयोग कर सकती हैं, जबकि तटीय परियोजनाओं के लिए उच्च संक्षारण-संरक्षण विनिर्देश की आवश्यकता होती है।

कारखाने की इमारतों के लिए, खुली छत और दीवार प्रणालियों, छतरियों और माध्यमिक संरचनात्मक सदस्यों के लिए अनुभाग उपयुक्त हैं।

पशुधन भवनों और कृषि संरचनाओं के लिए, गैल्वेनाइज्ड सतह लगातार नमी और अमोनिया युक्त वातावरण से सुरक्षा प्रदान करती है। अनुप्रयोगों में पोल्ट्री हाउस, सुअर भवन और कृषि ग्रीनहाउस शामिल हैं।

रासायनिक संयंत्रों, अपशिष्ट जल सुविधाओं और आर्द्र औद्योगिक स्थलों के लिए, संक्षारक वातावरण के अनुसार मोटी जस्ता कोटिंग्स का चयन किया जा सकता है।

उत्पाद का उपयोग बाहरी उपकरण समर्थन, संकेत, शामियाना, बाहरी फ़्रेमिंग और अन्य उजागर इस्पात संरचनाओं के लिए भी किया जाता है।

विनिर्माण और गुणवत्ता नियंत्रण

गुणवत्ता नियंत्रण आने वाली स्टील स्ट्रिप से शुरू होता है। बनाने से पहले स्टील ग्रेड, मोटाई और सतह की स्थिति की जाँच की जाती है।

कोल्ड रोल बनाने के दौरान, अनुभाग की ऊंचाई, निकला हुआ किनारा आयाम, होंठ आयाम और सीधापन नियंत्रित किया जाता है। गैल्वनाइजिंग से पहले छेद की स्थिति, कट की लंबाई और अनुभाग विरूपण का निरीक्षण किया जाता है।

हॉट-डिप गैल्वनाइजिंग के बाद, तैयार अनुभागों को जिंक कोटिंग की मोटाई, कवरेज, सतह की एकरूपता और दृश्यमान दोषों के लिए जांचा जाता है। कोनों, छिद्रित छिद्रों और अन्य संसाधित क्षेत्रों पर विशेष ध्यान दिया जाता है।

थोक इंजीनियरिंग ऑर्डर के लिए, सामग्री प्रमाणपत्र, उत्पादन निरीक्षण रिकॉर्ड, कारखाना निरीक्षण और तीसरे पक्ष के निरीक्षण की व्यवस्था परियोजना आवश्यकताओं के अनुसार की जा सकती है।

कस्टम प्रोसेसिंग

गैल्वेनाइज्ड सी पर्लिन का उत्पादन ड्राइंग को प्रोजेक्ट करने के लिए किया जा सकता है, जिसमें निश्चित लंबाई की कटिंग, बोल्ट छेद, स्लॉट, कोने में कटौती और अन्य प्रोफ़ाइल तैयारी शामिल है।

फोटोवोल्टिक संरचनाओं और बड़ी फ़ैक्टरी परियोजनाओं के लिए, पूर्व-छिद्रित छेदों को कनेक्शन चित्रों से मिलान किया जा सकता है, फ़ील्ड ड्रिलिंग को कम किया जा सकता है और लगातार छेद की स्थिति बनाए रखी जा सकती है।

उद्धरण के लिए, सी सेक्शन, दीवार की मोटाई, स्टील ग्रेड, जिंक कोटिंग, लंबाई, छेद पैटर्न, मात्रा और अनुप्रयोग वातावरण प्रदान करें। तटीय, रासायनिक और अपशिष्ट जल परियोजनाओं को अपेक्षित सेवा अवधि और जोखिम की स्थिति भी निर्दिष्ट करनी चाहिए।

सेवा जीवन और रखरखाव

सामान्य बाहरी परिस्थितियों में, हॉट-डिप गैल्वेनाइज्ड सी पर्लिन जिंक की मोटाई, वायुमंडलीय जोखिम और संरचनात्मक विवरण के आधार पर 20+ वर्ष की सेवा प्रदान कर सकता है।

तटीय और अत्यधिक संक्षारक वातावरण के लिए, एक उचित रूप से निर्दिष्ट भारी जस्ता कोटिंग, अनकोटेड स्टील की तुलना में लंबा रखरखाव अंतराल प्रदान कर सकती है। जब कोटिंग विनिर्देश उचित रूप से चुना जाता है तो आपूर्ति किया गया प्रोजेक्ट डेटा कुछ तटीय या संक्षारक अनुप्रयोगों के लिए 10-15 साल की रखरखाव-मुक्त अवधि का संकेत देता है।

वास्तविक सेवा जीवन जिंक कोटिंग की मोटाई, संक्षारण श्रेणी, नमी, नमक जोखिम, रासायनिक संदूषण और जल निकासी की स्थिति पर निर्भर करता है।

हॉट-डिप गैल्वेनाइज्ड सी पुर्लिन बनाम पेंटेड सी पुर्लिन

पेंटेड स्टील पेंट फिल्म की अखंडता पर निर्भर करता है। यूवी जोखिम, नमी, यांत्रिक क्षति और सतह की तैयारी इसकी संक्षारण सुरक्षा को प्रभावित करती है।

हॉट-डिप गैल्वनाइजिंग जिंक कोटिंग के माध्यम से अवरोध और बलिदान संबंधी सुरक्षा प्रदान करता है, जो कई मोड़, किनारों और कनेक्शन छेद वाले सी अनुभागों के लिए उपयोगी है।

15-25 साल या उससे अधिक समय के लिए डिज़ाइन की गई परियोजनाओं के लिए, प्रारंभिक सामग्री लागत और अपेक्षित रखरखाव लागत पर एक साथ विचार किया जाना चाहिए।

फोटोवोल्टिक परियोजना चयन

सामान्य आउटडोर एक्सपोज़र के साथ अंतर्देशीय पीवी परियोजनाओं के लिए, एक सामान्य विनिर्देश Q235B + ≥85 μm जिंक कोटिंग + 1.5-2.0 मिमी दीवार की मोटाई है।

आर्द्र स्थलों और पशुधन से संबंधित पीवी प्रतिष्ठानों के लिए, 120-180 माइक्रोन पर विचार किया जा सकता है।

तटीय पीवी संयंत्रों, बंदरगाहों और अन्य उच्च-संक्षारण स्थानों के लिए, संरचनात्मक और संक्षारण डिजाइन की आवश्यकता होने पर 200 माइक्रोन या उच्च जस्ता कोटिंग वाले Q355B का चयन किया जा सकता है।

25 साल की सेवा अवधि के लिए डिज़ाइन की गई पीवी प्रणाली को संरचनात्मक भार, अनुभाग आकार, कोटिंग, फास्टनरों, जल निकासी और स्थापना विवरण पर एक साथ विचार करना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

गैल्वेनाइज्ड सी शहतीर किसके लिए प्रयोग किया जाता है?

इसका उपयोग मुख्य रूप से बाहरी और आर्द्र इस्पात संरचनाओं के लिए किया जाता है, जिसमें पीवी सिस्टम, कारखाने की छतें, कृषि भवन, पशुधन घर, तटीय संरचनाएं, रासायनिक संयंत्र और अपशिष्ट जल सुविधाएं शामिल हैं।

क्या 85 μm जिंक कोटिंग बाहरी उपयोग के लिए उपयुक्त है?

हाँ, कई सामान्य अंतर्देशीय बाहरी वातावरणों के लिए। नमक स्प्रे, आक्रामक गैसों, उच्च आर्द्रता या निरंतर नमी वाले क्षेत्रों में आमतौर पर मोटी कोटिंग की आवश्यकता होती है।

सी शहतीर को बनाने के बाद गैल्वनाइज्ड क्यों किया जाता है?

सी सेक्शन को पहले बनाया जाता है, काटा जाता है और छिद्रित किया जाता है, फिर हॉट-डिप गैल्वेनाइज्ड किया जाता है। यह तैयार प्रोफ़ाइल और उसके संसाधित क्षेत्रों को मुख्य निर्माण कार्यों के बाद जस्ता संरक्षण प्राप्त करने की अनुमति देता है।

क्या गैल्वनाइज्ड सी शहतीर को साइट पर वेल्ड किया जा सकता है?

हां, लेकिन वेल्डिंग स्थानीय जिंक कोटिंग को नुकसान पहुंचाती है। प्रभावित क्षेत्र को उपयुक्त जिंक युक्त लेप से साफ और मरम्मत किया जाना चाहिए।

पीवी परियोजनाओं के लिए कौन सा बेहतर है, Q235B या Q355B?

Q235B कई मानक पीवी संरचनाओं के लिए उपयुक्त है। Q355B बड़े विस्तार, उच्च हवा या बर्फ भार और भारी संरचनात्मक आवश्यकताओं के लिए अधिक उपयुक्त है। अंतिम चयन संरचनात्मक गणना पर आधारित होना चाहिए।

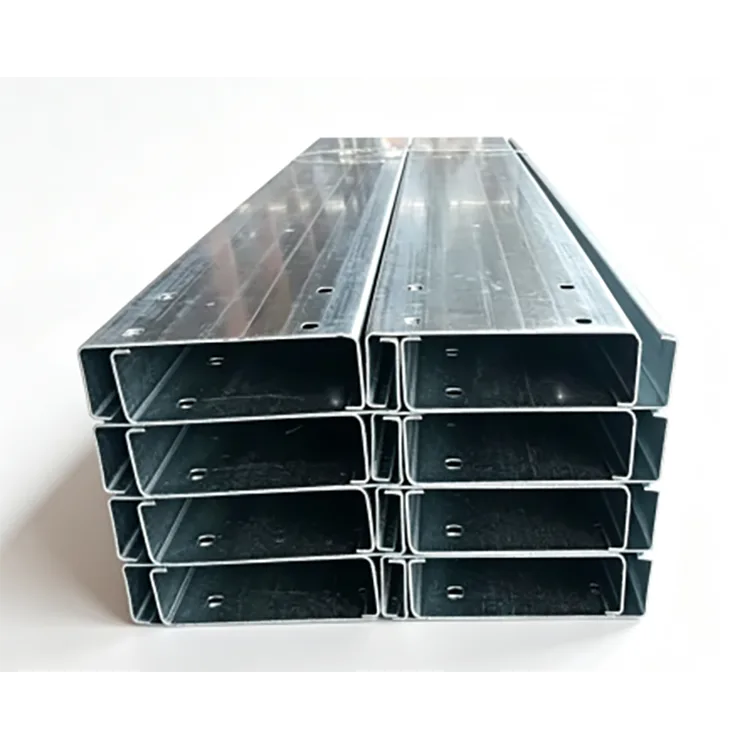

क्या आप प्री-पंच्ड सी शहतीर की आपूर्ति कर सकते हैं?

हाँ। छेद के पैटर्न, स्लॉट, निश्चित लंबाई और कोने में कटौती प्रोजेक्ट ड्राइंग के अनुसार तैयार की जा सकती है, जिसमें मुख्य प्रसंस्करण हॉट-डिप गैल्वनाइजिंग से पहले पूरा किया जाता है।

गैल्वेनाइज्ड सी शहतीर कितने समय तक बाहर रह सकता है?

सेवा जीवन पर्यावरण और जिंक कोटिंग पर निर्भर करता है। सामान्य बाहरी अनुप्रयोग 20+ वर्ष तक पहुंच सकते हैं, जबकि तटीय और अत्यधिक संक्षारक परियोजनाओं के लिए मोटे गैल्वनाइजिंग और परियोजना-विशिष्ट संक्षारण मूल्यांकन की आवश्यकता होती है।

क्या गैल्वनाइज्ड सी शहतीर काले सी शहतीर की जगह ले सकता है?

बाहरी और आर्द्र अनुप्रयोगों के लिए, गैल्वेनाइज्ड अनुभाग अंतर्निहित संक्षारण सुरक्षा प्रदान करता है। संक्षारण जोखिम के बिना शुष्क इनडोर संरचनाओं के लिए, बिना लेपित ठंडा-निर्मित सी शहतीर अधिक किफायती हो सकता है।

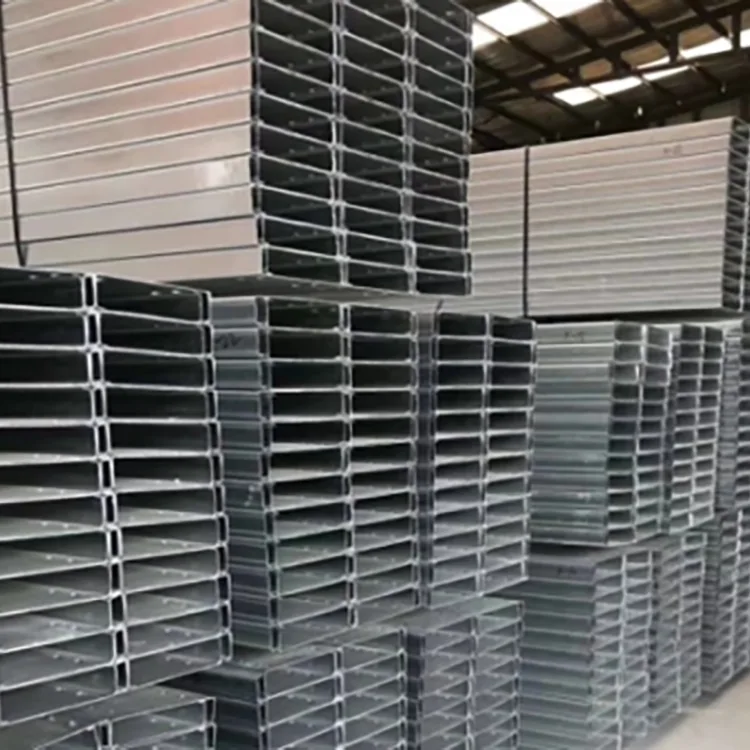

निर्माण और पीवी परियोजनाओं के लिए थोक आपूर्ति

रोंगहेंग C80-C300 सेक्शन में Q235B और Q355B गैल्वनाइज्ड C Purlins की आपूर्ति करता है, जिसमें दीवार की मोटाई 0.8-3.0 मिमी और जिंक कोटिंग विनिर्देश मानक 85 μm+ से लेकर भारी 200-275 μm ग्रेड तक होते हैं।

उत्पादन को परियोजना चित्र के अनुसार व्यवस्थित किया जा सकता है, जिसमें निश्चित लंबाई, छिद्रित छेद और अन्य आवश्यक प्रसंस्करण शामिल हैं। बड़े निर्माण और फोटोवोल्टिक ऑर्डर के लिए, स्टील ग्रेड, अनुभाग आकार, दीवार की मोटाई, जिंक कोटिंग और परियोजना वातावरण को उत्पादन से पहले निर्दिष्ट किया जा सकता है।

उद्धरण के लिए, सी सेक्शन, दीवार की मोटाई, स्टील ग्रेड, जिंक कोटिंग, लंबाई, छेद पैटर्न, मात्रा और अनुप्रयोग वातावरण प्रदान करें।
