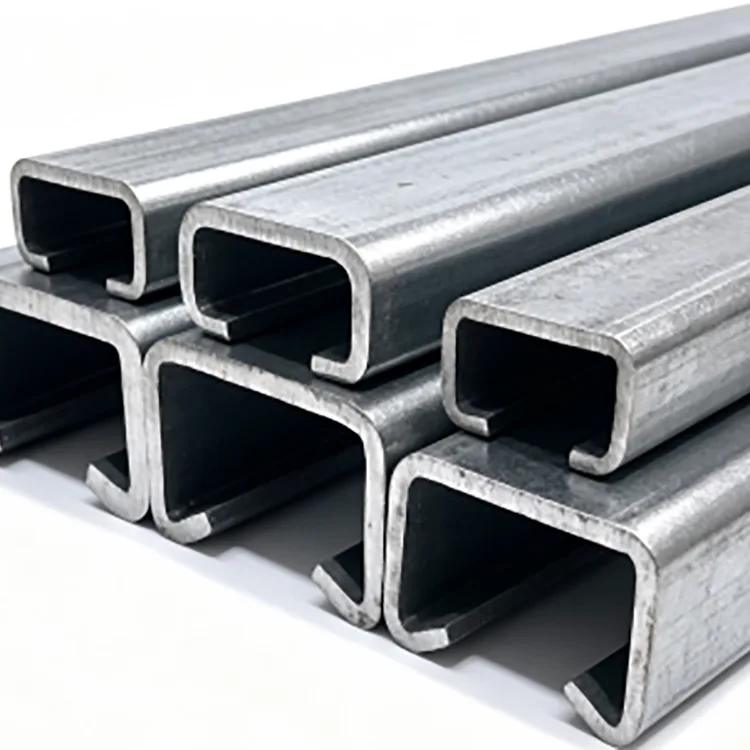

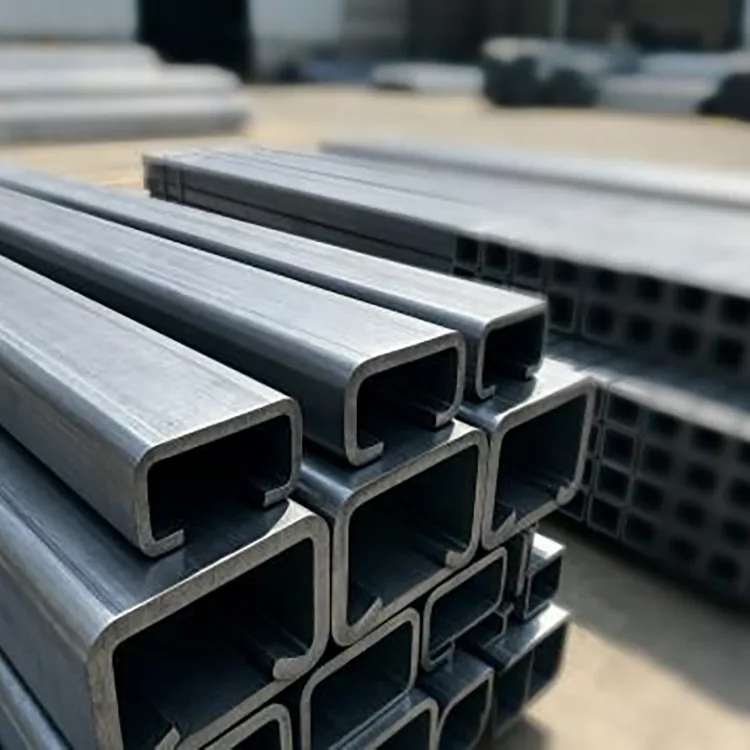

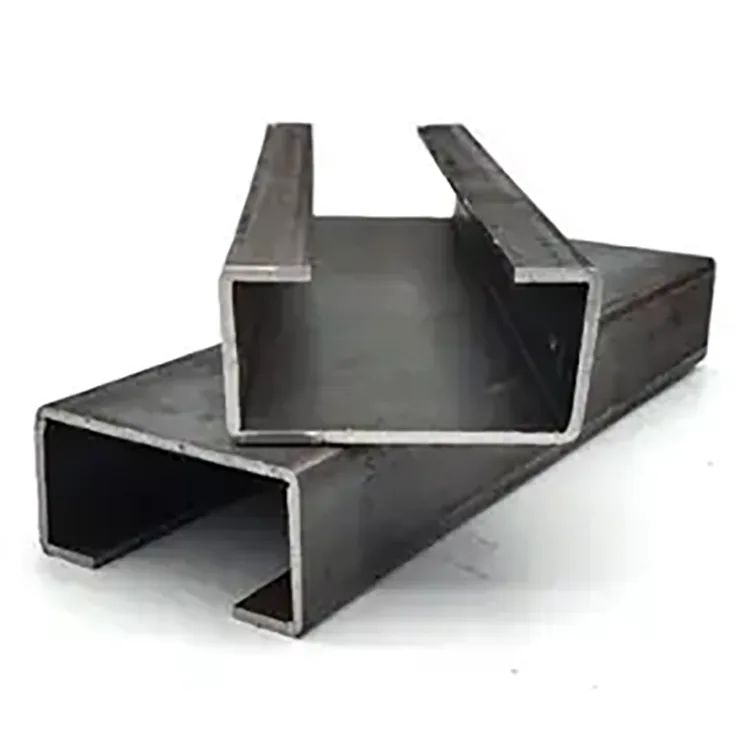

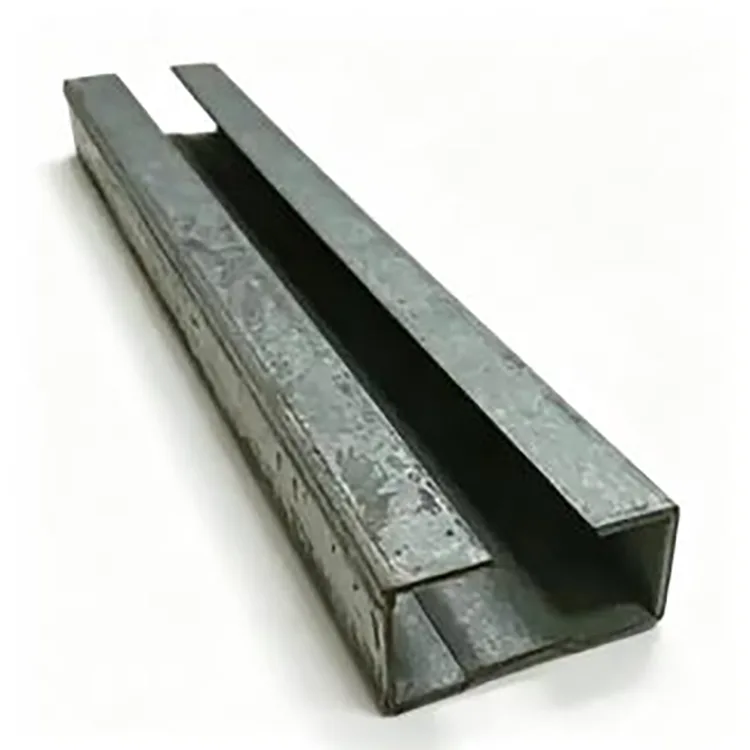

शीत-निर्मित सी सेक्शन स्टील

कोल्ड-फॉर्मेड सी सेक्शन स्टील को स्टील संरचनाओं के लिए डिज़ाइन किया गया है जहां भारी हॉट-रोल्ड सेक्शन का उपयोग करने की तुलना में उच्च शक्ति-से-वजन अनुपात, सुसंगत आयाम और तेज़ स्थापना अधिक महत्वपूर्ण है।

प्रोफ़ाइल का निर्माण स्टील स्ट्रिप को फॉर्मिंग रोलर्स की एक श्रृंखला के माध्यम से लगातार खिलाकर किया जाता है। उच्च तापमान वाले हॉट रोलिंग के बिना स्टील को धीरे-धीरे सी-आकार के खंड में मोड़ा जाता है। क्योंकि बनाने की प्रक्रिया अनुभाग ज्यामिति और लंबाई को लगातार नियंत्रित कर सकती है, तैयार सदस्य उन परियोजनाओं के लिए उपयुक्त है जिनमें बार-बार अनुभाग, निश्चित लंबाई, पूर्व-छिद्रित छेद और तेज़ बोल्ट असेंबली की आवश्यकता होती है।

Q235B और Q355B संरचनात्मक आवश्यकताओं के अनुसार उपलब्ध हैं। सामान्य अनुभाग C80 से C300 तक होते हैं, दीवार की मोटाई 0.8 मिमी से 3.0 मिमी तक होती है।

तकनीकी निर्देश

कोल्ड रोल बनाने से अनुभाग कैसे बदलता है

उत्पादन प्रक्रिया पारंपरिक हॉट-रोल्ड चैनल के निर्माण से भिन्न है।

स्टील की पट्टी एक सपाट सामग्री के रूप में शुरू होती है। यह कई गठन स्टेशनों से होकर गुजरता है, प्रत्येक रोलर सेट अंतिम सी-सेक्शन तक पहुंचने तक विरूपण की नियंत्रित मात्रा पेश करता है।

यह क्रमिक निर्माण प्रक्रिया निर्माता को नियंत्रित करने की अनुमति देती है:

अनुभाग की गहराई

निकला हुआ किनारा चौड़ाई

जहां आवश्यक हो वहां होंठ ज्यामिति

दीवार की मोटाई

कुल मिलाकर सीधापन

छेद की स्थिति

निश्चित लंबाई

बार-बार निर्माण करने वाले सदस्यों के लिए, यह आयामी स्थिरता केवल भारी स्टील अनुभाग का चयन करने से अधिक मूल्यवान हो सकती है।

हालाँकि, अंतिम संरचनात्मक प्रदर्शन को हमेशा वास्तविक अनुभाग आयाम, सामग्री ग्रेड, अवधि, समर्थन शर्तों, कनेक्शन विधि, भार और लागू डिज़ाइन कोड के विरुद्ध जांचा जाना चाहिए।

विनिर्माण प्रक्रिया

1. स्टील का तार चयन

Q235B या Q355B स्टील स्ट्रिप का चयन आवश्यक अनुभाग और संरचनात्मक अनुप्रयोग के अनुसार किया जाता है।

फॉर्मिंग लाइन में प्रवेश करने से पहले आने वाली सामग्री की मोटाई, सतह की स्थिति और सामग्री की जानकारी की जाँच की जाती है।

2. लेवलिंग और फीडिंग

अवांछित विकृति को दूर करने के लिए कुंडल को खोल दिया जाता है और समतल कर दिया जाता है। स्थिर स्ट्रिप फीडिंग महत्वपूर्ण है क्योंकि इस स्तर पर भिन्नता बाद में अनुभाग की सीधीता और छेद की स्थिति को प्रभावित कर सकती है।

3. प्रगतिशील रोल बनाना

समतल पट्टी कई रोलर स्टेशनों से होकर गुजरती है।

एक ऑपरेशन में सामग्री को अंतिम सी आकार में मोड़ने के बजाय, अनुभाग धीरे-धीरे बनता है। यह अचानक विरूपण को कम करता है और पूरे उत्पादन के दौरान अनुभाग आयामों और निकला हुआ किनारा ज्यामिति को नियंत्रित करने की अनुमति देता है।

4. स्वचालित छिद्रण

यदि परियोजना को बोल्ट छेद, सर्विस छेद, या बार-बार बढ़ते छेद की आवश्यकता होती है, तो छिद्रण को उत्पादन लाइन में एकीकृत किया जा सकता है।

उत्पादन से पहले ग्राहक के चित्र से छेद की दूरी और स्थिति की पुष्टि की जानी चाहिए, खासकर जब अनुभाग सीधे साइट पर इकट्ठे किए जाएंगे।

5. आकार देना और सीधा करना

बनाने और छिद्रित करने के बाद, अनुभाग का आकार लिया जाता है और सीधेपन की जाँच की जाती है।

यह चरण घुमाव, निकला हुआ किनारा विचलन और आयामी भिन्नता को नियंत्रित करने में मदद करता है जो अन्यथा फ्रेम असेंबली को और अधिक कठिन बना सकता है।

6. निश्चित-लंबाई काटना

निरंतर खंड को निर्दिष्ट लंबाई के अनुसार काटा जाता है।

मानक आपूर्ति में 6 मीटर, 9 मीटर और 12 मीटर लंबाई शामिल है, जबकि निश्चित लंबाई की कटिंग को अनुकूलित सीमा के भीतर व्यवस्थित किया जा सकता है।

7. निरीक्षण और पैकिंग

बंडलिंग से पहले तैयार सी सेक्शन की जाँच की जाती है।

निरीक्षण अनुभाग आयाम, दीवार की मोटाई, सीधापन, जहां लागू हो छेद की स्थिति, काटने की लंबाई, सतह की स्थिति और बैच स्थिरता पर केंद्रित है।

प्रमुख लाभ

कुशल सामग्री उपयोग के लिए हल्का अनुभाग

शीत गठन से स्टील पट्टी को एक कुशल खुले खंड में आकार दिया जा सकता है। जब संरचनात्मक डिज़ाइन पतली दीवार वाले सदस्य की अनुमति देता है, तो यह भारी पारंपरिक अनुभाग की तुलना में आवश्यक स्टील की मात्रा को कम कर सकता है।

प्रत्येक परियोजना के लिए एक निश्चित प्रतिशत मानने के बजाय वास्तविक वजन बचत की गणना चयनित सी-सेक्शन, दीवार की मोटाई, अवधि, भार और डिजाइन आवश्यकताओं से की जानी चाहिए।

लगातार आयाम

निरंतर रोल निर्माण लंबे उत्पादन दौर में दोहराए जाने योग्य अनुभाग आयाम प्रदान करता है।

सैकड़ों या हजारों बार-बार शहतीर या फ़्रेमिंग सदस्यों का उपयोग करने वाली परियोजनाओं के लिए, सुसंगत आयाम निर्माण को सरल बना सकते हैं और साइट सुधार की आवश्यकता को कम कर सकते हैं।

तेजी से स्थापना

बोल्टेड असेंबली के लिए पूर्व-कट लंबाई और पूर्व-छिद्रित छेद की आपूर्ति की जा सकती है।

यह हल्के स्टील संरचनाओं के लिए विशेष रूप से उपयोगी है जहां स्थापना अनुक्रम सटीक छेद स्थिति और दोहराने योग्य सदस्य लंबाई पर निर्भर करता है।

लचीला अनुभाग चयन

C80 से C300 अनुभाग प्रकाश संरचनात्मक और फ़्रेमिंग आवश्यकताओं की एक श्रृंखला को कवर करते हैं।

आवश्यक अनुभाग क्षमता और डिज़ाइन स्थितियों के अनुसार दीवार की मोटाई 0.8-3.0 मिमी से भी चुनी जा सकती है।

माध्यमिक प्रसंस्करण के लिए उपयुक्त

बिना लेपित स्टील की सतह को पेंटिंग, पाउडर कोटिंग, गैल्वनाइजिंग या अन्य निर्दिष्ट संक्षारण-सुरक्षा प्रक्रियाओं के लिए तैयार किया जा सकता है।

सी सेक्शन चयन गाइड

सी अनुभाग का चयन केवल सबसे बड़ी उपलब्ध प्रोफ़ाइल का चयन करने के बजाय संरचनात्मक आवश्यकता से शुरू होना चाहिए।

वास्तविक चयन की पुष्टि संरचनात्मक गणना के माध्यम से की जानी चाहिए। पतली दीवार वाले अनुभागों के लिए, स्थानीय बकलिंग, विकृत बकलिंग, पार्श्व संयम और कनेक्शन विवरण प्रयोग करने योग्य क्षमता को प्रभावित कर सकते हैं।

Q235B बनाम Q355B

Q355B का उपयोग करने का मतलब स्वचालित रूप से यह नहीं है कि एक पतला अनुभाग मोटे Q235B अनुभाग को प्रतिस्थापित कर सकता है। मजबूती, स्थिरता, बकलिंग, कनेक्शन और सेवाक्षमता के लिए संपूर्ण अनुभाग डिज़ाइन की जाँच की जानी चाहिए।

ब्लैक स्टील सरफेस: यह कहां काम करता है और कहां नहीं

मानक कोल्ड-फॉर्मेड सी सेक्शन स्टील की आपूर्ति सुरक्षात्मक जिंक कोटिंग के बिना की जाती है।

यह इसे इसके लिए किफायती बनाता है:

सूखी इनडोर कार्यशालाएँ

बंद गोदाम

इनडोर मेजेनाइन

आंतरिक विभाजन

उपकरण फ़्रेम

अस्थायी आंतरिक संरचनाएँ

परियोजनाएं अपना स्वयं का पेंट या सुरक्षात्मक कोटिंग प्राप्त कर रही हैं

इसे बारिश, संक्षेपण, तटीय नमक स्प्रे, दफन स्थितियों या संक्षारक रसायनों के लंबे समय तक संपर्क के लिए अनुपचारित काले स्टील के रूप में नहीं चुना जाना चाहिए।

बाहरी या आर्द्र अनुप्रयोगों के लिए, गैल्वनाइज्ड सी सेक्शन या किसी अन्य निर्दिष्ट संक्षारण-सुरक्षा प्रणाली पर विचार किया जाना चाहिए।

मुख्य अनुप्रयोग

स्टील बिल्डिंग पुरलिन्स

हल्के स्टील भवनों में सी सेक्शन का उपयोग छत और दीवार के माध्यमिक सदस्यों के रूप में किया जा सकता है। अनुभाग आकार और मोटाई का चयन अवधि, भार, रिक्ति, हवा की स्थिति और कनेक्शन डिजाइन के अनुसार किया जाना चाहिए।

इनडोर मेजेनाइन

ठंड से बने खंडों का अपेक्षाकृत कम वजन इनडोर मेजेनाइन और प्लेटफ़ॉर्म सिस्टम के लिए उपयोगी हो सकता है जहां मौजूदा इमारत में अतिरिक्त डेड लोड की सीमाएं हैं।

दीवार और छत की फ़्रेमिंग

सी अनुभाग आंतरिक दीवार फ्रेमिंग, छत समर्थन प्रणाली, विभाजन संरचनाओं और अन्य हल्के फ्रेमिंग अनुप्रयोगों के लिए उपयुक्त हैं।

उपकरण और पाइप समर्थन

अनुभागों को उपकरण समर्थन, केबल और पाइप समर्थन फ्रेम, मशीन संरचना और औद्योगिक ब्रैकेट में निर्मित किया जा सकता है।

गोदाम और औद्योगिक संरचनाएँ

सी सेक्शन का उपयोग रैक, वर्कस्टेशन, लाइट प्लेटफॉर्म और अन्य औद्योगिक संरचनाओं के लिए किया जा सकता है जब चयनित अनुभाग को आवश्यक भार के लिए सत्यापित किया गया हो।

कस्टम विनिर्माण

विभिन्न परियोजनाओं के लिए अक्सर अलग-अलग छेद पैटर्न और सदस्य लंबाई की आवश्यकता होती है। साइट पर प्रत्येक अनुभाग को काटने के बजाय, उत्पादन लाइन अनुमोदित निर्माण चित्रों के अनुसार सदस्यों को तैयार कर सकती है।

उपलब्ध विकल्पों में शामिल हैं:

कस्टम अनुभाग आयाम

कस्टम दीवार की मोटाई

3-12 मीटर निश्चित लंबाई

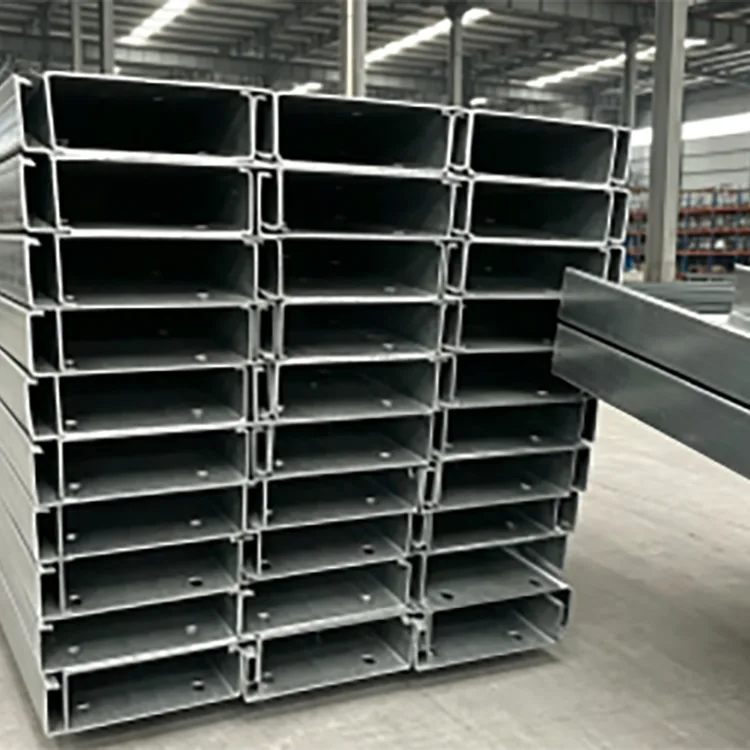

पूर्व-छिद्रित छेद

चित्र के अनुसार छेद पैटर्न

कट-टू-लेंथ उत्पादन

कोने काटना

विशेष अंत प्रसंस्करण

भूतल उपचार व्यवस्था

अनुकूलित उत्पादन के लिए, खरीदारों को अनुभाग ड्राइंग, सामग्री ग्रेड, दीवार की मोटाई, लंबाई, छेद व्यास और रिक्ति, मात्रा और आवश्यक सतह उपचार प्रदान करना चाहिए।

फ़ैक्टरी गुणवत्ता नियंत्रण

शीत-निर्मित अनुभागों के लिए, अंतिम अनुभाग ज्यामिति आने वाली स्टील पट्टी की स्थिति और रोल-बनाने की प्रक्रिया की स्थिरता से निकटता से संबंधित है।

इसलिए गुणवत्ता जांच पूरे उत्पादन मार्ग को कवर करती है।

सामग्री निरीक्षण: Q235B या Q355B सामग्री की जानकारी और आने वाली पट्टी की स्थिति की जांच उत्पादन से पहले की जाती है।

मोटाई निरीक्षण: यह सुनिश्चित करने के लिए वास्तविक पट्टी की मोटाई की निगरानी की जाती है कि तैयार खंड निर्दिष्ट दीवार-मोटाई की आवश्यकता को पूरा करता है।

अनुभाग निरीक्षण: अनुभाग की गहराई, निकला हुआ किनारा आयाम और अन्य महत्वपूर्ण आयामों की जांच गठन के बाद की जाती है।

सीधेपन का निरीक्षण: तैयार सदस्यों की झुकने, मुड़ने और विरूपण के लिए जाँच की जाती है।

छेद निरीक्षण: पूर्व-छिद्रित उत्पादों के लिए, छेद व्यास, रिक्ति और स्थिति की जांच उत्पादन ड्राइंग के विरुद्ध की जाती है।

लंबाई का निरीक्षण: बंडलिंग से पहले कट की लंबाई की जांच की जाती है।

बैच स्थिरता: लंबे उत्पादन दौर के दौरान आयामी बहाव की पहचान करने के लिए विभिन्न उत्पादन चरणों के नमूनों की तुलना की जाती है।

यह दृष्टिकोण बड़े ऑर्डर के लिए विशेष रूप से महत्वपूर्ण है क्योंकि सैकड़ों सदस्यों के बीच दोहराया गया एक छोटा आयामी विचलन साइट पर महत्वपूर्ण स्थापना समस्याएं पैदा कर सकता है।

परियोजना आपूर्ति और खरीद

रोंगहेंग इंटेलिजेंट मैन्युफैक्चरिंग (तियानजिन) आयात और निर्यात कंपनी लिमिटेड, तियानजिन गेफू स्टील द्वारा समर्थित एक अंतरराष्ट्रीय बिक्री मंच के माध्यम से स्टील उत्पाद प्रदान करती है।

डकीउज़ुआंग औद्योगिक क्षेत्र, तियानजिन में स्थित, कंपनी स्टील पाइप, खोखले अनुभाग, स्टील प्रोफाइल, गैल्वनाइज्ड उत्पाद और फोटोवोल्टिक माउंटिंग सिस्टम को कवर करने वाले स्टील उत्पादन और प्रसंस्करण संसाधनों के साथ काम करती है।

इंजीनियरिंग खरीद के लिए, आपूर्ति पक्ष समर्थन कर सकता है:

थोक इस्पात ऑर्डर

निश्चित-लंबाई उत्पादन

पूर्व-छिद्रित सी सेक्शन

अनुकूलित आयाम

OEM/ODM आवश्यकताएँ

परियोजना आवश्यकताओं के अनुसार तृतीय-पक्ष निरीक्षण

कंटेनर शिपमेंट

मानक MOQ एक 20-फुट कंटेनर है, लगभग 20-25 टन। विनिर्देश, मात्रा, प्रसंस्करण और अनुकूलन आवश्यकताओं के आधार पर मानक लीड समय आम तौर पर 15-25 दिन होता है।

एक उद्धरण के लिए, सबसे उपयोगी जानकारी सी-सेक्शन आकार, दीवार की मोटाई, सामग्री ग्रेड, लंबाई, छेद पैटर्न, मात्रा, सतह उपचार, गंतव्य और लागू मानक है।

अक्सर पूछे जाने वाले प्रश्न

Q1. क्या शीत-निर्मित सी सेक्शन स्टील संरचनात्मक उपयोग के लिए पर्याप्त मजबूत है?

हाँ, शीत-निर्मित सी अनुभागों का व्यापक रूप से संरचनात्मक और द्वितीयक फ़्रेमिंग सदस्यों के रूप में उपयोग किया जाता है। हालाँकि, ताकत का आकलन केवल निर्माण प्रक्रिया से नहीं किया जा सकता है। अनुभाग आकार, दीवार की मोटाई, स्टील ग्रेड, स्पैन, लोड, ब्रेसिंग, कनेक्शन विधि और बकलिंग व्यवहार सभी पर विचार किया जाना चाहिए।

Q2. क्या शीत-निर्मित सी स्टील हॉट-रोल्ड चैनल स्टील से हल्का है?

यह काफी हल्का हो सकता है जब एक कुशलतापूर्वक डिजाइन की गई पतली दीवार वाला सी सेक्शन आवश्यक संरचनात्मक क्षमता को पूरा कर सकता है। वास्तविक वजन का अंतर चयनित अनुभागों और इंजीनियरिंग डिज़ाइन पर निर्भर करता है।

Q3. क्या सी सेक्शन ख़राब हो जाएगा क्योंकि यह पतला है?

पतली दीवार वाले अनुभागों को उचित डिजाइन और संयम की आवश्यकता होती है। यह मानने के बजाय कि एक पतला खंड एक भारी हॉट-रोल्ड चैनल की तरह काम करेगा, स्थानीय बकलिंग, विरूपण, पार्श्व स्थिरता और कनेक्शन विवरण की जांच की जानी चाहिए।

Q4. क्या सी अनुभाग को पूर्व-छिद्रित छेदों के साथ आपूर्ति की जा सकती है?

हाँ। बार-बार बोल्ट छेद या अन्य उद्घाटन के लिए स्वचालित छिद्रण की व्यवस्था की जा सकती है। उत्पादन से पहले निर्माण ड्राइंग से छेद व्यास, रिक्ति, किनारे की दूरी और पैटर्न की पुष्टि की जानी चाहिए।

Q5. क्या मैं बाहर काले सी सेक्शन स्टील का उपयोग कर सकता हूँ?

लंबे समय तक बाहरी प्रदर्शन के लिए अनुपचारित काले स्टील की अनुशंसा नहीं की जाती है। बारिश, संघनन, नमक स्प्रे और अन्य नमी संक्षारण को तेज कर सकती है। जहां संक्षारण संरक्षण की आवश्यकता होती है वहां गैल्वेनाइज्ड या पेंटेड सी सेक्शन अधिक उपयुक्त होते हैं।

Q6. क्या इनडोर सी सेक्शन स्टील को पेंटिंग की आवश्यकता है?

शुष्क, हवादार इनडोर वातावरण में, अतिरिक्त संक्षारण संरक्षण हमेशा आवश्यक नहीं हो सकता है। यदि आर्द्रता, संक्षेपण, रासायनिक वाष्प, या अन्य संक्षारक स्थितियां मौजूद हैं, तो एक उपयुक्त सुरक्षात्मक कोटिंग पर विचार किया जाना चाहिए।

Q7. Q235B और Q355B C सेक्शन के बीच क्या अंतर है?

Q355B में Q235B की तुलना में अधिक निर्दिष्ट उपज शक्ति है और इसे तब चुना जा सकता है जब संरचनात्मक डिजाइन के लिए अधिक सामग्री शक्ति की आवश्यकता होती है। इसका स्वचालित अर्थ यह नहीं है कि प्रत्येक Q355B अनुभाग को पतला बनाया जा सकता है; संपूर्ण संरचनात्मक डिज़ाइन की अभी भी जाँच करने की आवश्यकता है।

Q8. आप कितनी लंबाई की आपूर्ति कर सकते हैं?

सामान्य लंबाई 6 मीटर, 9 मीटर और 12 मीटर है। परियोजना की आवश्यकताओं के अनुसार निश्चित-लंबाई काटने की भी व्यवस्था की जा सकती है।

Q9. क्या आप गैर-मानक सी सेक्शन का निर्माण कर सकते हैं?

हाँ। चित्र और उत्पादन व्यवहार्यता के अनुसार अनुकूलित अनुभाग आयाम, दीवार की मोटाई, लंबाई, छेद पैटर्न और अन्य प्रसंस्करण आवश्यकताओं पर चर्चा की जा सकती है।

Q10. कोटेशन का अनुरोध करते समय मुझे क्या प्रदान करना चाहिए?

सी-सेक्शन आयाम, दीवार की मोटाई, सामग्री ग्रेड, आवश्यक लंबाई, मात्रा, यदि लागू हो तो छेद पैटर्न, सतह उपचार और वितरण आवश्यकताएं प्रदान करें। गैर-मानक उत्पादों के लिए एक सेक्शन ड्राइंग की अनुशंसा की जाती है।
