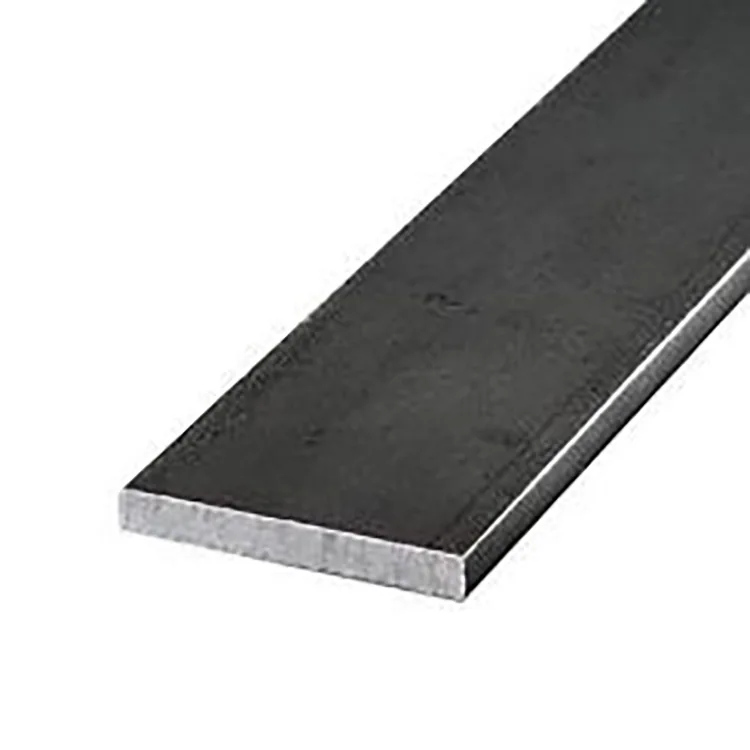

हॉट-रोल्ड स्टील फ्लैट बार

हॉट-रोल्ड स्टील फ़्लैट बार एक ठोस आयताकार स्टील अनुभाग है जो सीधे हॉट रोलिंग द्वारा निर्मित होता है। स्टील प्लेट या कॉइल से फ्लैट स्ट्रिप्स स्लिट के विपरीत, बार को उसकी लंबाई के साथ लगातार चौड़ाई और मोटाई के साथ, उसके तैयार खंड में रोल किया जाता है।

मानक सतह बिना किसी सुरक्षात्मक कोटिंग के काले हॉट-रोल्ड स्टील है। यह पेंटिंग, गैल्वनाइजिंग या अन्य अंतिम सतह उपचार से पहले सामग्री को काटने, ड्रिल करने, वेल्ड करने, मोड़ने या मशीनीकृत करने की अनुमति देता है।

सामान्य उपयोगों में स्टील निर्माण, मशीनरी घटक, निर्माण कनेक्शन, एम्बेडेड हिस्से, ग्राउंडिंग सिस्टम और उपकरण समर्थन शामिल हैं।

विशेष विवरण

Q235B या Q355B

Q235Bआमतौर पर सामान्य निर्माण, कनेक्शन भागों, रेलिंग, एम्बेडेड घटकों और पारंपरिक इस्पात संरचनाओं के लिए उपयोग किया जाता है जहां मानक ताकत और वेल्डेबिलिटी की आवश्यकता होती है।

Q355Bउच्च उपज-शक्ति स्तर प्रदान करता है और इसका उपयोग भारी समर्थन, उपकरण घटकों और अन्य अनुप्रयोगों के लिए किया जाता है जहां डिज़ाइन को उच्च शक्ति की आवश्यकता होती है।

सही ग्रेड इंजीनियरिंग आवश्यकता पर निर्भर करता है। चौड़ाई, मोटाई, लोडिंग स्थिति और समर्थन व्यवस्था भी घटक के अंतिम प्रदर्शन को प्रभावित करती है।

हॉट रोल्ड फ़्लैट बार कैसे बनाया जाता है?

मूल उत्पादन मार्ग है:

स्टील बिलेट → हीटिंग → रफ रोलिंग → फिनिशिंग रोलिंग → साइजिंग → सीधा करना → कटिंग → निरीक्षण → बंडलिंग

आयताकार खंड प्लेट या कुंडल से स्लिट होने के बजाय सीधे रोलिंग के दौरान बनता है। रोल करने के बाद, सलाखों के आयाम, सीधेपन और दृश्यमान सतह की स्थिति की जांच की जाती है।

हॉट-रोल्ड स्टील पर काली सतह सामान्यतः मिल स्केल की होती है। इसे लाल-भूरे क्षरण के साथ भ्रमित नहीं किया जाना चाहिए।

हॉट-रोल्ड स्टील फ्लैट बार का उपयोग क्यों करें?

मुख्य लाभ इसका ठोस आयताकार खंड है जो सीधे निर्माण के साथ संयुक्त है। इसे कनेक्शन टुकड़ों में काटा जा सकता है, बोल्ट वाले जोड़ों के लिए ड्रिल किया जा सकता है, ब्रैकेट या सपोर्ट में वेल्ड किया जा सकता है, और मोटे घटकों में मशीनीकृत किया जा सकता है।

बड़ी मोटाई के लिए, यह उपकरण बेस, सपोर्ट ब्लॉक और निर्मित मशीनरी भागों के लिए मशीनिंग ब्लैंक के रूप में भी काम कर सकता है।

क्योंकि मानक उत्पाद को सुरक्षात्मक कोटिंग के बिना आपूर्ति की जाती है, सेवा वातावरण के अनुसार निर्माण के बाद अंतिम सतह उपचार का चयन किया जा सकता है।

हॉट रोल्ड बनाम कोल्ड ड्रॉन फ्लैट बार

हॉट-रोल्ड स्टील फ्लैट बार और कोल्ड ड्रॉन फ्लैट बार अलग-अलग आवश्यकताओं के लिए बनाए जाते हैं।

हॉट रोल्ड फ्लैट बारइसका उपयोग मुख्य रूप से संरचनात्मक निर्माण, वेल्डिंग, सामान्य मशीनिंग ब्लैंक और अनुप्रयोगों के लिए किया जाता है जहां अत्यधिक तंग आयामी सहनशीलता प्राथमिक आवश्यकता नहीं है।

ठंडी खींची गई सपाट पट्टीसख्त आयाम, अधिक सुसंगत अनुभाग और चिकनी सतह प्राप्त करने के लिए अतिरिक्त प्रसंस्करण से गुजरना पड़ता है। यह परिशुद्धता-मशीनीकृत भागों के लिए अधिक उपयुक्त है जहां आयामी सहिष्णुता महत्वपूर्ण है।

हॉट रोल्ड बनाम प्लेट-स्लिट फ्लैट बार

प्लेट-स्लिट फ्लैट बार स्टील प्लेट या कॉइल को स्ट्रिप्स में काटकर बनाया जाता है, जबकि हॉट रोल्ड फ्लैट बार को सीधे एक आयताकार खंड में रोल किया जाता है।

निर्माण कार्य के लिए, अंतर काटने और वेल्डिंग के दौरान किनारे की स्थिति, अनुभाग ज्यामिति, सीधापन और फिटिंग को प्रभावित कर सकता है। इसलिए जब ये विशेषताएं तैयार घटक के लिए मायने रखती हैं तो विनिर्माण मार्ग को स्पष्ट रूप से निर्दिष्ट किया जाना चाहिए।

अनुप्रयोग

इस्पात संरचनाएँ

कनेक्शन सदस्यों, स्टिफ़नर, ब्रैकेट, सुदृढीकरण टुकड़े और एम्बेडेड स्टील घटकों के लिए उपयोग किया जाता है।

यंत्रावली और उपकरण

उपकरण बेस, सपोर्ट प्लेट, मशीन फ्रेम, मशीनिंग ब्लैंक और भारी निर्मित घटकों के लिए उपयोग किया जाता है।

निर्माण

एम्बेडेड भागों, सुदृढीकरण घटकों, कनेक्शन टुकड़ों और अन्य निर्मित स्टीलवर्क के लिए उपयोग किया जाता है।

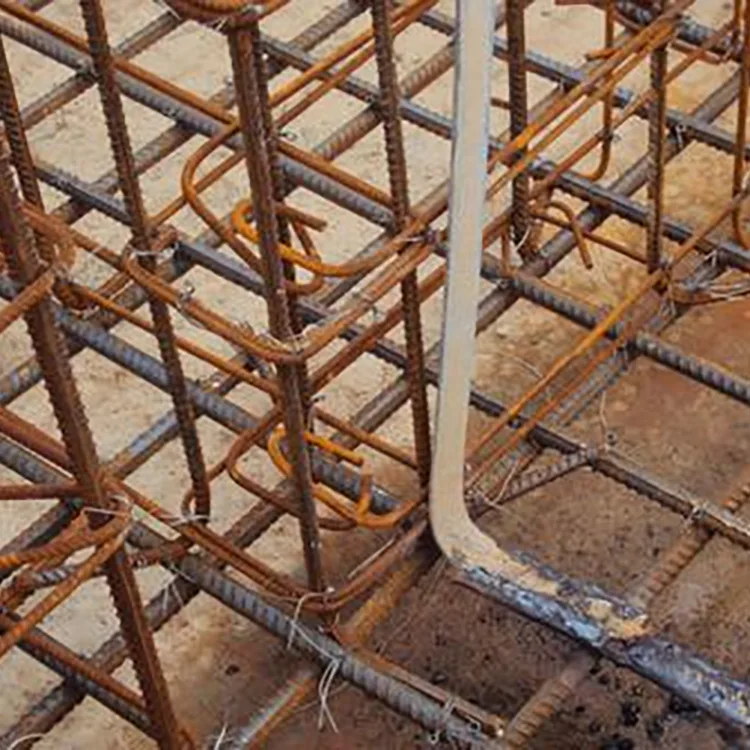

ग्राउंडिंग सिस्टम

फ्लैट बार का उपयोग ग्राउंडिंग कंडक्टर के रूप में किया जाता है क्योंकि इसे बिछाना, ठीक करना और वेल्ड करना आसान होता है। सामान्य आकारों में शामिल हैं40×4 मिमीऔर50×5 मिमी, हालांकि अंतिम आकार को विद्युत डिजाइन और लागू आवश्यकताओं का पालन करना चाहिए।

उजागर या दबे हुए ग्राउंडिंग सिस्टम के लिए, संक्षारण संरक्षण की आवश्यकता हो सकती है। निर्माण के बाद जब नमी और मिट्टी के संपर्क से अतिरिक्त सुरक्षा की आवश्यकता होती है तो हॉट-डिप गैल्वनाइजिंग किया जा सकता है।

आउटडोर और म्यूनिसिपल स्टीलवर्क

सामान्य अनुप्रयोगों में रेलिंग घटक, साइन सपोर्ट, लैंप-संबंधित संरचनाएं, गोदाम सुदृढीकरण और अन्य निर्मित आउटडोर स्टीलवर्क शामिल हैं।

भारी निर्माण

मोटा फ्लैट बार मशीनिंग, सपोर्ट प्लेट और भारी निर्मित भागों के लिए एक ठोस प्रारंभिक सामग्री प्रदान करता है।

उदाहरणों में शामिल हैं:

80×20 मिमी Q355B
100×25 मिमी Q355B

मशीनिंग अनुप्रयोगों के लिए, आवश्यक मशीनिंग भत्ता, आयामी सहनशीलता और सतह की स्थिति पर नाममात्र अनुभाग आकार के साथ विचार किया जाना चाहिए।

सतह का उपचार

मानक उत्पाद में सुरक्षात्मक कोटिंग के बिना एक काली हॉट-रोल्ड सतह होती है। अनुप्रयोग के आधार पर, निर्मित घटक को बाद में समाप्त किया जा सकता है:

चित्रकारी- पारंपरिक इनडोर और आउटडोर इस्पात संरचनाओं के लिए।

पाउडर कोटिंग- निर्मित उत्पादों के लिए जहां उपस्थिति और सतह की सुरक्षा की आवश्यकता होती है।

हॉट-डिप गैल्वनाइजिंग- बाहरी, आर्द्र या दफन सेवा शर्तों के लिए।

इलेक्ट्रोगैल्वनाइजिंग- जहां एक पतली जस्ता कोटिंग उपयुक्त है।

सतह के उपचार का चयन ऑपरेटिंग वातावरण और निर्माण क्रम के अनुसार किया जाना चाहिए।

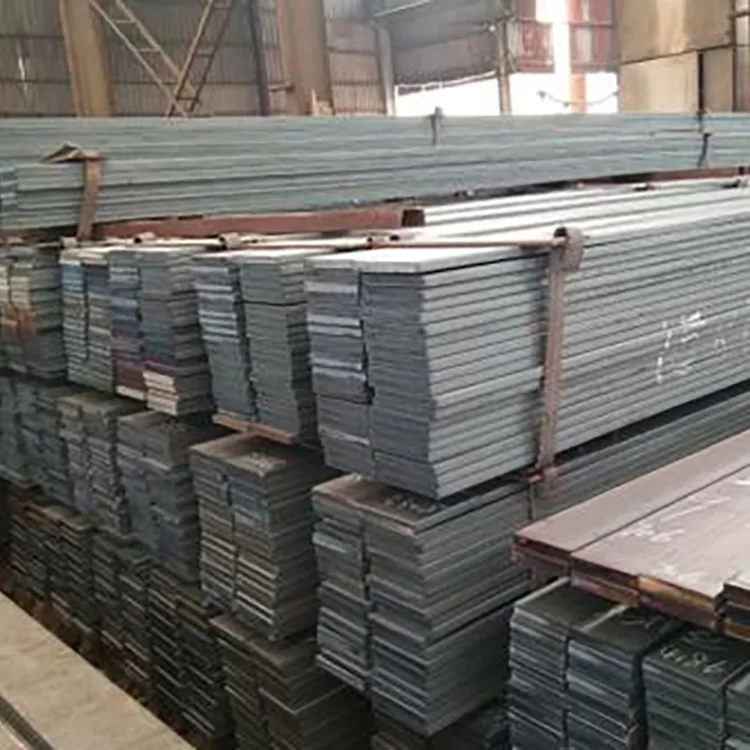

प्रसंस्करण

उपलब्ध प्रसंस्करण में शामिल हैं:

• निश्चित-लंबाई काटना
• ड्रिलिंग और छिद्रण
• झुकने
• चम्फरिंग
• कोणीय कटिंग
• deburring

दोहराए जाने वाले निर्माण के लिए, प्री-कट लंबाई साइट पर कटिंग को कम कर सकती है और उत्पादन को सरल बना सकती है। जब तैयार भागों को गैल्वेनाइज्ड किया जाएगा, तो गैल्वनाइजिंग चरण से पहले निर्माण आवश्यकताओं की पुष्टि की जानी चाहिए।

गुणवत्ता नियंत्रण

निरीक्षण उन गुणों को कवर कर सकता है जो सीधे निर्माण और अनुप्रयोग को प्रभावित करते हैं:

• सामग्री:Q235B या Q355B जैसा निर्दिष्ट है
• आयाम:चौड़ाई और मोटाई
• सीधापन:फिटिंग और वेल्डिंग के लिए
• सतह:दिखाई देने वाली दरारें, लेमिनेशन और अन्य दोष
• लंबाई:मानक या निश्चित-लंबाई आवश्यकताएँ
• दस्तावेज़ीकरण:सामग्री प्रमाणपत्र और सहमत निरीक्षण रिकॉर्ड

ब्लैक हॉट-रोल्ड स्टील पर मिल स्केल सामान्य है। निरीक्षण उन दोषों पर केंद्रित है जो निर्माण, मशीनिंग या इच्छित अनुप्रयोग को प्रभावित कर सकते हैं।

हॉट-रोल्ड स्टील फ्लैट बार को कैसे निर्दिष्ट करें

एक कोटेशन अनुरोध में आम तौर पर निम्नलिखित जानकारी शामिल होनी चाहिए:

• इस्पात श्रेणी
• चौड़ाई और मोटाई
• लंबाई
• मात्रा
• प्रसंस्करण आवश्यकताएँ
• सतह का उपचार
• यदि निर्मित भागों की आवश्यकता हो तो ड्राइंग

उदाहरण के लिए:

Q235B / 50×8 मिमी / 6 मीटर / हॉट-रोल्ड स्टील फ्लैट बार / 20 टन

प्रसंस्कृत सामग्री के लिए:

Q355B / 100×25 मिमी / निश्चित लंबाई / ड्राइंग के अनुसार ड्रिलिंग और कटिंग

हमें क्यों चुनें?

तियानजिन दकिउज़ुआंग में हमारी इस्पात आपूर्ति श्रृंखला कटिंग और डाउनस्ट्रीम प्रसंस्करण संसाधनों के साथ-साथ हॉट-रोल्ड फ्लैट बार आपूर्ति का समर्थन करती है।

• आकार सीमा:12-200 मिमी चौड़ाई और 3-60 मिमी मोटाई
• ग्रेड:Q235B और Q355B
• मानक लंबाई:6 मीटर, 9 मीटर और 12 मीटर
• प्रसंस्करण:काटना, ड्रिलिंग, झुकना, चम्फरिंग और कोणीय काटना
• दस्तावेज़ीकरण:सामग्री प्रमाणपत्र और सहमत निरीक्षण रिकॉर्ड

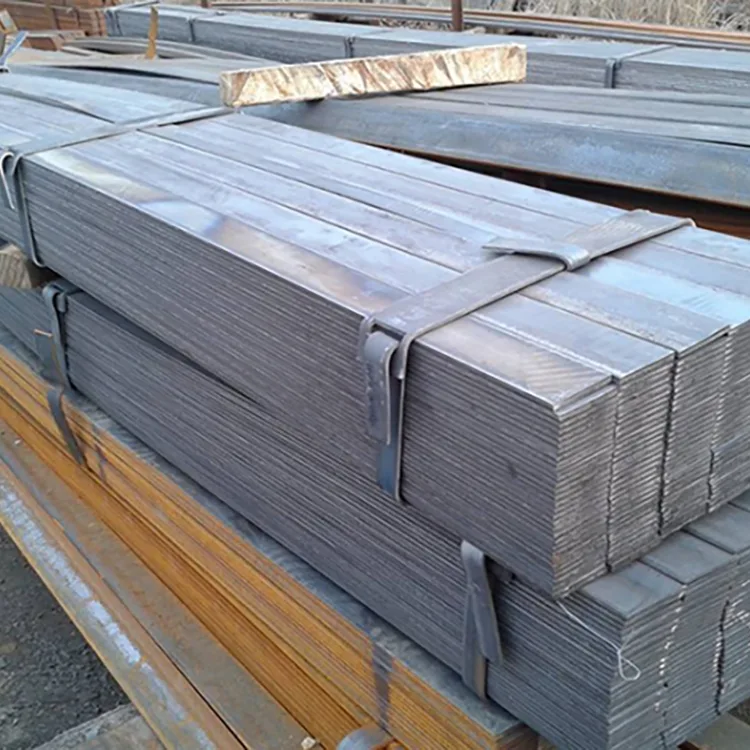

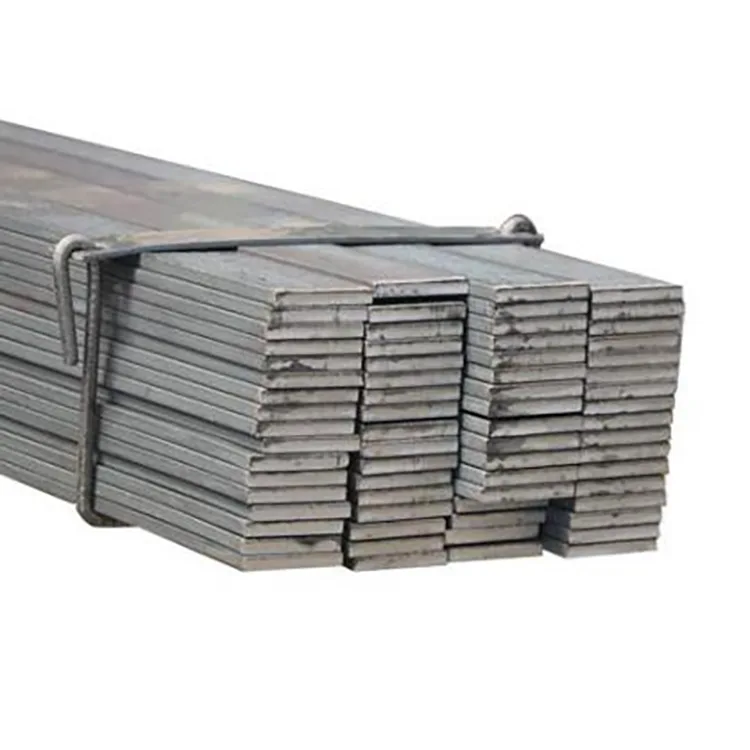

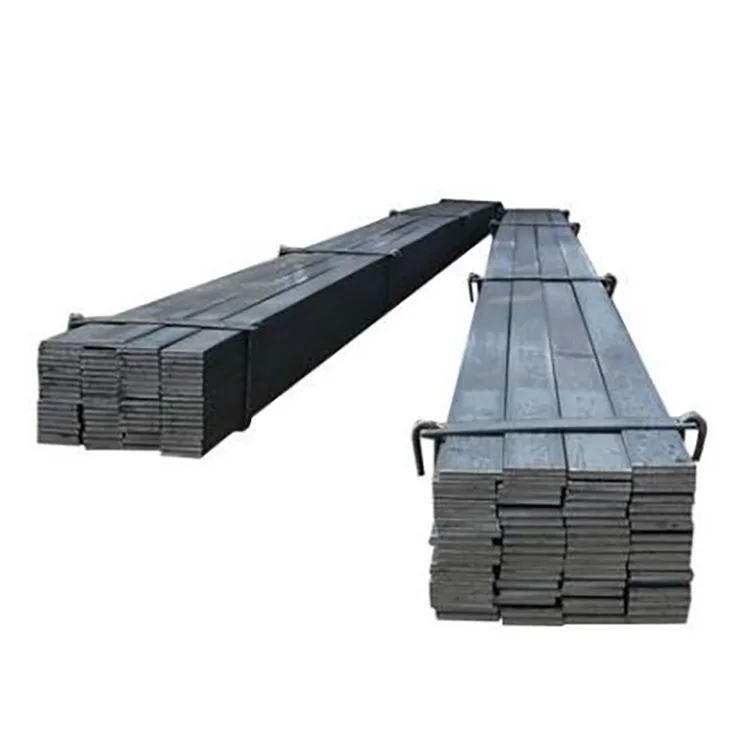

• निर्यात पैकिंग:बंडल पैकिंग और नमी संरक्षण की व्यवस्था की जा सकती है

वितरण

सामान्य विशिष्टताओं की आपूर्ति उपलब्ध स्टॉक से की जा सकती है, जबकि गैर-मानक आकार और संसाधित भागों को उत्पादन आवश्यकताओं के अनुसार व्यवस्थित किया जाता है।

बड़े ऑर्डर के लिए, ग्राहक एक आकार सूची और कटिंग शेड्यूल प्रदान कर सकते हैं ताकि सामग्री योजना आवश्यक टुकड़े आयामों पर आधारित हो।

अक्सर पूछे जाने वाले प्रश्न

Q1. क्या हॉट-रोल्ड स्टील फ्लैट बार वेल्डिंग के लिए उपयुक्त है?

हाँ। Q235B का उपयोग आमतौर पर सामान्य वेल्डेड फैब्रिकेशन के लिए किया जाता है, जबकि Q355B को उन घटकों के लिए चुना जा सकता है जहां डिज़ाइन के लिए उच्च शक्ति की आवश्यकता होती है।

Q2. क्या काली सतह पर जंग लग गया है?

आमतौर पर नहीं. अंधेरी सतह मुख्य रूप से हॉट-रोलिंग मिल स्केल है। लाल-भूरा जंग एक अलग संक्षारण स्थिति है।

Q3. क्या फ्लैट बार को गैल्वेनाइज्ड किया जा सकता है?

हाँ। निर्माण के बाद बार को गैल्वनाइज किया जा सकता है जब तैयार घटक को अतिरिक्त संक्षारण संरक्षण की आवश्यकता होती है।

Q4. हॉट रोल्ड और कोल्ड ड्रॉन फ्लैट बार में क्या अंतर है?

हॉट रोल्ड फ्लैट बार का उपयोग मुख्य रूप से संरचनात्मक निर्माण और सामान्य औद्योगिक अनुप्रयोगों के लिए किया जाता है। ठंडे खींचे गए फ्लैट बार को सख्त आयामों, अधिक सुसंगत ज्यामिति और बेहतर सतह फिनिश के लिए आगे संसाधित किया जाता है।

Q5. क्या बार को एक निश्चित लंबाई तक काटा जा सकता है?

हाँ। मानक लंबाई 6 मीटर, 9 मीटर और 12 मीटर हैं, और आवश्यक आयामों के अनुसार निश्चित लंबाई की कटिंग की व्यवस्था की जा सकती है।

Q6. क्या फ्लैट बार को ड्रिल किया जा सकता है या मोड़ा जा सकता है?

हाँ। उपयुक्त आकार और आवश्यकताओं के लिए कटिंग, ड्रिलिंग, पंचिंग, बेंडिंग, चैम्फरिंग और एंगल्ड कटिंग उपलब्ध हैं।

Q7. क्या मुझे Q235B या Q355B चुनना चाहिए?

Q235B का उपयोग आमतौर पर सामान्य निर्माण के लिए किया जाता है, जबकि Q355B का चयन तब किया जाता है जब डिज़ाइन को उच्च शक्ति स्तर की आवश्यकता होती है। चयन को केवल सामग्री ग्रेड के बजाय इंजीनियरिंग आवश्यकता का पालन करना चाहिए।

Q8. क्या फ्लैट बार का उपयोग ग्राउंडिंग के लिए किया जा सकता है?

हाँ। 40×4 मिमी और 50×5 मिमी जैसे आकार आमतौर पर उपयोग किए जाते हैं, लेकिन अंतिम कंडक्टर का आकार ग्राउंडिंग डिज़ाइन और लागू विद्युत आवश्यकताओं द्वारा निर्धारित किया जाना चाहिए।

Q9. क्या एएसटीएम ए36 या एसएस400 की आपूर्ति की जा सकती है?

आवश्यक सामग्री विनिर्देशों और दस्तावेज़ीकरण के अधीन, एएसटीएम ए36, एसएस400 और अन्य सहमत ग्रेडों पर निर्यात आदेशों के लिए चर्चा की जा सकती है।

Q10. कोटेशन अनुरोध में कौन सी जानकारी शामिल की जानी चाहिए?

स्टील ग्रेड, चौड़ाई, मोटाई, लंबाई, मात्रा, प्रसंस्करण आवश्यकताओं और सतह के उपचार प्रदान करें। निर्मित भागों के लिए, जब भी उपलब्ध हो, एक ड्राइंग शामिल की जानी चाहिए।
