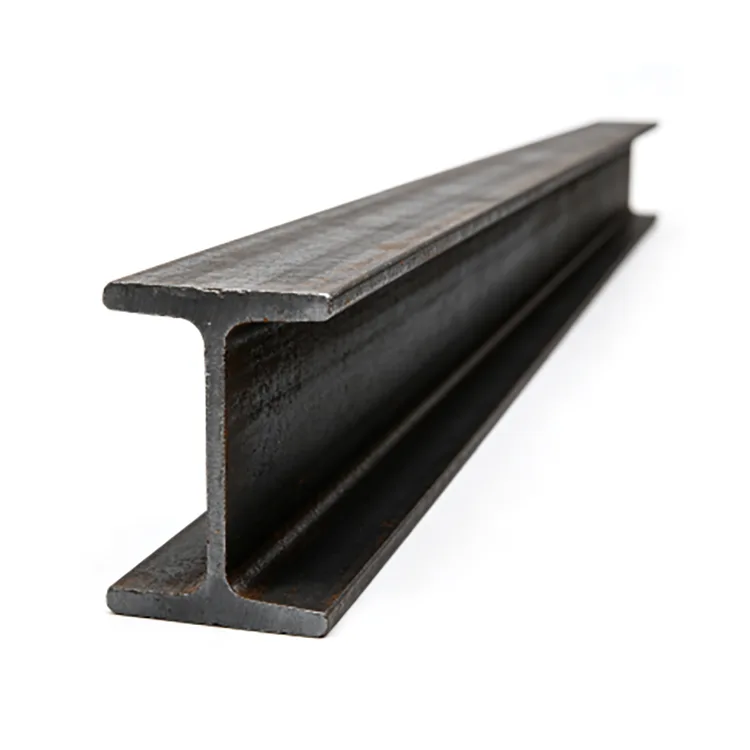

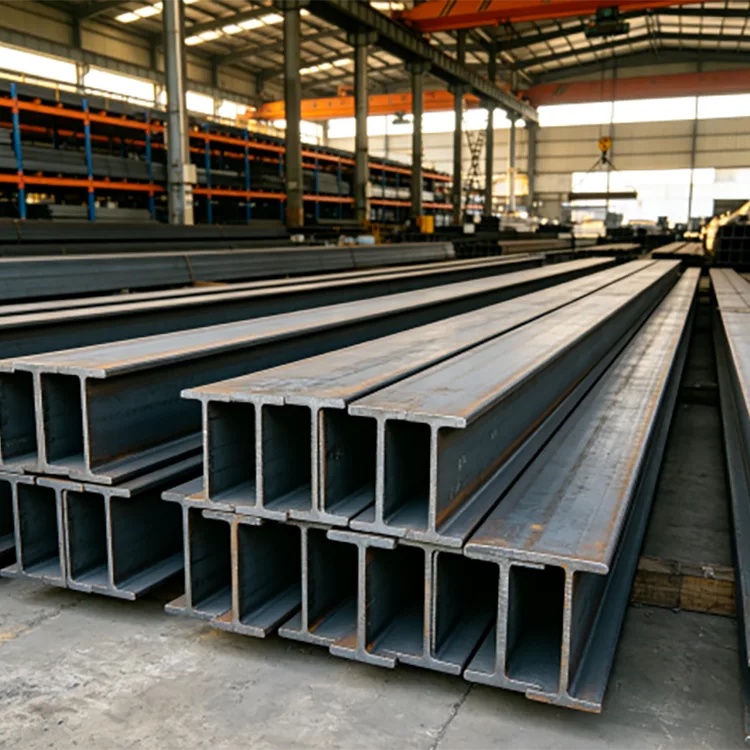

हॉट-रोल्ड आई-बीम

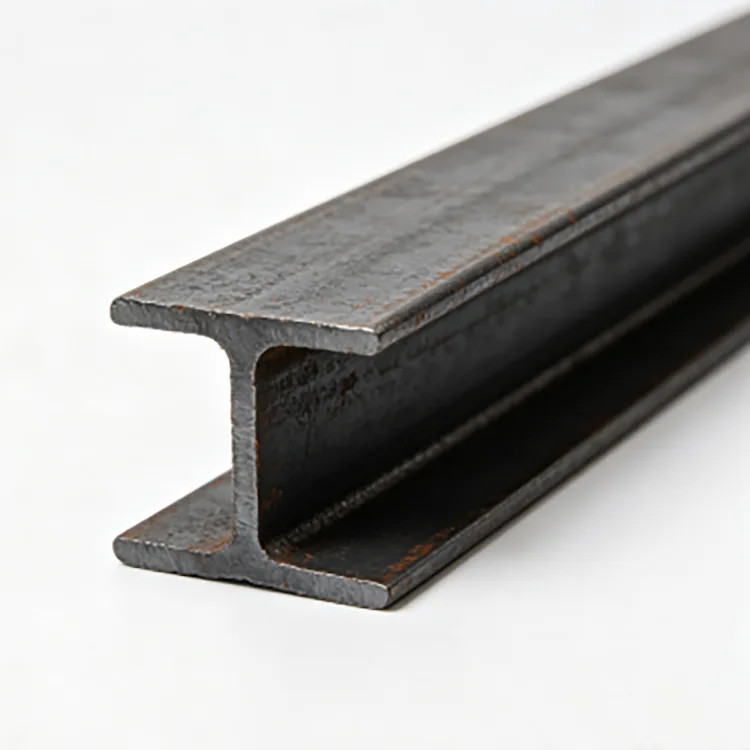

हॉट-रोल्ड आई-बीम एक हॉट-रोल्ड स्ट्रक्चरल स्टील सेक्शन है जिसमें दो फ्लैंज एक केंद्रीय वेब से जुड़े होते हैं। यह खंड अलग-अलग स्टील प्लेटों को एक साथ वेल्डिंग करने के बजाय सीधे उच्च तापमान पर रोल करके बनाया जाता है।

आई-आकार की ज्यामिति फ्लैंज के माध्यम से झुकने का प्रतिरोध प्रदान करती है जबकि वेब अनुभाग को जोड़ता है और कतरनी बलों को वहन करता है। यह आमतौर पर फैक्ट्री संरचनाओं, प्लेटफार्मों, उपकरण बेस, पाइप रैक और अन्य संरचनात्मक स्टीलवर्क के लिए आपूर्ति की जाती है।

रोंगहेंग Q235B और Q355B हॉट-रोल्ड आई-बीम को 10# से 63# के सामान्य आकार में, 6 मीटर, 9 मीटर और 12 मीटर की मानक लंबाई के साथ आपूर्ति करता है। परियोजना की आवश्यकताओं के अनुसार निश्चित-लंबाई काटने और अन्य प्रसंस्करण की व्यवस्था की जा सकती है।

विशेष विवरण

सामान्यतः अनुरोधित अनुभागों में 12.6#, 14#, 16#, 18#, 20ए#, 25ए# और 32ए# शामिल हैं। सटीक अनुभाग आयाम, निकला हुआ किनारा चौड़ाई, वेब मोटाई और सैद्धांतिक वजन चयनित अनुभाग पदनाम पर निर्भर करते हैं।

आई बीम साइज का चयन कैसे करें

सही आई बीम का आकार केवल कीमत या उपलब्धता के बजाय संरचनात्मक आवश्यकता पर निर्भर करता है। अनुभाग का चयन करने से पहले स्पैन, लागू भार, समर्थन स्थिति, रिक्ति, कनेक्शन विधि और स्वीकार्य विक्षेपण पर विचार किया जाना चाहिए।

लंबी अवधि, संकेंद्रित उपकरण भार या समर्थनों के बीच अधिक दूरी के लिए बड़े खंड की आवश्यकता हो सकती है। संरचनात्मक डिज़ाइन को झुकने और कतरनी के अलावा पार्श्व स्थिरता और सेवाक्षमता पर भी विचार करने की आवश्यकता हो सकती है।

जब संरचनात्मक ड्राइंग पहले से ही बीम संख्या निर्दिष्ट करती है, तो ऑर्डर को केवल समान आयामों या उपलब्ध स्टॉक के आधार पर प्रतिस्थापन की अनुमति देने के बजाय निर्दिष्ट अनुभाग का पालन करना चाहिए।

आई बीम या एच बीम?

I बीम और H बीम में अलग-अलग क्रॉस-सेक्शनल ज्यामिति और सेक्शन गुण होते हैं। पारंपरिक I बीम में आम तौर पर संकीर्ण फ्लैंज और झुकी हुई आंतरिक फ्लैंज सतह होती है, जबकि H बीम में आमतौर पर व्यापक फ्लैंज होते हैं।

आई बीम का उपयोग आमतौर पर झुकने वाले सदस्यों के रूप में किया जाता है, जबकि एच बीम को अक्सर कॉलम और भारी संरचनात्मक फ्रेम के लिए चुना जाता है। यह केवल एक सामान्य भेद है; वास्तविक अनुभाग संरचनात्मक डिज़ाइन द्वारा निर्धारित किया जाना चाहिए।

एक I बीम को केवल इसलिए H बीम से प्रतिस्थापित नहीं किया जाना चाहिए क्योंकि दोनों खंड समान दिखते हैं या एक अधिक आसानी से उपलब्ध है।

Q235B या Q355B?

Q235B का उपयोग आमतौर पर फ़ैक्टरी बीम, प्लेटफ़ॉर्म, उपकरण समर्थन और सामान्य संरचनात्मक निर्माण के लिए किया जाता है जहां चयनित अनुभाग आवश्यक लोड शर्तों को पूरा करता है।

Q355B उच्च सामग्री शक्ति प्रदान करता है और इसे भारी संरचनात्मक अनुप्रयोगों के लिए निर्दिष्ट किया जा सकता है जहां डिज़ाइन को इसकी आवश्यकता होती है।

एक उच्च स्टील ग्रेड स्वचालित रूप से एक छोटे खंड को उपयुक्त नहीं बनाता है। यदि स्टील के वजन को कम करने के लिए ग्रेड को बदला जाता है, तो ताकत, विक्षेपण और स्थिरता के लिए संरचनात्मक डिजाइन की फिर से जांच की जानी चाहिए।

विनिर्माण प्रक्रिया

बीम सीधे हॉट-रोलिंग ऑपरेशनों की एक श्रृंखला के माध्यम से बनाई जाती है:

स्टील बिलेट → हीटिंग → रफ रोलिंग → इंटरमीडिएट रोलिंग → फिनिशिंग रोलिंग → साइजिंग → स्ट्रेटनिंग → कटिंग → इंस्पेक्शन → बंडलिंग

क्रमिक रोलिंग पास वेब और फ्लैंज को स्थापित करते हैं और अनुभाग को आवश्यक आयामों में लाते हैं। रोल करने के बाद, बीम के आयाम, सीधेपन और सतह की स्थिति की जाँच की जाती है।

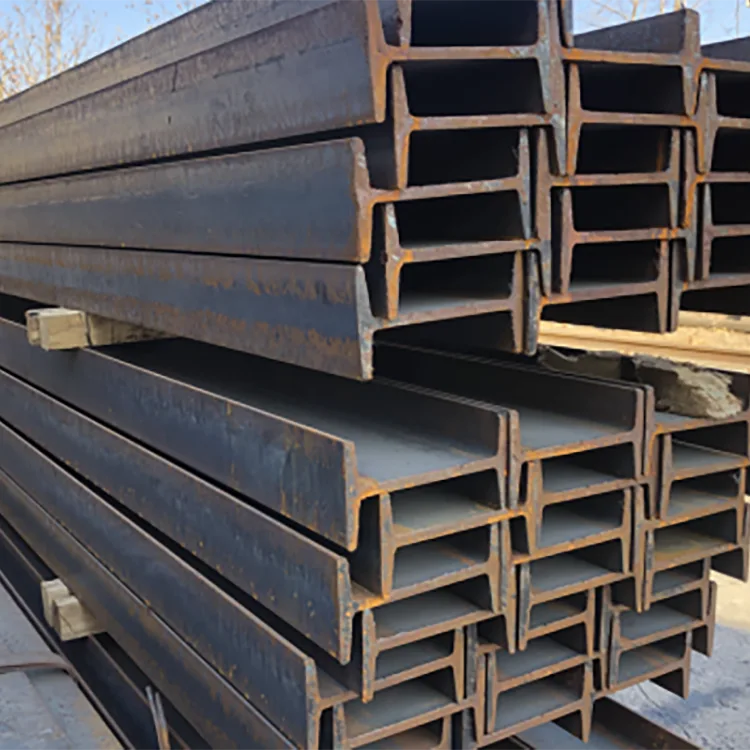

आमतौर पर काले हॉट-रोल्ड स्टील पर पाया जाने वाला डार्क मिल स्केल रोलिंग के दौरान बनने वाली एक उत्पादन सतह है और इसे वायुमंडलीय जंग के साथ भ्रमित नहीं किया जाना चाहिए।

रोल्ड आई बीम का उपयोग क्यों करें?

मूल वेब-और-फ्लैंज ज्यामिति रोलिंग के दौरान निर्मित होती है, इसलिए ग्राहक को अलग-अलग प्लेटों के बजाय एक तैयार संरचनात्मक खंड प्राप्त होता है जिसे आई-आकार के सदस्य में बनाने की आवश्यकता होती है।

यह बाद में काटने और निर्माण को सरल बनाता है और मूल बीम अनुभाग बनाने के लिए उपयोग किए जाने वाले अनुदैर्ध्य वेल्ड से बचाता है। लगातार रोल किए गए अनुभाग बैच परियोजनाओं पर समन्वय करने के लिए सामग्री शेड्यूल और फैब्रिकेशन चित्रों को भी आसान बनाते हैं।

अनुप्रयोग

हॉट-रोल्ड आई-बीम का उपयोग मुख्य रूप से वहां किया जाता है जहां आई-सेक्शन एक उपयुक्त संरचनात्मक झुकने वाला सदस्य प्रदान करता है।

• फ़ैक्टरी भवन और कार्यशालाएँ
• छत और मंच संरचनाएँ
• उपकरण आधार और मशीनरी समर्थन
• पाइप रैक और औद्योगिक समर्थन फ्रेम
• गोदाम संरचनाएँ
• कन्वेयर और सामग्री-हैंडलिंग संरचनाएं
• नगरपालिका और बुनियादी ढांचा स्टीलवर्क
• बाहरी संरचनात्मक फ्रेम

उपकरण आधार

मशीनरी अनुप्रयोगों के लिए, बीम चयन को कुल उपकरण वजन से अधिक पर विचार करना चाहिए। समर्थन अवधि, बढ़ते बिंदु, भार वितरण, कंपन और बार-बार लोडिंग सभी आवश्यक अनुभाग को प्रभावित कर सकते हैं।

आपूर्ति की गई मशीनरी परियोजनाओं के लिए, उपकरण आधार और समर्थन निर्माण के लिए 14#–20# I बीम का उपयोग किया गया है।

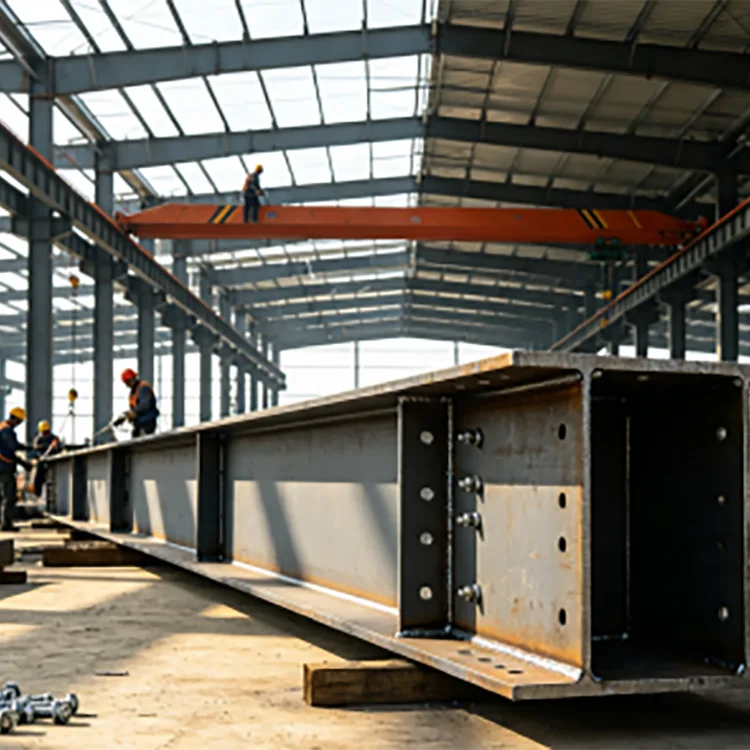

फ़ैक्टरी संरचनाएँ

फ़ैक्टरी निर्माण के लिए, छत से संबंधित बीम, प्लेटफ़ॉर्म सदस्यों और समर्थन संरचनाओं के लिए 16#–25# Q235B I बीम की आपूर्ति की गई है।

बैच निर्माण के लिए सुसंगत खंड आयाम महत्वपूर्ण हैं क्योंकि स्थापना के दौरान बीम को कनेक्शन प्लेटों और आसन्न संरचनात्मक सदस्यों के साथ संरेखित करने की आवश्यकता होती है।

सतह और संक्षारण संरक्षण

हॉट-रोल्ड आई-बीम को संक्षारण-सुरक्षा कोटिंग के बिना काले हॉट-रोल्ड स्टील के रूप में आपूर्ति की जाती है।

शुष्क इनडोर अनुप्रयोगों के लिए, काली सतह का उपयोग तब किया जा सकता है जब परियोजना को अतिरिक्त संक्षारण संरक्षण की आवश्यकता नहीं होती है। खुले आउटडोर स्टीलवर्क के लिए, पेंटिंग, हॉट-डिप गैल्वनाइजिंग या अन्य उपयुक्त कोटिंग सिस्टम को सेवा वातावरण के अनुसार निर्दिष्ट किया जा सकता है।

जहां गैल्वनाइजिंग की आवश्यकता होती है, वहां कटिंग, ड्रिलिंग और अन्य निर्माण को गैल्वनाइजिंग प्रक्रिया से पहले पूरा किया जाना चाहिए। इससे उजागर स्टील की मात्रा कम हो जाती है जिसे अन्यथा प्रसंस्करण के बाद मरम्मत की आवश्यकता होती।

निर्माण और प्रसंस्करण

रोंगहेंग परियोजना ड्राइंग के अनुसार प्रसंस्करण की व्यवस्था कर सकता है, जिसमें शामिल हैं:

• निश्चित-लंबाई काटना
• ड्रिलिंग
• बेवलिंग
• सीधा
• deburring
• अन्य सहमत ड्राइंग-आधारित प्रसंस्करण

बड़े ऑर्डर के लिए, ग्राहक उत्पादन से पहले कटिंग सूची और निर्माण चित्र प्रदान कर सकते हैं। यह बीम की लंबाई और प्रसंस्करण आवश्यकताओं को स्थापना आयामों के साथ समन्वयित करने की अनुमति देता है।

गुणवत्ता निरीक्षण

निरीक्षण सामग्री ग्रेड, अनुभाग पदनाम और तैयार आयामों पर केंद्रित है।

• इस्पात श्रेणी:Q235B, Q355B या निर्दिष्ट ग्रेड की पुष्टि करें।
• अनुभाग:खरीद आदेश और ड्राइंग के विरुद्ध बीम संख्या की जांच करें।
• आयाम:बीम की ऊंचाई, निकला हुआ किनारा चौड़ाई, वेब मोटाई और लागू सहनशीलता सत्यापित करें।
• लंबाई:मानक या निश्चित-लंबाई आवश्यकताओं की जाँच करें।
• सीधापन:पुष्टि करें कि बीम निर्माण और स्थापना के लिए उपयुक्त है।
• सतह:गंभीर दरारें, लेमिनेशन और अन्य प्रासंगिक दोषों की जाँच करें।

सामग्री प्रमाणपत्र और सहमत निरीक्षण रिकॉर्ड परियोजना आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं। अनुबंध में निर्दिष्ट होने पर तृतीय-पक्ष निरीक्षण की भी व्यवस्था की जा सकती है।

वज़न और निपटान

खरीद अनुबंध के अनुसार स्टील ऑर्डर का निपटान वास्तविक वजन या सैद्धांतिक वजन के आधार पर किया जा सकता है।

वास्तविक वजन वितरित सामग्री के मापा द्रव्यमान पर आधारित होता है। सैद्धांतिक वजन की गणना चयनित अनुभाग के प्रकाशित इकाई वजन और उसकी आपूर्ति की गई लंबाई से की जाती है।

उदाहरण के लिए, 20 किग्रा/मीटर सैद्धांतिक इकाई भार और 12 मीटर लंबाई वाली एक बीम का सैद्धांतिक भार 240 किग्रा है।

थोक ऑर्डर के लिए, उत्पादन और शिपमेंट से पहले निपटान विधि की पुष्टि की जानी चाहिए।

परियोजना अनुप्रयोग

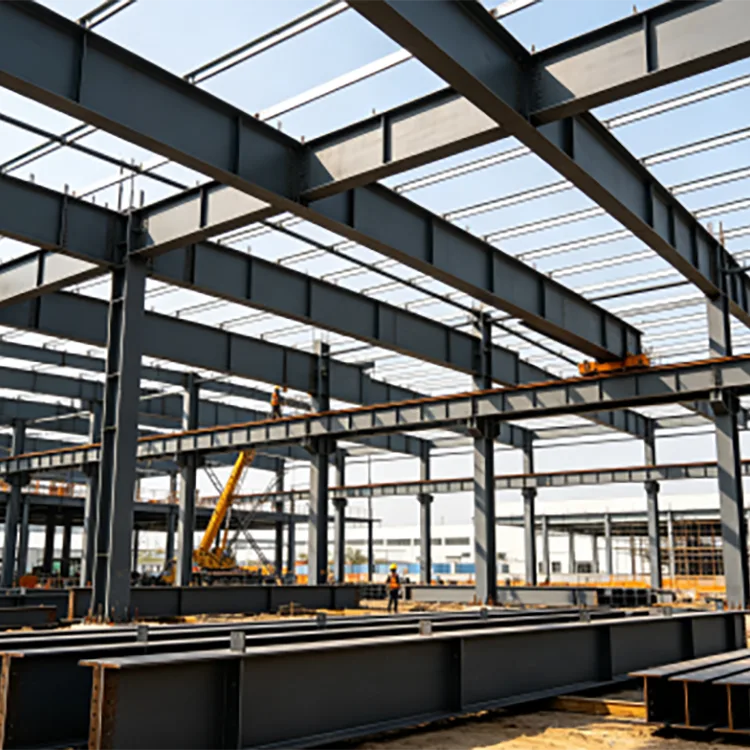

फ़ैक्टरी की छत और प्लेटफ़ॉर्म संरचनाएँ

उत्तरी चीन की एक फ़ैक्टरी परियोजना में छत से संबंधित बीम, प्लेटफ़ॉर्म और समर्थन संरचनाओं के लिए 16#–25# Q235B हॉट-रोल्ड आई-बीम का उपयोग किया गया। सामग्री को निर्माण से पहले अनुभाग और आयामी जांच के साथ बैचों में आपूर्ति की गई थी।

उपकरण आधार

एक मशीनरी निर्माता ने उपकरण आधारों और समर्थन संरचनाओं के लिए 14#–20# I बीम का उपयोग किया। सतह के उपचार से पहले आवश्यक समर्थन आयामों के अनुसार बीम को काटा और निर्मित किया गया था।

औद्योगिक संयंत्र संरचनाएँ

दक्षिण पूर्व एशियाई बुनियादी ढांचा परियोजना के लिए, Q355B I बीम को प्लांट फ्रेमिंग और पाइप-सपोर्ट संरचनाओं के लिए आपूर्ति की गई थी। ऑर्डर में कंटेनर शिपमेंट के लिए छंटाई, बंडल सुदृढीकरण और निर्यात दस्तावेज शामिल थे।

तियानजिन दाकिउज़ुआंग से आपूर्ति

रोंगहेंग की आपूर्ति श्रृंखला तियानजिन दकिउज़ुआंग में स्थित है, जिसमें हॉट-रोल्ड सेक्शन स्टील, वेयरहाउसिंग, प्रसंस्करण और निर्यात लॉजिस्टिक्स तक पहुंच है।

10# से 63# तक सामान्य आई बीम अनुभागों को स्टॉक और परियोजना की मांग के अनुसार व्यवस्थित किया जा सकता है। Q235B और Q355B विभिन्न संरचनात्मक आवश्यकताओं के लिए उपलब्ध हैं, जबकि निश्चित लंबाई की कटिंग और सहमत प्रसंस्करण को शिपमेंट से पहले समन्वित किया जा सकता है।

विदेशी ऑर्डर के लिए, सामग्री की छँटाई, बंडलिंग, कंटेनर लोडिंग और निर्यात दस्तावेज़ीकरण को भी शिपमेंट आवश्यकताओं के अनुसार समन्वित किया जा सकता है।

Q1. हॉट-रोल्ड आई-बीम का उपयोग किसके लिए किया जाता है?

इसका उपयोग आमतौर पर फैक्ट्री बीम, छत और प्लेटफ़ॉर्म संरचनाओं, उपकरण बेस, पाइप रैक, गोदाम संरचनाओं और अन्य संरचनात्मक स्टीलवर्क के लिए किया जाता है।

Q2. क्या I बीम H बीम के समान है?

नहीं, उनकी निकला हुआ किनारा ज्यामिति और अनुभाग गुण अलग-अलग हैं। संरचनात्मक आवश्यकताओं की जांच किए बिना I बीम को H बीम से प्रतिस्थापित नहीं किया जाना चाहिए।

Q3. कौन सा बेहतर है, आई बीम या एच बीम?

कोई भी सार्वभौमिक रूप से बेहतर नहीं है। उपयुक्त अनुभाग स्पैन, लोडिंग, अनुभाग गुण, समर्थन स्थितियों और संरचनात्मक डिजाइन पर निर्भर करता है।

Q4. कौन से स्टील ग्रेड उपलब्ध हैं?

Q235B और Q355B आपूर्ति किए गए मुख्य ग्रेड हैं। परियोजना के लिए आवश्यक होने पर अन्य ग्रेडों पर चर्चा की जा सकती है।

Q5. कौन से आकार उपलब्ध हैं?

सामान्य आकार सीमा 10#–63# है, जिसमें ए/बी श्रृंखला अनुभाग शामिल हैं। सटीक आयाम और सैद्धांतिक इकाई वजन चयनित अनुभाग पदनाम पर निर्भर करते हैं।

Q6. क्या बीम को एक निश्चित लंबाई तक काटा जा सकता है?

हाँ। मानक लंबाई में 6 मीटर, 9 मीटर और 12 मीटर शामिल हैं, और परियोजना की आवश्यकताओं के अनुसार निश्चित लंबाई की कटिंग की व्यवस्था की जा सकती है।

Q7. क्या आप डिलीवरी से पहले आई बीम ड्रिल कर सकते हैं?

हाँ। ड्राइंग और सहमत प्रसंस्करण आवश्यकताओं के अनुसार ड्रिलिंग, कटिंग, बेवेलिंग, स्ट्रेटनिंग और डिबरिंग की व्यवस्था की जा सकती है।

Q8. क्या आई बीम को गैल्वेनाइज्ड किया जा सकता है?

हाँ। जब बाहरी या आर्द्र वातावरण के लिए अतिरिक्त संक्षारण संरक्षण की आवश्यकता होती है तो बीम को पहले बनाया जा सकता है और फिर गर्म-डुबकी गैल्वेनाइज्ड किया जा सकता है।

Q9. क्या Q235B Q355B की जगह ले सकता है?

स्वचालित रूप से नहीं. स्टील ग्रेड में बदलाव की जाँच संरचनात्मक भार, अनुभाग आकार और डिज़ाइन आवश्यकताओं के अनुसार की जानी चाहिए।

Q10. आई बीम वजन की गणना कैसे की जाती है?

सैद्धांतिक वजन की गणना आम तौर पर चयनित अनुभाग के प्रकाशित इकाई वजन को उसकी लंबाई से गुणा करके की जाती है। अनुबंध में निर्दिष्ट होने पर वास्तविक-भार निपटान का भी उपयोग किया जा सकता है।

प्रश्न11. कौन से दस्तावेज़ उपलब्ध कराए जा सकते हैं?

सामग्री प्रमाणपत्र और सहमत निरीक्षण रिकॉर्ड परियोजना आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं। आवश्यकता पड़ने पर तृतीय-पक्ष निरीक्षण की भी व्यवस्था की जा सकती है।

प्रश्न12. क्या हॉट-रोल्ड आई-बीम की आपूर्ति विदेशी परियोजनाओं के लिए की जा सकती है?

हाँ। अंतरराष्ट्रीय ऑर्डर के लिए सेक्शन स्टील सप्लाई, निश्चित-लंबाई कटिंग, सहमत प्रसंस्करण, बंडलिंग, निरीक्षण दस्तावेज़ीकरण, कंटेनर लोडिंग और निर्यात दस्तावेज़ीकरण को समन्वित किया जा सकता है।
