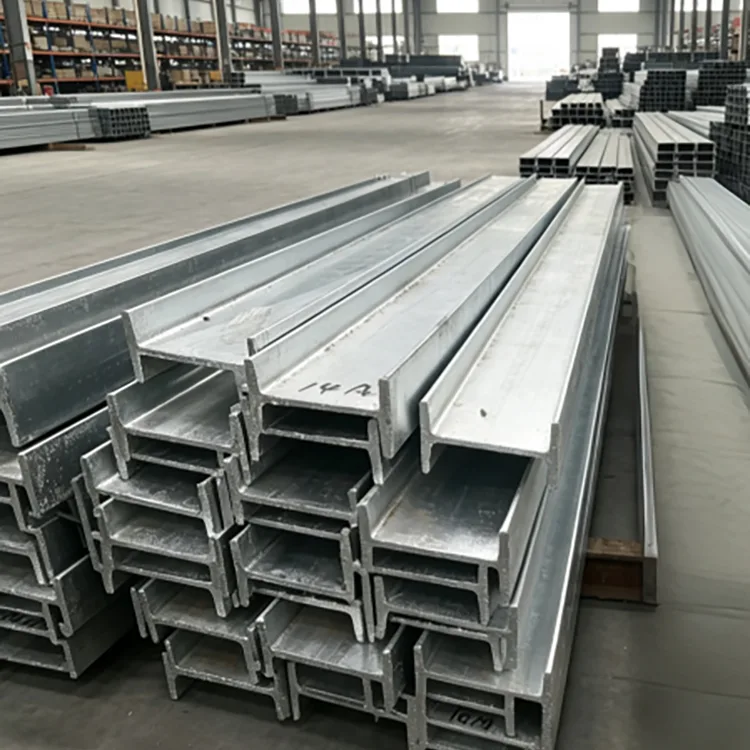

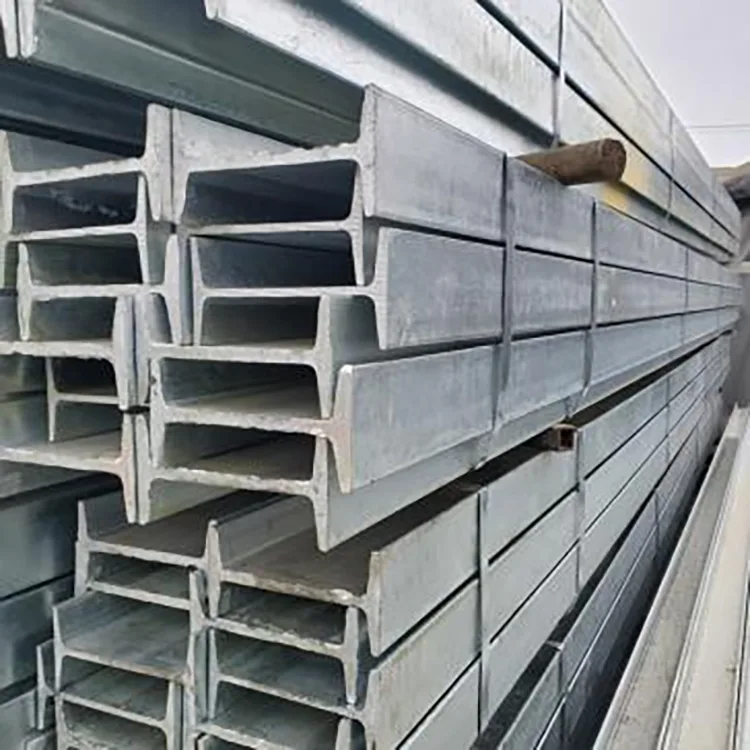

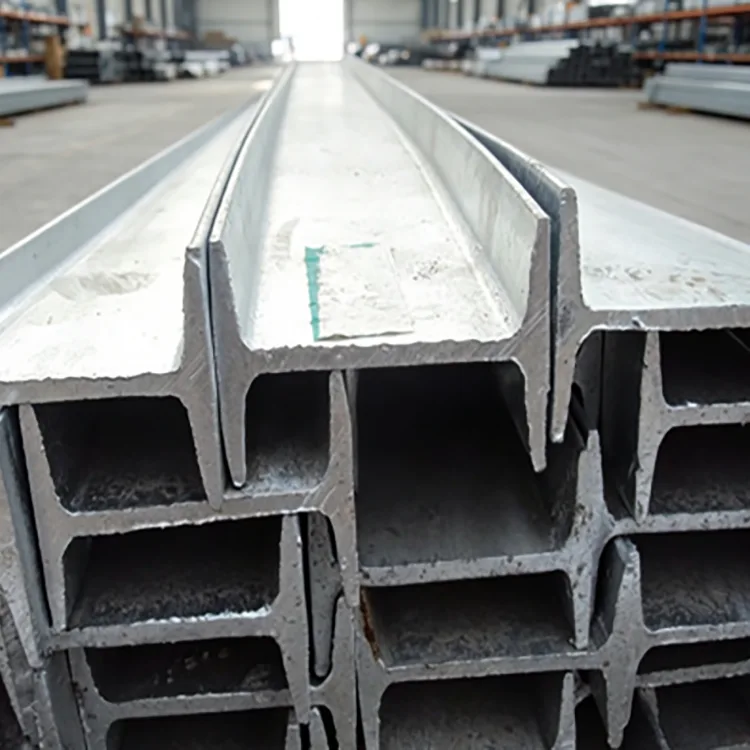

हॉट-डिप गैल्वनाइज्ड आई-बीम एक हॉट-रोल्ड आई-सेक्शन स्टील बीम है जिसे हॉट-डिप गैल्वनाइजिंग के माध्यम से जस्ता कोटिंग के साथ तैयार किया जाता है। आई-आकार का अनुभाग अपने वेब और फ्लैंज के माध्यम से संरचनात्मक प्रतिरोध प्रदान करता है, जबकि गैल्वेनाइज्ड सतह उजागर स्टीलवर्क के लिए संक्षारण सुरक्षा प्रदान करती है।
रोंगहेंग Q235B और Q355B में गैल्वेनाइज्ड I बीम की आपूर्ति करता है, जिसका सामान्य आकार 10# से 63#, मानक लंबाई 6 मीटर, 9 मीटर और 12 मीटर और अनुकूलित लंबाई लगभग 2-19 मीटर है। प्रोजेक्ट ड्राइंग के अनुसार गैल्वनाइजिंग से पहले कटिंग, ड्रिलिंग, बेवेलिंग, स्ट्रेटनिंग, ग्राइंडिंग और डिबरिंग की व्यवस्था की जा सकती है।
| वस्तु | विनिर्देश |
|---|---|
| उत्पाद | हॉट-डिप गैल्वनाइज्ड आई-बीम |

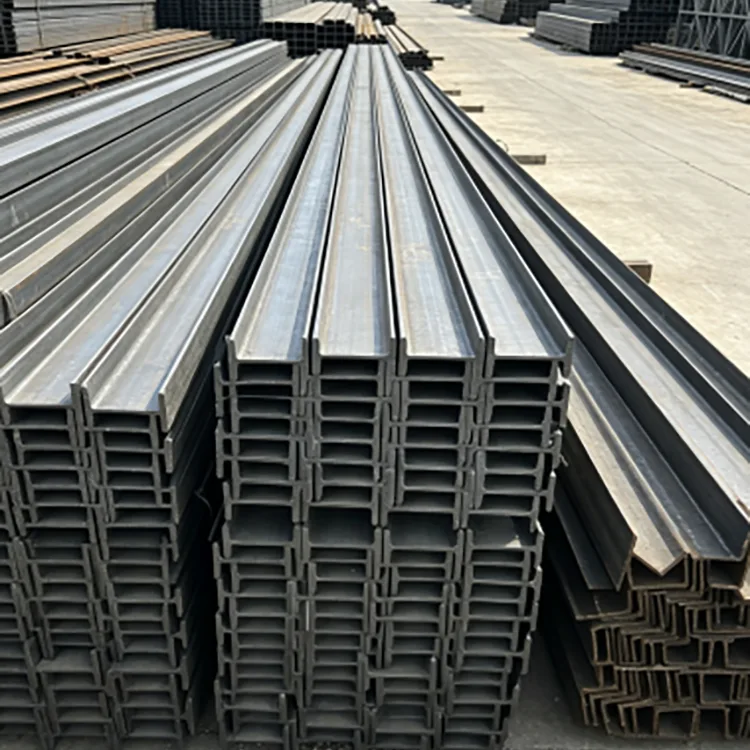

| आधार अनुभाग | हॉट-रोल्ड आई बीम |
| इस्पात श्रेणी | Q235B, Q355B |
| चीनी मानक | जीबी/टी 706-2016 वर्तमान में लागू है |
| नया मानक | जीबी/टी 706-2026, 1 दिसंबर 2026 से प्रभावी |
| गैल्वनाइजिंग मानक | जीबी/टी 13912-2020 |
| अंतर्राष्ट्रीय संदर्भ | एएसटीएम ए123/ए123एम-24 जहां लागू हो |
| सामान्य आकार | 10#–63# |
| मानक लंबाई | 6 मीटर, 9 मीटर, 12 मीटर |
| कस्टम लंबाई | लगभग 2-19 मी |
| सामान्य जिंक कोटिंग | 85-120 μm |
| बढ़ी हुई जिंक कोटिंग | परियोजना की आवश्यकता के अनुसार लगभग 100-140 μm |
| प्रसंस्करण | काटना, ड्रिलिंग, बेवेलिंग, सीधा करना, पीसना, डिबरिंग करना |
निर्यात आदेशों के लिए, संरचनात्मक स्टील मानक, गैल्वनाइजिंग मानक, अनुभाग आकार, स्टील ग्रेड, जस्ता कोटिंग और प्रसंस्करण आवश्यकताओं की पुष्टि उत्पादन से पहले परियोजना चित्र और अनुबंध के अनुसार की जानी चाहिए।
आई बीम और एच बीम अलग-अलग संरचनात्मक खंड हैं और इन्हें विनिमेय नहीं माना जाना चाहिए। एक पारंपरिक I बीम में एक संकीर्ण निकला हुआ किनारा व्यवस्था और झुकी हुई आंतरिक निकला हुआ किनारा सतह होती है, जबकि H बीम में आम तौर पर व्यापक flanges और विभिन्न खंड ज्यामिति होती है।
ऑर्डर करते समय, केवल सामान्य शब्द "स्टील बीम" का उपयोग करने के बजाय बीम को उसके अनुभाग पदनाम, आयाम और लागू मानक के आधार पर पहचानें। आपूर्तिकर्ता को कटिंग और गैल्वनाइजिंग से पहले आपूर्ति किए गए अनुभाग को अनुमोदित ड्राइंग के साथ मिलान करना चाहिए।
पसंदीदा अनुक्रम गैल्वनाइजिंग से पहले आवश्यक कटिंग और मशीनिंग को पूरा करना है ताकि संसाधित स्टील को निर्माण के बाद जस्ता सुरक्षा प्राप्त हो।
हॉट-रोल्ड आई बीम → सामग्री निरीक्षण → सीधा करना → काटना और मशीनिंग → डीग्रीजिंग → पिकलिंग → फ्लक्सिंग → सुखाना → हॉट-डिप गैल्वनाइजिंग → कूलिंग → फिनिशिंग → जिंक कोटिंग निरीक्षण → आयामी निरीक्षण → पैकिंग।
स्टील के सदस्य को लगभग 450°C पर पिघले जस्ते में डुबोया जाता है। जिंक कोटिंग उजागर वेब, फ्लैंज, किनारों और अन्य सुलभ सतहों को कवर करती है।
बड़े या भारी वर्गों के लिए, गैल्वनाइजिंग के बाद सीधेपन और आयामों की जांच की जानी चाहिए क्योंकि हीटिंग और कूलिंग अंतिम ज्यामिति को प्रभावित कर सकते हैं।
रोंगहेंग आमतौर पर 85-120 μm की जिंक कोटिंग की आपूर्ति करता है, जबकि उच्च कोटिंग की आवश्यकता निर्दिष्ट होने पर लगभग 100-140 μm उपलब्ध होता है।
| अनुप्रयोग वातावरण | कोटिंग पर विचार |
|---|---|
| सामान्य आउटडोर एक्सपोज़र | 85-120 μm |
| आर्द्र औद्योगिक वातावरण | उच्चतर कोटिंग आवश्यकता निर्दिष्ट की जा सकती है |
| तटीय या नमक युक्त वातावरण | बढ़ी हुई कोटिंग और संक्षारण मूल्यांकन |
| गंभीर रासायनिक जोखिम | परियोजना परिवेश के साथ कोटिंग अनुकूलता की पुष्टि करें |
| निरंतर समुद्री जल विसर्जन | केवल मानक वायुमंडलीय गैल्वनाइजिंग पर निर्भर न रहें |
एक मोटी जस्ता कोटिंग वायुमंडलीय जोखिम के लिए अधिक जस्ता द्रव्यमान प्रदान करती है, लेकिन कोटिंग की मोटाई को पूर्ण संक्षारण-नियंत्रण प्रणाली के विकल्प के रूप में उपयोग करने के बजाय वास्तविक पर्यावरण और परियोजना संक्षारण आवश्यकताओं के अनुसार चुना जाना चाहिए।
Q235B का उपयोग पारंपरिक संरचनात्मक अनुप्रयोगों के लिए किया जाता है जहां आवश्यक अनुभाग परिकलित भार और सेवा आवश्यकताओं को पूरा करता है। Q355B उच्च उपज शक्ति प्रदान करता है और इसे उच्च संरचनात्मक क्षमता की आवश्यकता वाले अनुप्रयोगों के लिए निर्दिष्ट किया जा सकता है।
स्टील ग्रेड का चयन बीम के आकार, स्पैन, लोडिंग और कनेक्शन डिजाइन के साथ किया जाना चाहिए। एक उच्च-शक्ति ग्रेड स्वचालित रूप से कम आकार वाले अनुभाग या अनुपयुक्त संरचनात्मक डिजाइन के लिए क्षतिपूर्ति नहीं करता है।
एक स्पष्ट क्रय विनिर्देश इस प्रकार लिखा जा सकता है:
Q355B / 25# I बीम / 12 मीटर / हॉट-डिप गैल्वेनाइज्ड / निर्दिष्ट जिंक कोटिंग / ड्राइंग के अनुसार कट।
जहां संभव हो, हॉट-डिप गैल्वनाइजिंग से पहले निर्माण पूरा किया जाना चाहिए। उपलब्ध प्रसंस्करण में शामिल हैं:
गैल्वनाइजिंग से पहले इन कार्यों को पूरा करने से संसाधित सदस्य पर जस्ता सुरक्षा प्रदान करने में मदद मिलती है। यदि गैल्वनाइजिंग के बाद कटिंग, ड्रिलिंग या वेल्डिंग की जाती है, तो खुले या गर्मी से प्रभावित क्षेत्रों को उपयुक्त मरम्मत की आवश्यकता होती है।
गैल्वेनाइज्ड आई बीम ऑर्डर के लिए, निरीक्षण में बेस स्टील और तैयार गैल्वेनाइज्ड सदस्य दोनों को शामिल किया जाना चाहिए।
सामग्री प्रमाणपत्र, गैल्वनाइजिंग निरीक्षण रिकॉर्ड, आयामी निरीक्षण डेटा और तृतीय-पक्ष निरीक्षण दस्तावेज़ीकरण को परियोजना आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।
एक तटीय औद्योगिक परियोजना में बाहरी संरचनात्मक समर्थन सदस्यों के लिए 10# और 12# Q235B हॉट-डिप गैल्वनाइज्ड I अनुभागों का उपयोग किया गया। उच्च आर्द्रता और नमक युक्त हवा के कारण, परियोजना ने बढ़ी हुई जस्ता कोटिंग निर्दिष्ट की।
गैल्वनाइज्ड सदस्यों की आपूर्ति आयामी जांच और आवश्यक प्रसंस्करण के बाद की गई थी। आपूर्ति किए गए प्रोजेक्ट रिकॉर्ड के अनुसार, संरचना सात वर्षों तक बड़े पैमाने पर जंग लगने या कोटिंग के छिलने से मुक्त रही और बार-बार पर्यवेक्षण निरीक्षण से गुजरी।
एक बड़े ग्राउंड-माउंटेड फोटोवोल्टिक प्रोजेक्ट के लिए उपकरण आधारों और धूप, हवा और बारिश के संपर्क में आने वाली सहायक संरचनाओं के लिए Q235B I बीम की आवश्यकता होती है। परियोजना की आवश्यकताओं के अनुसार बीमों को निश्चित-लंबाई प्रसंस्करण और हॉट-डिप गैल्वनाइजिंग के साथ आपूर्ति की गई थी।
अलग से बड़े पैमाने पर साइट पेंटिंग ऑपरेशन से बचते हुए, गैल्वेनाइज्ड सदस्य संरचनात्मक स्थापना के लिए तैयार होकर पहुंचे। परियोजना की 25-वर्षीय डिज़ाइन-जीवन आवश्यकता के लिए गैल्वेनाइज्ड विनिर्देश का चयन किया गया था।
निर्यात ऑर्डर के लिए, उत्पादन से पहले निम्नलिखित जानकारी की पुष्टि की जानी चाहिए:
रोंगहेंग की आपूर्ति श्रृंखला तियानजिन दकिउज़ुआंग में स्थित है, जो हॉट-रोल्ड स्टील, गैल्वनाइजिंग और डाउनस्ट्रीम स्टील प्रसंस्करण संसाधनों तक पहुंच प्रदान करती है।
मानक I बीम आकारों के लिए, जहां उपलब्ध हो वहां स्टॉक-आधारित आपूर्ति को समन्वित किया जा सकता है। प्रोजेक्ट ऑर्डर के लिए, शिपमेंट से पहले निश्चित लंबाई की कटिंग, ड्राइंग-आधारित प्रसंस्करण, गैल्वनाइजिंग, निरीक्षण और निर्यात तैयारी का समन्वय किया जा सकता है।
आई बीम में आम तौर पर संकीर्ण फ्लैंज और झुकी हुई आंतरिक फ्लैंज सतहें होती हैं, जबकि एच बीम में आमतौर पर व्यापक फ्लैंज और विभिन्न खंड ज्यामिति होती हैं। उन्हें केवल उपस्थिति के आधार पर प्रतिस्थापित करने के बजाय सटीक अनुभाग पदनाम और आयामों द्वारा निर्दिष्ट किया जाना चाहिए।
सामान्य ग्रेड में Q235B और Q355B शामिल हैं। उपयुक्त ग्रेड को संरचनात्मक डिजाइन और परियोजना विनिर्देश का पालन करना चाहिए।
सामान्य जिंक कोटिंग रेंज 85-120 μm है। लागू विनिर्देश के अधीन, बढ़ी हुई कोटिंग की आवश्यकता वाली परियोजनाओं के लिए लगभग 100-140 μm पर चर्चा की जा सकती है।
हाँ। चित्र के अनुसार गैल्वनाइजिंग से पहले निश्चित लंबाई की कटिंग, ड्रिलिंग, बेवेलिंग, स्ट्रेटनिंग, ग्राइंडिंग और डिबरिंग का काम पूरा किया जा सकता है।
हां, लेकिन जिंक कोटिंग का चयन वास्तविक एक्सपोज़र के अनुसार किया जाना चाहिए। तटीय और नमक-भरे वातावरण में सामान्य अंतर्देशीय बाहरी स्थितियों की तुलना में अधिक संक्षारण मूल्यांकन की आवश्यकता होती है। निरंतर समुद्री जल विसर्जन के लिए एक अलग संक्षारण-नियंत्रण दृष्टिकोण की आवश्यकता होती है।
स्वचालित रूप से नहीं. स्टील ग्रेड को बदलने के लिए पुष्टि की आवश्यकता होती है कि कम ताकत वाली सामग्री अभी भी आवश्यक संरचनात्मक भार और सेवा शर्तों को पूरा करती है।
गैल्वनाइजिंग के दौरान हीटिंग और कूलिंग स्टील के सदस्यों, विशेष रूप से बड़े वर्गों के आयाम और सीधेपन को प्रभावित कर सकते हैं। इसलिए गैल्वनाइजिंग के बाद तैयार बीम का निरीक्षण किया जाना चाहिए।
हां, लेकिन वेल्डिंग से गर्म क्षेत्र के आसपास का जिंक निकल जाता है। वेल्डिंग के बाद प्रभावित क्षेत्र को उपयुक्त जिंक युक्त कोटिंग से साफ और मरम्मत किया जाना चाहिए। जहां संभव हो, गैल्वनाइजिंग से पहले कनेक्शन विवरण पूरा किया जाना चाहिए।
मानक लंबाई में 6 मीटर, 9 मीटर और 12 मीटर शामिल हैं। उत्पादन और परिवहन आवश्यकताओं के अनुसार लगभग 2-19 मीटर तक की निश्चित लंबाई पर चर्चा की जा सकती है।
परियोजना के आधार पर, सामग्री प्रमाणपत्र, गैल्वनाइजिंग निरीक्षण रिकॉर्ड, आयामी निरीक्षण डेटा, पैकिंग जानकारी और तृतीय-पक्ष निरीक्षण दस्तावेज़ीकरण प्रदान किया जा सकता है।
