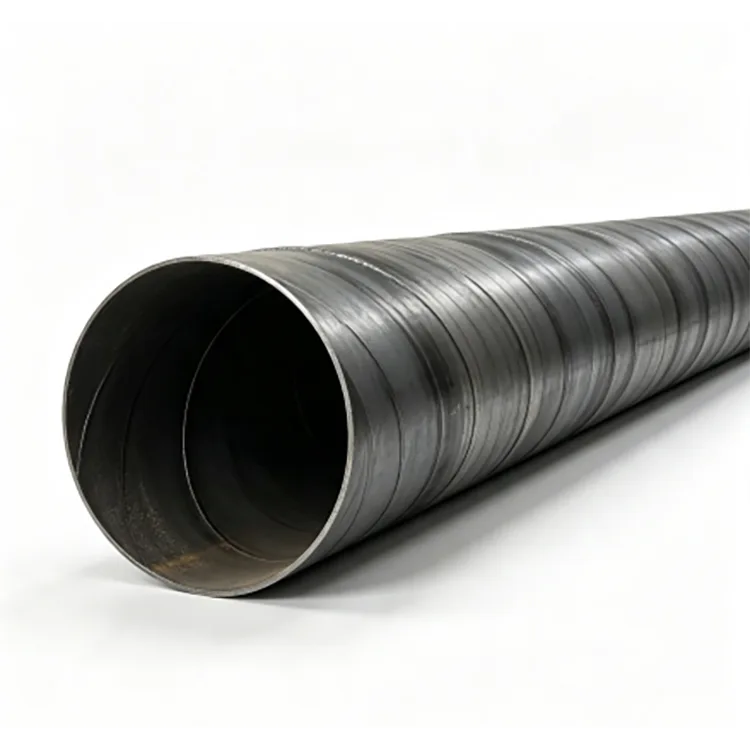

सर्पिल वेल्डेड स्टील पाइप

बड़े-व्यास वाली पाइपलाइनों के लिए, सबसे कम खरीद मूल्य हमेशा सबसे कम परियोजना लागत नहीं होती है। दीवार की मोटाई, वेल्ड गुणवत्ता, आयामी सटीकता, संक्षारण संरक्षण और निरीक्षण रिकॉर्ड सभी स्थापना, दबाव प्रदर्शन और दीर्घकालिक रखरखाव को प्रभावित करते हैं।

रोंगहेंग सर्पिल वेल्डेड स्टील पाइप को सीएनसी सर्पिल बनाने और स्वचालित डबल-पक्षीय जलमग्न आर्क वेल्डिंग के माध्यम से योग्य हॉट-रोल्ड स्टील स्ट्रिप से उत्पादित किया जाता है। उपलब्ध व्यास सीमा 219-3,620 मिमी है, दीवार की मोटाई 6-30 मिमी है। सामग्री विकल्पों में Q235B, Q355B और L245-L485 शामिल हैं, जो सामान्य नगरपालिका, संरचनात्मक, पाइलिंग, जल संचरण और पाइपलाइन अनुप्रयोगों को कवर करते हैं।

प्रत्येक उत्पादन आदेश एक परिभाषित निरीक्षण प्रक्रिया का पालन करता है जिसमें कच्चा माल, निर्माण, वेल्डिंग, आयाम, वेल्ड गुणवत्ता, हाइड्रोस्टैटिक परीक्षण और तैयार सतह की स्थिति शामिल होती है। अतिरिक्त सुरक्षा की आवश्यकता वाली परियोजनाओं के लिए, सेवा वातावरण के अनुसार पाइप को अनुकूलित एंटी-जंग सिस्टम जैसे 3PE या एपॉक्सी कोल-टार कोटिंग के साथ आपूर्ति की जा सकती है।

फोकस सीधा है: निर्दिष्ट दीवार की मोटाई और सामग्री की आपूर्ति करें, आवश्यक निरीक्षणों का दस्तावेजीकरण करें, और पाइप के सिरे और कोटिंग की स्थिति प्रदान करें जिनका उपयोग सीधे साइट पर किया जा सकता है।

प्रमुख विशेषताऐं

इंफ्रास्ट्रक्चर पाइपलाइनों के लिए बड़ी व्यास रेंज

सर्पिल वेल्डेड निर्माण विशेष रूप से बड़े-व्यास पाइप के लिए उपयुक्त है क्योंकि स्टील पट्टी को लगातार पाइप व्यास की एक विस्तृत श्रृंखला में बनाया जा सकता है।

रोंगहेंग मानक उत्पादन रेंज के रूप में 6-30 मिमी दीवार मोटाई के साथ 219 मिमी से 3,620 मिमी ओडी तक पाइप की आपूर्ति करता है। 6 मीटर, 9 मीटर और 12 मीटर की निश्चित लंबाई उपलब्ध है, जबकि गैर-मानक लंबाई और विशेष दीवार मोटाई परियोजना चित्र और विनिर्देशों के अनुसार उत्पादित की जा सकती है।

दो तरफा जलमग्न आर्क वेल्डिंग

पाइप का निर्माण स्वचालित दो तरफा जलमग्न आर्क वेल्डिंग का उपयोग करके किया जाता है। उत्पादन की लंबाई के साथ लगातार पाइप ज्यामिति और वेल्ड गुणवत्ता बनाए रखने के लिए फॉर्मिंग और वेल्डिंग प्रक्रिया को नियंत्रित किया जाता है।

पर्याप्त वेल्ड पैठ और एक सुसंगत वेल्डेड जोड़ प्राप्त करने के लिए आंतरिक और बाहरी वेल्डिंग की जाती है। निर्माण के बाद केवल दृश्य निरीक्षण पर निर्भर रहने के बजाय वेल्ड निरीक्षण को उत्पादन गुणवत्ता-नियंत्रण प्रक्रिया में शामिल किया जाता है।

स्थिर दीवार की मोटाई और दबाव प्रदर्शन

दबे हुए पानी, जल निकासी और दबाव पाइपलाइन परियोजनाओं के लिए, दीवार की मोटाई एक प्रमुख क्रय विनिर्देश है। केवल नाममात्र व्यास यह निर्धारित नहीं करता है कि कोई पाइप अनुप्रयोग के लिए उपयुक्त है या नहीं।

रोंगहेंग लागू विनिर्देश के अनुसार दीवार की मोटाई को नियंत्रित करता है और परियोजना स्वीकृति के लिए सामग्री, आयामी और निरीक्षण परिणामों का दस्तावेजीकरण कर सकता है। खरीदार खरीद अनुबंध में दीवार की मोटाई सहनशीलता, वेल्ड निरीक्षण और हाइड्रोस्टैटिक परीक्षण आवश्यकताओं को भी निर्दिष्ट कर सकते हैं।

विभिन्न वातावरणों के लिए संक्षारण संरक्षण

नंगे सर्पिल वेल्डेड स्टील पाइप का उपयोग किया जा सकता है जहां परियोजना अपनी कोटिंग प्रदान करती है या जहां सेवा वातावरण को अतिरिक्त संक्षारण संरक्षण की आवश्यकता नहीं होती है।

दबी हुई पाइपलाइनों, आर्द्र क्षेत्रों, खारी मिट्टी या तटीय परियोजनाओं के लिए, रोंगहेंग विभिन्न बाहरी संक्षारण-सुरक्षा प्रणालियों की आपूर्ति कर सकता है। 3PE कोटिंग, एपॉक्सी कोल-टार कोटिंग और अन्य निर्दिष्ट प्रणालियों का चयन मिट्टी की स्थिति, परिवहन माध्यम, डिजाइन जीवन और परियोजना आवश्यकताओं के अनुसार किया जा सकता है।

3PE-लेपित पाइप के लिए, आपूर्ति किए गए उत्पादन विनिर्देश में निम्न आवश्यकताएं शामिल हो सकती हैं:

● छीलने की ताकत: ≥50 N/cm

● आसंजन: ≥8 एमपीए

केवल पाइप व्यास के आधार पर चयनित होने के बजाय परियोजना विनिर्देश के अनुसार उपयुक्त कोटिंग प्रणाली की पुष्टि की जानी चाहिए।

साइट वेल्डिंग के लिए बेवलिंग समाप्त करें

ग्राहक की वेल्डिंग प्रक्रिया और क्षेत्र की संयुक्त आवश्यकताओं से मेल खाने के लिए पाइप के सिरों को नियंत्रित बेवल आयामों के साथ मशीनीकृत किया जा सकता है।

अंतिम तैयारी में शामिल हो सकते हैं:

● मानक बेवलिंग

● एंड-फेस फिनिशिंग

● डिबुरिंग

● आयामी सुधार

● चित्र के अनुसार विशेष अंतिम तैयारी

इससे फ़ील्ड संयुक्त वेल्डिंग से पहले आवश्यक तैयारी की मात्रा कम हो जाती है, विशेष रूप से बड़े-व्यास पाइपलाइन स्थापना के लिए।

तकनीकी निर्देश

विनिर्माण प्रक्रिया

उत्पादन प्रक्रिया उन बिंदुओं के आसपास आयोजित की जाती है जो बड़े-व्यास पाइप की गुणवत्ता को सबसे सीधे प्रभावित करते हैं।

1. हॉट-रोल्ड स्टील स्ट्रिप निरीक्षण

आने वाली स्टील स्ट्रिप को बनाने से पहले आवश्यक सामग्री ग्रेड और उत्पादन विनिर्देश के अनुसार जांचा जाता है। प्रोजेक्ट ट्रैसेबिलिटी के लिए सामग्री दस्तावेज़ीकरण प्रदान किया जा सकता है।

2. समतलीकरण एवं तैयारी

निर्माण प्रक्रिया में प्रवेश करने से पहले स्टील की पट्टी को समतल किया जाता है। उचित पट्टी की तैयारी सुसंगत गठन की स्थिति और पाइप ज्यामिति को बनाए रखने में मदद करती है।

3. सीएनसी सर्पिल गठन

पट्टी लगातार निर्दिष्ट सर्पिल व्यास में बनती है। फॉर्मिंग पैरामीटर को पाइप के व्यास, दीवार की मोटाई और सामग्री ग्रेड के अनुसार समायोजित किया जाता है।

4. आंतरिक और बाहरी जलमग्न आर्क वेल्डिंग

सर्पिल जोड़ के दोनों तरफ स्वचालित वेल्डिंग की जाती है। वेल्डिंग मापदंडों को पाइप विनिर्देश के अनुसार नियंत्रित किया जाता है, जिसमें निरीक्षण वेल्ड निरंतरता, प्रवेश और संभावित आंतरिक दोषों पर केंद्रित होता है।

5. पाइप का आकार और सीधा करना

वेल्डिंग के बाद, तैयार पाइप की जांच की जाती है और लागू विनिर्देश के भीतर व्यास, गोलाई और सीधेपन के लिए सही किया जाता है।

6. प्रसंस्करण समाप्त करें

परियोजना की आवश्यकता के अनुसार पाइप के सिरों को काटा और बेवेल किया जाता है। शिपमेंट से पहले विशेष अंतिम तैयारी पूरी की जा सकती है।

7. जंग रोधी कोटिंग

जहां आवश्यक हो, पाइप को निर्दिष्ट बाहरी कोटिंग प्रणाली प्राप्त होती है। रिलीज से पहले कोटिंग की स्थिति, आसंजन और अन्य निर्दिष्ट गुणों का निरीक्षण किया जाता है।

8. अंतिम निरीक्षण और पैकिंग

तैयार पाइपों को बंडलिंग, मार्किंग और शिपमेंट से पहले आयामी, उपस्थिति और आवश्यक प्रदर्शन निरीक्षण से गुजरना पड़ता है।

गुणवत्ता नियंत्रण और निरीक्षण

बड़े-व्यास वाले वेल्डेड पाइप को केवल "उच्च गुणवत्ता" जैसे फ़ैक्टरी कथन पर निर्भर रहने के बजाय मापने योग्य निरीक्षण आवश्यकताओं के साथ खरीदा जाना चाहिए।

रोंगहेंग की उत्पादन गुणवत्ता प्रणाली में उत्पादन प्रक्रिया और तैयार उत्पाद को कवर करने वाली 16 निरीक्षण चौकियां शामिल हैं। आपूर्ति किया गया उत्पादन डेटा 99.97% समग्र तैयार-उत्पाद योग्यता दर दर्शाता है।

वेल्ड निरीक्षण

उत्पादन विनिर्देश में वेल्ड दोषों की पहचान करने के लिए एक्स-रे और अल्ट्रासोनिक परीक्षण दोनों का उपयोग करके 100% वेल्ड निरीक्षण शामिल है जिनकी पुष्टि केवल दृश्य निरीक्षण के माध्यम से नहीं की जा सकती है।

सटीक एनडीटी विधि, स्वीकृति स्तर और रिपोर्टिंग प्रारूप को लागू मानक या परियोजना विनिर्देश के साथ जोड़ा जा सकता है।

हाइड्रोस्टेटिक परीक्षण

लागू दबाव-पाइपलाइन आदेशों के लिए, प्रत्येक पाइप काम के दबाव के 1.5 गुना पर हाइड्रोस्टैटिक परीक्षण से गुजर सकता है, जिसमें कम से कम 5 सेकंड की होल्डिंग अवधि होती है और निर्दिष्ट परीक्षण के दौरान कोई रिसाव नहीं होता है।

किसी विशिष्ट परियोजना के लिए, उत्पादन से पहले तकनीकी समझौते में परीक्षण दबाव, होल्डिंग समय और स्वीकृति मानदंड की पुष्टि की जानी चाहिए।

आयामी निरीक्षण

निरीक्षण में प्रमुख आयाम शामिल हैं जैसे:

● बाहरी व्यास

● दीवार की मोटाई

● पाइप की लंबाई

● गोलाई

● सीधापन

● बेवल आयाम

● सतह की स्थिति

यह बड़े-व्यास वाले पाइप के लिए विशेष रूप से महत्वपूर्ण है क्योंकि आयामी विचलन क्षेत्र संरेखण और संयुक्त-वेल्डिंग कार्य को बढ़ा सकते हैं।

सर्पिल वेल्डेड स्टील पाइप बनाम लघु-फ़ैक्टरी आपूर्ति

इंजीनियरिंग खरीद के लिए, महत्वपूर्ण तुलना केवल आपूर्तिकर्ता द्वारा उद्धृत मूल्य नहीं है। खरीदारों को समान तकनीकी आधार पर सामग्री ग्रेड, वास्तविक दीवार की मोटाई, एनडीटी कवरेज, हाइड्रोस्टैटिक परीक्षण आवश्यकताओं, कोटिंग विनिर्देश, निरीक्षण दस्तावेजों और वितरण स्थिति की तुलना करनी चाहिए।

सामग्री चयन मार्गदर्शिका

पारंपरिक नगरपालिका परियोजनाओं के लिए Q235B

पारंपरिक नगरपालिका जल आपूर्ति, जल निकासी और सीवेज पाइपलाइनों के लिए, Q235B को आमतौर पर चुना जाता है जहां डिज़ाइन आवश्यकताओं के लिए उच्च-शक्ति ग्रेड की आवश्यकता नहीं होती है।

यह तब उपयुक्त होता है जब इंजीनियरिंग डिज़ाइन पर्याप्त संरचनात्मक प्रदर्शन और नियंत्रित सामग्री लागत को प्राथमिकता देता है।

उच्च संरचनात्मक आवश्यकताओं के लिए Q355B

Q355B को उच्च सामग्री शक्ति की आवश्यकता वाले अनुप्रयोगों के लिए विचार किया जा सकता है, जिसमें कुछ हेवी-ड्यूटी, कम तापमान या संरचनात्मक/पाइलिंग अनुप्रयोग शामिल हैं।

अंतिम ग्रेड का चयन डिज़ाइन लोड, तापमान, वेल्डिंग आवश्यकताओं और लागू मानक के अनुसार किया जाना चाहिए।

पाइपलाइन अनुप्रयोगों के लिए L245-L485

तेल और गैस ट्रांसमिशन परियोजनाओं के लिए, पाइपलाइन स्टील ग्रेड जैसे एल245-एल485 को आवश्यक पाइपलाइन मानक और डिजाइन शर्तों के अनुसार निर्दिष्ट किया जा सकता है।

खट्टा-सेवा या हाइड्रोजन-सल्फाइड युक्त मीडिया के लिए, सामग्री चयन को लागू खट्टा-सेवा विनिर्देश और परियोजना आवश्यकताओं का पालन करना चाहिए, बजाय यह मानने के कि पाइपलाइन ग्रेड अकेले H₂S प्रतिरोध प्रदान करता है।

संक्षारक और तटीय स्थितियाँ

तटीय, लवणीय-मिट्टी या रासायनिक रूप से आक्रामक वातावरण के लिए, सामग्री और कोटिंग पर एक साथ विचार किया जाना चाहिए।

जहां उपयुक्त हो वहां उच्च शक्ति या मौसम प्रतिरोधी स्टील ग्रेड निर्दिष्ट किया जा सकता है, जबकि बाहरी संक्षारण-संरक्षण प्रणाली का चयन वास्तविक मिट्टी, पानी और जोखिम स्थितियों के अनुसार किया जाना चाहिए।

विशिष्ट अनुप्रयोग

सर्पिल वेल्डेड स्टील पाइप का उपयोग मुख्य रूप से वहां किया जाता है जहां बड़े व्यास, लंबी दूरी की स्थापना या संरचनात्मक क्षमता निरंतर सर्पिल बनाने को व्यावहारिक बनाती है।

नगरपालिका जल संचरण

शहरी जल आपूर्ति, कच्चे जल संचरण और बुनियादी ढांचे के उन्नयन के लिए बड़े व्यास वाली जल पाइपलाइनें।

जल निकासी और तूफान जल प्रणाली

बड़े प्रवाह वाले जल निकासी, वर्षा जल निर्वहन और नगरपालिका बाढ़-नियंत्रण पाइपलाइन परियोजनाओं के लिए उपयुक्त।

सीवेज और औद्योगिक जल

जब चयनित सामग्री और आंतरिक सुरक्षा मध्यम आवश्यकताओं को पूरा करती है तो अपशिष्ट जल, प्रक्रिया-जल और अन्य निम्न-से-मध्यम दबाव द्रव संचरण प्रणालियों के लिए उपयोग किया जाता है।

तेल और गैस पाइपलाइन परियोजनाएँ

उपयुक्त ट्रांसमिशन अनुप्रयोगों के लिए लागू पाइपलाइन विनिर्देशों के अनुसार पाइपलाइन-ग्रेड सर्पिल वेल्डेड पाइप का निर्माण किया जा सकता है।

स्टील पाइप ढेर

जब आवश्यक ढेर मानक और दीवार की मोटाई निर्दिष्ट की जाती है, तो बड़े व्यास वाले सर्पिल वेल्डेड पाइप का उपयोग संरचनात्मक पाइप ढेर के रूप में भी किया जा सकता है, जिसमें नींव और समुद्री-संबंधित निर्माण भी शामिल है।

दफन पाइपलाइन सिस्टम

दफन अनुप्रयोगों के लिए, पाइप चयन में केवल पाइप व्यास के बजाय बाहरी मिट्टी के दबाव, भूजल, निपटान, कोटिंग प्रणाली, कैथोडिक सुरक्षा और स्थापना स्थितियों पर विचार करना चाहिए।

वास्तविक परियोजना अनुप्रयोग

केस 1: शहरी प्राकृतिक गैस पाइपलाइन परियोजना

एक शहरी गैस पाइपलाइन परियोजना के लिए, रोंगहेंग ने 3PE एंटी-जंग कोटिंग के साथ लगभग 12,000 टन L360 सर्पिल वेल्डेड स्टील पाइप की आपूर्ति की।

इस परियोजना में मौजूदा शहरी क्षेत्र में जटिल निपटान स्थितियाँ शामिल थीं। आपूर्ति की गई पाइप परियोजना की आवश्यकताओं के अनुसार निर्मित और लेपित की गई थी।

प्रोजेक्ट ऑपरेटिंग रिकॉर्ड के अनुसार, रिपोर्ट की गई पाइपलाइन रिसाव दर 0.7% थी, चार साल के संचालन में बिना किसी सुरक्षा घटना के दर्ज किया गया।

यह मामला दर्शाता है कि दफन पाइपलाइन परियोजनाओं के लिए सामग्री ट्रैसेबिलिटी, वेल्ड निरीक्षण और बाहरी संक्षारण संरक्षण पर एक साथ विचार करने की आवश्यकता क्यों है।

केस 2: शहरी तूफान जल निकासी उन्नयन

एक शहरी जल निकासी नवीकरण परियोजना के लिए, रोंगहेंग ने लगभग 6,800 टन सर्पिल वेल्डेड स्टील पाइप की आपूर्ति की, जिसमें शामिल हैं:

● Φ1220 × 10 मिमी

● Φ1420 × 12 मिमी

पाइपों को प्रबलित एपॉक्सी कोयला-टार-विरोधी जंग सुरक्षा के साथ आपूर्ति की गई थी।

इस परियोजना का उद्देश्य रुकावट, रिसाव और अपर्याप्त तूफानी जल निर्वहन क्षमता से प्रभावित पुरानी शहरी जल निकासी पाइपलाइनों को बदलना था। तीन साल के संचालन के बाद, परियोजना रिकॉर्ड में कोई पाइप विरूपण, रिसाव या रुकावट की सूचना नहीं दी गई, जबकि उन्नत प्रणाली ने भारी वर्षा के दौरान तूफानी जल निकासी प्रदर्शन में सुधार किया।

ऑर्डर देने से पहले चयन बिंदु

स्पाइरल वेल्डेड स्टील पाइप के लिए कोटेशन का अनुरोध करने से पहले, आपूर्तिकर्ता को निम्नलिखित जानकारी प्रदान करें:

1. पाइप का आकार

अकेले व्यास के बजाय बाहरी व्यास और आवश्यक दीवार की मोटाई निर्दिष्ट करें।

2. परिवहन माध्यम

पानी, सीवेज, गैस, तेल और औद्योगिक तरल पदार्थों के लिए अलग-अलग सामग्री, आंतरिक सुरक्षा और निरीक्षण आवश्यकताओं की आवश्यकता हो सकती है।

3. काम का दबाव

जहां लागू हो वहां डिज़ाइन दबाव और ऑपरेटिंग तापमान प्रदान करें ताकि दीवार की मोटाई और परीक्षण आवश्यकताओं की सही ढंग से समीक्षा की जा सके।

4. स्थापना वातावरण

बताएं कि क्या पाइप दबा हुआ है, जमीन के ऊपर है, पानी के नीचे है, तटीय है, खारी-मिट्टी है या रासायनिक संक्षारण के संपर्क में है।

5. कोटिंग की आवश्यकता

कोटिंग की मोटाई और निरीक्षण आवश्यकताओं के साथ 3PE, एपॉक्सी कोल-टार, बेयर स्टील या अन्य कोटिंग सिस्टम निर्दिष्ट करें।

6. पाइप की लंबाई और अंतिम तैयारी

बेवल आयामों और फ़ील्ड-वेल्डिंग आवश्यकताओं के साथ 6 मीटर, 9 मीटर, 12 मीटर या कस्टम निश्चित लंबाई की पुष्टि करें।

7. निरीक्षण एवं दस्तावेजीकरण

प्रमुख परियोजनाओं के लिए, क्रय विनिर्देश में सामग्री प्रमाणपत्र, आयामी रिपोर्ट, एनडीटी रिपोर्ट, हाइड्रोस्टैटिक परीक्षण रिकॉर्ड और कोटिंग निरीक्षण रिकॉर्ड शामिल करें।

कस्टम विनिर्माण और परियोजना आपूर्ति

रोंगहेंग मानक स्टॉक आकारों तक आपूर्ति सीमित करने के बजाय इंजीनियरिंग ऑर्डर के लिए अनुकूलित उत्पादन का समर्थन करता है।

उपलब्ध विकल्पों में शामिल हैं:

● गैर-मानक बाहरी व्यास

● विशेष दीवार की मोटाई

● 6-12 मीटर निश्चित लंबाई और अन्य निर्दिष्ट लंबाई

● पाइप-एंड बेवलिंग

● विशेष अंत तैयारी

● 3PE और अन्य जंग रोधी कोटिंग सिस्टम

● एपॉक्सी कोयला-टार कोटिंग

● चित्र के अनुसार विशेष पाइप फिटिंग और निर्मित अनुभाग

● परियोजना-विशिष्ट निरीक्षण और दस्तावेज़ीकरण

बड़ी मात्रा के ऑर्डर के लिए, उत्पादन और वितरण कार्यक्रम को प्रोजेक्ट इंस्टॉलेशन अनुक्रमों के अनुसार समन्वित किया जा सकता है।

फ़ैक्टरी निरीक्षण और क्रेता सहायता

बड़े बुनियादी ढांचे के ऑर्डर के लिए, खरीदार शिपमेंट से पहले कारखाने के निरीक्षण की व्यवस्था कर सकते हैं और उत्पादन और निरीक्षण रिकॉर्ड की समीक्षा कर सकते हैं।

रोंगहेंग प्रदान करता है:

● तकनीकी चयन सहायता का प्री-ऑर्डर करें

● विशिष्टता समीक्षा

● उत्पादन प्रगति अद्यतन

● फैक्ट्री निरीक्षण की व्यवस्था

● सामग्री और निरीक्षण दस्तावेज

● शिपमेंट समन्वय

● स्थापना संबंधी तकनीकी परामर्श

● बिक्री के बाद तकनीकी सहायता

प्रमुख परियोजनाओं के लिए, विज़ुअल अपडेट के माध्यम से उत्पादन प्रगति का भी पालन किया जा सकता है ताकि खरीदार शिपिंग और साइट इंस्टॉलेशन शेड्यूल को पहले से समन्वयित कर सकें।

अक्सर पूछे जाने वाले प्रश्न

Q1. स्पाइरल वेल्डेड स्टील पाइप और स्ट्रेट सीम वेल्डेड पाइप के बीच क्या अंतर है?

इसे स्टील की पट्टी से सर्पिल आकार में बनाया जाता है और पेचदार जोड़ के साथ वेल्ड किया जाता है। यह निर्माण विधि बड़े-व्यास वाले पाइप के लिए विशेष रूप से व्यावहारिक है।

सीधे सीम वेल्डेड पाइप एक अनुदैर्ध्य वेल्ड का उपयोग करता है और आमतौर पर विभिन्न व्यास श्रेणियों और अनुप्रयोग आवश्यकताओं के लिए चुना जाता है। प्रत्येक परियोजना के लिए न तो निर्माण स्वचालित रूप से बेहतर होता है; व्यास, दीवार की मोटाई, दबाव, स्थापना विधि, सामग्री ग्रेड और लागू मानक को चयन का निर्धारण करना चाहिए।

Q2. आप किस आकार के पाइप की आपूर्ति करते हैं?

मानक उत्पादन सीमा 219-3,620 मिमी बाहरी व्यास और 6-30 मिमी दीवार की मोटाई है। मानक निश्चित लंबाई में 6 मीटर, 9 मीटर और 12 मीटर शामिल हैं, गैर-मानक लंबाई और परियोजना आदेशों के लिए विशेष दीवार मोटाई उपलब्ध है।

Q3. क्या आप गैर-मानक सर्पिल वेल्डेड स्टील पाइप का निर्माण कर सकते हैं?

हाँ। कस्टम उत्पादन में व्यास, दीवार की मोटाई, निश्चित लंबाई, पाइप-एंड बेवलिंग, विशेष अंत तैयारी, कोटिंग और इंजीनियरिंग चित्रों पर दिखाई गई अन्य आवश्यकताएं शामिल हो सकती हैं।

Q4. क्या पाइप का उपयोग दबी हुई पाइपलाइनों के लिए किया जा सकता है?

हाँ। यह दफन पानी, जल निकासी और अन्य पाइपलाइन प्रणालियों पर व्यापक रूप से लागू होता है जब पाइप की दीवार की मोटाई, सामग्री ग्रेड, बाहरी कोटिंग, स्थापना विधि और संरचनात्मक गणना परियोजना की आवश्यकताओं को पूरा करती है।

दबी हुई पाइपलाइनों के लिए, खरीदारों को मिट्टी की स्थिति, भूजल, निपटान, संक्षारण संरक्षण और क्षेत्र के संयुक्त उपचार पर विशेष ध्यान देना चाहिए।

Q5. मैं अपर्याप्त दीवार मोटाई वाला पाइप खरीदने से कैसे बचूँ?

उत्पाद को केवल नाममात्र आकार या वजन के आधार पर न आंकें। खरीद अनुबंध में आवश्यक दीवार की मोटाई और लागू सहनशीलता निर्दिष्ट करें, और सामग्री प्रमाणपत्र और आयामी निरीक्षण रिकॉर्ड का अनुरोध करें।

बड़ी परियोजनाओं के लिए, आने वाले निरीक्षण में पाइप पर कई स्थानों पर यादृच्छिक दीवार-मोटाई माप भी शामिल हो सकता है।

Q6. क्या वेल्ड निरीक्षण प्रदान किया जा सकता है?

उत्पादन विनिर्देश 100% एक्स-रे और अल्ट्रासोनिक वेल्ड निरीक्षण का समर्थन करता है, प्रासंगिक मानक या परियोजना विनिर्देश द्वारा निर्धारित स्वीकार्य स्वीकृति स्तर के साथ।

निरीक्षण रिपोर्ट परियोजना गुणवत्ता दस्तावेज़ीकरण के भाग के रूप में प्रदान की जा सकती है।

Q7. क्या आप हाइड्रोस्टैटिक परीक्षण प्रदान करते हैं?

हाँ। लागू दबाव-पाइपलाइन आदेशों के लिए, हाइड्रोस्टैटिक परीक्षण पाइप दर पाइप 1.5 गुना काम के दबाव पर किया जा सकता है, जिसमें 5 सेकंड या उससे अधिक की होल्डिंग अवधि होती है और निर्दिष्ट परीक्षण शर्तों के तहत कोई रिसाव नहीं होता है।

Q8. मुझे कौन सी जंग रोधी कोटिंग चुननी चाहिए?

यह स्थापना वातावरण और डिज़ाइन जीवन पर निर्भर करता है।

दबी हुई पाइपलाइनों के लिए, 3PE पर आमतौर पर विचार किया जाता है जहां मजबूत बाहरी संक्षारण संरक्षण की आवश्यकता होती है। उपयुक्त परियोजनाओं के लिए एपॉक्सी कोल-टार सिस्टम भी निर्दिष्ट किया जा सकता है। तटीय और लवणीय-मिट्टी अनुप्रयोगों में कोटिंग चयन, कोटिंग निरंतरता और क्षेत्र-संयुक्त सुरक्षा पर विशेष ध्यान देने की आवश्यकता होती है।

Q9. क्या मैं बड़ा ऑर्डर देने से पहले फ़ैक्टरी का दौरा कर सकता हूँ?

हाँ। खरीदार उत्पादन क्षेत्रों, निरीक्षण सुविधाओं, तैयार-पाइप भंडारण और प्रासंगिक गुणवत्ता दस्तावेज़ीकरण को कवर करते हुए ऑन-साइट फ़ैक्टरी दौरे की व्यवस्था कर सकते हैं। विनिर्माण अवधि के दौरान वीडियो अपडेट के माध्यम से उत्पादन प्रगति का भी अनुसरण किया जा सकता है।

Q10. मुझे कोटेशन के लिए कौन सी जानकारी प्रदान करनी चाहिए?

कम से कम, बाहरी व्यास, दीवार की मोटाई, सामग्री ग्रेड, पाइप की लंबाई, मात्रा, लागू मानक, परिवहन माध्यम, काम का दबाव, कोटिंग की आवश्यकता और अंतिम तैयारी प्रदान करें।

संपूर्ण इंजीनियरिंग कोटेशन के लिए चित्र, निरीक्षण आवश्यकताएँ और वितरण कार्यक्रम भी उपयोगी होते हैं।

खरीद नोट

सर्पिल वेल्डेड स्टील पाइप के लिए, खरीद के दौरान चार वस्तुओं पर विशेष ध्यान देने की आवश्यकता है: वास्तविक दीवार की मोटाई, वेल्ड एनडीटी, हाइड्रोस्टैटिक परीक्षण और जंग-रोधी कोटिंग।

इन आवश्यकताओं को सीधे तकनीकी अनुबंध में लिखा जा सकता है ताकि आपूर्तिकर्ता कोटेशन की तुलना उसी आधार पर की जा सके। बड़ी मात्रा वाली बुनियादी ढांचा परियोजनाओं के लिए, खरीदारों का फैक्ट्री निरीक्षण की व्यवस्था करने और शिपमेंट से पहले उत्पादन और निरीक्षण प्रक्रिया की समीक्षा करने के लिए भी स्वागत है।
