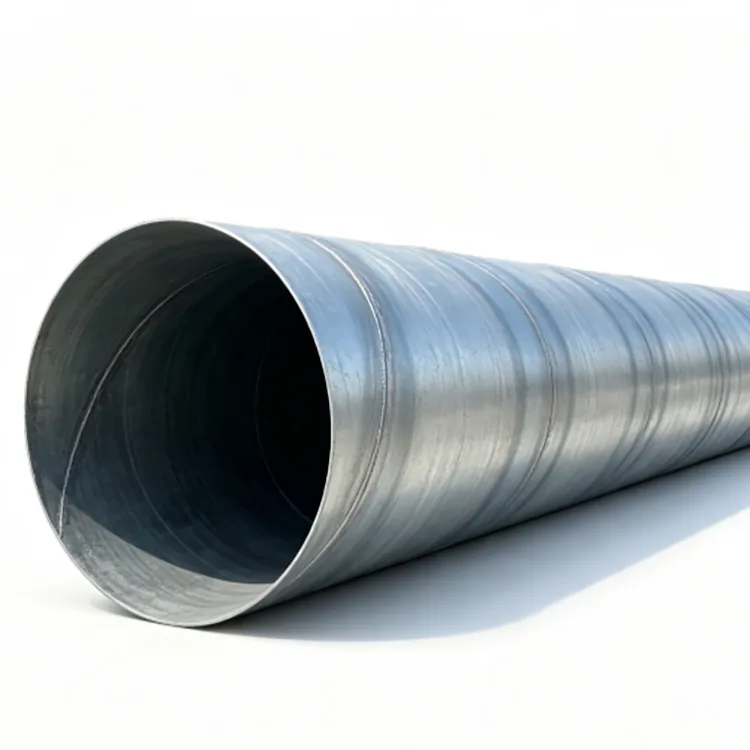

हॉट-डिप गैल्वनाइज्ड सर्पिल स्टील पाइप

सर्पिल स्टील पाइप का उपयोग करने का मुख्य कारण भारी दीवार खंडों के व्यावहारिक उत्पादन के साथ बड़े प्रवाह व्यास को संयोजित करने की इसकी क्षमता है। स्टील की पट्टी को लगातार एक बेलनाकार खंड में बनाया जाता है और एक सर्पिल सीम के साथ वेल्ड किया जाता है। वेल्डिंग और आयामी परिष्करण के बाद, आंतरिक और बाहरी सतहों पर संक्षारण संरक्षण प्रदान करने के लिए पूरे पाइप को गर्म-डुबकी गैल्वेनाइज्ड किया जा सकता है।

यह निर्माण पाइप को विशेष रूप से बड़े-व्यास वाली पानी की पाइपलाइनों, जल निकासी प्रणालियों, नींव और पाइलिंग कार्य, औद्योगिक तरल लाइनों और उजागर स्टील पाइपिंग के लिए उपयुक्त बनाता है। उन परियोजनाओं के लिए जहां पाइप बाहर, भूमिगत या आर्द्र वातावरण में रहेगा, गैल्वेनाइज्ड कोटिंग नमी और जंग के खिलाफ एक अतिरिक्त बाधा प्रदान करती है।

इंजीनियरिंग खरीद के लिए, महत्वपूर्ण बिंदु केवल पाइप व्यास और दीवार की मोटाई नहीं हैं। खरीदारों को शिपमेंट से पहले स्टील ग्रेड, वेल्ड निरीक्षण आवश्यकताओं, गैल्वनाइजिंग विनिर्देश, पाइप की लंबाई, अंत की तैयारी और तैयार पाइप को फ्लैंज या अन्य निर्माण की आवश्यकता है या नहीं, इसकी भी पुष्टि करनी चाहिए।

बड़े व्यास वाली परियोजनाओं के लिए सर्पिल स्टील पाइप का उपयोग क्यों करें?

सर्पिल गठन एक सतत बेलनाकार संरचना को बनाए रखते हुए स्टील पट्टी से बड़े पाइप व्यास का उत्पादन करने की अनुमति देता है। परिणामी अनुभाग उच्च प्रवाह क्षमता या बड़े बाहरी आयामों की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।

दो तरफा जलमग्न आर्क वेल्डिंग प्रक्रिया नियंत्रित वेल्ड प्रवेश और पाइप के साथ एक सुसंगत सीम प्रदान करती है। दबाव या संरचनात्मक अनुप्रयोगों के लिए, वेल्ड निरीक्षण और हाइड्रोस्टैटिक परीक्षण आवश्यकताओं को केवल पाइप उपस्थिति पर निर्भर रहने के बजाय परियोजना के अनुसार निर्दिष्ट किया जाना चाहिए।

दबी हुई पाइपलाइनों के लिए, पाइप की दीवार को आंतरिक दबाव, बाहरी मिट्टी के भार, यातायात भार, स्थापना की गहराई और संभावित जमीन की गति के अनुसार भी चुना जाना चाहिए। बड़े व्यास का मतलब स्वचालित रूप से उच्च दबाव रेटिंग नहीं है, इसलिए व्यास और दीवार की मोटाई को एक साथ चुना जाना चाहिए।

तकनीकी निर्देश

पाइप बनाने और वेल्डिंग के बाद गैल्वनाइजिंग आती है

इस उत्पाद के लिए विनिर्माण क्रम मायने रखता है। सर्पिल पाइप को पहले बनाया और वेल्ड किया जाता है, फिर हॉट-डिप गैल्वनाइजिंग के लिए तैयार किया जाता है। यह वेल्डेड पाइप बॉडी और सुलभ आंतरिक और बाहरी सतहों सहित तैयार पाइप को मुख्य गठन संचालन पूरा होने के बाद संक्षारण सुरक्षा प्राप्त करने की अनुमति देता है।

विशिष्ट उत्पादन मार्ग है:

हॉट-रोल्ड स्टील स्ट्रिप → आने वाला निरीक्षण → सर्पिल निर्माण → डबल-पक्षीय जलमग्न आर्क वेल्डिंग → काटना और आकार देना → अंतिम परिष्करण → सतह पूर्व उपचार → हॉट-डिप गैल्वनाइजिंग → शीतलन और परिष्करण → निरीक्षण → सुरक्षात्मक पैकेजिंग

पूर्व-उपचार के दौरान, डीग्रीज़िंग, अचार बनाना और सक्रियण से तेल, जंग और सतह ऑक्साइड हटा दिए जाते हैं। फिर तैयार पाइप को लगभग 450°C पर पिघले जस्ते में डुबोया जाता है। निकासी और ठंडा करने के बाद, कोटिंग की स्थिति, कवरेज और दृश्यमान दोषों के लिए गैल्वेनाइज्ड सतह की जांच की जाती है।

बड़े-व्यास वाले पाइपों के लिए, गैल्वनाइजिंग चरण में कोटिंग की एकरूपता और पाइप के अंदरूनी हिस्से से जस्ता की निकासी पर विशेष ध्यान देने की आवश्यकता होती है। शिपमेंट से पहले पाइप के सिरे, खुले हिस्से और निर्मित क्षेत्रों की भी जांच की जानी चाहिए।

पर्यावरण के अनुसार जिंक कोटिंग का चयन

प्रत्येक परियोजना के लिए उपयुक्त कोई एकल जस्ता कोटिंग मोटाई नहीं है।

पारंपरिक नगरपालिका जल आपूर्ति, जल निकासी और सामान्य आउटडोर सेवा के लिए, मानक 80-150 ग्राम/वर्ग मीटर रेंज पर विचार किया जा सकता है जहां पर्यावरणीय संक्षारण भार मध्यम है।

अपशिष्ट जल, औद्योगिक परिवेश, आर्द्र स्थलों और लंबे समय तक संक्षारण संरक्षण की आवश्यकता वाले अनुप्रयोगों के लिए, 180-275 ग्राम/वर्ग मीटर निर्दिष्ट किया जा सकता है जहां परियोजना कोटिंग आवश्यकता के अनुरूप हो।

नमक स्प्रे के संपर्क में आने वाली तटीय परियोजनाओं के लिए, वास्तविक पर्यावरणीय श्रेणी, जल निकासी की स्थिति और डिजाइन सेवा जीवन के साथ एक भारी जस्ता प्रणाली पर विचार किया जाना चाहिए। गैल्वनाइजिंग से जंग को काफी हद तक कम किया जा सकता है, लेकिन कोटिंग चयन को परियोजना-विशिष्ट जंग मूल्यांकन के विकल्प के रूप में नहीं माना जाना चाहिए।

Q235B या Q355B?

Q235B कई पारंपरिक नगरपालिका पाइपलाइनों, जल निकासी प्रणालियों और सामान्य इस्पात संरचनाओं के लिए उपयुक्त है जहां डिज़ाइन लोड मध्यम है।

Q355B अधिक उपयुक्त है जब उच्च संरचनात्मक ताकत की आवश्यकता होती है, जैसे कि भारी नींव का काम, बड़े संरचनात्मक भार, स्थापना की स्थिति की मांग या परियोजनाएं जहां इंजीनियरिंग डिजाइन उच्च शक्ति वाले स्टील को निर्दिष्ट करता है।

पाइलिंग और फाउंडेशन अनुप्रयोगों के लिए, खरीदारों को केवल पाइप व्यास के अनुसार ग्रेड का चयन करने के बजाय आवश्यक भार, स्थापना विधि और दीवार की मोटाई प्रदान करनी चाहिए।

दीवार की मोटाई काम करने की स्थिति के अनुरूप होनी चाहिए

दबाव और बाहरी भार मध्यम होने पर 3-6 मिमी की दीवार जमीन के ऊपर या पारंपरिक पाइपलाइन अनुप्रयोगों के लिए उपयुक्त हो सकती है।

दबी हुई पाइपलाइनों, नींव के काम, भारी यातायात वाले क्षेत्रों या महत्वपूर्ण बाहरी भार के संपर्क में आने वाले अनुप्रयोगों के लिए, मोटे खंडों की आवश्यकता हो सकती है। 3-20 मिमी उत्पादन रेंज दीवार की मोटाई को डिज़ाइन से मेल खाने की अनुमति देती है।

लंबी दूरी के जल संचरण के लिए, विनिर्देश में सामान्य रूप से शामिल होना चाहिए:

नाममात्र व्यास + दीवार की मोटाई + स्टील ग्रेड + डिज़ाइन दबाव + पाइप की लंबाई + अंतिम उपचार + निरीक्षण आवश्यकता

इससे निर्माता को केवल नाममात्र व्यास की आपूर्ति करने के बजाय सही पाइप उद्धृत करने के लिए पर्याप्त जानकारी मिलती है।

जहां हॉट-डिप गैल्वेनाइज्ड स्पाइरल स्टील पाइप का उपयोग किया जाता है

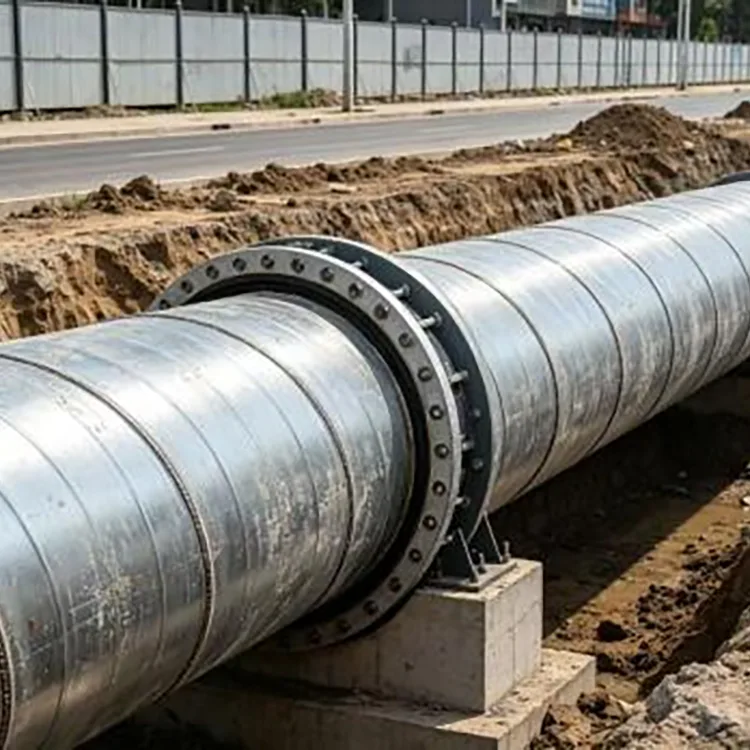

नगरपालिका जल एवं जल निकासी

शहरी जल संचरण, तूफानी जल निकासी और पाइपलाइन नवीकरण के लिए उपयोग किया जाता है। बड़े व्यास उच्च प्रवाह मात्रा को संभालने में मदद करते हैं, जबकि गैल्वनाइज्ड सतह उजागर या आर्द्र वातावरण में अतिरिक्त संक्षारण सुरक्षा प्रदान करती है।

व्यर्थ पानी का उपचार

अपशिष्ट जल परिवहन और संबंधित संयंत्र पाइपिंग के लिए उपयुक्त जहां नमी और संक्षारक संदूषक असुरक्षित स्टील की सेवा जीवन को छोटा कर सकते हैं।

पुल की नींव और पाइलिंग

बड़े-व्यास वाले सर्पिल पाइप का उपयोग नींव ढेर, नदी तट समर्थन और अन्य संरचनात्मक अनुप्रयोगों के लिए किया जा सकता है जहां अनुभाग आकार और दीवार की मोटाई इंजीनियरिंग लोड और स्थापना स्थितियों द्वारा निर्धारित की जाती है।

औद्योगिक द्रव प्रणाली

औद्योगिक प्रक्रिया तरल पदार्थ और सहायक पाइपिंग के लिए उपयोग किया जाता है जहां परियोजना गैल्वेनाइज्ड स्टील की अनुमति देती है और रासायनिक माध्यम जस्ता संरक्षण प्रणाली के साथ संगत है।

आउटडोर और तटीय स्टीलवर्क

उजागर पाइपलाइनों, तटीय सहायक प्रणालियों और पवन-ऊर्जा से संबंधित पाइपिंग पर लागू। नमक-स्प्रे वातावरण में, भारी जस्ता कोटिंग या अतिरिक्त संक्षारण-सुरक्षा प्रणाली की आवश्यकता हो सकती है।

निम्न दबाव तापन और गैस-संबंधित अनुप्रयोग

उपयुक्त कम दबाव वाली सहायक प्रणालियों के लिए विचार किया जा सकता है जब लागू परियोजना मानक, मध्यम अनुकूलता और दबाव आवश्यकताएं गैल्वेनाइज्ड सर्पिल पाइप की अनुमति देती हैं। गैस सेवा को अकेले गैल्वनाइजिंग पर निर्भर रहने के बजाय हमेशा निर्दिष्ट गैस-पाइपलाइन मानक का पालन करना चाहिए।

परियोजना चयन: सामान्य खरीद गलतियाँ

एक मानक नगरपालिका जल या जल निकासी परियोजना के लिए, पारंपरिक जस्ता कोटिंग और 3-6 मिमी दीवार मोटाई के साथ Q235B एक व्यावहारिक प्रारंभिक बिंदु प्रदान कर सकता है। अंतिम चयन हाइड्रोलिक और संरचनात्मक डिजाइन का पालन करना चाहिए।

अपशिष्ट जल और औद्योगिक वातावरण के लिए, 180-275 ग्राम/वर्ग मीटर रेंज में भारी जस्ता कोटिंग पर विचार करें और जहां बाहरी या दबाव भार की आवश्यकता होती है, वहां दीवार की मोटाई बढ़ाएं।

तटीय और नमक-स्प्रे स्थानों के लिए, केवल एक मानक गैल्वेनाइज्ड पाइप निर्दिष्ट न करें। संक्षारण श्रेणी, जिंक कोटिंग, अतिरिक्त कोटिंग प्रणाली और अपेक्षित सेवा जीवन की एक साथ समीक्षा की जानी चाहिए।

पुल के ढेर, नदी तट संरचनाओं और नींव के काम के लिए, संरचनात्मक डिजाइन की आवश्यकता होने पर Q355B और भारी दीवार खंडों का चयन किया जा सकता है। Q345B उन परियोजनाओं के लिए भी उपलब्ध हो सकता है जिनके लिए विशेष रूप से उस ग्रेड की आवश्यकता होती है।

उच्च दबाव या लंबी दूरी के संचरण के लिए, खरीद आदेश में वेल्ड एनडीटी, हाइड्रोस्टैटिक परीक्षण, आयामी सहिष्णुता और अंतिम तैयारी निर्दिष्ट करें। ये आवश्यकताएं "हेवी-ड्यूटी सर्पिल पाइप" जैसे सामान्य विवरण का उपयोग करने से अधिक महत्वपूर्ण हैं।

शिपमेंट से पहले क्या जाँच की जानी चाहिए?

हॉट-डिप गैल्वेनाइज्ड स्पाइरल स्टील पाइप के लिए एक पेशेवर निरीक्षण में जस्ता सतह से अधिक को कवर किया जाना चाहिए।

सामग्री प्रमाणपत्र के विरुद्ध स्टील ग्रेड और ताप संबंधी जानकारी की जाँच की जानी चाहिए। फिर पाइप का व्यास, दीवार की मोटाई, गोलाई, लंबाई और अंतिम स्थिति को खरीद विनिर्देश के अनुसार सत्यापित किया जाना चाहिए।

सर्पिल वेल्ड एक और महत्वपूर्ण निरीक्षण बिंदु है। परियोजना के आधार पर, दृश्य निरीक्षण, अल्ट्रासोनिक परीक्षण, रेडियोग्राफिक परीक्षण और हाइड्रोस्टैटिक परीक्षण शामिल किया जा सकता है। दबाव पाइपलाइनों के लिए, उत्पादन से पहले निरीक्षण पद्धति और स्वीकृति मानदंड पर सहमति होनी चाहिए।

कोटिंग कवरेज, दृश्यमान नंगे क्षेत्र, अत्यधिक जस्ता निर्माण और हैंडलिंग क्षति के लिए गैल्वेनाइज्ड सतह की जांच की जानी चाहिए। यदि गैल्वनाइजिंग के बाद पाइप काटा जाएगा, बेवेल किया जाएगा या वेल्ड किया जाएगा, तो प्रभावित जस्ता क्षेत्रों की उचित जस्ता-समृद्ध प्रणाली का उपयोग करके मरम्मत की जानी चाहिए।

परियोजना आपूर्ति के लिए कस्टम निर्माण

पाइप को मानक सीधी लंबाई के रूप में आपूर्ति की जा सकती है या इंस्टॉलेशन ड्राइंग के अनुसार संसाधित किया जा सकता है।

उपलब्ध प्रसंस्करण में निश्चित लंबाई की कटिंग, पाइप-एंड बेवेलिंग, फ्लैंज वेल्डिंग, एंड क्लोजिंग, ग्राइंडिंग और अतिरिक्त संक्षारण-सुरक्षा उपचार शामिल हैं। पूर्वनिर्मित पाइप अनुभागों का उपयोग करने वाली परियोजनाओं के लिए, उत्पादन से पहले चित्र प्रदान करने से फ़ील्ड कटिंग और वेल्डिंग को कम करने में मदद मिलती है।

थोक ऑर्डर के लिए, खरीदार एक ही प्रोजेक्ट शेड्यूल के भीतर अलग-अलग व्यास, दीवार की मोटाई और लंबाई भी निर्दिष्ट कर सकते हैं। यह नगरपालिका पाइपलाइन पैकेजों के लिए उपयोगी है जहां मुख्य लाइनों, शाखा लाइनों और संरचनात्मक अनुभागों को अलग-अलग विशिष्टताओं की आवश्यकता होती है।

सेवा जीवन कोटिंग और एक्सपोज़र पर निर्भर करता है

हॉट-डिप गैल्वनाइजिंग असुरक्षित स्टील की तुलना में संक्षारण संरक्षण अवधि को काफी हद तक बढ़ा सकता है, लेकिन सेवा जीवन पर्यावरण, जिंक कोटिंग, जल रसायन, मिट्टी की स्थिति, यांत्रिक क्षति और रखरखाव द्वारा नियंत्रित होता है।

आपूर्ति की गई उत्पाद श्रृंखला के लिए एक सामान्य संदर्भ के रूप में, अपेक्षित सेवा जीवन इनडोर स्थितियों में 20+ वर्ष तक पहुंच सकता है, जबकि बाहरी, दफन और अपशिष्ट जल अनुप्रयोगों को आमतौर पर उपयुक्त परिस्थितियों में 10-15 वर्ष की सीमा में माना जाता है। गंभीर नमक स्प्रे या आक्रामक रसायनों के संपर्क में आने वाली परियोजनाओं को एक निश्चित सेवा-जीवन संख्या पर निर्भर रहने के बजाय परियोजना-विशिष्ट संक्षारण मूल्यांकन का उपयोग करना चाहिए।

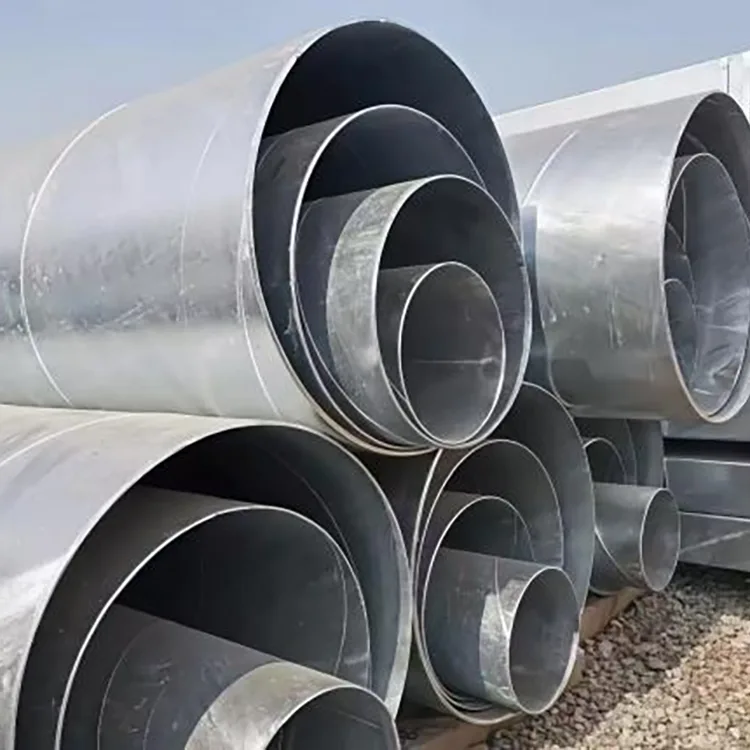

बड़े व्यास वाले पाइप के लिए पैकेजिंग

बड़े सर्पिल पाइपों को पैकेजिंग की आवश्यकता होती है जो हैंडलिंग और परिवहन के दौरान पाइप बॉडी और गैल्वेनाइज्ड सतह दोनों की रक्षा करती है।

पाइप के सिरों को गार्ड या सुरक्षात्मक रिंगों से संरक्षित किया जा सकता है, जबकि बंडल किए गए पाइपों को स्टील की पट्टियों से सुरक्षित किया जाता है और प्रभाव और सतह की क्षति को कम करने के लिए जहां आवश्यक हो वहां अलग या कुशन किया जाता है। निर्यात शिपमेंट के लिए, शिपिंग विधि के अनुसार वॉटरप्रूफ रैपिंग और स्थिर लोडिंग व्यवस्था को जोड़ा जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: हॉट-डिप गैल्वेनाइज्ड सर्पिल पाइप और साधारण एंटी-जंग सर्पिल पाइप के बीच क्या अंतर है?

ए: एक साधारण एंटी-जंग पाइप आम तौर पर बाहरी कोटिंग प्रणाली पर निर्भर करता है, जबकि एक गर्म-डुबकी गैल्वेनाइज्ड सर्पिल पाइप जंग संरक्षण के लिए धातुकर्म से बंधे जस्ता कोटिंग का उपयोग करता है। उपयुक्त प्रणाली इस बात पर निर्भर करती है कि पाइप खुला है, दबा हुआ है, डूबा हुआ है या किसी विशिष्ट तरल पदार्थ के साथ प्रयोग किया गया है।

Q2: क्या आप DN200-DN3000 सर्पिल स्टील पाइप का निर्माण कर सकते हैं?

उत्तर: हाँ. आपूर्ति की गई सीमा DN200-DN3000 है, जिसकी दीवार की मोटाई 3.0-20 मिमी है। चित्र और परियोजना आवश्यकताओं के अनुसार गैर-मानक व्यास, दीवार की मोटाई और निश्चित लंबाई पर चर्चा की जा सकती है।

Q3: क्या गैल्वनाइज्ड सर्पिल पाइप को भूमिगत इस्तेमाल किया जा सकता है?

ए: उपयुक्त दफन अनुप्रयोगों के लिए इस पर विचार किया जा सकता है, लेकिन मिट्टी रसायन, नमी, जल निकासी, बाहरी भार और कोटिंग आवश्यकताओं का मूल्यांकन किया जाना चाहिए। आक्रामक मिट्टी की स्थिति के लिए, एक अतिरिक्त संक्षारण-सुरक्षा प्रणाली आवश्यक हो सकती है।

Q4: क्या सर्पिल वेल्ड दबाव सेवा के लिए उपयुक्त है?

ए: सर्पिल वेल्डेड पाइप का निर्माण दबाव अनुप्रयोगों के लिए किया जा सकता है जब स्टील ग्रेड, दीवार की मोटाई, वेल्डिंग प्रक्रिया और निरीक्षण आवश्यकताओं को उचित रूप से निर्दिष्ट किया जाता है। दबाव पाइपलाइनों के लिए, खरीद विनिर्देश में वेल्ड एनडीटी और हाइड्रोस्टैटिक परीक्षण की पुष्टि की जानी चाहिए।

Q5: क्या पाइप को फ्लैंज के साथ आपूर्ति की जा सकती है?

उत्तर: हाँ. फ़्लैंज वेल्डिंग, बेवेलिंग, निश्चित-लंबाई कटिंग और अन्य अंतिम उपचारों को चित्र के अनुसार शिपमेंट से पहले व्यवस्थित किया जा सकता है।

Q6: तटीय परियोजनाओं के लिए कौन सी जिंक कोटिंग का चयन किया जाना चाहिए?

ए: उच्च-संक्षारण वातावरण के लिए 180-275 ग्राम/वर्ग मीटर रेंज में एक भारी कोटिंग पर विचार किया जा सकता है, लेकिन तटीय परियोजनाओं का मूल्यांकन वास्तविक नमक-स्प्रे जोखिम और आवश्यक सेवा जीवन के अनुसार किया जाना चाहिए। गंभीर स्थितियों के लिए अतिरिक्त कोटिंग उपयुक्त हो सकती है।

Q7: क्या Q235B और Q355B को एक क्रम में मिलाया जा सकता है?

उत्तर: हाँ. संरचनात्मक या पाइपलाइन डिज़ाइन के अनुसार विभिन्न स्टील ग्रेड की आपूर्ति की जा सकती है। प्रत्येक विशिष्टता को खरीद आदेश और सामग्री दस्तावेज़ीकरण में स्पष्ट रूप से पहचाना जाना चाहिए।

Q8: निर्यात ऑर्डर के लिए कौन से दस्तावेज़ उपलब्ध कराए जा सकते हैं?

ए: सामग्री प्रमाण पत्र, निरीक्षण रिकॉर्ड और अन्य गुणवत्ता दस्तावेज ऑर्डर और परियोजना आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं। खरीदार द्वारा आवश्यकता पड़ने पर तृतीय-पक्ष निरीक्षण की भी व्यवस्था की जा सकती है।

थोक आपूर्ति और परियोजना सहायता

रोंगहेंग इंटेलिजेंट मैन्युफैक्चरिंग (तियानजिन) आयात और निर्यात कंपनी लिमिटेड नगरपालिका, बुनियादी ढांचे, औद्योगिक और विदेशी परियोजनाओं के लिए सर्पिल वेल्डेड स्टील पाइप के थोक ऑर्डर का समर्थन करती है। खरीदार कोटेशन के लिए पाइप शेड्यूल, चित्र या एक सरल विनिर्देश सूची प्रदान कर सकते हैं।

परियोजना आदेशों के लिए, आपूर्ति दायरे में स्टील ग्रेड चयन, पाइप आकार, निश्चित-लंबाई उत्पादन, वेल्ड निरीक्षण, गैल्वनाइजिंग, अंतिम प्रसंस्करण, पैकेजिंग और शिपमेंट समन्वय शामिल हो सकते हैं। यह विशेष रूप से तब उपयोगी होता है जब एक प्रोजेक्ट शेड्यूल के तहत कई पाइप विशिष्टताओं को वितरित करने की आवश्यकता होती है।
