जस्ती जेड शहतीर

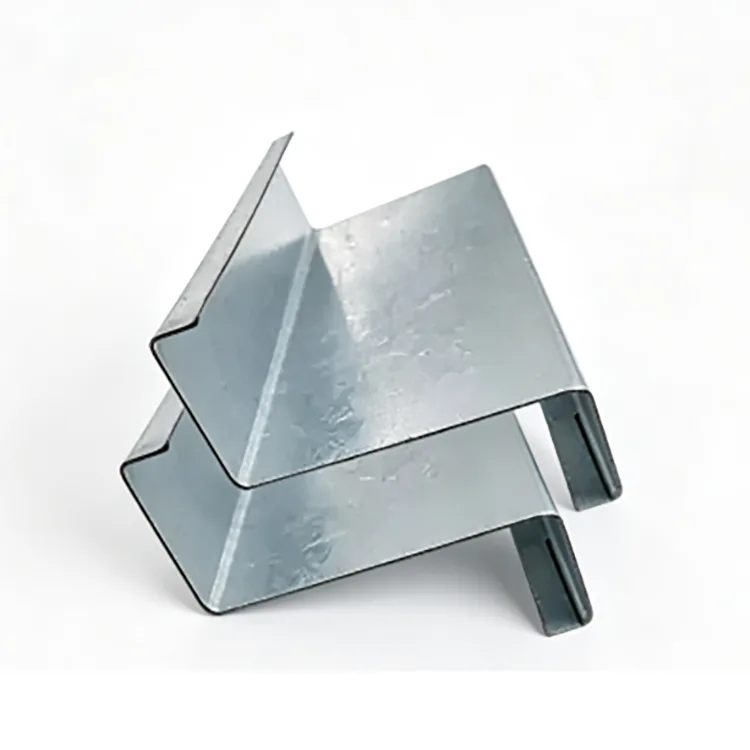

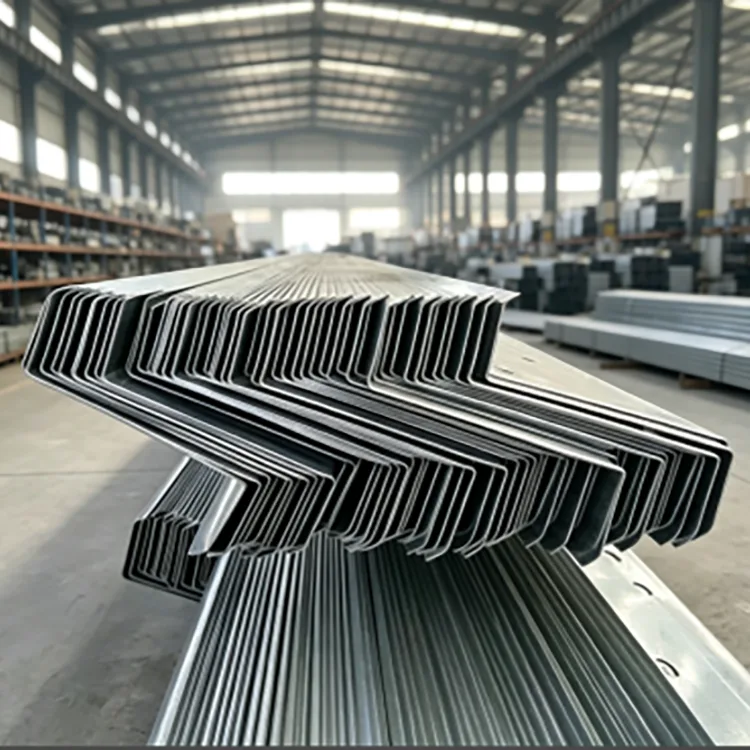

गैल्वनाइज्ड जेड शहतीर Q235B या Q355B स्टील स्ट्रिप से बना एक ठंडा-निर्मित संरचनात्मक खंड है। Z प्रोफ़ाइल बनाने के लिए पट्टी कई फॉर्मिंग रोल से होकर गुजरती है, इसके बाद कटिंग, पंचिंग और कॉर्नर प्रोसेसिंग होती है। तैयार सदस्य को फिर एक पूर्ण खंड के रूप में अचार, प्रवाहित और गर्म-डुबकी गैल्वेनाइज्ड किया जाता है।

Z प्रोफ़ाइल का उपयोग मुख्य रूप से ढलान वाली छतों पर किया जाता है क्योंकि आसन्न सदस्य अपने सिरों पर ओवरलैप कर सकते हैं। यह निरंतर शहतीर लाइनों का समर्थन करता है और पारंपरिक सी सेक्शन की तुलना में अलग-अलग जोड़ों को कम कर सकता है। इसका उपयोग दीवार फ्रेमिंग और अन्य हल्के स्टील संरचनाओं के लिए भी किया जा सकता है जब इसकी ज्यामिति और भार क्षमता डिजाइन के अनुरूप हो।

विनिर्माण अनुक्रम महत्वपूर्ण है: गैल्वनाइजिंग से पहले फॉर्मिंग, कटिंग और पंचिंग पूरी की जाती है, जिससे पूर्ण जेड अनुभाग और उसके संसाधित क्षेत्रों को गैल्वनाइजिंग चरण के दौरान जस्ता कोटिंग प्राप्त करने की अनुमति मिलती है।

जहां Z सेक्शन से फर्क पड़ता है

Z शहतीर की परिभाषित विशेषता आसन्न सदस्यों के बीच ओवरलैप है।

ढलान वाली छत पर, आसन्न Z खंडों के ऊपरी और निचले फ्लैंज ओवरलैप हो सकते हैं, जिससे शहतीर की रेखा छत की संरचना के माध्यम से जारी रह सकती है। यह प्रत्येक अवधि में अलग-अलग सदस्यों की तुलना में कटिंग और कनेक्शन कार्य को कम कर सकता है।

10° से अधिक ढलान वाली छतें आमतौर पर Z-सेक्शन ओवरलैप का लाभ उठाने के लिए अधिक उपयुक्त होती हैं। लगभग 8° से नीचे, एक सी शहतीर एक सरल व्यवस्था प्रदान कर सकता है।

Z पुर्लिन का उपयोग दीवार पुर्लिन के रूप में भी किया जा सकता है। अंतिम अनुभाग को संरचनात्मक चित्र और लोड गणना का पालन करना चाहिए।

निर्माण के बाद गैल्वनाइजिंग की जाती है

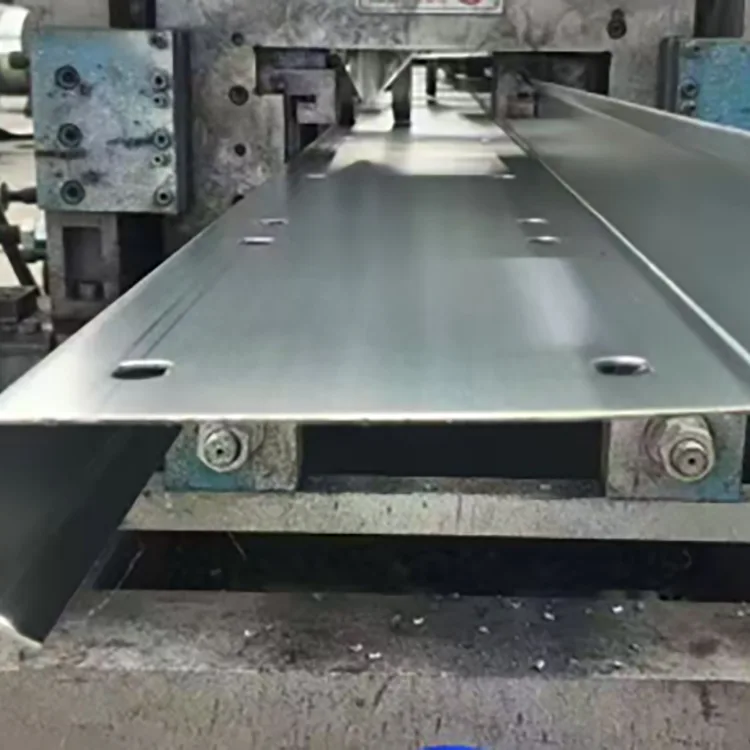

स्टील स्ट्रिप को पहले तैयार Z सेक्शन में संसाधित किया जाता है। सदस्य के गैल्वनाइजिंग स्नान में प्रवेश करने से पहले कटिंग, पंचिंग और कोने का काम पूरा हो जाता है। फिर पूरी प्रोफ़ाइल को साफ किया जाता है, प्रवाहित किया जाता है और लगभग 450°C पर पिघले जस्ता में डुबोया जाता है।

स्टील कॉइल → लेवलिंग → कोल्ड रोल फॉर्मिंग → फिक्स्ड-लेंथ कटिंग → पंचिंग और कॉर्नर कटिंग → स्ट्रेटनिंग और स्ट्रेस रिलीफ → डीग्रीजिंग और पिकलिंग → फ्लक्सिंग → ड्राईिंग → हॉट-डिप गैल्वनाइजिंग → कूलिंग और पैसिवेशन → जिंक कोटिंग निरीक्षण → उपस्थिति निरीक्षण → पैकिंग।

यह अनुक्रम गठित कोनों और कनेक्शन छेदों को पूर्ण प्रोफ़ाइल के साथ गैल्वेनाइज्ड करने की अनुमति देता है।

मुख्य विशिष्टताएँ

जिंक कोटिंग संक्षारण वातावरण से मेल खाना चाहिए

सामान्य अंतर्देशीय आउटडोर एक्सपोज़र के लिए, जैसे साधारण फैक्ट्री की छतें और बिना नमक स्प्रे या रासायनिक गैसों वाली छत पीवी संरचनाएं, ≥85 μm एक सामान्य प्रारंभिक विनिर्देश है।

पशुधन भवनों, आर्द्र कार्यशालाओं और नदी के किनारे की संरचनाओं के लिए, 120-180 माइक्रोन एक उच्च कोटिंग स्तर प्रदान करता है।

तटीय क्षेत्रों, बंदरगाहों, रासायनिक संयंत्रों और अपशिष्ट जल परिवेश के लिए, अनुशंसित सीमा को 200-275 μm तक बढ़ाया जा सकता है।

अंतिम कोटिंग की पुष्टि परियोजना के संक्षारण वातावरण और डिजाइन आवश्यकताओं के अनुसार की जानी चाहिए।

Q235B या Q355B?

सामान्य कारखाने की छतों, छत के फोटोवोल्टिक संरचनाओं और कृषि भवनों के लिए, Q235B आमतौर पर पर्याप्त होता है जब आवश्यक अनुभाग और मोटाई गणना किए गए भार को पूरा करते हैं।

Q355B बड़े-स्पैन वाले शहतीर, भारी बर्फ वाले क्षेत्रों, तेज़ हवा वाले क्षेत्रों और मांग वाले तटीय परियोजनाओं के लिए उपयुक्त है। आपूर्ति किए गए प्रोजेक्ट डेटा के आधार पर, Q355B तुलनीय परिस्थितियों में एक ही खंड पर लगभग 30% अधिक भार-वहन क्षमता प्रदान कर सकता है। क्या यह एक छोटे खंड या कम स्टील की खपत की अनुमति देता है, इसे संरचनात्मक गणना द्वारा निर्धारित किया जाना चाहिए।

इसलिए सामग्री ग्रेड का चयन संरचनात्मक आवश्यकता के अनुसार किया जाना चाहिए।

Z अनुभाग और दीवार की मोटाई का चयन

अनुभाग की ऊंचाई शहतीर की समग्र ज्यामिति निर्धारित करती है, जबकि दीवार की मोटाई भार और विरूपण के प्रतिरोध को प्रभावित करती है।

दीवार की मोटाई के लिए:

1.2-1.4 मिमी का उपयोग आम तौर पर छोटे-स्पैन और हल्के-लोड संलग्नक अनुप्रयोगों के लिए किया जाता है।

1.5-2.0 मिमी फ़ैक्टरी छत शहतीर और छत फोटोवोल्टिक संरचनाओं के लिए सामान्य सीमा है।

2.2-3.0 मिमी अधिक उपयुक्त है जब छत पर बड़े स्पैन हों या बर्फ, हवा या संरचनात्मक भार अधिक हो।

खंड की ऊंचाई और मोटाई का चयन स्पैन, शहतीर रिक्ति, छत के भार और स्वीकार्य विक्षेपण के साथ किया जाना चाहिए।

जहां गैल्वेनाइज्ड जेड पुर्लिन का उपयोग किया जाता है

इस्पात कारखाने की छतें: खुली औद्योगिक इमारतों के लिए छत की शहतीर और दीवार की शहतीर।

छत फोटोवोल्टिक सिस्टम: विशेष रूप से ढलान वाली छतें जहां जेड-सेक्शन ओवरलैप शहतीर व्यवस्था को सरल बना सकता है।

तटीय इमारतें: समुद्र तट और बंदरगाहों के पास खुली छत और बाड़े की प्रणालियाँ, जहाँ आवश्यक हो वहाँ बढ़ी हुई जस्ता कोटिंग का उपयोग किया जाता है।

पशुधन और कृषि संरचनाएं: उच्च आर्द्रता वाले शेड, ग्रीनहाउस और अन्य इमारतें जहां संक्षेपण स्टील के क्षरण को तेज कर सकता है।

आर्द्र औद्योगिक सुविधाएं: कार्यशालाओं के चारों ओर छत और दीवार का ढांचा जहां साधारण काले स्टील को अतिरिक्त संक्षारण संरक्षण की आवश्यकता होगी।

आउटडोर लाइट-गेज स्टील संरचनाएं: नगरपालिका और अन्य उजागर ढलान वाली छत संरचनाएं।

हॉट-डिप गैल्वनाइजिंग क्या जोड़ता है

जिंक कोटिंग बाधा सुरक्षा और बलि सुरक्षा प्रदान करती है। यह स्टील सब्सट्रेट को नमी और ऑक्सीजन से अलग करता है, जबकि जिंक स्थानीय कोटिंग क्षति के छोटे क्षेत्रों के आसपास विद्युत रासायनिक सुरक्षा भी प्रदान कर सकता है।

यह छत के शहतीर के लिए उपयोगी है क्योंकि स्थापित छत संरचना को फिर से रंगना जमीनी स्तर पर स्टील के उपचार की तुलना में अधिक कठिन है।

हॉट-डिप गैल्वनाइजिंग गठित सतहों पर संक्षारण सुरक्षा प्रदान करता है। यह काटने और वेल्डिंग के बाद उचित जल निकासी, कनेक्शन डिजाइन या साइट की मरम्मत का विकल्प नहीं है।

तीन सामान्य खरीद तुलनाएँ

गैल्वेनाइज्ड जेड शहतीर बनाम गैल्वनाइज्ड सी शहतीर

ज़ेड शहतीर विशेष रूप से तब उपयोगी होता है जब आसन्न सदस्य ढलान वाली छत के साथ ओवरलैप हो सकते हैं। सी शहतीर अक्सर सपाट छतों या लेआउट के लिए अधिक सुविधाजनक होता है जहां ओवरलैप थोड़ा व्यावहारिक लाभ प्रदान करता है।

गैल्वनाइज्ड जेड शहतीर बनाम पेंटेड जेड शहतीर

पेंट सतह की सुरक्षा प्रदान करता है, लेकिन कोनों, छेदों, कटों और कनेक्शन बिंदुओं के आसपास क्षति पर विचार करने की आवश्यकता है। हॉट-डिप गैल्वनाइजिंग को पूर्ण प्रोफ़ाइल पर लगाया जाता है और उजागर स्टील के लिए संक्षारण सुरक्षा प्रदान करता है। अक्सर उद्धृत "5-10 गुना अधिक" जीवन को एक सार्वभौमिक नियम के रूप में नहीं माना जाना चाहिए क्योंकि पेंट का प्रदर्शन कोटिंग प्रणाली, तैयारी और एक्सपोज़र पर काफी हद तक निर्भर करता है।

हॉट-डिप गैल्वनाइज्ड जेड पुर्लिन बनाम इलेक्ट्रोगैल्वनाइज्ड जेड पुर्लिन

इलेक्ट्रोगैल्वनाइज्ड कोटिंग्स आमतौर पर हॉट-डिप गैल्वेनाइज्ड कोटिंग्स की तुलना में बहुत पतली होती हैं। लंबे समय तक बाहरी एक्सपोज़र के लिए, हॉट-डिप गैल्वनाइजिंग को आम तौर पर तब निर्दिष्ट किया जाता है जब पर्याप्त जस्ता संरक्षण की आवश्यकता होती है।

ऑर्डर देने से पहले खरीदारों को क्या जांचना चाहिए

एक इंजीनियर्ड छत परियोजना के लिए, ऑर्डर को केवल "जेड शहतीर" से अधिक की पहचान करनी चाहिए।

अनुभाग: Z100-Z300 या एक ड्राइंग-विशिष्ट प्रोफ़ाइल।

दीवार की मोटाई: 1.2–3.0 मिमी.

स्टील ग्रेड: Q235B या Q355B।

जिंक कोटिंग: एक्सपोज़र के अनुसार ≥85 μm, 120-180 μm या 200-275 μm।

लंबाई: मानक या निश्चित गैर-मानक लंबाई।

छिद्रण: चित्र के अनुसार छेद का व्यास, रिक्ति और स्थान।

सतह: निर्माण और निर्माण के बाद गर्म-डुबकी गैल्वेनाइज्ड।

Q355B / Z200 / 2.0 मिमी / 200 माइक्रोन जस्ता / निश्चित लंबाई / पूर्व-छिद्रित जैसे स्पष्ट विनिर्देश निर्माता के लिए "गैल्वनाइज्ड जेड स्टील" के सामान्य अनुरोध की तुलना में उद्धृत करना और लगातार उत्पादन करना आसान है।

कनेक्शन और साइट प्रोसेसिंग

गैल्वनाइजिंग से पहले मुख्य कटिंग और पंचिंग को अधिमानतः पूरा किया जाना चाहिए। यदि साइट पर अतिरिक्त ड्रिलिंग या कटिंग अपरिहार्य है, तो उजागर स्टील को साफ किया जाना चाहिए और उपयुक्त जस्ता-समृद्ध मरम्मत कोटिंग के साथ इलाज किया जाना चाहिए।

वेल्डिंग से वेल्ड के आसपास का जिंक निकल जाता है। वेल्डिंग के बाद, क्षेत्र को साफ और मरम्मत किया जाना चाहिए। जहां संरचनात्मक डिजाइन अनुमति देता है, वहां गैल्वेनाइज्ड पर्लिन पर बोल्ट कनेक्शन को प्रबंधित करना आसान होता है।

विनिर्माण और गुणवत्ता नियंत्रण

उत्पादन नियंत्रण स्टील स्ट्रिप से शुरू होता है। रोल बनाने से पहले आने वाली कॉइल की ग्रेड, मोटाई और सतह की स्थिति की जाँच की जाती है।

बनाने के दौरान, आयामी जांच अनुभाग की ऊंचाई, निकला हुआ किनारा ज्यामिति, दीवार की मोटाई, सीधापन और घुमाव पर ध्यान केंद्रित करती है। अनुमोदित ड्राइंग के अनुसार पंचिंग की जाँच की जाती है।

गैल्वनाइजिंग के बाद, कोटिंग की कवरेज, मोटाई, उपस्थिति और नंगे क्षेत्रों, छीलने या अत्यधिक जस्ता निर्माण जैसे दोषों की जांच की जाती है। पैकिंग से पहले निश्चित लंबाई की सटीकता और समग्र सीधेपन की भी जाँच की जाती है।

परियोजना चयन संदर्भ

अंतर्देशीय खड़ी फैक्ट्री की छत या छत पीवी: Q235B, Z160-Z200, 1.5-2.0 मिमी, ≥85 μm।

पशुधन, आर्द्र कार्यशाला या नदी तटीय परियोजना: Q235B या Q355B, 120-180 μm।

तटीय या बंदरगाह परियोजना: Q355B, 200-275 μm, संरचनात्मक भार के लिए चयनित दीवार की मोटाई के साथ।

तेज़ हवा या बर्फ़ के साथ बड़ी अवधि की छत: Q355B, बड़ा Z अनुभाग और जहां आवश्यक हो वहां 2.2-3.0 मिमी दीवार की मोटाई।

सूखी इनडोर छत: बिना लेपित ठंडा-निर्मित जेड शहतीर अधिक किफायती विकल्प हो सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1. क्या Z purlins ओवरलैप होने पर जिंक कोटिंग क्षतिग्रस्त हो जाएगी?

जब गैल्वेनाइज्ड कोटिंग में अच्छा आसंजन होता है तो सामान्य बोल्ट वाले ओवरलैप के कारण बड़े क्षेत्र में छीलन नहीं होनी चाहिए। छोटी यांत्रिक क्षति को जिंक युक्त रिपेयर पेंट से ठीक किया जा सकता है।

Q2. क्या गैल्वनाइज्ड जेड पर्लिन को वेल्ड किया जा सकता है?

हाँ, लेकिन वेल्ड के चारों ओर जस्ता कोटिंग गर्मी से क्षतिग्रस्त हो जाएगी। वेल्डिंग के बाद वेल्डेड क्षेत्र को साफ और मरम्मत किया जाना चाहिए। जहां व्यावहारिक हो वहां बोल्ट वाले कनेक्शन को आम तौर पर प्राथमिकता दी जाती है।

Q3. क्या Z शहतीर केवल छतों के लिए उपयुक्त है?

नहीं, इसे दीवार पर शहतीर के रूप में भी इस्तेमाल किया जा सकता है। हालाँकि, C purlins अक्सर दीवार प्रणालियों के लिए अधिक सुविधाजनक होते हैं क्योंकि Z-सेक्शन ओवरलैप ऊर्ध्वाधर दीवार फ़्रेमिंग पर कम उपयोगी होता है।

Q4. क्या गैल्वनाइज्ड जेड शहतीर का उपयोग 25 साल की छत पीवी परियोजना के लिए किया जा सकता है?

इसे लंबे जीवन वाले पीवी संरचनाओं के लिए निर्दिष्ट किया जा सकता है, लेकिन जिंक कोटिंग वास्तविक वातावरण से मेल खाना चाहिए। अंतर्देशीय और तटीय परियोजनाओं को स्वचालित रूप से समान कोटिंग मोटाई का उपयोग नहीं करना चाहिए।

Q5. मैं उस Z शहतीर की पहचान कैसे करूँ जो बनने से पहले गैल्वेनाइज्ड थी?

जिंक कोटिंग के लगातार टूटने या छिलने के लिए बने कोनों की जाँच करें। खरीद के लिए, निर्माता की प्रक्रिया की पुष्टि करें और हॉट-डिप गैल्वनाइजिंग से पहले जेड सेक्शन को बनाने और छिद्रित करने की आवश्यकता है।

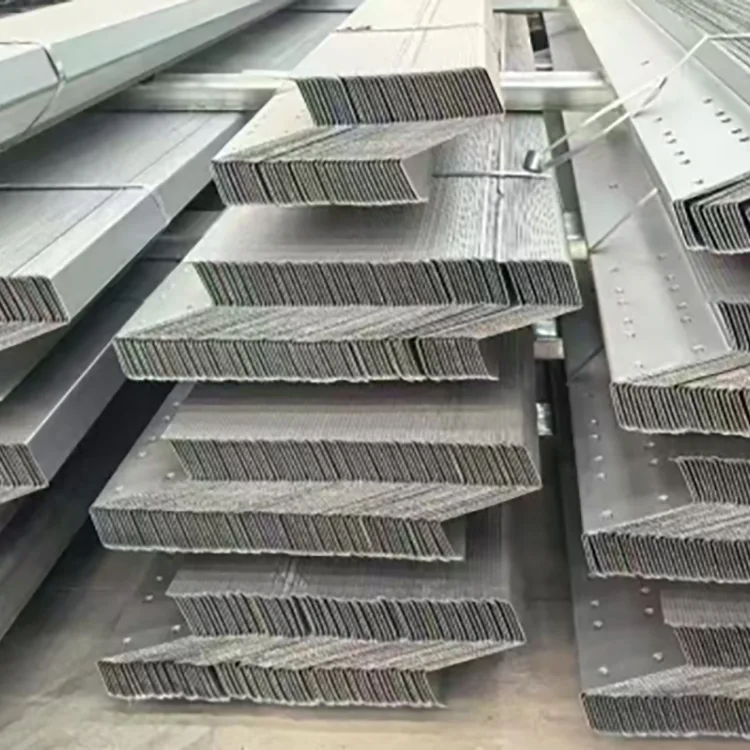

Q6. क्या निर्माता प्री-पंच्ड Z पर्लिन्स की आपूर्ति कर सकता है?

हाँ। छेद का आकार, अंतर और स्थिति संरचनात्मक चित्र के अनुसार बनाई जा सकती है। गैल्वनाइजिंग से पहले छिद्रण पूरा करने से संसाधित क्षेत्रों को गैल्वनाइजिंग चरण के दौरान जस्ता प्राप्त करने की भी अनुमति मिलती है।

Q7. तट के पास किस जिंक कोटिंग का उपयोग किया जाना चाहिए?

मजबूत तटीय जोखिम के लिए, 200-275 माइक्रोन कोटिंग को प्रारंभिक आवश्यकता के रूप में निर्दिष्ट किया जा सकता है। अंतिम कोटिंग परियोजना की संक्षारण स्थितियों और लागू विशिष्टताओं के अनुसार निर्धारित की जानी चाहिए।

Q8. क्या मोटा Z शहतीर हमेशा बेहतर होता है?

नहीं, मोटी दीवार से स्टील की खपत और लागत बढ़ जाती है। सही मोटाई अवधि, दूरी, हवा और बर्फ भार, खंड की ऊंचाई और संरचनात्मक गणना पर निर्भर करती है।
