कोल्ड-फॉर्मेड जेड सेक्शन स्टील

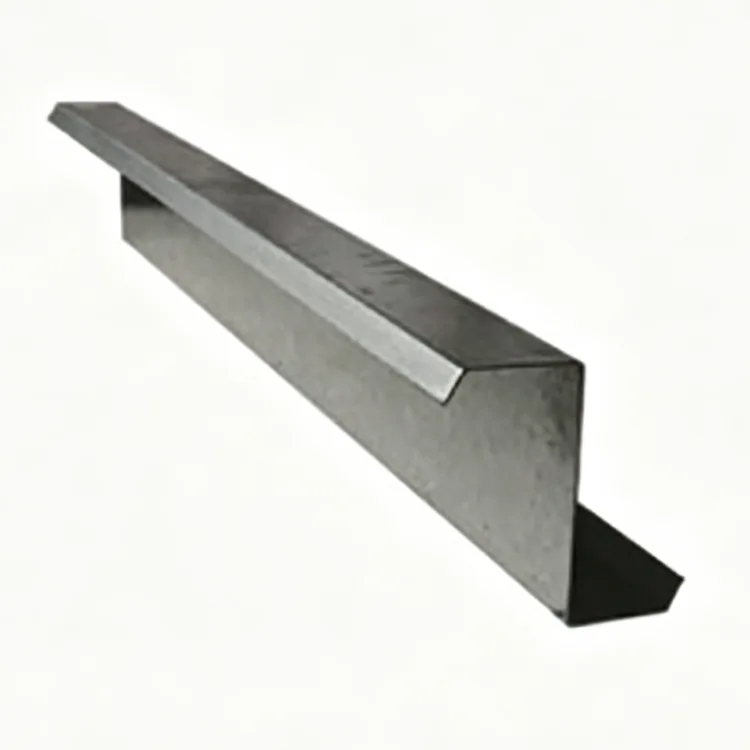

कोल्ड-फॉर्मेड जेड सेक्शन स्टील एक ठंडा-निर्मित पतली दीवार वाला स्टील सेक्शन है, जो कमरे के तापमान पर निरंतर रोल बनाने के माध्यम से हॉट-रोल्ड स्टील स्ट्रिप से निर्मित होता है। पट्टी कई गठन वाले स्टैंडों से होकर गुजरती है और उच्च तापमान वाले हॉट-रोलिंग चरण के बिना धीरे-धीरे इसे Z खंड में आकार दिया जाता है।

ठंड बनाने की प्रक्रिया आयामी स्थिरता में सुधार करती है और स्टील में कठोरीकरण भी लाती है। परिणामी अनुभाग उपयोगी झुकने के प्रदर्शन के साथ अपेक्षाकृत कम वजन को जोड़ता है, जिससे इसे हल्के स्टील संरचनाओं में छत और दीवार के शहतीर के लिए व्यापक रूप से उपयोग किया जाता है।

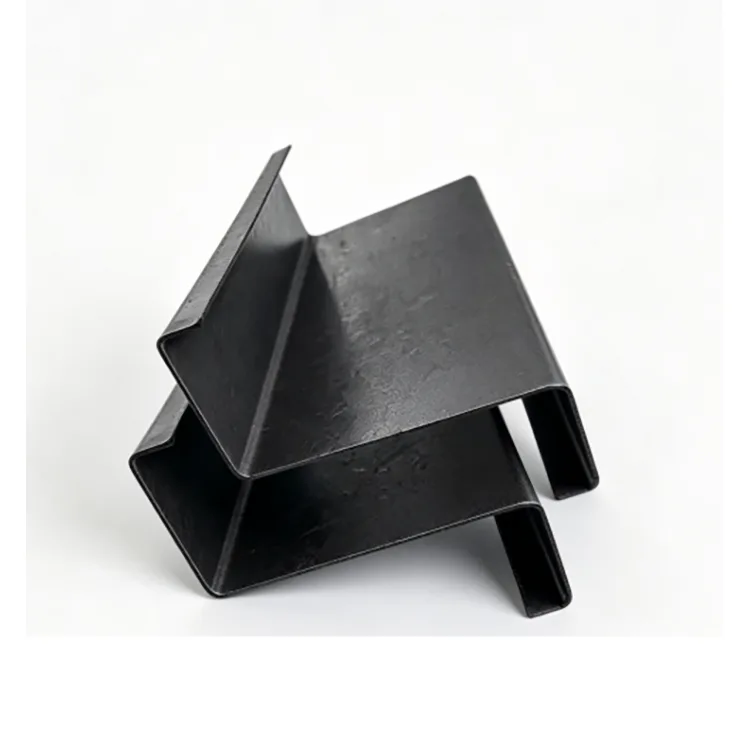

Z-आकार की प्रोफ़ाइल का एक और व्यावहारिक लाभ है: इसके ऑफसेट फ्लैंग्स आसन्न purlins को ओवरलैप करने की अनुमति देते हैं। यह विशेष रूप से बड़ी ढलान वाली छतों पर उपयोगी है जहां रिज के चारों ओर निरंतर शहतीर व्यवस्था की आवश्यकता होती है।

अनुशंसित वातावरण: सीधी बारिश, नमक स्प्रे, एसिड या क्षारीय संक्षारक नमी के बिना बंद इनडोर इमारतें, सूखी कार्यशालाएं और गोदाम।

उत्पादन प्रक्रिया

उत्पादन लाइन स्टील कॉइल के आने वाले निरीक्षण से शुरू होती है। समतल करने और सीधा करने के बाद, पट्टी कई रोल-फॉर्मिंग स्टेशनों से होकर गुजरती है, जहां इसे धीरे-धीरे आवश्यक Z-आकार के खंड में मोड़ दिया जाता है।

सर्वो सीएनसी कटिंग निर्दिष्ट सदस्य लंबाई प्रदान करती है, जबकि स्वचालित छिद्रण को संरचनात्मक चित्र के अनुसार जोड़ा जा सकता है। तैयार प्रोफाइल वर्गीकरण, बंडलिंग और भंडारण से पहले सीधे और आयामी निरीक्षण से गुजरते हैं।

स्टील कॉइल निरीक्षण → लेवलिंग और स्ट्रेटनिंग → प्रोग्रेसिव कोल्ड रोल फॉर्मिंग → जेड-सेक्शन फॉर्मिंग → सर्वो सीएनसी फिक्स्ड-लेंथ कटिंग → ऑटोमैटिक पंचिंग → स्ट्रेटनिंग → विजुअल और डायमेंशनल निरीक्षण → बंडलिंग और स्टोरेज

चूँकि प्रोफ़ाइल पारंपरिक हॉट रोलिंग के माध्यम से निर्मित होने के बजाय उत्तरोत्तर बनती है, इसलिए उत्पादन के दौरान अनुभाग आयाम, सीधापन और छेद की स्थिति को लगातार नियंत्रित किया जा सकता है।

मुख्य विशिष्टताएँ

छत के शहतीरों के लिए Z अनुभाग का उपयोग क्यों करें?

रूफ रिज पर सीधा ओवरलैपिंग

Z सेक्शन और C सेक्शन के बीच सबसे स्पष्ट अंतर फ्लैंज का आकार है। ऑफ़सेट Z प्रोफ़ाइल आसन्न सदस्यों को ओवरलैप करने की अनुमति देती है, जो छत के रिज के माध्यम से निरंतरता बनाए रखने में मदद कर सकती है।

10° से ऊपर की छत की ढलानों के लिए, Z पर्लिन अक्सर एक व्यावहारिक विकल्प होते हैं जहां ओवरलैपिंग सदस्य संरचनात्मक डिजाइन का हिस्सा होते हैं। इससे अतिरिक्त कटिंग की आवश्यकता कम हो जाती है और स्थापना अधिक सरल हो जाती है।

कम वजन के साथ झुकने का अच्छा प्रदर्शन

Z-आकार का क्रॉस-सेक्शन झुकने के लिए उपयोगी अनुभाग गुण प्रदान करता है। कोल्ड-वर्क हार्डनिंग के साथ मिलकर, यह उपयुक्त छत और दीवार शहतीर अनुप्रयोगों में अपेक्षाकृत पतले खंड का उपयोग करने की अनुमति देता है।

भारी पारंपरिक हॉट-रोल्ड अनुभागों की तुलना में, कम वजन परिवहन, उठाने और स्थापना आवश्यकताओं को कम कर सकता है।

लगातार सीधापन और छेद की स्थिति

उत्पादन लाइन प्रगतिशील रोल बनाने, सीएनसी कटिंग और उसके बाद सीधा करने का उपयोग करती है। यह प्रोफ़ाइल के सीधेपन और घुमाव को नियंत्रित करने में मदद करता है।

पूर्व-छिद्रित बोल्ट छेद वाले पर्लिन के लिए, सटीक छेद स्थिति महत्वपूर्ण है क्योंकि त्रुटियां पर्लिन और मुख्य स्टील फ्रेम के बीच कनेक्शन को प्रभावित कर सकती हैं। डिलीवरी से पहले प्री-पंचिंग करने से साइट पर कटिंग और ड्रिलिंग का काम कम हो सकता है।

शुष्क इनडोर परियोजनाओं के लिए कम लागत

मानक उत्पाद को गैल्वेनाइज्ड कोटिंग के बिना प्राकृतिक काले स्टील के रूप में आपूर्ति की जाती है। सूखी, बंद इनडोर इमारतों के लिए जहां अतिरिक्त संक्षारण संरक्षण की आवश्यकता नहीं है, यह गैल्वनाइज्ड जेड अनुभागों से जुड़ी अतिरिक्त लागत से बचा जाता है।

यदि इमारत बारिश, संक्षेपण, नमक स्प्रे या संक्षारक मीडिया के संपर्क में है, तो इसके बजाय संक्षारण-संरक्षित संस्करण निर्दिष्ट किया जाना चाहिए।

सुविधाजनक कटिंग और वेल्डिंग

क्योंकि मानक उत्पाद में कोई गैल्वेनाइज्ड कोटिंग नहीं होती है, पारंपरिक कटिंग और वेल्डिंग ऑपरेशन सीधे होते हैं। यह इनडोर निर्माण और नवीनीकरण परियोजनाओं के दौरान उपयोगी है जहां सदस्यों को स्थानीय समायोजन या कनेक्शन कार्य की आवश्यकता हो सकती है।

विशिष्ट अनुप्रयोग

उत्पाद का मुख्य रूप से उपयोग किया जाता है:

हल्के स्टील की इमारतों में छत के शहतीर

बड़े-ढलान वाले गोदाम की छतें

औद्योगिक कार्यशाला छत प्रणाली

इनडोर रसद और भंडारण भवन

दीवार और छत का द्वितीयक ढांचा

हल्के स्टील के बाड़े सिस्टम

इनडोर फ़ैक्टरी नवीनीकरण परियोजनाएँ

यह किसी भवन के मुख्य स्तंभों या प्राथमिक बीमों के प्रतिस्थापन के बजाय शहतीर जैसा एक द्वितीयक संरचनात्मक सदस्य है।

वास्तविक परियोजना अनुप्रयोग

केस 1: बड़े ढलान वाले इनडोर लॉजिस्टिक्स वेयरहाउस के लिए जेड पर्लिन्स

इस परियोजना में 12° की छत ढलान के साथ 50,000 वर्ग मीटर के संलग्न लॉजिस्टिक गोदाम को शामिल किया गया था। इमारत पूरी तरह से घिरी हुई थी और सीधे बारिश के संपर्क के बिना शुष्क इनडोर वातावरण में उपयोग की जाती थी।

मुख्य आवश्यकताएं थीं छत के रिज पर सीधी शहतीर ओवरलैपिंग, नियंत्रित स्टील-संरचना लागत, कम स्थापना समय और छत-पैनल संरेखण समस्याओं का कम जोखिम।

चयनित सामग्री Q355B कोल्ड-फॉर्मेड Z सेक्शन स्टील, Z160-Z200 थी, जिसमें 1.8-2.0 मिमी दीवार की मोटाई और पूर्व-छिद्रित बोल्ट छेद थे।

Z अनुभाग सीधे ओवरलैप हो सकते हैं, जिससे रिज सदस्यों को निरंतर बने रहने और साइट पर काटने और संशोधन कार्य को कम करने की अनुमति मिलती है। स्थापना का समय 30% कम हो गया था।

प्रोफाइल के कम घुमाव ने रंग-लेपित स्टील छत पैनलों को अधिक समान रूप से बैठने में मदद की, जिससे पानी के रिसाव में योगदान करने वाले अंतराल कम हो गए। लाइटर सदस्यों ने परिवहन और उठाने की आवश्यकताओं को भी कम कर दिया, और कुल स्टील-संरचना लागत हॉट-रोल्ड स्टील समाधान की तुलना में 21% कम थी।

परियोजना को स्वीकृति मिल गई है और यह जंग संबंधी समस्याओं के बिना इनडोर सेवा में बनी हुई है।

केस 2: एक औद्योगिक कार्यशाला में हल्के स्टील के बाड़े का उन्नयन

दूसरे प्रोजेक्ट में एक पुराने कारखाने का नवीनीकरण शामिल था। कार्यशाला के अंदर अपेक्षाकृत बड़ी छत ढलान और शुष्क, हवादार इनडोर वातावरण के साथ नए हल्के स्टील के बाड़े संरचनाओं की आवश्यकता थी।

चयनित उत्पाद Q235B कोल्ड-फॉर्मेड Z सेक्शन स्टील, Z120-Z140 था।

सदस्यों को व्यापक माध्यमिक प्रसंस्करण के बिना असेंबली के लिए तैयार किया गया था। Z-आकार की ओवरलैपिंग संरचना छत के ढलान से मेल खाती है और एक सपाट और स्थिर बाड़े प्रणाली को बनाए रखने में मदद करती है।

हल्के सदस्यों ने मौजूदा कारखाने के अंदर स्थापना कार्य को छोटा करते हुए नवीकरण लागत को नियंत्रण में रखने में भी मदद की।

Z अनुभाग चयन गाइड

छत का ढलान:

10° से ऊपर की छत की ढलानों के लिए, जब ओवरलैपिंग शहतीर की आवश्यकता होती है तो Z सेक्शन एक पसंदीदा विकल्प होता है। अपेक्षाकृत उथले ढलानों के लिए, संरचनात्मक डिजाइन के आधार पर सी पर्लिन पर भी विचार किया जा सकता है।

सामग्री ग्रेड:

Q235B सामान्य हल्के शहतीर और संलग्नक अनुप्रयोगों के लिए उपयुक्त है। बड़े विस्तार, उच्च हवा या बर्फ भार और अधिक मांग वाली संरचनात्मक आवश्यकताओं के लिए, Q355B को उचित अनुभाग आकार और दीवार की मोटाई के साथ चुना जा सकता है।

अनुभाग का आकार:

हल्की छत और दीवार की माध्यमिक संरचनाओं के लिए Z100-Z140 पर विचार किया जा सकता है। Z160-Z200 कई मानक गोदाम और कार्यशाला शहतीर अनुप्रयोगों के लिए उपयुक्त है। Z220-Z300 का उपयोग वहां किया जा सकता है जहां संरचनात्मक डिजाइन के लिए बड़े वर्गों की आवश्यकता होती है।

दीवार की मोटाई:

उपलब्ध सीमा 1.2-3.0 मिमी है। अंतिम मोटाई केवल अनुभाग आकार के बजाय स्पैन, शहतीर रिक्ति, पवन भार, बर्फ भार, कनेक्शन की स्थिति और संरचनात्मक गणना से निर्धारित की जानी चाहिए।

पर्यावरण:

सूखी, बंद इनडोर इमारतों के लिए, प्राकृतिक ब्लैक जेड स्टील एक लागत प्रभावी विकल्प प्रदान कर सकता है। उच्च आर्द्रता या संघनन वाली कार्यशालाओं में, एक उपयुक्त जंग-निवारक कोटिंग पर विचार किया जाना चाहिए।

बाहरी इमारतों, तटीय क्षेत्रों, बारिश से प्रभावित संरचनाओं या कृषि शेडों के लिए, प्राकृतिक ब्लैक-स्टील संस्करण की अनुशंसा नहीं की जाती है। एक गैल्वेनाइज्ड जेड अनुभाग या अन्य संक्षारण-संरक्षित समाधान का चयन किया जाना चाहिए।

कोल्ड-फॉर्मेड जेड सेक्शन स्टील बनाम सी सेक्शन स्टील

चुनाव को अंततः केवल छत के ढलान के बजाय संरचनात्मक डिजाइन का पालन करना चाहिए। Z अनुभाग की ओवरलैपिंग ज्यामिति इसका मुख्य व्यावहारिक लाभ है जहां निरंतर शहतीर कनेक्शन की आवश्यकता होती है।

फ़ैक्टरी गुणवत्ता नियंत्रण

जेड पर्लिन्स के लिए, आयामी स्थिरता विशेष रूप से महत्वपूर्ण है क्योंकि अनुभागों को मुख्य स्टील फ्रेम और छत पैनलों के साथ सटीक रूप से जुड़ना चाहिए।

इसलिए गुणवत्ता नियंत्रण स्टील कॉइल को बनाने से पहले कवर करता है, इसके बाद रोल बनाने के दौरान और काटने के बाद जांच की जाती है। मुख्य निरीक्षण बिंदुओं में सामग्री ग्रेड, अनुभाग आयाम, दीवार की मोटाई, सीधापन, घुमाव, काटने की लंबाई, किनारे की स्थिति और पूर्व-छिद्रित छेद की स्थिति शामिल है।

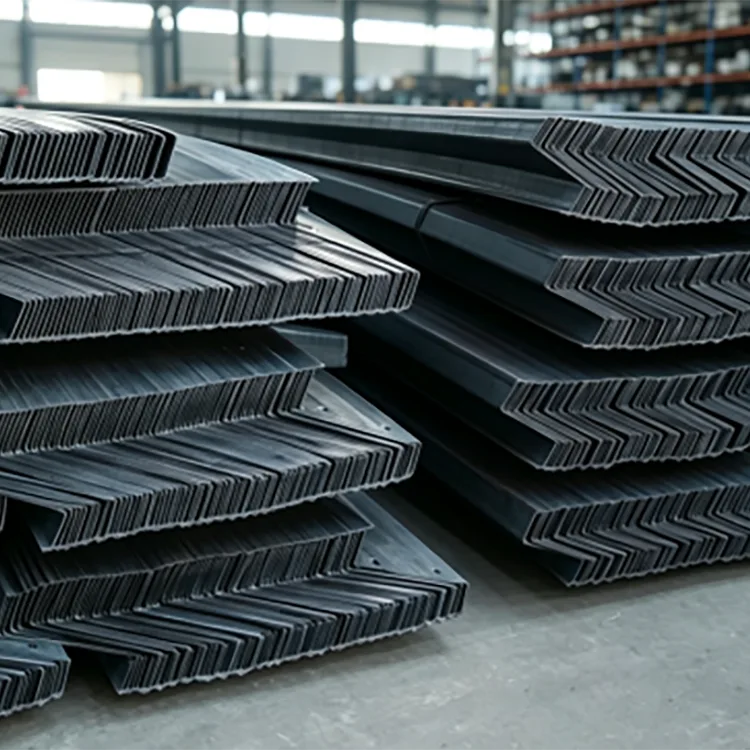

अवशिष्ट विकृति को कम करने के लिए प्रोफाइल को बनाने के बाद सीधा किया जाता है। शिपमेंट से पहले, तैयार सदस्यों का दृश्य और आयामी निरीक्षण किया जाता है और फिर आकार और ऑर्डर आवश्यकताओं के अनुसार बंडल किया जाता है।

बैच ऑर्डर के लिए, समान सामग्री ग्रेड, अनुभाग विनिर्देश और प्रसंस्करण पैरामीटर रखने से विभिन्न उत्पादन बैचों के बीच स्थिरता बनाए रखने में मदद मिलती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: मैं Z सेक्शन और C सेक्शन स्टील के बीच कैसे चयन करूं?

मुख्य विचार छत और कनेक्शन व्यवस्था है। Z अनुभाग उन छतों के लिए विशेष रूप से उपयोगी होते हैं जहां आसन्न शहतीर को ओवरलैप करने और रिज के माध्यम से जारी रखने की आवश्यकता होती है, विशेष रूप से बड़ी छत ढलानों पर। सी सेक्शन में व्यापक सामान्य प्रयोज्यता होती है और इसका उपयोग संरचनात्मक डिजाइन के आधार पर उथले छत ढलानों के लिए किया जा सकता है।

Q2: क्या कोल्ड-फॉर्मेड Z सेक्शन स्टील को मोड़ना आसान है?

उचित रूप से निर्मित Z अनुभाग लागू मानक आवश्यकताओं के भीतर घुमाव और विरूपण को नियंत्रित करने के लिए प्रगतिशील गठन, आकार और सीधा करने से गुजरता है। चयनित अनुभाग आकार, दीवार की मोटाई, विस्तार और स्थापना विधि भी इसके प्रदर्शन को प्रभावित करती है।

Q3: क्या इनडोर Z शहतीर को पेंट करने की आवश्यकता है?

महत्वपूर्ण संघनन के बिना शुष्क, हवादार इनडोर वातावरण के लिए, प्राकृतिक ब्लैक-स्टील सतह का उपयोग अतिरिक्त कोटिंग के बिना किया जा सकता है यदि परियोजना की आवश्यकताएं इसकी अनुमति देती हैं। आर्द्र कार्यशालाओं या बार-बार संघनन वाले क्षेत्रों के लिए, जंग-निवारक कोटिंग की सिफारिश की जाती है।

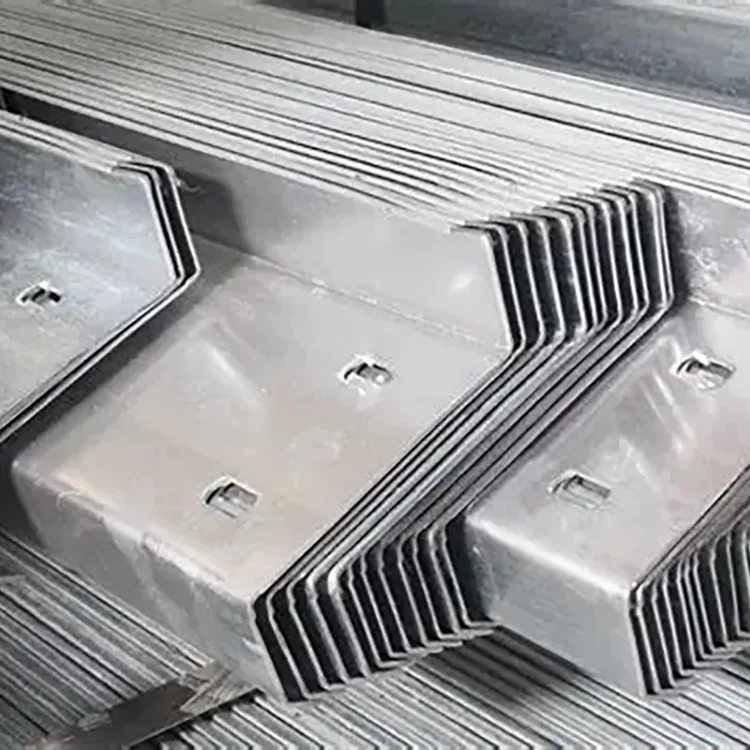

Q4: क्या Z अनुभागों को पूर्व-छिद्रित छेदों के साथ आपूर्ति की जा सकती है?

हाँ। प्रोफाइल भेजने से पहले संरचनात्मक चित्र के अनुसार बोल्ट छेद को छिद्रित किया जा सकता है। आवश्यक कनेक्शन विवरण के अनुसार कॉर्नर कट और एंगल्ड एंड कट भी तैयार किए जा सकते हैं।

Q5: क्या लंबाई को अनुकूलित किया जा सकता है?

हाँ। मानक आपूर्ति आम तौर पर 6-12 मीटर के भीतर होती है, जबकि गैर-मानक निश्चित लंबाई परियोजना चित्र और काटने की आवश्यकताओं के अनुसार उत्पादित की जा सकती है।

Q6: क्या प्राकृतिक ब्लैक Z सेक्शन स्टील का उपयोग बाहर किया जा सकता है?

सीधे बाहरी संपर्क, बारिश, तटीय नमक स्प्रे या संक्षारक वातावरण के लिए इसकी अनुशंसा नहीं की जाती है। इन स्थितियों में, गैल्वेनाइज्ड या अन्यथा संक्षारण-संरक्षित जेड अनुभागों पर विचार किया जाना चाहिए।
