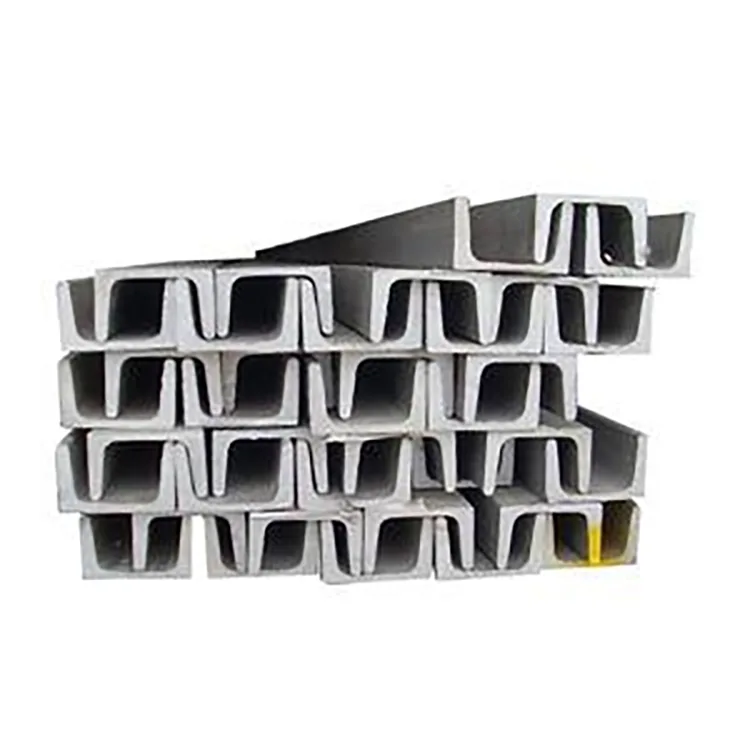

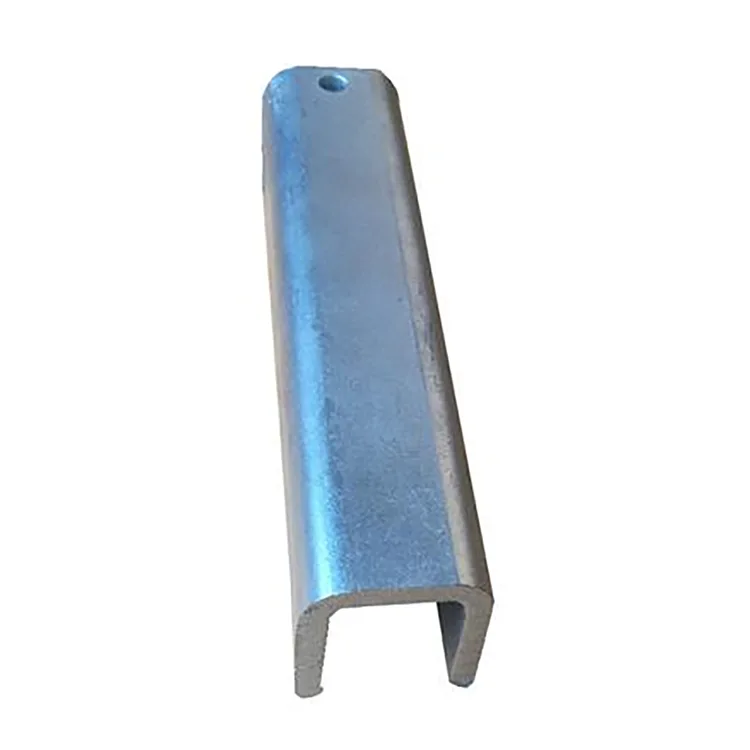

जस्ती यू-चैनल

एक गैल्वनाइज्ड यू-चैनल का चयन तब किया जाता है जब किसी परियोजना को बंद ट्यूब या पारंपरिक सी/जेड शहतीर के बजाय बाहरी घटकों को ठीक करने, स्थापित करने या समर्थन करने के लिए एक खुले स्टील अनुभाग की आवश्यकता होती है।

यू-आकार का अनुभाग बोल्टिंग, क्लैम्पिंग और कनेक्शन के लिए एक सतत आधार और साइड फ्लैंज बनाता है। इसका उपयोग आमतौर पर उपकरण बेस, पाइप सपोर्ट, फोटोवोल्टिक संरचनाओं, आउटडोर फ्रेम, एम्बेडेड सपोर्ट और नगरपालिका प्रतिष्ठानों के लिए किया जाता है।

विनिर्माण क्रम महत्वपूर्ण है. स्टील की पट्टी को पहले आवश्यक यू प्रोफाइल में रोल किया जाता है, उसके बाद कटिंग और पंचिंग की जाती है। पूर्ण किए गए खंड को फिर रासायनिक रूप से पूर्व उपचारित किया जाता है और गर्म-डुबकी गैल्वेनाइज्ड किया जाता है। यह दृष्टिकोण गैल्वनाइज्ड पट्टी को अंतिम आकार में मोड़ने से बचाता है और यू चैनल के अंदर सहित गठित खंड को जस्ता सुरक्षा प्रदान करता है।

बाहरी परियोजनाओं के लिए, सही संयोजन केवल "मोटा जस्ता = बेहतर" नहीं है। अनुभाग आकार, स्टील ग्रेड, दीवार की मोटाई, संरचनात्मक भार, एक्सपोज़र वातावरण और अपेक्षित सेवा अवधि पर एक साथ विचार किया जाना चाहिए।

अनुभाग ज्यामिति मायने रखती है

यू चैनल का मुख्य लाभ इसकी खुली ज्यामिति है।

निचला भाग एक सतत असर वाली सतह प्रदान करता है, जबकि दो साइड फ्लैंज का उपयोग बोल्टेड कनेक्शन, क्लैंप, ब्रैकेट और पोजिशनिंग घटकों के लिए किया जा सकता है। यह इसे वहां उपयोगी बनाता है जहां इंस्टॉलरों को ओपन साइड से कनेक्शन तक पहुंच की आवश्यकता होती है।

सी सेक्शन या जेड सेक्शन की तुलना में, यू चैनल आमतौर पर उपकरण बेस, पाइप सपोर्ट और पोजिशनिंग संरचनाओं के लिए अधिक सुविधाजनक होता है। सी और जेड अनुभागों को आमतौर पर शहतीर या फ़्रेमिंग सदस्यों के रूप में उनके संरचनात्मक व्यवहार के अनुसार चुना जाता है।

फोटोवोल्टिक उपकरण, आउटडोर पाइपलाइन या मशीनरी सपोर्ट वाली परियोजना के लिए, यू सेक्शन अतिरिक्त निर्मित ब्रैकेट की आवश्यकता को कम कर सकता है।

तकनीकी निर्देश

फॉर्म पहले और गैल्वनाइज बाद में क्यों?

इस प्रकार के उत्पाद के लिए, निर्माण और अधिकांश निर्माण हॉट-डिप गैल्वनाइजिंग से पहले पूरा किया जाना चाहिए।

उत्पादन मार्ग है:

स्टील स्ट्रिप निरीक्षण → लेवलिंग → यू-प्रोफाइल रोल बनाना → सीएनसी कटिंग → पंचिंग और कॉर्नर प्रोसेसिंग → सीधा करना → डीग्रीजिंग → पिकलिंग → फ्लक्सिंग → सुखाना → हॉट-डिप गैल्वनाइजिंग → कूलिंग/पैसिवेशन → जिंक निरीक्षण → अंतिम निरीक्षण → पैकिंग

यह क्रम निर्माता को गैल्वनाइजिंग से पहले अंतिम यू-सेक्शन आयामों को नियंत्रित करने की अनुमति देता है।

इसका मतलब यह भी है कि छेद, कोनों और गठित प्रोफ़ाइल के अंदर को एक कोटिंग पर निर्भर रहने के बजाय तैयार अनुभाग के हिस्से के रूप में माना जाता है जिसे बाद के गठन के संचालन में जीवित रहना चाहिए।

गैल्वनाइजिंग के बाद अनावश्यक झुकने या भारी निर्माण से बचना चाहिए। यदि कार्य स्थल पर सामग्री को वेल्डेड या काटा जाना है, तो क्षतिग्रस्त जस्ता क्षेत्र को उचित जस्ता युक्त कोटिंग के साथ साफ और मरम्मत किया जाना चाहिए।

जिंक कोटिंग का चयन करना

जिंक कोटिंग का वास्तविक संक्षारण वातावरण से मिलान होना चाहिए।

85 μm+ अंतर्देशीय क्षेत्रों में सामान्य बाहरी अनुप्रयोगों के लिए शुरुआती विनिर्देश के रूप में उपयुक्त है जहां एक्सपोज़र अपेक्षाकृत मध्यम है।

120-180 माइक्रोन के लिए, कोटिंग को आर्द्र कारखानों, कृषि और पशुधन सुविधाओं, नदी के किनारे के प्रतिष्ठानों और अधिक लगातार नमी वाले अन्य स्थानों के लिए माना जा सकता है।

200-275 μm के लिए, भारी कोटिंग मजबूत संक्षारण जोखिम वाली परियोजनाओं के लिए अभिप्रेत है, जैसे कि तटीय क्षेत्र, बंदरगाह, रासायनिक सुविधाएं और अपशिष्ट जल वातावरण। परियोजना संक्षारण श्रेणी और लागू विनिर्देश के विरुद्ध सटीक कोटिंग आवश्यकता की अभी भी पुष्टि की जानी चाहिए।

एक मोटी जस्ता परत कम आकार के स्टील सेक्शन की भरपाई नहीं करती है। संक्षारण संरक्षण और संरचनात्मक डिजाइन का अलग से मूल्यांकन किया जाना चाहिए।

Q235B या Q355B?

स्टील ग्रेड को जिंक की आवश्यकता के बजाय संरचनात्मक भार का पालन करना चाहिए।

Q235B सामान्य उपकरण समर्थन, आउटडोर ब्रैकेट, पाइप समर्थन, फोटोवोल्टिक सहायक संरचनाओं और सामान्य नगरपालिका अनुप्रयोगों के लिए एक व्यावहारिक विकल्प है।

Q355B उच्च-लोड अनुप्रयोगों जैसे बड़े उपकरण बेस, भारी समर्थन संरचनाओं, उच्च हवा या बर्फ की स्थिति और परियोजनाओं के लिए बेहतर अनुकूल है जहां संरचनात्मक डिजाइन के लिए उच्च शक्ति वाले स्टील की आवश्यकता होती है।

आपूर्ति की गई उत्पाद श्रृंखला के लिए, Q355B को लागू डिज़ाइन स्थितियों में समान अनुभाग आकार पर लगभग 30% अधिक भार क्षमता प्रदान करने के रूप में वर्णित किया गया है। इसे सार्वभौमिक प्रतिस्थापन नियम के बजाय एक परियोजना/डिज़ाइन तुलना के रूप में माना जाना चाहिए; अंतिम खंड को इंजीनियरिंग भार के विरुद्ध जाँचा जाना चाहिए।

यू चैनल का आकार और दीवार की मोटाई

U80-U300 रेंज अनुभाग को विभिन्न समर्थन भारों से मिलान करने की अनुमति देती है।

U80-U120 का उपयोग प्रकाश पाइप समर्थन, छोटे उपकरण ब्रैकेट, पोजिशनिंग घटकों और माध्यमिक ग्रीनहाउस संरचनाओं के लिए किया जा सकता है।

U140-U200 कई मुख्यधारा के आउटडोर समर्थन अनुप्रयोगों को कवर करता है, जिसमें फोटोवोल्टिक सहायक संरचनाएं, उपकरण आधार और नगरपालिका प्रतिष्ठान शामिल हैं।

U220-U300 भारी उपकरण आधारों, बड़े समर्थन संरचनाओं और अधिक अनुभाग क्षमता की आवश्यकता वाली परियोजनाओं के लिए अधिक उपयुक्त है।

दीवार की मोटाई के लिए:

1.2-1.4 मिमी: लाइट-ड्यूटी ब्रैकेट, पोजिशनिंग सदस्य और गैर-प्राथमिक समर्थन अनुप्रयोग

1.5-2.0 मिमी: बाहरी समर्थन संरचनाओं और उपकरण आधारों के लिए सामान्य सीमा

2.2-3.0 मिमी: भारी भार, बड़े समर्थन, उच्च हवा/बर्फ वाले क्षेत्र और विरूपण के लिए अधिक प्रतिरोध की आवश्यकता वाले अनुप्रयोग

अंतिम मोटाई की गणना वास्तविक अवधि, कनेक्शन विधि और लागू भार से की जानी चाहिए।

अनुप्रयोग

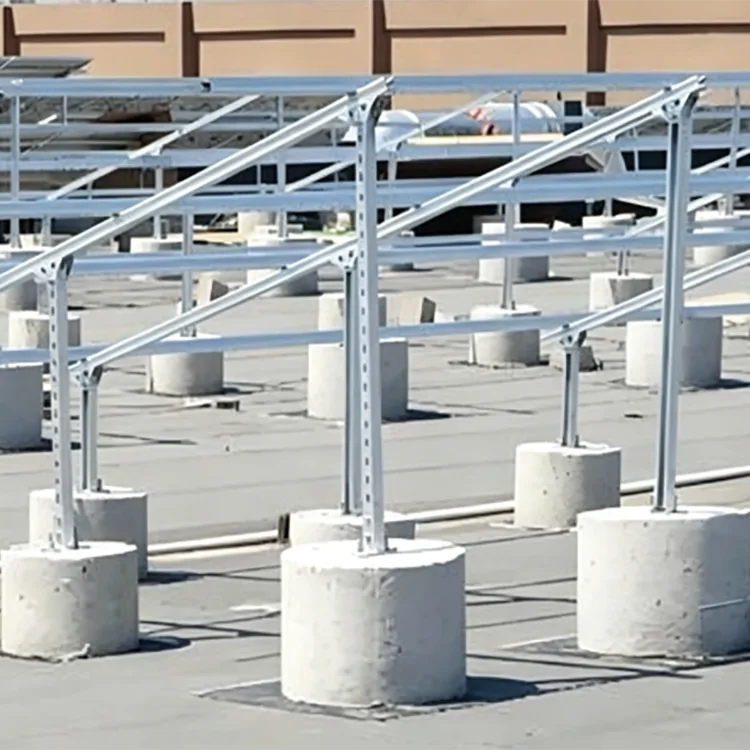

फोटोवोल्टिक और पवन ऊर्जा संरचनाएं

गैल्वनाइज्ड यू-सेक्शन का उपयोग बाहरी नवीकरणीय-ऊर्जा प्रतिष्ठानों में उपकरण बेस, फिक्सिंग सदस्यों, पोजिशनिंग संरचनाओं और सहायक समर्थन के लिए किया जा सकता है। जहां किसी परियोजना के लिए 25-वर्षीय डिज़ाइन की आवश्यकता होती है, वहां जिंक कोटिंग का चयन प्रत्येक स्थान के लिए समान कोटिंग निर्दिष्ट करने के बजाय वास्तविक पर्यावरणीय जोखिम के अनुसार किया जाना चाहिए।

तटीय और बंदरगाह क्षेत्र

नमक का छिड़काव और लगातार नमी खुले स्टील पर जंग को तेज करती है। भारी कोटिंग के साथ यू-आकार की गैल्वनाइज्ड प्रोफाइल का उपयोग बाहरी उपकरण समर्थन, एम्बेडेड बेस और फिक्सिंग संरचनाओं के लिए किया जा सकता है जहां अनुभाग ज्यामिति उपयुक्त है।

पशुधन और कृषि सुविधाएं

वेंटिलेशन सिस्टम, पाइपलाइन, उपकरण समर्थन और ग्रीनहाउस संरचनाएं उच्च आर्द्रता और अमोनिया युक्त वातावरण के संपर्क में आ सकती हैं। इन परिस्थितियों में गैल्वेनाइज्ड स्टील असुरक्षित काले स्टील की तुलना में बेहतर संक्षारण सुरक्षा प्रदान करता है।

रासायनिक और अपशिष्ट जल सुविधाएं

उपकरण समर्थन, पाइप फिक्सिंग संरचनाएं और बाहरी फ्रेम हॉट-डिप गैल्वनाइजिंग से लाभ उठा सकते हैं जहां पर्यावरण जस्ता-लेपित स्टील के साथ संगत है। अत्यधिक आक्रामक रासायनिक जोखिम के लिए, संपूर्ण संक्षारण-सुरक्षा प्रणाली को रासायनिक माध्यम के अनुसार निर्दिष्ट किया जाना चाहिए।

नगरपालिका बाहरी संरचनाएँ

अनुप्रयोगों में रेलिंग बेस, प्रकाश-संबंधित समर्थन, यातायात उपकरण फिक्सिंग संरचनाएं, लैंडस्केप फ्रेम और अन्य बाहरी स्टील घटक शामिल हैं।

फ़ैक्टरी आउटडोर समर्थन

इसका उपयोग औद्योगिक संयंत्रों के आसपास खुली पाइपलाइनों, उपकरण समर्थन, बाहरी फिक्सिंग संरचनाओं और उपयोगिता समर्थन के लिए किया जा सकता है।

दो विशिष्ट परियोजना अनुप्रयोग

तटीय औद्योगिक पार्क

समुद्र तट से लगभग 2 किमी दूर एक बाहरी उपकरण-सहायता परियोजना के लिए, 220 माइक्रोन जिंक कोटिंग के साथ Q355B जिंक-लेपित यू प्रोफ़ाइल को उपकरण समर्थन और एम्बेडेड बेस के लिए चुना गया था। भारी कोटिंग को नमक-स्प्रे एक्सपोज़र के कारण निर्दिष्ट किया गया था, जबकि उच्च शक्ति वाले स्टील का उपयोग संरचनात्मक भार आवश्यकता के लिए किया गया था। यू प्रोफाइल ने उपकरण की स्थिति और बोल्ट कनेक्शन को भी सरल बना दिया।

पशुधन सुविधा उन्नयन

बड़े पैमाने पर सुअर और पोल्ट्री सुविधा के लिए अमोनिया जोखिम वाले उच्च आर्द्रता वाले वातावरण में उपकरण और पाइपलाइनों के लिए संक्षारण प्रतिरोधी समर्थन सदस्यों की आवश्यकता होती है। Q235B गैल्वेनाइज्ड यू-सेक्शन का उपयोग सहायक संरचनाओं और फिक्सिंग सदस्यों के लिए किया गया था। खुली प्रोफ़ाइल ने सुविधाजनक स्थापना और समायोजन की अनुमति दी, जबकि गैल्वेनाइज्ड सतह ने बार-बार संक्षारण उपचार की आवश्यकता को कम कर दिया।

जहां गैल्वनाइज्ड यू-चैनल सर्वोत्तम विकल्प नहीं है

एक यू चैनल को स्वचालित रूप से हर दूसरे स्टील अनुभाग को प्रतिस्थापित नहीं करना चाहिए।

छत के शहतीर के लिए, सी या जेड अनुभाग अधिक उपयुक्त संरचनात्मक विन्यास प्रदान कर सकते हैं।

बंद संरचनात्मक सदस्यों के लिए जहां मरोड़ प्रतिरोध, संलग्न ज्यामिति या उपस्थिति महत्वपूर्ण है, वर्गाकार या आयताकार खोखले खंड बेहतर हो सकते हैं।

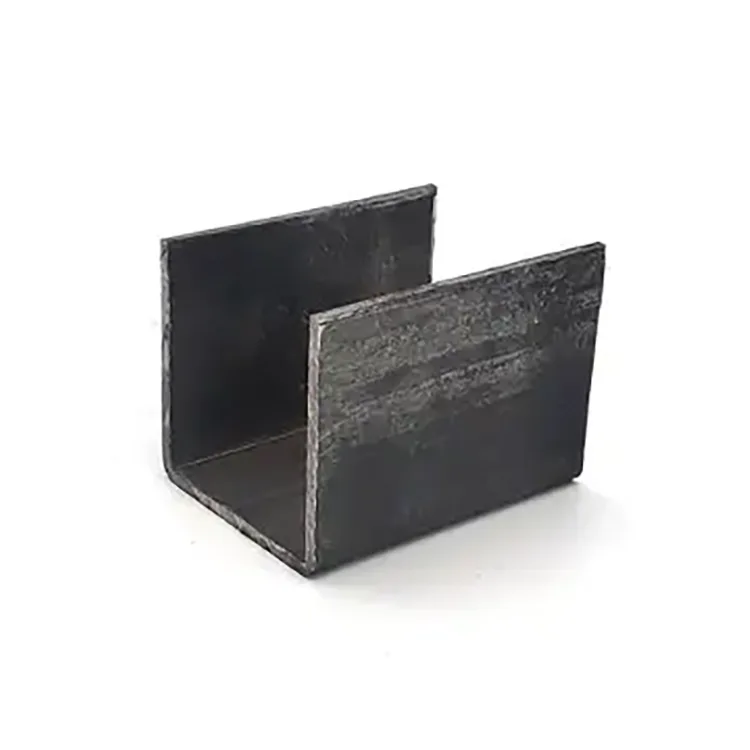

शुष्क इनडोर अनुप्रयोगों के लिए, यदि संक्षारण संरक्षण की आवश्यकता नहीं है, तो बिना लेपित ठंडा-निर्मित यू चैनल अधिक किफायती हो सकता है।

अत्यधिक आक्रामक रासायनिक वातावरण के लिए, अकेले हॉट-डिप गैल्वनाइजिंग आवश्यक सुरक्षा प्रदान नहीं कर सकता है। सामग्री चयन से पहले रासायनिक माध्यम, सांद्रता, तापमान और एक्सपोज़र समय की समीक्षा की जानी चाहिए।

गैल्वेनाइज्ड यू-चैनल बनाम ब्लैक यू चैनल

मूल यू-सेक्शन ज्यामिति समान रह सकती है, लेकिन अनुप्रयोग की शर्तें भिन्न हैं।

डिलीवरी से पहले गुणवत्ता नियंत्रण

निरीक्षण में स्टील अनुभाग और गैल्वनाइजिंग गुणवत्ता दोनों को शामिल किया जाना चाहिए।

गैल्वनाइजिंग से पहले, यू प्रोफाइल को अनुभाग आयाम, सीधापन, मोड़, छेद की स्थिति और काटने की सटीकता के लिए जांचा जाता है। यह महत्वपूर्ण है क्योंकि जिंक कोटिंग रोल बनाने के दौरान उत्पन्न होने वाली आयामी समस्याओं को ठीक नहीं करती है।

गैल्वनाइजिंग के बाद, निरीक्षक नंगे क्षेत्रों, अत्यधिक जस्ता निर्माण, छीलने, टूटने और अन्य दृश्य दोषों के लिए सतह की जांच करते हैं। जिंक कोटिंग की मोटाई को सहमत निरीक्षण विधि के अनुसार मापा जा सकता है।

परियोजना आदेशों के लिए, सामग्री प्रमाण पत्र, आयामी निरीक्षण रिकॉर्ड, जिंक-कोटिंग निरीक्षण परिणाम और अन्य गुणवत्ता दस्तावेज खरीदार की आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं।

प्रसंस्करण और कस्टम विनिर्माण

यू चैनल को एक मानक सीधे खंड के रूप में आपूर्ति की जा सकती है या गैल्वनाइजिंग से पहले संसाधित किया जा सकता है।

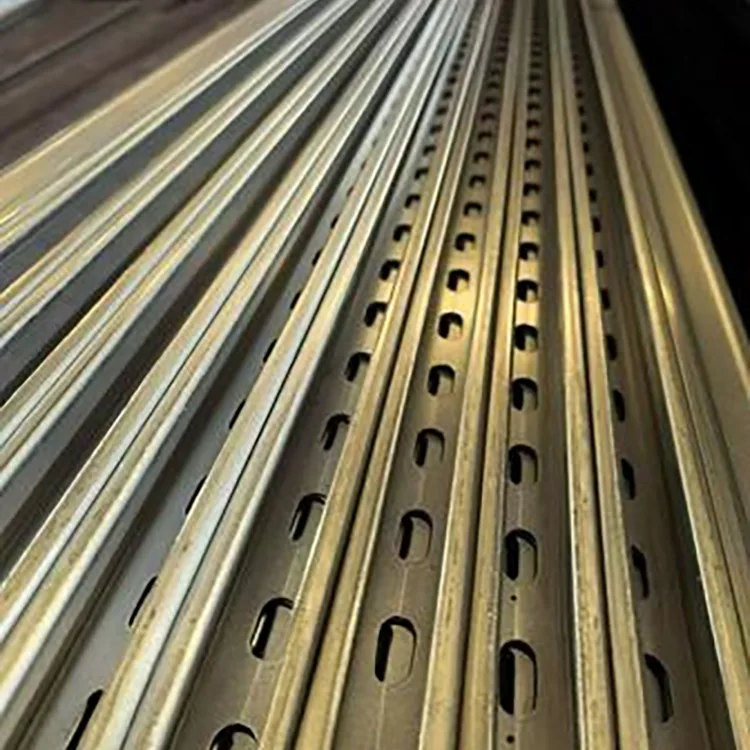

विशिष्ट अनुकूलित संचालन में निश्चित लंबाई की कटिंग, पंचिंग, कॉर्नर कटिंग, होल पोजिशनिंग और गैर-मानक अनुभाग उत्पादन शामिल हैं। गैल्वनाइजिंग से पहले इन कार्यों को पूरा करने से संसाधित क्षेत्रों को अंतिम जस्ता कोटिंग द्वारा संरक्षित रखने में मदद मिलती है।

बड़ी परियोजनाओं के लिए, खरीदारों को छेद पैटर्न, आवश्यक लंबाई, स्टील ग्रेड, दीवार की मोटाई और संक्षारण वातावरण के साथ अनुभाग ड्राइंग प्रदान करनी चाहिए। यह निर्माता को केवल कच्चे यू-सेक्शन के बजाय तैयार विनिर्देश को उद्धृत करने की अनुमति देता है।

खरीद चेकलिस्ट

ऑर्डर देने से पहले, इन बिंदुओं की पुष्टि करें:

1.यू अनुभाग आकार: यू80-यू300 या एक परियोजना-विशिष्ट आयाम।

2.स्टील ग्रेड: Q235B या Q355B।

3.दीवार की मोटाई: संरचनात्मक भार और अवधि के आधार पर।

4. जिंक कोटिंग: एक्सपोज़र के अनुसार 85 μm+, 120-180 μm या 200-275 μm।

5. छेद पैटर्न: यदि पूर्व-छिद्रण आवश्यक हो तो व्यास, रिक्ति और स्थिति।

6.लंबाई: मानक या परियोजना-विशिष्ट निश्चित लंबाई।

7. लागू मानक: वर्तमान परियोजना विनिर्देश और आवश्यक गैल्वनाइजिंग मानक।

8. निरीक्षण दस्तावेज़: सामग्री प्रमाण पत्र, आयामी निरीक्षण और जस्ता कोटिंग रिपोर्ट जहां आवश्यक हो।

यह जानकारी सबसे आम खरीदारी गलती से बचने के लिए पर्याप्त है: स्टील ग्रेड, दीवार की मोटाई और जस्ता कोटिंग की अनदेखी करते हुए केवल प्रति टन कीमत के आधार पर गैल्वनाइज्ड यू-सेक्शन की तुलना करना।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यू चैनल के अंदर का हिस्सा गैल्वेनाइज्ड हो सकता है?

हाँ। उत्पाद पहले बनता है और फिर गर्म-डुबकी गैल्वेनाइज्ड होता है, इसलिए यू-आकार का अनुभाग तैयार प्रोफ़ाइल के रूप में गैल्वेनाइज्ड होता है। वास्तविक कोटिंग कवरेज को सहमत निरीक्षण आवश्यकताओं के अनुसार सत्यापित किया जाना चाहिए।

Q2: गैल्वनाइजिंग से पहले फॉर्मिंग को प्राथमिकता क्यों दी जाती है?

यह यांत्रिक रूप से तैयार जिंक कोटिंग को अंतिम यू आकार में बनाने से बचाता है। गैल्वनाइजिंग से पहले काटने, छिद्रण और प्रमुख गठन कार्यों को पूरा किया जा सकता है, इसके बाद अंतिम संक्षारण-संरक्षण उपचार किया जा सकता है।

Q3: क्या वेल्डिंग गैल्वेनाइज्ड कोटिंग को नुकसान पहुंचाएगी?

वेल्ड के चारों ओर जस्ता कोटिंग वेल्डिंग गर्मी से प्रभावित होती है। वेल्डिंग के बाद, क्षेत्र को उचित जस्ता युक्त कोटिंग के साथ साफ और मरम्मत किया जाना चाहिए।

Q4: क्या यू चैनल का उपयोग 25-वर्षीय फोटोवोल्टिक परियोजनाओं के लिए किया जा सकता है?

इसका उपयोग वहां किया जा सकता है जहां अनुभाग और संक्षारण प्रणाली परियोजना की आवश्यकताओं को पूरा करती है। तटीय या अत्यधिक संक्षारक स्थलों के लिए, भारी जस्ता कोटिंग और संभावित रूप से एक अतिरिक्त सुरक्षात्मक प्रणाली पर विचार किया जाना चाहिए।

Q5: बाहरी उपयोग के लिए कौन सा बेहतर है, Q235B या Q355B?

कोई भी ग्रेड सार्वभौमिक रूप से बेहतर नहीं है। Q235B कई सामान्य-लोड संरचनाओं के लिए उपयुक्त है, जबकि Q355B का चयन तब किया जाता है जब उच्च संरचनात्मक ताकत की आवश्यकता होती है। ग्रेड को इंजीनियरिंग गणना का पालन करना चाहिए।

Q6: यू चैनल और सी चैनल के बीच क्या अंतर है?

यू चैनल का उपयोग आमतौर पर बेस, फिक्सिंग, पोजिशनिंग और समर्थन संरचनाओं के लिए किया जाता है जहां इसकी खुली प्रोफ़ाइल कनेक्शन के लिए सुविधाजनक होती है। सी चैनल का उपयोग आमतौर पर संरचनात्मक फ्रेमिंग या शहतीर अनुभाग के रूप में किया जाता है। सही विकल्प लोड पथ और कनेक्शन डिज़ाइन पर निर्भर करता है।

Q7: क्या गैर-मानक यू चैनल आकार का निर्माण किया जा सकता है?

हाँ। चित्र और परियोजना आवश्यकताओं के आधार पर गैर-मानक अनुभाग आयाम, दीवार की मोटाई, लंबाई और छेद पैटर्न पर चर्चा की जा सकती है।

प्रश्न8: क्या गैल्वेनाइज्ड यू-चैनल तटीय क्षेत्रों के लिए उपयुक्त है?

हां, बशर्ते जिंक कोटिंग और संरचनात्मक विशिष्टता को वास्तविक संक्षारण वातावरण के लिए चुना गया हो। मजबूत नमक-स्प्रे एक्सपोज़र के लिए, परियोजना की संक्षारण-सुरक्षा आवश्यकताओं के साथ 200-275 माइक्रोन जैसी भारी कोटिंग पर विचार किया जा सकता है।
