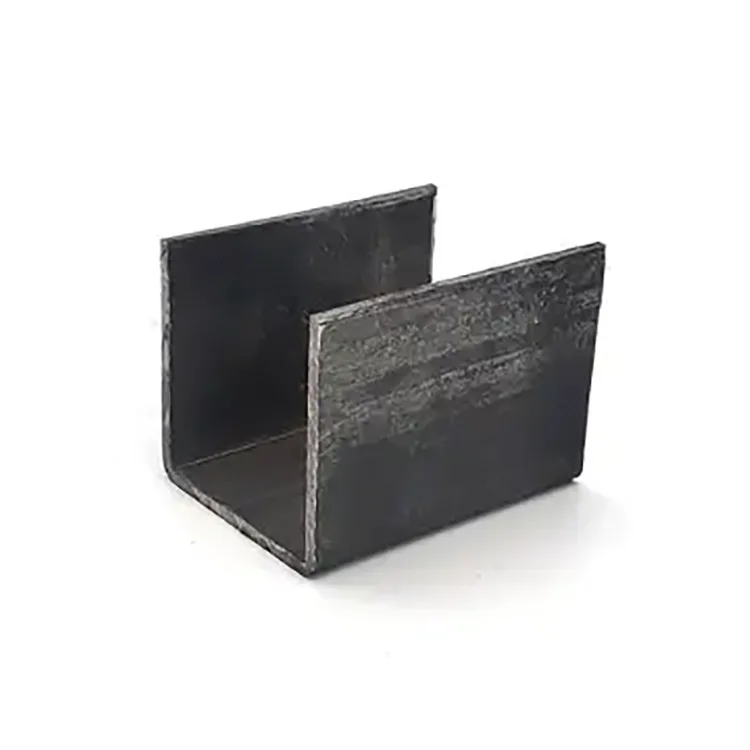

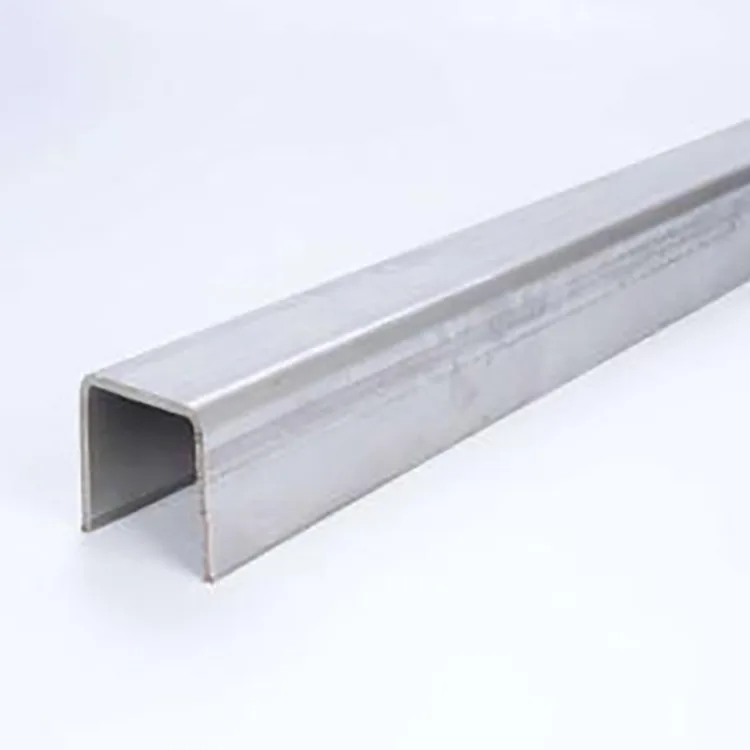

शीत-निर्मित यू-चैनल

कोल्ड-फॉर्मेड यू-चैनल उन परियोजनाओं के लिए विकसित किया गया है जहां पारंपरिक चैनल स्टील बहुत भारी और महंगा है, जबकि वर्गाकार या आयताकार ट्यूब फिक्सिंग और पोजिशनिंग के लिए अधिक महंगे या कम सुविधाजनक हैं। एकीकृत कमरे के तापमान वाले ठंडे फॉर्मिंग के माध्यम से गुणवत्ता वाली स्टील स्ट्रिप से निर्मित, अनुभाग में नियमित यू-आकार की नाली, खुली पहुंच और सटीक स्थिति है।

सी और जेड अनुभागों की तुलना में, जो मुख्य रूप से छत और दीवार के शहतीर के रूप में उपयोग किए जाते हैं, यू चैनल स्टील समर्थन, फिक्सिंग चैनल, उपकरण आधार, एम्बेडेड भागों, पाइप समर्थन, गाइड संरचनाओं और संलग्नक फ्रेम के लिए बेहतर अनुकूल है। इसका खुला खांचा इंस्टॉलेशन के दौरान बोल्टिंग, क्लैम्पिंग, गाइडिंग और पोजिशनिंग के लिए भी सुविधाजनक बनाता है।

इस कारण से, यह विशेष रूप से शुष्क इनडोर कार्यशालाओं, बंद कारखानों और बारिश, नमक स्प्रे या एसिड और क्षार जोखिम के बिना अन्य गैर-संक्षारक वातावरण के लिए उपयुक्त है, खासकर जहां सामग्री लागत और स्थापना दक्षता को नियंत्रित करने की आवश्यकता होती है।

तकनीकी निर्देश

मानक उत्पादन प्रक्रिया

उत्पादन स्टील कॉइल के आने वाले निरीक्षण के साथ शुरू होता है, इसके बाद सामग्री तनाव को दूर करने के लिए स्वचालित लेवलिंग और सीधा किया जाता है। इसके बाद पट्टी धीरे-धीरे यू-आकार का खंड बनाने के लिए कई रोल-फॉर्मिंग स्टेशनों से गुजरती है, इसके बाद सटीक आकार, सर्वो सीएनसी निश्चित-लंबाई कटिंग और वैकल्पिक स्वचालित पंचिंग या कॉर्नर कटिंग होती है।

पूर्ण दृश्य और आयामी निरीक्षण, बंडलिंग और भंडारण से पहले तैयार प्रोफाइल को फिर से सीधा किया जाता है।

स्टील कॉइल निरीक्षण → लेवलिंग और स्ट्रेटनिंग → प्रोग्रेसिव कोल्ड रोल फॉर्मिंग → यू-सेक्शन साइजिंग → सीएनसी फिक्स्ड-लेंथ कटिंग → पंचिंग/कॉर्नर कटिंग → सेकेंडरी स्ट्रेटनिंग → डायमेंशनल और विजुअल इंस्पेक्शन → बंडलिंग और स्टोरेज

हॉट-रोल्ड अनुभागों के विपरीत, यह प्रक्रिया उच्च तापमान वाले रोलिंग चरण का उपयोग नहीं करती है। यह निरंतर निर्माण के दौरान प्रोफ़ाइल आयाम, सीधापन, छेद की स्थिति और किनारे की ज्यामिति को नियंत्रित करने की अनुमति देता है, जो सटीक असेंबली की आवश्यकता वाली परियोजनाओं के लिए उपयोगी है।

यू चैनल स्टील को क्या अलग बनाता है

कम कुल लागत के साथ हल्का डिज़ाइन

कोल्ड फॉर्मिंग से कठोरीकरण के माध्यम से स्टील की ताकत बढ़ जाती है, जिससे उपयुक्त अनुप्रयोगों में भारी पारंपरिक चैनल के बजाय पतली दीवार वाले अनुभाग का उपयोग किया जा सकता है। इसका परिणाम यह है कि स्टील की खपत कम हो गई है और परिवहन, उठाने और स्थापना की लागत कम हो गई है।

विशिष्ट प्रकाश और मध्यम समर्थन अनुप्रयोगों में, ठंड से निर्मित डिज़ाइन पारंपरिक चैनल स्टील की तुलना में 30% से अधिक हल्का हो सकता है, जिससे सामग्री, माल ढुलाई और श्रम लागत को कम करने में मदद मिलती है।

फिक्सिंग और पोजिशनिंग के लिए यू-आकार की नाली

खुला यू-आकार का खंड इसके मुख्य व्यावहारिक लाभों में से एक है। यह स्लॉट फिक्सिंग, गाइडिंग, लिमिटिंग, उपकरण पोजिशनिंग, पाइप क्लैंपिंग और एम्बेडेड निर्माण के लिए एक सुविधाजनक सतह प्रदान करता है।

यहीं पर अनुभाग सी और जेड स्टील से भिन्न होता है। सी और जेड अनुभाग आमतौर पर शहतीर के लिए चुने जाते हैं, जबकि यू चैनल स्टील का उपयोग अक्सर किया जाता है जहां प्रोफ़ाइल को समर्थन, आधार, गाइड या फिक्सिंग चैनल के रूप में कार्य करने की आवश्यकता होती है।

प्रत्यक्ष असेंबली के लिए आयामी सटीकता

प्रोफाइल एक स्वचालित रोल-फॉर्मिंग लाइन पर बनाई जाती हैं और आकार देने और सीधा करने की प्रक्रियाओं से गुजरती हैं। यह सुसंगत अनुभाग आयाम, सीधे किनारों और नियंत्रित घुमाव को बनाए रखने में मदद करता है।

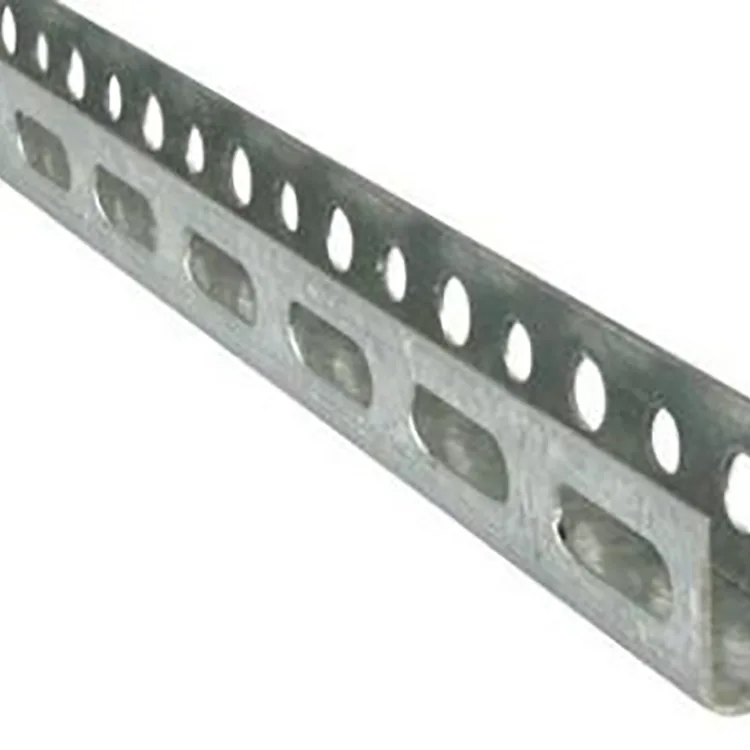

पूर्व-छिद्रित छेद या निश्चित-लंबाई वाले सदस्यों का उपयोग करने वाली परियोजनाओं के लिए, उद्देश्य उन घटकों को वितरित करना है जिन्हें साइट पर बार-बार काटने या सही करने के बजाय सीधे इकट्ठा किया जा सकता है।

आसान कटिंग, वेल्डिंग और ड्रिलिंग

प्राकृतिक ब्लैक-स्टील सतह में गैल्वेनाइज्ड कोटिंग नहीं होती है जिसे काटने या वेल्डिंग के दौरान विचार करने की आवश्यकता होती है। निर्माण आवश्यकताओं के अनुसार सामग्री को काटा, ड्रिल किया जा सकता है, वेल्ड किया जा सकता है या मोड़ा जा सकता है।

पूर्व-छिद्रित छेद, स्लॉट, कोने में कटौती और निश्चित-लंबाई अनुभाग भी शिपमेंट से पहले उत्पादित किए जा सकते हैं, जिससे नवीकरण और उपकरण-समर्थन परियोजनाओं के लिए आवश्यक साइट प्रसंस्करण की मात्रा कम हो जाती है।

स्वच्छ अनुभाग और नियमित उपस्थिति

उचित रूप से बने यू सेक्शन में एक सपाट सतह, नियमित किनारे और सुसंगत ज्यामिति होती है। असेंबली के बाद, घटक समान अंतराल और साफ-सुथरा समग्र स्वरूप बनाए रख सकते हैं, जिससे वे न केवल कार्यात्मक स्टीलवर्क के लिए बल्कि दृश्यमान इनडोर संरचनाओं, कार्यशालाओं और प्रदर्शनी या शोरूम क्षेत्रों के लिए भी उपयुक्त हो जाते हैं।

सामान्य परियोजना समस्याओं का समाधान

कम सामग्री और स्थापना लागत:

ठंड से बनी पतली दीवार वाली डिज़ाइन पारंपरिक चैनल स्टील की तुलना में 30% से अधिक वजन कम कर सकती है, जो परिवहन, उठाने और श्रम लागत को कम कर सकती है।

कम साइट सुधार:

सीएनसी रोल बनाने और सीधा करने से लगातार आयाम और सीधापन मिलता है, जिससे डिलीवरी के बाद कटिंग, ड्रिलिंग और सुधार कार्य को कम करने में मदद मिलती है।

तेज़ स्थापना:

मानक यू-आकार के खांचे का उपयोग सीधे फिक्सिंग, मार्गदर्शन, समर्थन और स्थिति के लिए किया जा सकता है। पूर्व-छिद्रित छेद या स्लॉट के साथ, कई घटकों को अतिरिक्त साइट निर्माण के बिना इकट्ठा किया जा सकता है।

हल्के ढांचे के लिए बेहतर फिट:

कोल्ड-वर्क सख्त होने से गठित अनुभाग की ताकत में सुधार होता है, जिससे यह हल्के और मध्यम-लोड समर्थन, उपकरण ब्रैकेट, पाइप समर्थन और बाड़े संरचनाओं के लिए उपयुक्त हो जाता है जब अनुभाग लोड के लिए सही ढंग से चुना जाता है।

वास्तविक परियोजना अनुप्रयोग

केस 1: स्मार्ट विनिर्माण कार्यशाला के लिए उपकरण सहायता प्रणाली

इस परियोजना में शुष्क, धूल-नियंत्रित इनडोर वातावरण के साथ एक आधुनिक बुद्धिमान उत्पादन कार्यशाला शामिल थी। ग्राहक को संरचनात्मक स्थिरता, उच्च समतलता और नियंत्रित परियोजना लागत की आवश्यकताओं के साथ बड़ी संख्या में उपकरण फिक्सिंग ब्रैकेट और पाइप सपोर्ट फ्रेम की आवश्यकता थी।

चयनित सामग्री Q235B कोल्ड-फॉर्मेड यू-चैनल, U100-U140 थी, जिसमें 1.5-2.0 मिमी दीवार की मोटाई और पूर्व-छिद्रित पोजिशनिंग छेद थे।

यू-आकार का खांचा अतिरिक्त साइट वेल्डिंग के बिना उपकरण की स्थिति और पाइप-फिक्सिंग आवश्यकताओं को पूरा करता है। स्थापना दक्षता में 40% की वृद्धि हुई, जबकि हल्के डिज़ाइन ने परिवहन और उठाने की आवश्यकताओं को कम कर दिया। पारंपरिक चैनल-स्टील समाधान की तुलना में, कुल परियोजना लागत 23% कम हो गई थी।

उच्च प्रोफ़ाइल समतलता ने उपकरण के आसपास स्थापना विचलन को रोकने में भी मदद की। एक साफ़ वर्कशॉप लेआउट और एक बार की परियोजना स्वीकृति के साथ, पूर्ण समर्थन प्रणाली स्थिर और शिथिलता से मुक्त रही।

केस 2: एक पुरानी फैक्ट्री का इनडोर स्ट्रक्चरल अपग्रेड

एक पुराने औद्योगिक कारखाने को नए इनडोर विभाजन, उपकरण समर्थन और पाइप-फिक्सिंग संरचनाओं की आवश्यकता थी। चूँकि मौजूदा इमारत की भार क्षमता सीमित थी, इसलिए भारी इस्पात खंड नवीकरण के लिए उपयुक्त नहीं थे।

परियोजना ने विभिन्न समर्थन आवश्यकताओं के अनुसार कई आकारों में Q235B कोल्ड-फॉर्मेड यू-चैनल का उपयोग किया।

हल्के वजन वाले खंड ने संरचनात्मक बोझ को अनावश्यक रूप से बढ़ाए बिना मौजूदा इमारत की भार सीमाओं को पूरा करने में मदद की। इसका कॉम्पैक्ट आकार मौजूदा उपकरणों और पाइपवर्क के आसपास सीमित क्षेत्रों में स्थापित करना भी आसान था।

स्थापना के बाद, उन्नत संरचनाओं ने एक स्वच्छ लेआउट बनाए रखते हुए स्थिर समर्थन प्रदान किया, जिससे यू चैनल हल्के इनडोर फैक्ट्री नवीकरण के लिए उपयुक्त हो गया।

सही यू चैनल का चयन कैसे करें

पर्यावरण द्वारा:

यह मुख्य रूप से सीधे बारिश या संक्षारक जोखिम के बिना शुष्क, हवादार इनडोर वातावरण के लिए अनुशंसित है। आर्द्र कार्यशालाओं के लिए, एक अतिरिक्त जंग-निवारक प्राइमर पर विचार किया जाना चाहिए। बाहरी, नमक-स्प्रे और अत्यधिक संक्षारक वातावरण के लिए उपयुक्त सुरक्षात्मक कोटिंग या एक अलग स्टील अनुभाग की आवश्यकता होती है।

सामग्री द्वारा:

Q235B सामान्य प्रकाश समर्थन, ब्रैकेट और बाड़े संरचनाओं के लिए उपयुक्त है। Q355B की अनुशंसा तब की जाती है जब उच्च शक्ति की आवश्यकता होती है, जैसे बड़े स्पैन, भारी उपकरण आधार या सुदृढीकरण कार्य।

अनुभाग आकार के अनुसार:

U80-U120 का उपयोग छोटे पाइप और उपकरण समर्थन के लिए किया जा सकता है। U140-U200 मुख्य बाड़े संरचनाओं और रैक बेस के लिए उपयुक्त है। भारी सुदृढीकरण और बड़े आधारों के लिए, वास्तविक भार के अनुसार U250-U300 जैसे बड़े वर्गों पर विचार किया जा सकता है।

दीवार की मोटाई के अनुसार:

0.8-1.2 मिमी का उपयोग आम तौर पर प्रकाश स्थिति और गैर-लोड-असर अनुप्रयोगों के लिए किया जाता है; 1.5-2.0 मिमी नियमित समर्थन संरचनाओं के लिए उपयुक्त है; 2.5-3.0 मिमी भारी समर्थन और सुदृढीकरण अनुप्रयोगों के लिए अभिप्रेत है।

अंतिम अनुभाग आकार की पुष्टि केवल प्रोफ़ाइल आकार के आधार पर करने के बजाय स्पैन, लोड, फिक्सिंग विधि और स्थापना स्थितियों के अनुसार की जानी चाहिए।

सतह और अनुप्रयोग पर्यावरण

मानक उत्पाद को गैल्वेनाइज्ड कोटिंग के बिना प्राकृतिक काले स्टील के रूप में आपूर्ति की जाती है। यह बाद की कटिंग, वेल्डिंग और ड्रिलिंग को सरल बनाता है और खरीदार को आवश्यकता पड़ने पर प्राइमर, पेंट या अन्य उपयुक्त सतह उपचार लागू करने की अनुमति देता है।

यह उत्पाद इनके लिए सबसे उपयुक्त है:

इनडोर कारखानों और कार्यशालाओं को सुखाएं

उपकरण समर्थन फ़्रेम

पाइप और केबल समर्थन संरचनाएं

उपकरण आधार

आंतरिक विभाजन और बाड़े

एंबेडेड स्टील घटक

गाइड और पोजिशनिंग संरचनाएं

हल्के इस्पात नवीकरण परियोजनाएं

बाहरी संरचनाओं, तटीय क्षेत्रों, लगातार नमी या एसिड और क्षार के संपर्क में आने वाले वातावरण के लिए, उत्पादन से पहले संक्षारण संरक्षण को निर्दिष्ट करने की आवश्यकता होती है।

कस्टम प्रसंस्करण और थोक आपूर्ति

यू चैनल का उत्पादन मानक स्टॉक आकारों तक सीमित होने के बजाय परियोजना चित्र के अनुसार किया जा सकता है। उपलब्ध प्रसंस्करण में पूर्व-छिद्रित छेद, स्लॉट, कोने की कटिंग, कोणीय कटिंग, निश्चित-लंबाई की कटिंग और गैर-मानक आयाम शामिल हैं।

बार-बार समर्थन घटकों का उपयोग करने वाली परियोजनाओं के लिए, पूर्व-प्रसंस्करण साइट कटिंग और ड्रिलिंग को कम कर सकता है। कोटेशन का अनुरोध करते समय खरीदार चित्र, अनुभाग आयाम, छेद रिक्ति, लंबाई की आवश्यकताएं और सामग्री ग्रेड प्रदान कर सकते हैं।

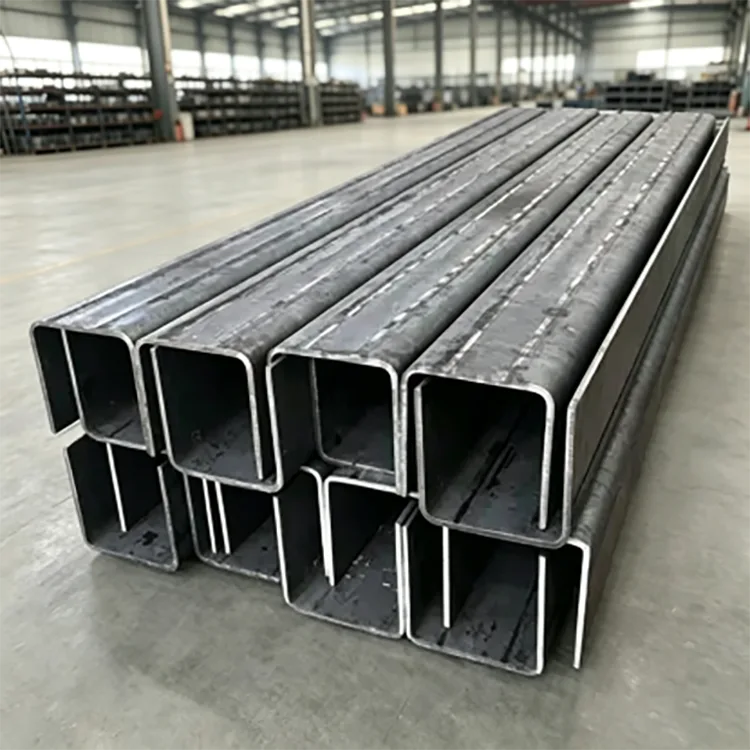

बड़े ऑर्डर के लिए, उत्पादन को आवश्यक आकार संयोजन और डिलीवरी शेड्यूल के अनुसार व्यवस्थित किया जा सकता है, जिसमें बंडलिंग और शिपमेंट से पहले आयामी निरीक्षण किया जाता है।

फ़ैक्टरी गुणवत्ता नियंत्रण

गुणवत्ता नियंत्रण आने वाले स्टील कॉइल से शुरू होता है, जहां बनाने से पहले सामग्री ग्रेड और बुनियादी आयामी स्थितियों की जांच की जाती है।

उत्पादन के दौरान, मुख्य नियंत्रण बिंदु स्ट्रिप लेवलिंग, रोल-फॉर्मिंग स्थिरता, अनुभाग आयाम, सीधापन, छेद की स्थिति और काटने की लंबाई हैं। बनाने के बाद, प्रोफाइल को द्वितीयक सीधाकरण और अंतिम दृश्य और आयामी निरीक्षण से गुजरना पड़ता है।

बैचों के बीच घुमाव, विरूपण, किनारे की स्थिति और स्थिरता पर विशेष ध्यान दिया जाता है। पूर्व-छिद्रित उत्पादों के लिए, छेद की स्थिति और रिक्ति की भी जाँच की जाती है क्योंकि ये आयाम सीधे स्थापना को प्रभावित करते हैं।

यह उत्पादन दृष्टिकोण उन परियोजनाओं के लिए महत्वपूर्ण है जहां वितरित यू चैनल को चित्रों से मेल खाने और बार-बार साइट सुधार के बिना अन्य निर्मित घटकों के साथ इकट्ठा करने की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या शीत-निर्मित यू-चैनल सामान्य चैनल स्टील से अधिक मजबूत है?

उपयुक्त प्रकाश और मध्यम-भार अनुप्रयोगों के लिए, ठंडा निर्माण कार्य को सख्त बनाता है और निर्मित सामग्री में उच्च शक्ति प्रदान कर सकता है। ठीक से चयनित और स्थापित होने पर यह अनुभाग आयामी रूप से भी नियमित और विरूपण के प्रति प्रतिरोधी है। भारी लोड वाली प्राथमिक संरचनाओं के लिए, आवश्यक लोड गणना से यह निर्धारित होना चाहिए कि भारी चैनल या उच्च शक्ति वाला अनुभाग आवश्यक है या नहीं।

Q2: क्या यू चैनल पारंपरिक चैनल स्टील की जगह ले सकता है?

यह कई हल्के और मध्यम-लोड अनुप्रयोगों जैसे समर्थन, ब्रैकेट, बाड़े, एम्बेडेड संरचनाओं और उपकरण बेस में पारंपरिक चैनल स्टील को प्रतिस्थापित कर सकता है। इसे महत्वपूर्ण प्रभाव या संकेंद्रित भार के अधीन भारी प्राथमिक बीम या संरचनाओं को स्वचालित रूप से प्रतिस्थापित नहीं करना चाहिए।

Q3: क्या आप पहले से छेद कर सकते हैं और गैर-मानक लंबाई काट सकते हैं?

हाँ। ड्राइंग के अनुसार प्री-पंचिंग, कॉर्नर कटिंग, स्लॉटिंग, एंगल्ड कटिंग और गैर-मानक निश्चित लंबाई का उत्पादन किया जा सकता है। यह घटकों को असेंबली के लिए तैयार होने की अनुमति देता है।

Q4: यू चैनल और सी/जेड पर्लिन सेक्शन के बीच क्या अंतर है?

सी और जेड सेक्शन का उपयोग मुख्य रूप से छत और दीवार के शहतीर के लिए किया जाता है। यू सेक्शन का उपयोग आमतौर पर सपोर्ट, बेस, एम्बेडेड पार्ट्स, फिक्सिंग चैनल, गाइड और पोजिशनिंग संरचनाओं के लिए किया जाता है। चयन को वास्तविक संरचनात्मक कार्य का पालन करना चाहिए।

Q5: क्या शीत-निर्मित यू-चैनल आसानी से मुड़ जाएगा या ख़राब हो जाएगा?

एक उचित रूप से निर्मित अनुभाग लागू मानक आवश्यकताओं के भीतर घुमाव और विरूपण को नियंत्रित करने के लिए मल्टी-पास बनाने, आकार देने और सीधा करने से गुजरता है। सेवा में आयामी स्थिरता बनाए रखने के लिए सही सामग्री, दीवार की मोटाई, अनुभाग आकार और स्थापना विधि भी महत्वपूर्ण हैं।

Q6: कौन सा बेहतर है, Q235B या Q355B?

Q235B सामान्य प्रकाश समर्थन और संलग्नक अनुप्रयोगों के लिए उपयुक्त है। Q355B उच्च शक्ति प्रदान करता है और संरचनात्मक डिजाइन की आवश्यकता होने पर भारी उपकरण आधार, बड़े स्पैन और सुदृढीकरण कार्य के लिए बेहतर अनुकूल है।

Q7: क्या सतह को गैल्वेनाइज्ड या पेंट किया जा सकता है?

हाँ। मानक उत्पाद प्राकृतिक काला स्टील है, इसलिए इसे परियोजना के वातावरण और संक्षारण आवश्यकताओं के अनुसार उपयुक्त प्राइमर, पेंट, पाउडर कोटिंग या गैल्वनाइजिंग के साथ संसाधित किया जा सकता है।
