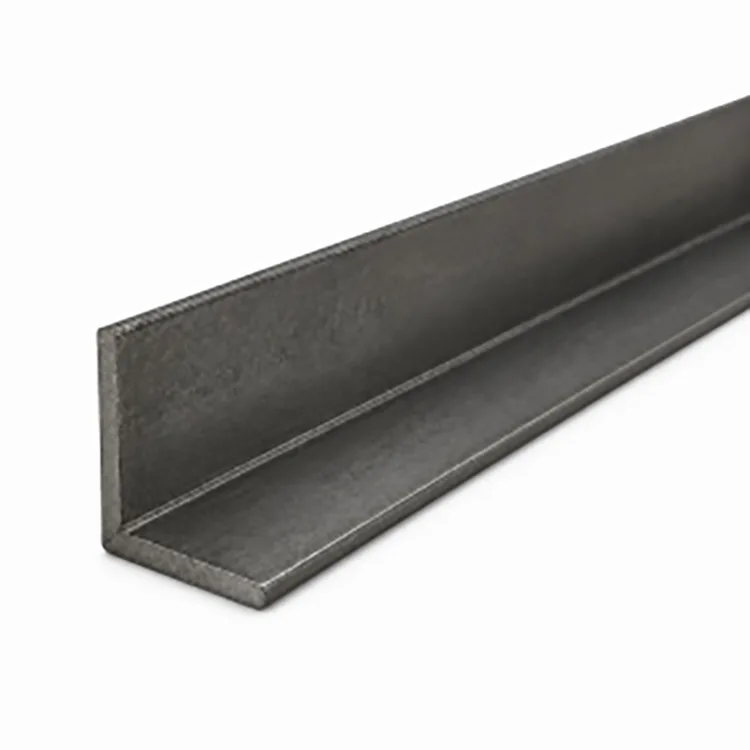

हॉट-रोल्ड स्टील एंगल, जिसे एंगल आयरन के रूप में भी जाना जाता है, एक एल-आकार का संरचनात्मक खंड है जो गर्म स्टील बिलेट को रोल करके निर्मित होता है। यह मुख्य स्टील ग्रेड के रूप में Q235B और Q355B के साथ समान और असमान कॉन्फ़िगरेशन में उपलब्ध है।
90° अनुभाग वेल्डिंग, बोल्टिंग, ब्रेसिंग, सुदृढीकरण और समर्थन के लिए दो लंबवत पैर प्रदान करता है। फ्लैट बार की तुलना में, कोण अनुभाग अधिक संरचनात्मक गहराई और दो कनेक्शन सतहें प्रदान करता है, जो इसे निर्मित स्टील घटकों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।
| वस्तु | विनिर्देश |
| उत्पाद | हॉट-रोल्ड स्टील एंगल |
| इस्पात श्रेणी | Q235B, Q355B |
| प्रोफ़ाइल | समान कोण, असमान कोण |
| समान कोण सीमा | 20×20–200×200 मिमी |
| असमान कोण सीमा | 32×20–160×100 मिमी |
| मोटाई | 2.5-24 मिमी |
| मानक लंबाई | 6 मीटर, 9 मीटर, 12 मीटर |
| कस्टम लंबाई | 1-18 मी |
| सतह | काला हॉट-रोल्ड |
| सतह का उपचार | काला, हॉट-डिप गैल्वेनाइज्ड, इलेक्ट्रोगैल्वेनाइज्ड, पेंट किया हुआ |
| प्रसंस्करण | काटना, ड्रिलिंग, छिद्रण, झुकना, बेवलिंग, पीसना, डीस्केलिंग |
| चीनी मानक | जीबी/टी 706-2016 |
| निर्यात मानक | EN, ASTM, JIS और अन्य सहमत विशिष्टताएँ |
| निर्यात ग्रेड | S235JR, S355JR, A36 परियोजना आवश्यकताओं के अधीन है |
उपलब्ध आयाम और सैद्धांतिक भार चयनित समान या असमान कोण पदनाम के अनुसार भिन्न होते हैं। उद्धरण के लिए, परियोजना के लिए आवश्यक सटीक पैर आयाम और मोटाई निर्दिष्ट करें।

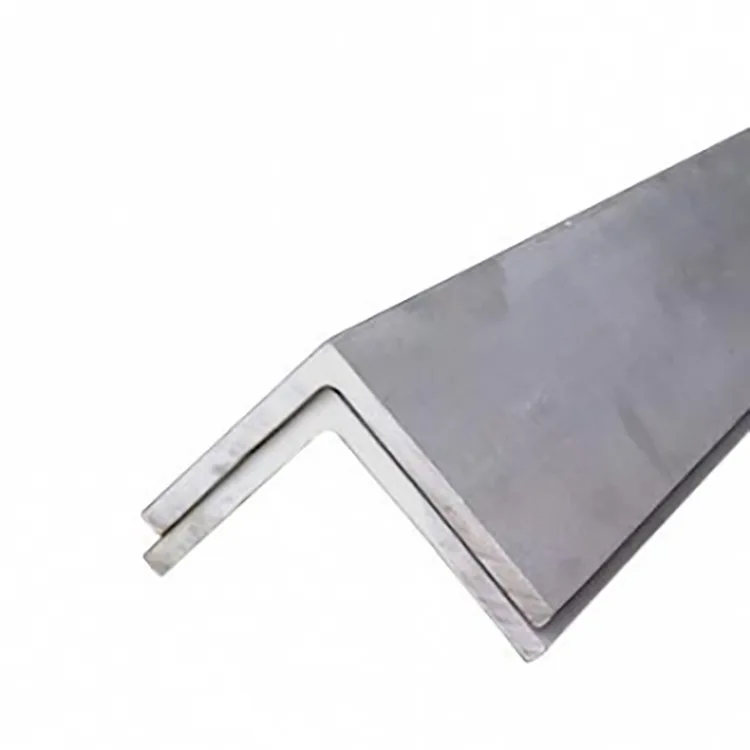

समान कोण में समान चौड़ाई के दो पैर होते हैं और आमतौर पर इसका उपयोग वहां किया जाता है जहां कनेक्शन या लोड व्यवस्था सममित होती है। यह ब्रेसिज़, फ़्रेम, रैक, सपोर्ट और सामान्य निर्मित संरचनाओं के लिए उपयुक्त है।
असमान कोण में पैर की चौड़ाई अलग-अलग होती है। यह तब उपयोगी होता है जब एक कनेक्शन सतह को अधिक असर या बन्धन क्षेत्र की आवश्यकता होती है, जबकि दूसरे पैर को एक संकीर्ण जगह में फिट होना चाहिए।
इंजीनियर्ड ऑर्डर के लिए, सटीक अनुभाग पदनाम "बड़े कोण स्टील" जैसे सामान्य विवरण से अधिक उपयोगी है।
Q235B का उपयोग आमतौर पर सामान्य संरचनात्मक निर्माण, उपकरण फ्रेम, सपोर्ट, रेलिंग और अन्य घटकों के लिए किया जाता है जहां निर्दिष्ट डिज़ाइन ताकत को चयनित अनुभाग के साथ पूरा किया जा सकता है।
Q355B उच्च निर्दिष्ट उपज शक्ति प्रदान करता है और इसे तब चुना जा सकता है जब डिज़ाइन को उच्च सामग्री शक्ति की आवश्यकता होती है। स्टील ग्रेड को अनुभाग आकार, मोटाई, भार और कनेक्शन डिजाइन के साथ विचार किया जाना चाहिए।
इसलिए उपयुक्त ग्रेड और अनुभाग की पुष्टि अकेले ग्रेड के आधार पर करने के बजाय संरचनात्मक गणना के आधार पर की जानी चाहिए।
मूल उत्पादन मार्ग है:
स्टील बिलेट → हीटिंग → रफ रोलिंग → इंटरमीडिएट रोलिंग → फिनिशिंग रोलिंग → साइजिंग → स्ट्रेटनिंग → कटिंग → इंस्पेक्शन → बंडलिंग

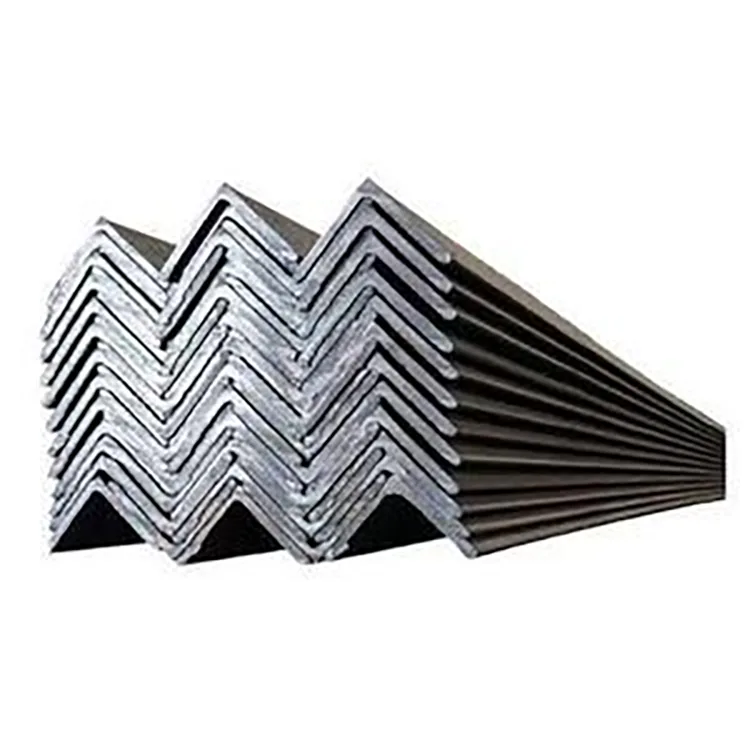

एल-आकार का खंड सीधे रोलिंग पासों की एक श्रृंखला के माध्यम से बनता है। रोल करने के बाद, भंडारण या शिपमेंट के लिए बंडल किए जाने से पहले तैयार कोण को आयाम, सीधापन, लंबाई और सतह की स्थिति के लिए जांचा जाता है।
मानक काली सतह में सामान्य हॉट-रोलिंग स्केल होता है। अंतिम अनुप्रयोग के आधार पर, सामग्री को बाद में पेंट, गैल्वेनाइज्ड या अन्यथा उपचारित किया जा सकता है।
हॉट रोल्ड एंगल और कोल्ड फॉर्मेड एंगल विभिन्न प्रक्रियाओं द्वारा निर्मित होते हैं और विभिन्न संरचनात्मक आवश्यकताओं के लिए उपयोग किए जाते हैं।
हॉट रोल्ड एंगल को गर्म बिलेट से रोल किया जाता है और आमतौर पर संरचनात्मक स्टीलवर्क, ब्रेसिज़, सपोर्ट और फैब्रिकेटेड घटकों के लिए निर्दिष्ट किया जाता है जहां रोल्ड सेक्शन की आवश्यकता होती है।
शीत निर्मित कोण कमरे के तापमान पर स्टील की पट्टी को मोड़ने से उत्पन्न होता है और आम तौर पर हल्के वर्गों और अनुप्रयोगों से जुड़ा होता है जहां पतली सामग्री स्वीकार्य होती है।
एक संरचनात्मक परियोजना के लिए, अनुभाग को केवल सामग्री की कीमत के आधार पर प्रतिस्थापित करने के बजाय इंजीनियरिंग ड्राइंग और लागू मानक का पालन करना चाहिए।
फ्लैट बार में एक ही फ्लैट क्रॉस-सेक्शन होता है और इसका उपयोग आमतौर पर प्लेट, स्ट्रैप, सुदृढीकरण स्ट्रिप्स और अन्य फ्लैट घटकों के लिए किया जाता है।
एंगल स्टील में दो लंबवत पैर होते हैं, जो दो कनेक्शन सतह और एक समकोण प्रोफ़ाइल प्रदान करते हैं। यह इसे ब्रेसिज़, कोनों, सपोर्ट और सुदृढीकरण के लिए उपयुक्त बनाता है जहां एक सपाट खंड आवश्यक ज्यामिति प्रदान नहीं करेगा।

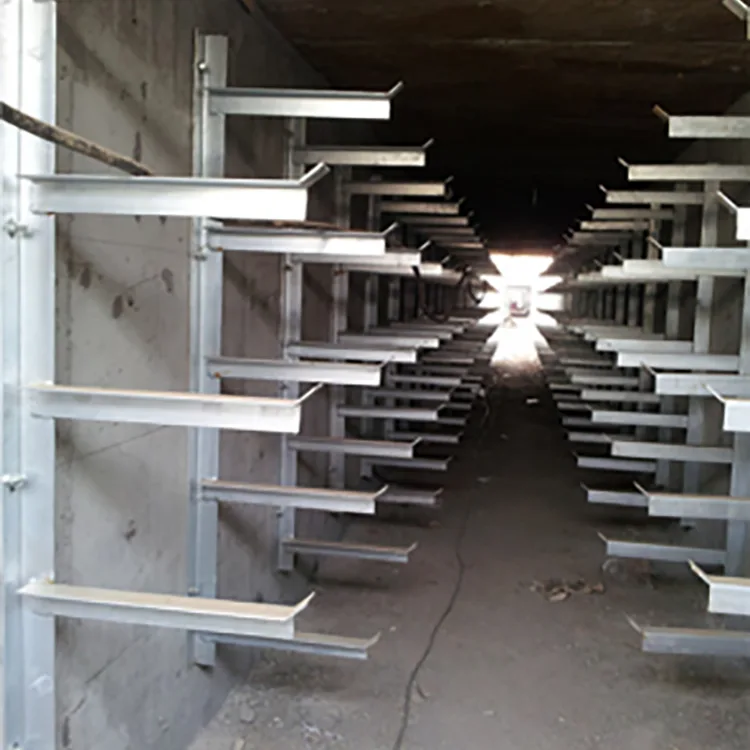

हॉट-रोल्ड स्टील एंगल का उपयोग भवन, औद्योगिक और बुनियादी ढांचे के निर्माण में किया जाता है जहां एल-आकार के संरचनात्मक खंड की आवश्यकता होती है।

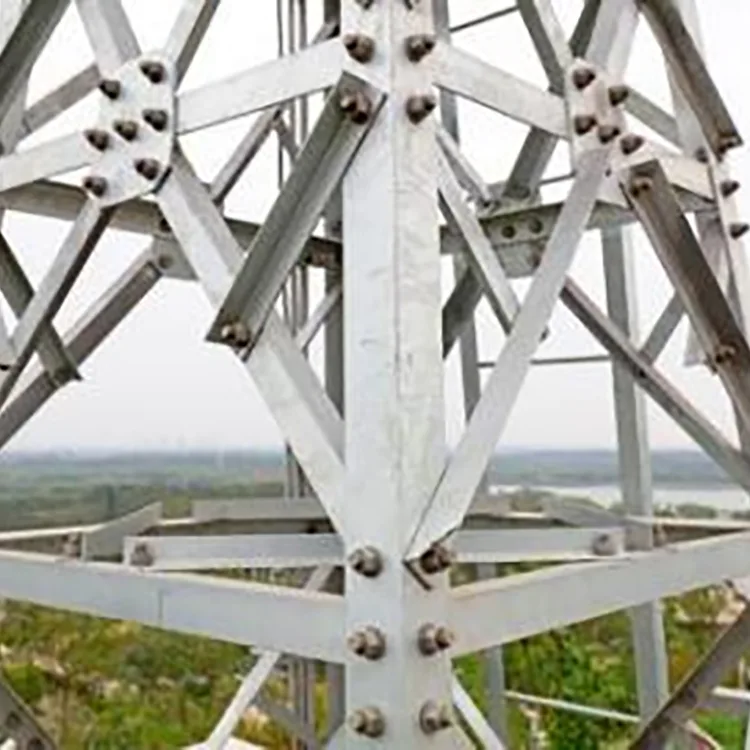

फोटोवोल्टिक परियोजनाओं में, कोण स्टील का उपयोग ब्रेसिज़, कनेक्शन सदस्यों, सुदृढीकरण और चयनित सहायक समर्थन घटकों के लिए किया जा सकता है। आवश्यक अनुभाग परिकलित लोड, अवधि, कनेक्शन विधि और स्थापना स्थितियों पर निर्भर करता है।
बाहरी प्रदर्शन के लिए, स्टील अनुभाग के साथ संक्षारण संरक्षण निर्दिष्ट किया जाना चाहिए। ब्लैक हॉट-रोल्ड एंगल को एक अलग सुरक्षात्मक कोटिंग की आवश्यकता हो सकती है, जबकि हॉट-डिप गैल्वेनाइज्ड एंगल उजागर अनुप्रयोगों के लिए जिंक कोटिंग प्रदान करता है।
वितरित फोटोवोल्टिक परियोजनाओं के लिए, चयनित समर्थन और सुदृढीकरण घटकों के लिए 40×40 मिमी और 50×50 मिमी हॉट-रोल्ड स्टील एंगल की आपूर्ति की गई थी। बाद में सामग्री को बाहरी संक्षारण संरक्षण के लिए उपचारित किया गया और छत पर स्थापना में उपयोग किया गया।
आपूर्ति किए गए प्रोजेक्ट रिकॉर्ड के अनुसार, गैल्वनाइज्ड संस्करण का उपयोग करने वाली संरचनाओं में पांच साल के ऑपरेशन के बाद व्यापक रूप से दिखाई देने वाली जंग या विरूपण नहीं दिखा।
हॉट-रोल्ड स्टील एंगल को मानक सीधे स्टॉक के रूप में आपूर्ति की जा सकती है या प्रोजेक्ट ड्राइंग के अनुसार डिलीवरी से पहले संसाधित किया जा सकता है।
जब गैल्वनाइजिंग की आवश्यकता होती है, तो मुख्य कटिंग, ड्रिलिंग और फैब्रिकेशन का काम आमतौर पर हॉट-डिप गैल्वनाइजिंग से पहले पूरा किया जाता है। इससे निर्माण के बाद आवश्यक कोटिंग मरम्मत की मात्रा कम हो जाती है।
ब्लैक हॉट-रोल्ड स्टील एंगल को संक्षारण-सुरक्षा कोटिंग के बिना आपूर्ति की जाती है और इसका उपयोग सीधे वहां किया जा सकता है जहां परियोजना वातावरण और कोटिंग सिस्टम अनुमति देता है।
बाहरी या आर्द्र वातावरण के लिए, पेंटिंग या हॉट-डिप गैल्वनाइजिंग को आवश्यक सेवा शर्तों के अनुसार निर्दिष्ट किया जा सकता है। सतह-उपचार की आवश्यकता को स्टील ग्रेड और अनुभाग आकार के साथ खरीद विनिर्देश में शामिल किया जाना चाहिए।
सामग्री निरीक्षण में तैयार उत्पाद निरीक्षण से पहले निर्दिष्ट स्टील ग्रेड और अनुभाग शामिल होता है।
मुख्य आयामी जांच में पैर के आयाम, मोटाई, सीधापन और लंबाई शामिल हैं। दृश्य दोषों के लिए सतह की भी जाँच की जाती है, जबकि दरारें, लेमिनेशन और महत्वपूर्ण विरूपण पर विशेष ध्यान देने की आवश्यकता होती है क्योंकि वे निर्माण और संरचनात्मक उपयोग को प्रभावित कर सकते हैं।
परियोजना आदेशों के लिए, सामग्री प्रमाणपत्र और निरीक्षण रिकॉर्ड सहमत आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं। निर्दिष्ट होने पर तृतीय-पक्ष निरीक्षण की भी व्यवस्था की जा सकती है।
तियानजिन दकिउज़ुआंग में हमारी आपूर्ति श्रृंखला कटिंग, ड्रिलिंग, झुकने, गैल्वनाइजिंग और निर्यात लॉजिस्टिक्स के साथ हॉट-रोल्ड स्टील एंगल सोर्सिंग का समर्थन करती है।
Q235B और Q355B आवश्यक विनिर्देश, यांत्रिक गुणों और प्रमाणीकरण के अधीन S235JR, S355JR और A36 जैसे निर्यात ग्रेड के साथ उपलब्ध हैं।
मानक और परियोजना-विशिष्ट लंबाई की व्यवस्था की जा सकती है, और शिपमेंट से पहले सहमत प्रसंस्करण पूरा किया जा सकता है। सामग्री प्रमाणपत्र, निरीक्षण रिकॉर्ड और तीसरे पक्ष के निरीक्षण को भी ऑर्डर आवश्यकताओं के अनुसार समन्वित किया जा सकता है।
निर्यात शिपमेंट के लिए, बंडल पैकिंग, कंटेनर लोडिंग और दस्तावेज़ीकरण की व्यवस्था टियांजिन आपूर्ति और लॉजिस्टिक्स नेटवर्क के माध्यम से की जा सकती है।
समान कोण में समान चौड़ाई के दो पैर होते हैं। असमान कोण में अलग-अलग पैर की चौड़ाई होती है और इसका उपयोग वहां किया जाता है जहां दो कनेक्शन सतहों को अलग-अलग आयामों की आवश्यकता होती है।
समान कोण लगभग 20×20 मिमी से 200×200 मिमी तक उपलब्ध हैं, जबकि असमान कोण लगभग 32×20 मिमी से 160×100 मिमी तक होते हैं, जिनकी मोटाई 2.5-24 मिमी है।
हाँ। दोनों ग्रेडों को आवश्यक अनुभाग, परियोजना विनिर्देश और लागू मानक के अनुसार आपूर्ति की जा सकती है।
आवश्यक रासायनिक संरचना, यांत्रिक गुणों, लागू मानक और प्रमाणीकरण के अधीन, निर्यात आदेशों के लिए इन ग्रेडों पर चर्चा की जा सकती है।
हाँ। निश्चित-लंबाई काटने, ड्रिलिंग, छिद्रण, झुकने, बेवलिंग, पीसने और अन्य सहमत निर्माण की व्यवस्था की जा सकती है।
हाँ। जब बाहरी या आर्द्र सेवा के लिए संक्षारण संरक्षण की आवश्यकता होती है तो हॉट-डिप गैल्वनाइजिंग की व्यवस्था की जा सकती है।
हां, जब उचित संक्षारण-संरक्षण प्रणाली लागू की जाती है। लगातार नमी और मौसम के संपर्क में रहने पर अनुपचारित काला स्टील खराब हो जाएगा।
वे अलग-अलग उत्पाद हैं और उनका चयन केवल विनिर्माण तापमान के बजाय स्टील ग्रेड, अनुभाग ज्यामिति, मोटाई, विनिर्माण मानक और संरचनात्मक आवश्यकताओं के अनुसार किया जाना चाहिए।
कोण प्रकार, पैर आयाम, मोटाई, स्टील ग्रेड, लंबाई, मात्रा, प्रसंस्करण आवश्यकताओं और सतह-उपचार आवश्यकताओं को प्रदान करें।
निर्दिष्ट पैर आयाम, मोटाई और लागू सहनशीलता की पुष्टि करें, और परियोजना आदेशों के लिए सामग्री और निरीक्षण दस्तावेज़ का अनुरोध करें।
हाँ। मानक लंबाई 6 मीटर, 9 मीटर और 12 मीटर हैं, ऑर्डर के अनुसार परियोजना-विशिष्ट लंबाई लगभग 1-18 मीटर तक उपलब्ध है।
हाँ। इसका उपयोग ब्रेसिज़, कनेक्शन सदस्यों, सुदृढीकरण और चयनित समर्थन घटकों के लिए किया जा सकता है। अनुभाग और संक्षारण-संरक्षण प्रणाली का चयन संरचनात्मक डिजाइन और साइट के वातावरण के अनुसार किया जाना चाहिए।
