हॉट-डिप गैल्वनाइज्ड स्टील रेबार

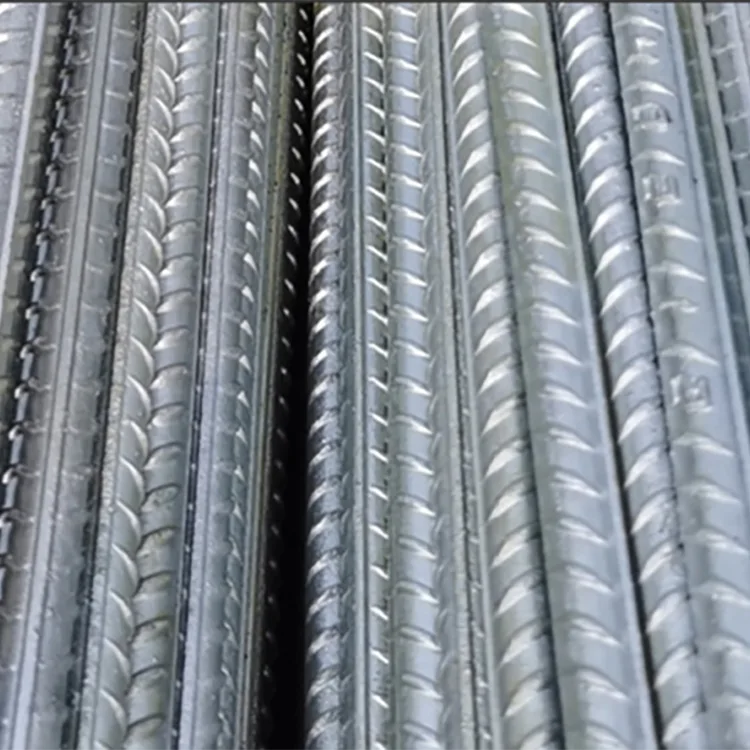

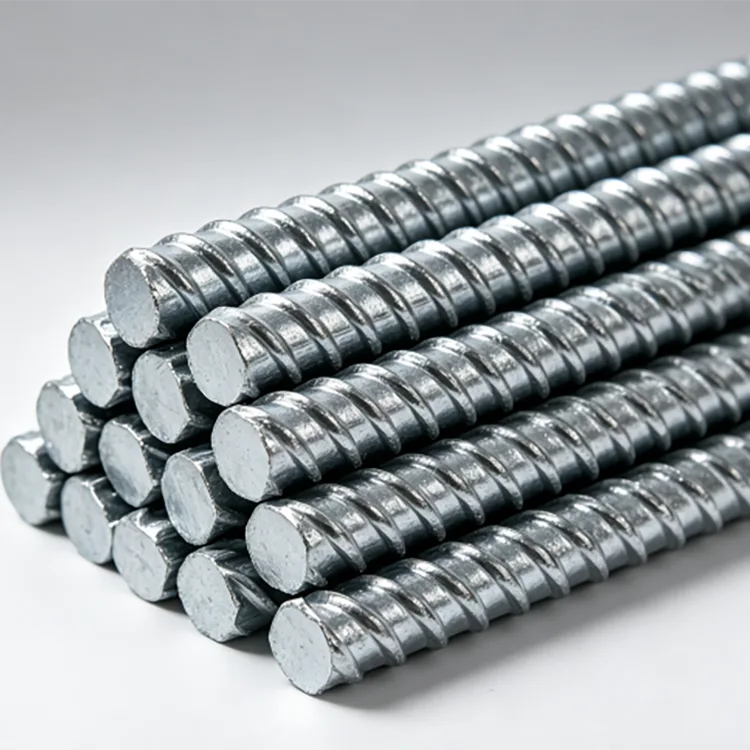

हॉट-डिप गैल्वेनाइज्ड स्टील रेबार साधारण हॉट-रोल्ड रिब्ड रीइन्फोर्सिंग स्टील है, जिसके तैयार बार पर जिंक कोटिंग लगाई जाती है। सरिया अपनी पसली वाली सतह को बरकरार रखता है और कंक्रीट संरचनाओं के अंदर या उसके आसपास सुदृढीकरण के रूप में उपयोग किया जाता है, जहां पारंपरिक काले सरिया को संक्षारण के उच्च जोखिम से अवगत कराया जा सकता है।

गैल्वेनाइज्ड रीबार को निर्दिष्ट करने का मुख्य कारण सुदृढीकरण की बुनियादी भार-वहन क्षमता को बढ़ाना नहीं है। इसका उद्देश्य स्टील की सतह पर संक्षारण सुरक्षा जोड़ना है। यह पानी, नमी, क्लोराइड युक्त वातावरण, दूषित मिट्टी या बार-बार गीला होने और सूखने के संपर्क में आने वाली संरचनाओं में विशेष रूप से उपयोगी हो जाता है।

उपलब्ध ग्रेड में HRB400, HRB400E, HRB500 और HRB500E शामिल हैं, जिनका व्यास Φ6 मिमी से Φ40 मिमी तक है। परियोजना की आवश्यकताओं के लिए निश्चित लंबाई, कटाई और अन्य प्रसंस्करण की व्यवस्था की जा सकती है।

तकनीकी निर्देश

रीइन्फोर्सिंग बार पर गैल्वनाइजिंग की भूमिका

कंक्रीट आम तौर पर अपने क्षारीय वातावरण के माध्यम से एम्बेडेड स्टील को कुछ हद तक सुरक्षा प्रदान करता है। स्थिति तब बदल जाती है जब कंक्रीट क्लोराइड, नमी, कार्बोनेशन, दरारों या अन्य स्थितियों के संपर्क में आता है जो जंग को बढ़ावा देने वाले पदार्थों को सुदृढीकरण तक पहुंचने की अनुमति देता है।

एक गैल्वेनाइज्ड कोटिंग सुदृढ़ीकरण बार में सुरक्षा की एक और परत जोड़ती है। जिंक एक भौतिक अवरोधक के रूप में कार्य करता है और जब स्टील की सतह स्थानीय रूप से उजागर होती है तो यह सुरक्षा भी प्रदान कर सकता है।

यह जस्ती सरिया को विशेष रूप से उन संरचनाओं के लिए प्रासंगिक बनाता है जहां निर्माण के बाद सुदृढीकरण का क्षरण मरम्मत करना मुश्किल या महंगा होगा। विशिष्ट उदाहरणों में तटीय बुनियादी ढाँचा, जल-उपचार संरचनाएँ, पुल घटक, बाहरी नींव और कुछ दबी हुई संरचनाएँ शामिल हैं।

रेबार के लिए गैल्वनाइजिंग प्रक्रिया

स्टील ग्रेड, व्यास और सतह की स्थिति की पुष्टि करने के लिए गैल्वनाइजिंग से पहले सुदृढीकरण बार का निरीक्षण किया जाता है। सतह की तैयारी के बाद तेल, स्केल और अन्य दूषित पदार्थ हटा दिए जाते हैं ताकि जस्ता स्टील से ठीक से जुड़ सके।

अचार बनाने और फ्लक्स उपचार के बाद, सरिया को लगभग 450°C पर पिघले जस्ते में डुबोया जाता है। जस्ता स्टील की सतह के साथ प्रतिक्रिया करके धातु संबंधी गैल्वनाइज्ड कोटिंग बनाता है। निकासी के बाद, अतिरिक्त जिंक को नियंत्रित किया जाता है, इसके बाद शीतलन, निष्क्रियता और अंतिम निरीक्षण किया जाता है।

विकृत पट्टी की पसलियों और घाटियों पर विशेष ध्यान दिया जाता है। तैयार प्रोफ़ाइल स्पष्ट रूप से परिभाषित रहनी चाहिए क्योंकि पसलियां सुदृढीकरण और कंक्रीट के बीच यांत्रिक इंटरलॉक में योगदान करती हैं।

एचआरबी400ई या एचआरबी500ई?

चयन को गैल्वनाइजिंग आवश्यकता के बजाय संरचनात्मक डिजाइन का पालन करना चाहिए।

HRB400 / HRB400E कई पारंपरिक प्रबलित कंक्रीट संरचनाओं, उपकरण नींव, बिजली बुनियादी ढांचे और सामान्य संक्षारण-संरक्षण परियोजनाओं के लिए उपयुक्त है। जहां भूकंपीय प्रदर्शन निर्दिष्ट किया गया है, वहां परियोजना डिजाइन और लागू मानक द्वारा आवश्यक होने पर ई-ग्रेड का चयन किया जाना चाहिए।

HRB500 / HRB500E उच्च उपज-शक्ति स्तर प्रदान करता है और उच्च सुदृढीकरण मांग, भारी संरचनात्मक भार या डिज़ाइन वाली परियोजनाओं के लिए अधिक उपयुक्त है जहां उच्च-शक्ति सुदृढीकरण सुदृढीकरण मात्रा को अनुकूलित करने में मदद कर सकता है।

तटीय भारी-भरकम बुनियादी ढांचे, बड़ी नवीकरणीय-ऊर्जा परियोजनाओं और प्रमुख संक्षारण-संरक्षण संरचनाओं के लिए, संरचनात्मक डिजाइन द्वारा निर्दिष्ट होने पर एचआरबी500ई पर विचार किया जा सकता है।

रीबार व्यास का चयन कैसे करें

व्यास को सुदृढीकरण अनुसूची, लोड आवश्यकताओं, ठोस सदस्य आयामों और विवरण नियमों से निर्धारित किया जाना चाहिए।

ये श्रेणियां संरचनात्मक गणनाओं के विकल्प के बजाय खरीद संदर्भ हैं। एक बड़ी पट्टी स्वचालित रूप से बेहतर नहीं होती है यदि यह आवश्यक सुदृढीकरण रिक्ति, कंक्रीट कवर और कनेक्शन विवरण से मेल नहीं खाती है।

जहां गैल्वेनाइज्ड रेबार समझ में आता है

विद्युत एवं नवीकरणीय ऊर्जा

जस्ती सरिया का उपयोग पवन-टरबाइन नींव, सबस्टेशन नींव, फोटोवोल्टिक बुनियादी ढांचे और अन्य बाहरी बिजली परियोजनाओं में किया जा सकता है जहां सुदृढीकरण नमी और मिट्टी की स्थिति के संपर्क में आ सकता है।

जल और अपशिष्ट जल संरचनाएँ

उपचार संयंत्रों, पानी की टंकियों, जल निकासी संरचनाओं, चैनलों, रिटेनिंग संरचनाओं और अन्य पानी से संबंधित कंक्रीट कार्यों के लिए अतिरिक्त सुदृढीकरण संक्षारण संरक्षण की आवश्यकता हो सकती है।

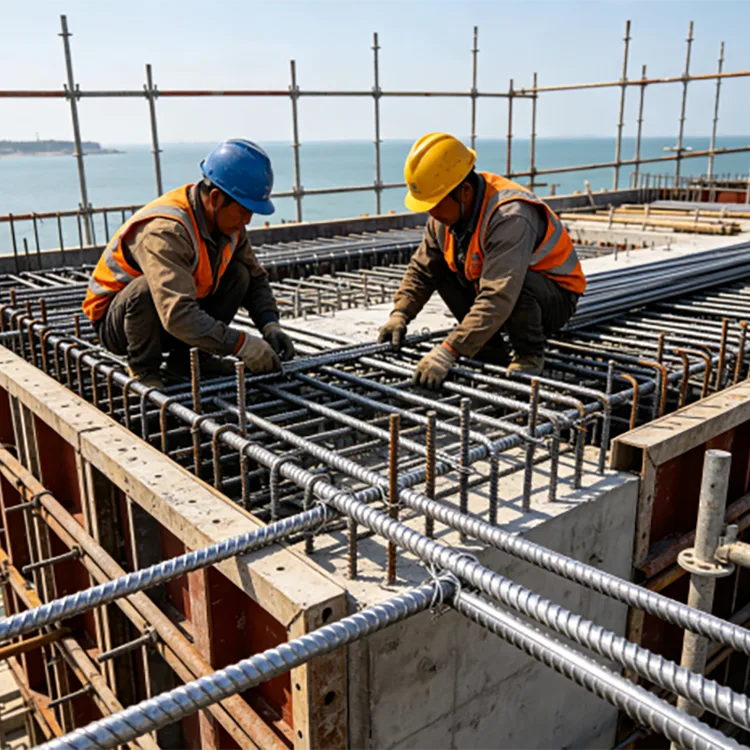

तटीय अवसंरचना

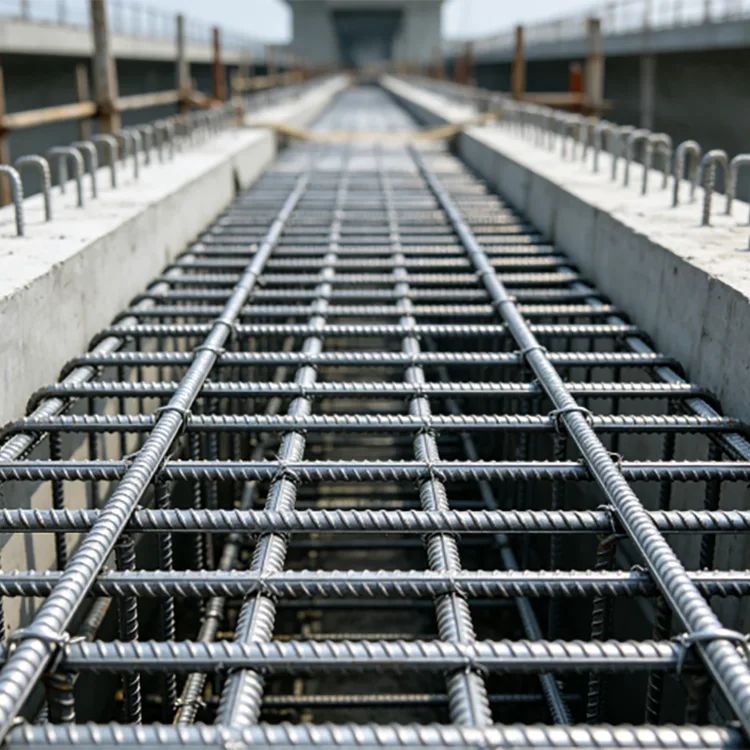

समुद्री और तटीय इमारतें, बंदरगाह, पुल, समुद्री दीवारें और अन्य क्लोराइड-उजागर संरचनाएं सामान्य अनुप्रयोग हैं जहां एम्बेडेड सुदृढीकरण का क्षरण दीर्घकालिक रखरखाव चिंता का विषय बन सकता है।

बाहरी नींव

उपकरण आधार, बिलबोर्ड नींव, पर्दा दीवार नींव और बाहरी इस्पात-संरचना नींव गैल्वेनाइज्ड सुदृढीकरण का उपयोग कर सकते हैं जहां नमी और मिट्टी का जोखिम अतिरिक्त सुरक्षा को उचित ठहराता है।

दफन संरचनाएँ

भूमिगत उपयोगिता गलियारे, दफन उपकरण नींव और अन्य निम्न-ग्रेड कंक्रीट संरचनाएं गैल्वेनाइज्ड रीबर को निर्दिष्ट कर सकती हैं जहां मिट्टी की स्थिति और परियोजना डिजाइन जोखिम के रूप में सुदृढीकरण जंग की पहचान करते हैं।

काटने, मोड़ने और वेल्डिंग के दौरान क्या होता है?

जस्ती सरिया को सुदृढीकरण डिजाइन के अनुसार काटा और मोड़ा जा सकता है। हालाँकि, निर्माण की योजना जिंक कोटिंग को ध्यान में रखकर बनाई जानी चाहिए।

जहां काटने से नंगे स्टील का पता चलता है, परियोजना विनिर्देश के अनुसार आवश्यक होने पर कटे हुए क्षेत्र का निरीक्षण किया जाना चाहिए और उपयुक्त जस्ता युक्त कोटिंग के साथ मरम्मत की जानी चाहिए।

वेल्डिंग स्थानीय रूप से गैल्वेनाइज्ड परत को भी प्रभावित करती है। वेल्डिंग प्रक्रिया की आवश्यकता के अनुसार वेल्डिंग क्षेत्र से जिंक को हटा दिया जाना चाहिए, और प्रभावित क्षेत्र को वेल्डिंग और ठंडा करने के बाद उचित संक्षारण-संरक्षण मरम्मत प्राप्त होनी चाहिए।

इस कारण से, जब किसी परियोजना को व्यापक पूर्व-निर्माण की आवश्यकता होती है, तो सभी प्रसंस्करण को पोस्ट-गैल्वनाइजिंग ऑपरेशन के रूप में मानने के बजाय गैल्वनाइजिंग से पहले झुकने, काटने और वेल्डिंग शेड्यूल की पुष्टि करना उपयोगी होता है।

गैल्वेनाइज्ड रेबार और कंक्रीट एंकरेज

गैल्वनाइजिंग से पसलियों को रीइन्फोर्सिंग बार से नहीं हटाया जाता है। कंक्रीट के साथ यांत्रिक इंटरलॉक के लिए रिब ज्यामिति उपलब्ध रहती है।

हालांकि, एक विशिष्ट संरचनात्मक परियोजना के लिए, बॉन्ड और एंकरेज का मूल्यांकन लागू कंक्रीट डिजाइन मानक, बार व्यास, कंक्रीट की ताकत, कवर, विकास की लंबाई और निर्माण विधि के अनुसार किया जाना चाहिए। यह मानने के बजाय कि प्रत्येक ठोस विवरण स्वचालित रूप से अनकोटेड सुदृढीकरण के समान है, गैल्वेनाइज्ड स्थिति को परियोजना विनिर्देश में शामिल किया जाना चाहिए।

जिंक कोटिंग चयन

सामान्य संक्षारण-संरक्षण आवश्यकताओं के लिए ≥85 μm की एक मानक गैल्वेनाइज्ड कोटिंग निर्दिष्ट की जा सकती है। जहां परियोजना में नमक स्प्रे, नमी या संक्षारक स्थितियों का मजबूत जोखिम है, वहां 275 माइक्रोन तक की मोटी कोटिंग पर चर्चा की जा सकती है।

उत्पादन से पहले कोटिंग की आवश्यकता पर सहमति होनी चाहिए क्योंकि आवश्यक जस्ता स्तर गैल्वनाइजिंग प्रक्रिया, निरीक्षण मानदंड और परियोजना लागत को प्रभावित करता है।

तटीय, समुद्री या रासायनिक रूप से आक्रामक वातावरण के लिए, जिंक की मोटाई को कंक्रीट कवर, कंक्रीट की गुणवत्ता, दरार नियंत्रण, जल निकासी और समग्र संक्षारण-संरक्षण डिजाइन के साथ विचार किया जाना चाहिए।

गुणवत्ता नियंत्रण

गुणवत्ता निरीक्षण बेस रीबार से शुरू होता है। खरीद विनिर्देश के अनुसार स्टील ग्रेड, व्यास, सतह की स्थिति और यांत्रिक गुणों की जांच की जाती है।

गैल्वनाइजिंग के बाद, कोटिंग की निरंतरता, सतह की स्थिति, दृश्यमान दोष और जिंक कोटिंग की मोटाई के लिए तैयार सलाखों का निरीक्षण किया जाता है। रिब प्रोफ़ाइल और बार आयामों की भी जांच की जाती है क्योंकि अत्यधिक जस्ता निर्माण को सामान्य हैंडलिंग या निर्माण में हस्तक्षेप नहीं करना चाहिए।

निर्यात और इंजीनियरिंग ऑर्डर के लिए, फ़ैक्टरी सामग्री प्रमाणपत्र, गैल्वनाइजिंग निरीक्षण रिकॉर्ड, पैकिंग दस्तावेज़ीकरण और अन्य सहमत गुणवत्ता दस्तावेज़ प्रदान किए जा सकते हैं। परियोजना के लिए आवश्यक होने पर तृतीय-पक्ष निरीक्षण की भी व्यवस्था की जा सकती है।

परियोजना अनुप्रयोग

सबस्टेशन और पवन ऊर्जा फाउंडेशन

एक विद्युत अवसंरचना परियोजना ने पवन-टरबाइन नींव, सबस्टेशन संरचनाओं, ग्राउंडिंग-संबंधित निर्माण के लिए सहायक सुदृढीकरण और एम्बेडेड लोड-बेयरिंग घटकों के लिए HRB400E हॉट-डिप गैल्वेनाइज्ड रीबर का चयन किया।

चयन बारिश, मिट्टी के संपर्क और दीर्घकालिक पर्यावरणीय जोखिम से जुड़ी बाहरी स्थितियों में अतिरिक्त संक्षारण संरक्षण के साथ भूकंपीय-ग्रेड सुदृढीकरण आवश्यकताओं को संयोजित करने की आवश्यकता पर आधारित था। गैल्वेनाइज्ड सतह ने अतिरिक्त सुरक्षा प्रदान की जबकि रिब्ड बार ने आवश्यक सुदृढीकरण विन्यास बनाए रखा।

हॉट डिप गैल्वनाइज्ड रेबार बनाम ब्लैक रेबार

ब्लैक रेबार कई पारंपरिक प्रबलित कंक्रीट परियोजनाओं के लिए उपयुक्त है जहां कंक्रीट प्रणाली और एक्सपोज़र की स्थिति पर्याप्त संक्षारण सुरक्षा प्रदान करती है।

अतिरिक्त गैल्वनाइजिंग प्रक्रिया के कारण गैल्वेनाइज्ड रीबार की प्रारंभिक सामग्री लागत अधिक होती है। इसका मूल्य तब और अधिक स्पष्ट हो जाता है जब सुदृढीकरण का क्षरण पर्याप्त मरम्मत कठिनाई या जीवनचक्र लागत पैदा करेगा।

खरीद के लिए, तुलना में केवल प्रति टन कीमत की तुलना करने के बजाय एक्सपोज़र वर्ग, अपेक्षित सेवा अवधि, ठोस डिजाइन, रखरखाव पहुंच और सुदृढीकरण जंग के परिणाम शामिल होने चाहिए।

खरीद संबंधी जानकारी

उद्धरण के लिए, निम्नलिखित जानकारी प्रदान करें:

अक्सर पूछे जाने वाले प्रश्न

क्या हॉट-डिप गैल्वनाइजिंग से सरिया की ताकत बदल जाती है?

गैल्वनाइजिंग प्रक्रिया मुख्य रूप से एक सतह-सुरक्षा उपचार है। तैयार सरिया को अभी भी अपने स्टील ग्रेड के लिए निर्दिष्ट यांत्रिक आवश्यकताओं को पूरा करना होगा। यांत्रिक गुणों को लागू सामग्री निरीक्षण और परियोजना आवश्यकताओं के माध्यम से सत्यापित किया जाना चाहिए।

क्या गैल्वेनाइज्ड सरिया अभी भी कंक्रीट से बंधा हुआ है?

हाँ। विकृत पसलियां बार पर बनी रहती हैं और कंक्रीट के साथ यांत्रिक इंटरलॉक प्रदान करती हैं। परियोजना-विशिष्ट लंगरगाह और विकास आवश्यकताओं को अभी भी लागू संरचनात्मक डिजाइन मानक का पालन करना चाहिए।

क्या गैल्वेनाइज्ड सरिया को वेल्ड किया जा सकता है?

हां, लेकिन वेल्डिंग वेल्ड के चारों ओर जिंक कोटिंग को प्रभावित करती है। वेल्डिंग प्रक्रिया में गैल्वनाइज्ड सतह का ध्यान रखना चाहिए, और वेल्डिंग के बाद क्षतिग्रस्त जस्ता सुरक्षा की मरम्मत की जानी चाहिए।

क्या गैल्वनाइजिंग के बाद सरिया को मोड़ा जा सकता है?

इसे तब मोड़ा जा सकता है जब झुकने का कार्य बार ग्रेड, व्यास और परियोजना आवश्यकताओं के अनुकूल हो। व्यापक निर्माण के लिए, गैल्वनाइजिंग से पहले झुकने के शेड्यूल की पुष्टि करना और झुकने के बाद कोटिंग का निरीक्षण करना बेहतर होता है।

क्या तटीय परियोजनाओं के लिए 85 माइक्रोन जिंक कोटिंग पर्याप्त है?

आवश्यक रूप से नहीं। तटीय और समुद्री जोखिम के लिए उच्च जस्ता विशिष्टता की आवश्यकता हो सकती है। कंक्रीट कवर और परियोजना के समग्र संक्षारण-नियंत्रण डिजाइन के साथ 275 माइक्रोन तक की कोटिंग पर चर्चा की जा सकती है।

HRB400E और HRB500E में क्या अंतर है?

मुख्य अंतर निर्दिष्ट शक्ति स्तर है। HRB400E की उपज-शक्ति स्तर कम से कम 400 MPa है, जबकि HRB500E की उपज-शक्ति स्तर कम से कम 500 MPa है। ई पदनाम भूकंपीय अनुप्रयोगों से संबंधित अतिरिक्त आवश्यकताओं से जुड़ा है।

क्या गैल्वनाइज्ड सरिया की आपूर्ति कस्टम लंबाई में की जा सकती है?

हाँ। मानक लंबाई 9 मीटर और 12 मीटर है, जबकि 6-15 मीटर तक की निश्चित लंबाई पर परियोजना अनुसूची और परिवहन आवश्यकताओं के अनुसार चर्चा की जा सकती है।

इंजीनियरिंग या निर्यात ऑर्डर के लिए कौन से दस्तावेज़ उपलब्ध कराए जा सकते हैं?

सामग्री प्रमाणपत्र, उत्पाद निरीक्षण रिकॉर्ड, गैल्वनाइजिंग निरीक्षण दस्तावेज, पैकिंग सूचियां और अन्य सहमत निर्यात या परियोजना दस्तावेज खरीद विनिर्देश के अनुसार तैयार किए जा सकते हैं।
