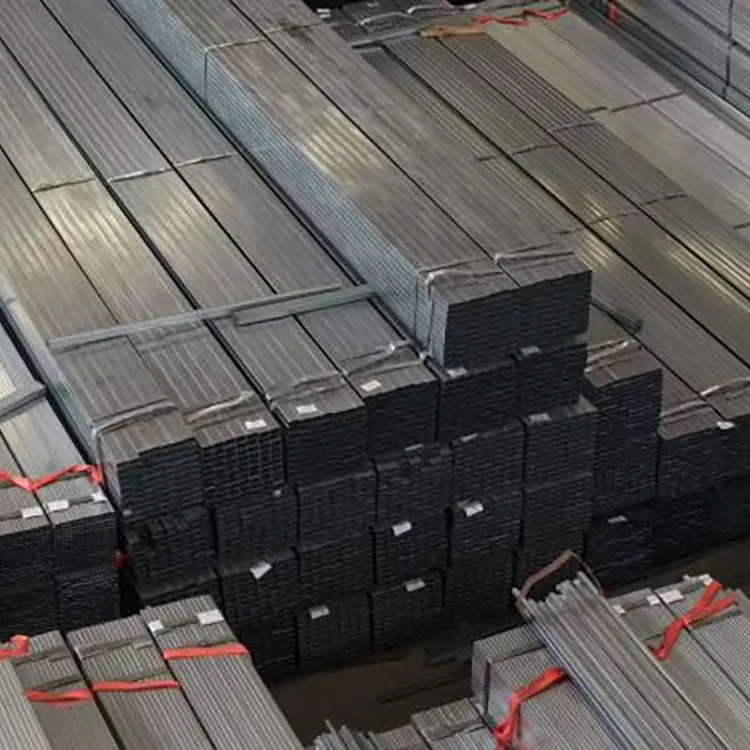

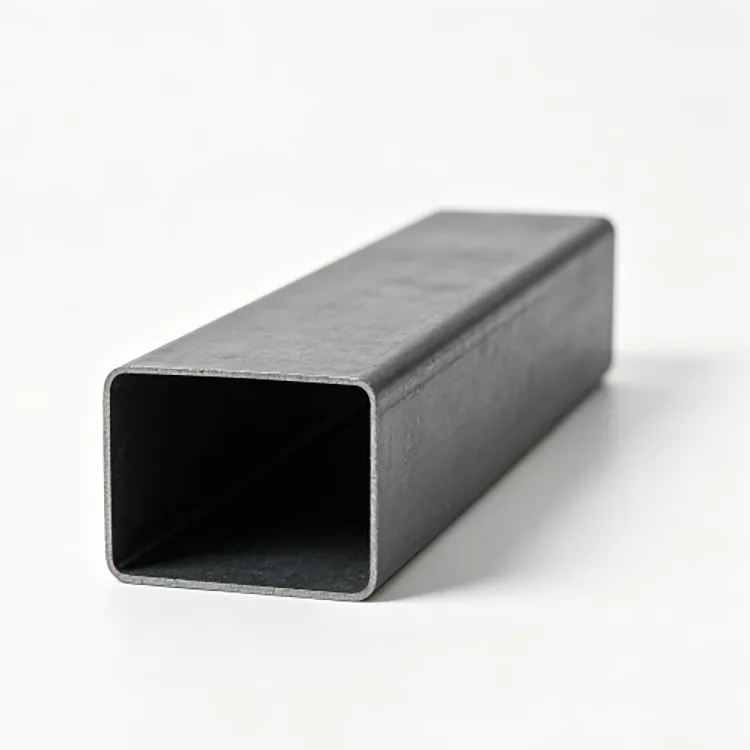

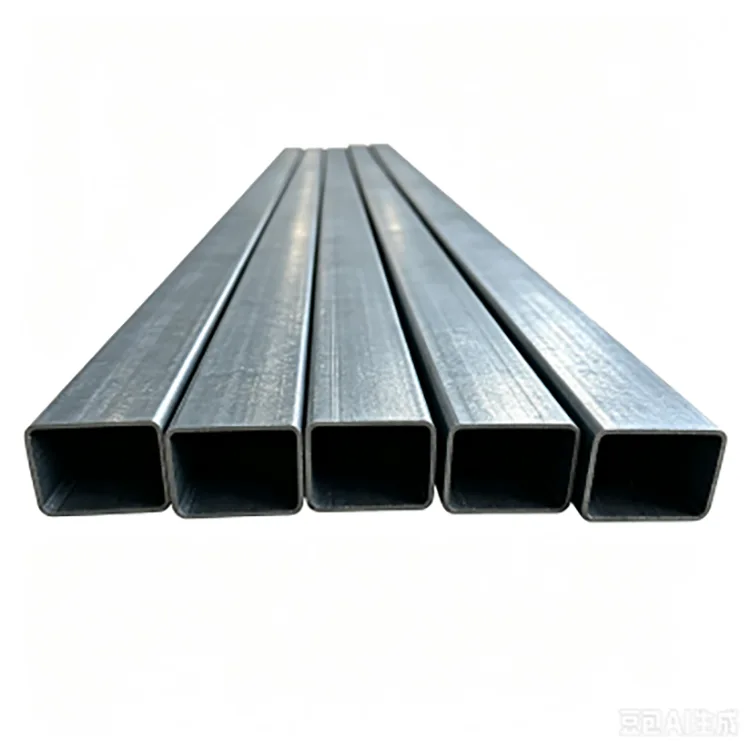

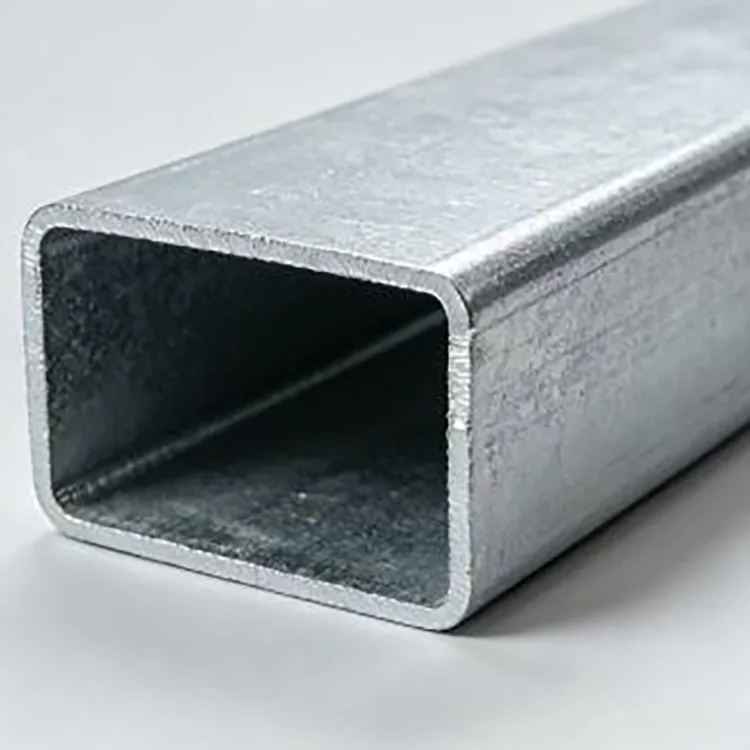

हॉट-डिप गैल्वेनाइज्ड आयताकार स्टील ट्यूब

हॉट-डिप गैल्वनाइज्ड आयताकार स्टील ट्यूब एक वेल्डेड आयताकार खोखला खंड है जो Q235B, Q355B या अन्य निर्दिष्ट कार्बन स्टील ग्रेड से निर्मित होता है। तैयार ट्यूब की सतह की तैयारी और हॉट-डिप गैल्वनाइजिंग से पहले स्टील की पट्टी को ठंडा करके एक आयताकार प्रोफ़ाइल में तैयार किया जाता है, उच्च-आवृत्ति वेल्ड किया जाता है, आकार दिया जाता है और काटा जाता है।

आयताकार अनुभाग तब उपयोगी होता है जब लोड या इंस्टॉलेशन स्थान एक वर्ग ट्यूब की अनुमति से अधिक दिशात्मक होता है। यह अनुभाग को वजन में अपेक्षाकृत कुशल रखते हुए ब्रैकेट, पैनल और कनेक्शन के लिए एक व्यापक चेहरा प्रदान करता है। बाहरी संरचनाओं के लिए, जिंक कोटिंग नमी और वायुमंडलीय जंग के खिलाफ अतिरिक्त सुरक्षा प्रदान करती है, जिससे ट्यूब उन अनुप्रयोगों के लिए उपयुक्त हो जाती है जहां बिना लेपित काले स्टील को नियमित सतह उपचार की आवश्यकता होती है।

ट्यूब को मानक लंबाई के रूप में आपूर्ति की जा सकती है या प्रोजेक्ट ड्राइंग के अनुसार संसाधित किया जा सकता है, जिसमें कटिंग, पंचिंग, झुकने, स्लॉटिंग, ड्रिलिंग, एंड क्लोजिंग और बेवलिंग शामिल है।

तकनीकी निर्देश

आयताकार अनुभाग का उपयोग क्यों करें?

आयताकार और वर्गाकार खोखले खंडों के बीच मुख्य अंतर केवल दिखावट का नहीं है। चौड़ाई-से-ऊंचाई अनुपात यह बदलता है कि अनुभाग किसी संरचना में कैसे फिट बैठता है और यह उपलब्ध स्थान का कितनी कुशलता से उपयोग करता है।

एक आयताकार ट्यूब को अक्सर क्षैतिज सदस्यों, फ़्रेमों और समर्थनों के लिए चुना जाता है जहां एक दिशा को दूसरे की तुलना में अधिक अनुभाग गहराई की आवश्यकता होती है। यह पर्दे की दीवार के घटकों, पैनलों, ब्रैकेट और यांत्रिक भागों के लिए एक व्यापक माउंटिंग फेस भी प्रदान करता है।

उदाहरण के लिए, 100×60 मिमी अनुभाग फैब्रिकेटर को 100×100 मिमी वर्ग ट्यूब से कठोरता, स्थापना स्थान और सामग्री के उपयोग का एक अलग संयोजन देता है। इसलिए सही विकल्प केवल अनुभाग नाम के बजाय स्पैन, लोड, कनेक्शन विधि और उपलब्ध इंस्टॉलेशन स्थान पर आधारित होना चाहिए।

हॉट-डिप गैल्वनाइजिंग: यह क्या बदलता है

स्टील ट्यूब को पहले बनाया और वेल्ड किया जाता है, फिर गैल्वनाइजिंग के लिए तैयार किया जाता है। सतह के संदूषकों और ऑक्साइडों को डीग्रीजिंग, पिकलिंग और सक्रियण के माध्यम से हटा दिया जाता है ताकि पिघला हुआ जस्ता स्टील की सतह के साथ ठीक से प्रतिक्रिया कर सके।

तैयार ट्यूब को लगभग 450°C पर पिघले जस्ते में डुबोया जाता है। निकासी के बाद, निरंतर सुरक्षात्मक कोटिंग प्राप्त करने के लिए शीतलन और परिष्करण किया जाता है।

यह क्रम संरचनात्मक प्रोफाइल के लिए महत्वपूर्ण है क्योंकि कोनों और उजागर सतहों सहित तैयार आयताकार खंड, बनने के बाद संक्षारण-संरक्षण उपचार प्राप्त करता है। परियोजना खरीद के लिए, खरीदारों को केवल यह पूछने के बजाय कि क्या ट्यूब "गैल्वनाइज्ड" है, आवश्यक जिंक कोटिंग विनिर्देश की पुष्टि करनी चाहिए।

जिंक कोटिंग का चयन करना

उपयुक्त जिंक कोटिंग इस बात पर निर्भर करती है कि आयताकार ट्यूब कहाँ स्थापित की जाएगी।

ये आंकड़े सार्वभौमिक सेवा-जीवन गारंटी के बजाय कोटिंग विकल्प हैं। तटीय, रासायनिक या लगातार गीले वातावरण के लिए, परियोजना को अतिरिक्त कोटिंग सिस्टम, जल निकासी, अत्याधुनिक सुरक्षा और कनेक्शन विवरण पर भी विचार करना चाहिए।

Q235B या Q355B?

Q235B कई पारंपरिक फ़्रेमों, सपोर्ट, बाड़, मशीनरी संरचनाओं और सामान्य स्टीलवर्क के लिए उपयुक्त है जहां संरचनात्मक गणना के लिए उच्च-शक्ति ग्रेड की आवश्यकता नहीं होती है।

Q355B तब अधिक उपयुक्त होता है जब डिज़ाइन में उच्च भार, लंबी अवधि, तेज़ हवा या बर्फ की आवश्यकता शामिल होती है, या जब अनुभाग वजन कम करना महत्वपूर्ण होता है। प्रत्येक अनुप्रयोग के लिए केवल मजबूत सामग्री चुनने के बजाय इंजीनियरिंग गणना से अंतिम ग्रेड का चयन किया जाना चाहिए।

निर्यात आदेशों के लिए, उत्पादन से पहले आवश्यक स्टील ग्रेड, लागू मानक, यांत्रिक गुणों और निरीक्षण दस्तावेजों की पुष्टि की जानी चाहिए।

दीवार की मोटाई और अनुभाग का आकार

दीवार की मोटाई का खंड के वजन, कठोरता, कनेक्शन की ताकत और निर्माण प्रदर्शन पर सीधा प्रभाव पड़ता है।

लाइट-ड्यूटी फ़्रेम और संलग्नक संरचनाएं पतली-दीवार अनुभागों का उपयोग कर सकती हैं, जबकि लोड-बेयरिंग फ़्रेम, उपकरण बेस और बड़े बाहरी संरचनाओं को आमतौर पर मोटी दीवारों की आवश्यकता होती है।

20×40–200×400 मिमी रेंज बड़े संरचनात्मक सदस्यों के माध्यम से अपेक्षाकृत कॉम्पैक्ट फ्रेम को कवर करती है। कोटेशन के लिए, खरीदारों को आवश्यक बाहरी आयाम, दीवार की मोटाई, लंबाई, स्टील ग्रेड, जिंक कोटिंग की आवश्यकता और मात्रा प्रदान करनी चाहिए। यदि ट्यूब का उपयोग संरचनात्मक सदस्य के रूप में किया जाएगा, तो सामग्री चयन के लिए स्पैन, लोड और कनेक्शन की स्थिति भी उपयोगी होगी।

विनिर्माण प्रक्रिया

उत्पादन स्टील कॉइल्स से शुरू होता है जिनकी ग्रेड, मोटाई और सतह की स्थिति की जांच की जाती है। फिर पट्टी को समतल किया जाता है और धीरे-धीरे आवश्यक आयताकार प्रोफ़ाइल में ठंडा किया जाता है।

उच्च-आवृत्ति वेल्डिंग गठित पट्टी को जोड़ती है, इसके बाद तैयार खंड को नियंत्रित करने के लिए आकार और सीधा किया जाता है। गैल्वनाइजिंग से पहले ऑर्डर के अनुसार निश्चित लंबाई की कटिंग, पंचिंग या अन्य प्री-प्रोसेसिंग पूरी की जा सकती है।

फिर तैयार ट्यूबों को डीग्रीज़िंग, पिकलिंग और फ्लक्स उपचार से गुजारा जाता है। हॉट-डिप गैल्वनाइजिंग लगभग 450 डिग्री सेल्सियस पर किया जाता है, इसके बाद शीतलन, जस्ता-सतह परिष्करण और अंतिम आयामी और कोटिंग निरीक्षण किया जाता है।

गैल्वनाइजिंग से पहले मुख्य निर्माण और छिद्रण कार्यों को पूरा करने से निर्माण के दौरान तैयार जस्ता कोटिंग को अनावश्यक क्षति से बचने में भी मदद मिलती है।

शिपमेंट से पहले गुणवत्ता नियंत्रण

थोक ऑर्डर के लिए, गुणवत्ता केवल उपस्थिति से निर्धारित नहीं होती है। आने वाले स्टील ग्रेड और मोटाई की पहले जांच की जाती है, उसके बाद फॉर्मिंग और फिनिश-ट्यूब निरीक्षण के दौरान आयामी निरीक्षण किया जाता है।

मुख्य जांच बिंदुओं में आयताकार आयाम, दीवार की मोटाई, सीधापन, वेल्ड की स्थिति, कट की लंबाई, सतह की गुणवत्ता और जस्ता कोटिंग शामिल हैं। सहमत परियोजना विनिर्देश के अनुसार कोटिंग के वजन या मोटाई की जाँच की जा सकती है।

निर्यात परियोजनाओं के लिए, सामग्री प्रमाण पत्र, निरीक्षण रिकॉर्ड, पैकिंग सूची और अन्य आवश्यक दस्तावेज ऑर्डर के अनुसार तैयार किए जा सकते हैं। खरीदार या परियोजना द्वारा आवश्यकता पड़ने पर तृतीय-पक्ष निरीक्षण की भी व्यवस्था की जा सकती है।

इसका उपयोग कहां किया जाता है

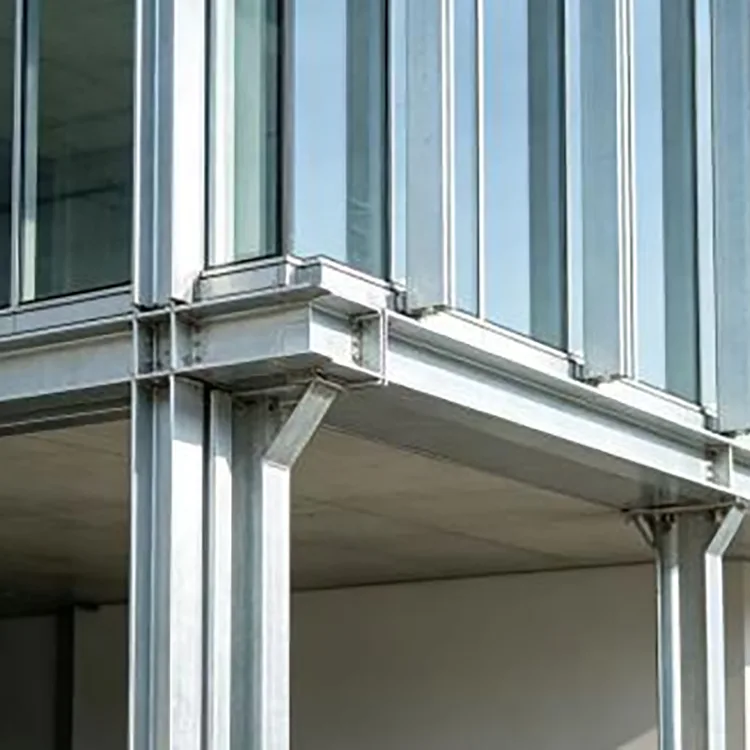

पर्दे की दीवार और भवन संरचनाएँ

आयताकार चेहरा पर्दे की दीवार के फ्रेम, अग्रभाग समर्थन, विभाजन और माध्यमिक संरचनात्मक सदस्यों के लिए सुविधाजनक है जहां कनेक्शन स्थान और दिशात्मक कठोरता मायने रखती है।

नगरपालिका और बाहरी संरचनाएँ

रेलिंग, रेलिंग, शेल्टर, लैंडस्केप संरचनाएं, विज्ञापन फ्रेम और अन्य उजागर स्टीलवर्क हॉट-डिप गैल्वनाइजिंग के अतिरिक्त संक्षारण संरक्षण से लाभान्वित होते हैं।

फोटोवोल्टिक परियोजनाएँ

आयताकार ट्यूबों का उपयोग चयनित पीवी समर्थन सदस्यों, उपकरण फ्रेम और सहायक संरचनाओं के लिए किया जा सकता है। तटीय या उच्च आर्द्रता वाली परियोजनाओं के लिए, संक्षारण वातावरण के अनुसार उच्च जस्ता विनिर्देश पर विचार किया जाना चाहिए।

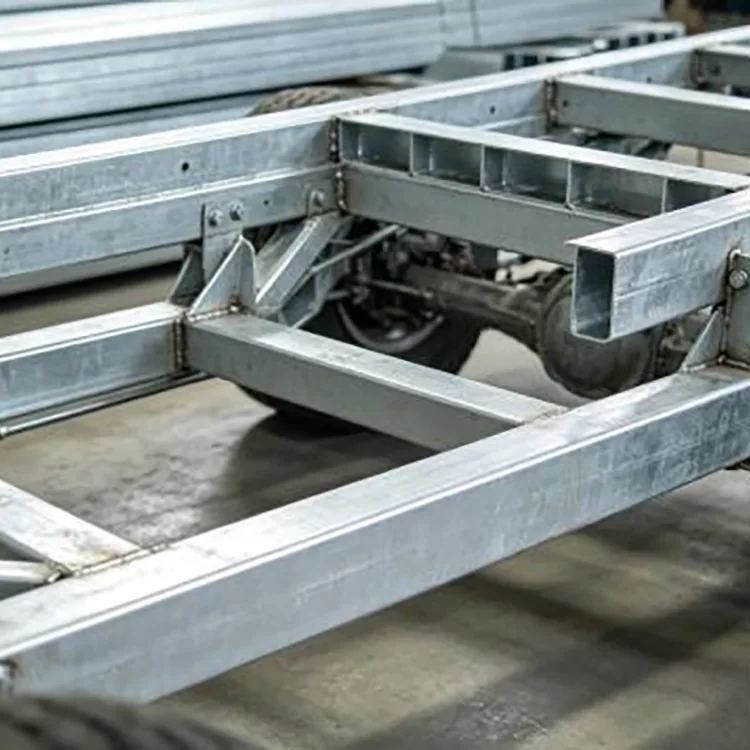

मशीनरी और उपकरण फ़्रेम

आयताकार खंड के सपाट चेहरे ब्रैकेट स्थापना और उपकरण माउंटिंग को सरल बनाते हैं। विशिष्ट उपयोगों में मशीन बेस, कन्वेयर फ्रेम, ऑटोमेशन सपोर्ट और उपकरण प्लेटफॉर्म शामिल हैं।

भण्डारण एवं औद्योगिक सुविधाएँ

ट्यूब का उपयोग रैक घटकों, समर्थन फ़्रेमों, गोदाम संरचनाओं और सहायक सदस्यों के लिए किया जा सकता है जहां आयामी स्थिरता और संक्षारण प्रतिरोध की आवश्यकता होती है।

ग्रीनहाउस, अस्थायी संरचनाएं और ट्रस

आयताकार ज्यामिति, मध्यम वजन और उपलब्ध प्रसंस्करण का इसका संयोजन इसे ग्रीनहाउस फ्रेम, स्टेज संरचनाओं, अस्थायी फ्रेम और अन्य निर्मित असेंबली के लिए उपयुक्त बनाता है।

डिलीवरी से पहले प्रसंस्करण

बार-बार स्थापना आयामों वाली परियोजनाओं के लिए, पूर्व-प्रसंस्करण कार्य स्थल पर काटने और ड्रिलिंग कार्य को कम कर सकता है।

सामान्य सेवाओं में निश्चित लंबाई वाली कटिंग, पंचिंग, स्लॉटिंग, ड्रिलिंग, झुकना, बेवलिंग और एंड क्लोजिंग शामिल हैं। प्रसंस्करण ड्राइंग, डीएक्सएफ/सीएडी फ़ाइल या आयाम शेड्यूल पर आधारित हो सकता है।

जब गैल्वनाइजिंग के बाद छेद या कटौती की जाती है, तो उजागर स्टील क्षेत्र को उचित जस्ता-समृद्ध मरम्मत सुरक्षा प्राप्त होनी चाहिए। इस कारण से, जब भी उत्पादन डिजाइन इसकी अनुमति देता है, तो आमतौर पर हॉट-डिप गैल्वनाइजिंग चरण से पहले नियोजित छिद्रण और कटिंग को पूरा करना बेहतर होता है।

हॉट-डिप गैल्वेनाइज्ड आयताकार ट्यूब बनाम काली आयताकार ट्यूब

चयन मुख्य रूप से स्थापना वातावरण और रखरखाव आवश्यकताओं पर निर्भर करता है।

काली आयताकार ट्यूब की शुरुआती सामग्री लागत कम होती है और यह सूखी इनडोर संरचनाओं के लिए अच्छा काम कर सकती है, जहां सतह को उचित कोटिंग मिलेगी या जंग कोई बड़ी चिंता का विषय नहीं है।

हॉट-डिप गैल्वेनाइज्ड आयताकार ट्यूब में जिंक कोटिंग होती है जो भौतिक बाधा और बलि संक्षारण सुरक्षा दोनों प्रदान करती है। इसलिए यह बाहरी और आर्द्र अनुप्रयोगों के लिए अधिक उपयुक्त है जहां बार-बार पेंटिंग या जंग उपचार से रखरखाव कार्य बढ़ जाएगा।

लंबी अवधि की आउटडोर परियोजनाओं के लिए, केवल खरीद मूल्य की तुलना करना भ्रामक हो सकता है। लागत तुलना में कोटिंग विनिर्देश, अपेक्षित एक्सपोज़र, निर्माण आवश्यकताएं और रखरखाव योजना सभी को शामिल किया जाना चाहिए।

परियोजना अनुप्रयोग

नगर परिवहन संरचना

एक नगरपालिका सड़क और यातायात परियोजना ने सड़क आश्रयों और रेलिंग संरचनाओं सहित समर्थन फ्रेम के लिए Q235B 100×60×4 मिमी हॉट-डिप गैल्वनाइज्ड आयताकार ट्यूब का उपयोग किया। बारिश, हवा और धूल के बाहरी संपर्क के लिए आयताकार-खंड कठोरता और गैल्वेनाइज्ड सुरक्षा के संयोजन का चयन किया गया था।

गोदाम और औद्योगिक सुविधा

एक लॉजिस्टिक्स वेयरहाउस परियोजना में रैक और उपकरण-फ़्रेम अनुप्रयोगों के लिए 40×80×2.0 मिमी हॉट-डिप गैल्वेनाइज्ड आयताकार ट्यूब का उपयोग किया गया। सुसंगत खंड आयामों ने असेंबली में मदद की, जबकि गैल्वेनाइज्ड सतह गोदाम और औद्योगिक उपयोग से जुड़ी आर्द्र स्थितियों के लिए उपयुक्त थी।

खरीद चेकलिस्ट

थोक ऑर्डर देने से पहले, इन बिंदुओं की पुष्टि करें:

अक्सर पूछे जाने वाले प्रश्न

आयताकार और वर्गाकार गैल्वनाइज्ड स्टील ट्यूब में क्या अंतर है?

वर्गाकार ट्यूब में समान पार्श्व आयाम होते हैं और आमतौर पर स्तंभों, फ़्रेमों और अधिक संतुलित ज्यामिति की आवश्यकता वाले सदस्यों के लिए उपयोग किया जाता है। आयताकार ट्यूब की पार्श्व लंबाई अलग-अलग होती है और यह अक्सर क्षैतिज सदस्यों, पर्दे की दीवार के फ्रेम, उपकरण संरचनाओं और अनुप्रयोगों के लिए अधिक सुविधाजनक होती है जहां दिशात्मक कठोरता या व्यापक माउंटिंग सतह उपयोगी होती है।

क्या आयताकार ट्यूब को गैर-मानक आयामों में आपूर्ति की जा सकती है?

हाँ। परियोजना ड्राइंग और उत्पादन व्यवहार्यता के अनुसार गैर-मानक अनुभाग आकार, निश्चित लंबाई और प्रसंस्करण आवश्यकताओं पर चर्चा की जा सकती है।

क्या आप शिपमेंट से पहले ट्यूब को काट और पंच कर सकते हैं?

हाँ। कटिंग, पंचिंग, स्लॉटिंग, ड्रिलिंग, बेंडिंग, एंड क्लोजिंग और बेवलिंग की व्यवस्था की जा सकती है। गैल्वनाइज्ड उत्पादों के लिए, जहां व्यावहारिक हो, नियोजित प्रसंस्करण आमतौर पर हॉट-डिप गैल्वनाइजिंग से पहले पूरा किया जाता है।

क्या प्रत्येक बाहरी परियोजना के लिए 200-275 ग्राम/वर्ग मीटर जिंक कोटिंग आवश्यक है?

नहीं, सामान्य अंतर्देशीय आउटडोर एक्सपोज़र के लिए स्वचालित रूप से उच्चतम जस्ता स्तर की आवश्यकता नहीं होती है। कोटिंग का चयन आर्द्रता, नमक स्प्रे, रासायनिक जोखिम, गीला होने की आवृत्ति और अपेक्षित सेवा अवधि के अनुसार किया जाना चाहिए।

क्या Q355B सीधे Q235B की जगह ले सकता है?

स्वचालित रूप से नहीं. यद्यपि Q355B में उच्च शक्ति है, स्टील ग्रेड बदलने का मतलब यह नहीं है कि संरचनात्मक डिजाइन, कनेक्शन, वेल्डिंग आवश्यकताओं और लागू मानक की जांच किए बिना एक ही अनुभाग का हमेशा उपयोग किया जा सकता है।

क्या हॉट-डिप गैल्वेनाइज्ड आयताकार ट्यूब को वेल्ड किया जा सकता है?

हां, लेकिन वेल्डिंग स्थानीय जिंक कोटिंग को नुकसान पहुंचाती है और जिंक युक्त धुएं का उत्पादन करती है। उचित वेंटिलेशन, वेल्डिंग प्रक्रियाएं और वेल्ड के बाद जिंक युक्त मरम्मत की आवश्यकता होती है।

निर्यात ऑर्डर के लिए कौन से दस्तावेज़ उपलब्ध कराए जा सकते हैं?

सामग्री प्रमाणपत्र, उत्पाद निरीक्षण रिकॉर्ड, पैकिंग सूचियां, वाणिज्यिक चालान और अन्य निर्यात या परियोजना दस्तावेज़ सहमत आदेश आवश्यकताओं के अनुसार तैयार किए जा सकते हैं।

सामान्य डिलीवरी का समय क्या है?

सामान्य स्टॉक ऑर्डर आमतौर पर लगभग 3-7 कार्य दिवसों में शिपमेंट के लिए तैयार किए जा सकते हैं। मानक उत्पादन ऑर्डर आमतौर पर लगभग 10-15 कार्य दिवसों के होते हैं, जबकि बड़ी मात्रा या अनुकूलित ऑर्डर की पुष्टि अनुभाग आकार, जस्ता कोटिंग और प्रसंस्करण आवश्यकताओं के अनुसार की जानी चाहिए।
